R134a的容量比R22小,压力比R22低。
由于这些特点,使用相同能力的R134a 的空调与其他相同体积的空调相比,需要配置一台更大的容积排气量型的压缩机,更大的蒸发器、冷凝器和管子管路。
最终所导致的是,建立制造和运行一个和R22相同冷量的R134a系统,R134a系统会将比R22系统花费更多需要更高的成本。
R407C的容量和压力都相当于和R22比较接近。
因为这点因此,只要最小很小限度地重新设计R22系统简单调整系统设计就能使原R22系统也适用于R407C系统适用。
不过,系统效能要比能效比会较原系统降低约5%。
这是由于相对于其他制冷剂,R407C会有高达6度的温度漂移。
因此R407C系统在同等标准冷凝器和蒸发器时均会减少热传递,影响系统能效比。
R410A的容量和压力高于R22,运行压力高出50%-60%。
高压力和高气体密度带来的结果是,不但可以用更小的容积型排气量的压缩机,还可以用更小的直径的管路管和阀门。
高压排气阀的使用只要消除了为系统配上高压断流器就能解决蒸汽冷凝时高压带来的隐患。
厚压缩机壳体使系统的壳会造得厚一些以经受变大更高的运行压力。
压缩机造得厚重些还有一个好处,即R410A的运行噪声比R22压缩机明显地低上2-4个分贝。
与R22系统相比,R410A系统有个显著的热传递优势,—蒸发器内的热传递高出35%,冷凝器内的高出5%。
而R134a和R407C的系统热传递系数均低于R22的。
同等质量流量下,R410A的压力损失降较小,使其可以使用比R22或其他制冷剂更小的直径管路管和阀门。
这个极具潜力的优势将为制造一套R410A系统省下降低至关重要更多的材料成本更有可能并且在长配管连管家用机和多蒸发器联机系统中更有优势。
当然,只有重新设计系统,才能充分发挥R410A的热传递优势和低压力损失压降小的优势——例如可以考虑采取以下优化技术,可以运用以下技术,使用较小直径的盘管,不同形状的散热片翅片结构和循环回路来增加循环回路长度,减少制冷回路的次数数量。

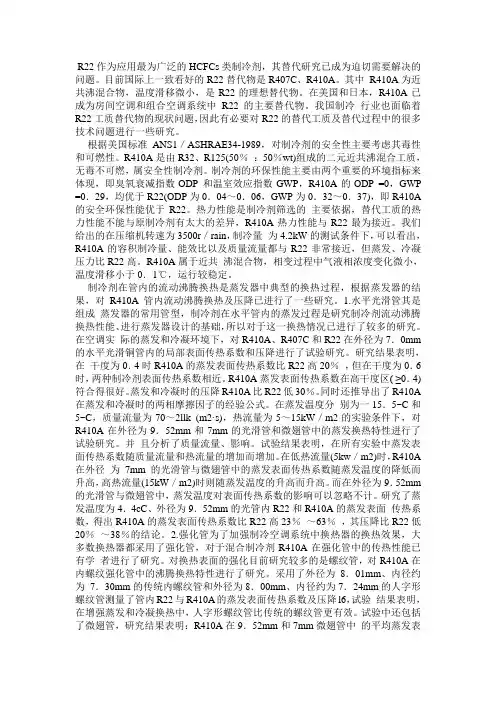

R22作为应用最为广泛的HCFCs类制冷剂,其替代研究已成为迫切需要解决的问题。
目前国际上一致看好的R22替代物是R407C、R410A。
其中R410A为近共沸混合物,温度滑移微小,是R22的理想替代物。
在美国和日本,R410A已成为房间空调和组合空调系统中R22的主要替代物。
我国制冷行业也面临着R22工质替代物的现状问题,因此有必要对R22的替代工质及替代过程中的很多技术问题进行一些研究。
根据美国标准ANS1/ASHRAE34-1989,对制冷剂的安全性主要考虑其毒性和可燃性。
R410A是由R32、R125(50%:50%wt)组成的二元近共沸混合工质,无毒不可燃,属安全性制冷剂。
制冷剂的环保性能主要由两个重要的环境指标来体现,即臭氧衰减指数ODP 和温室效应指数GWP,R410A的ODP =0,GWP =0.29,均优于R22(ODP为0.04~0.06,GWP为0.32~0.37),即R410A 的安全环保性能优于R22。
热力性能是制冷剂筛选的主要依据,替代工质的热力性能不能与原制冷剂有太大的差异,R410A热力性能与R22最为接近。
我们给出的在压缩机转速为3500r/rain,制冷量为4.2kW的测试条件下,可以看出,R410A的容积制冷量、能效比以及质量流量都与R22非常接近,但蒸发、冷凝压力比R22高。
R410A属于近共沸混合物,相变过程中气液相浓度变化微小,温度滑移小于0.1℃,运行较稳定。
制冷剂在管内的流动沸腾换热是蒸发器中典型的换热过程,根据蒸发器的结果,对R410A管内流动沸腾换热及压降已进行了一些研究。
1.水平光滑管其是组成蒸发器的常用管型,制冷剂在水平管内的蒸发过程是研究制冷剂流动沸腾换热性能、进行蒸发器设计的基础,所以对于这一换热情况已进行了较多的研究。
在空调实际的蒸发和冷凝环境下,对R410A、R407C和R22在外径为7.0mm 的水平光滑铜管内的局部表面传热系数和压降进行了试验研究。

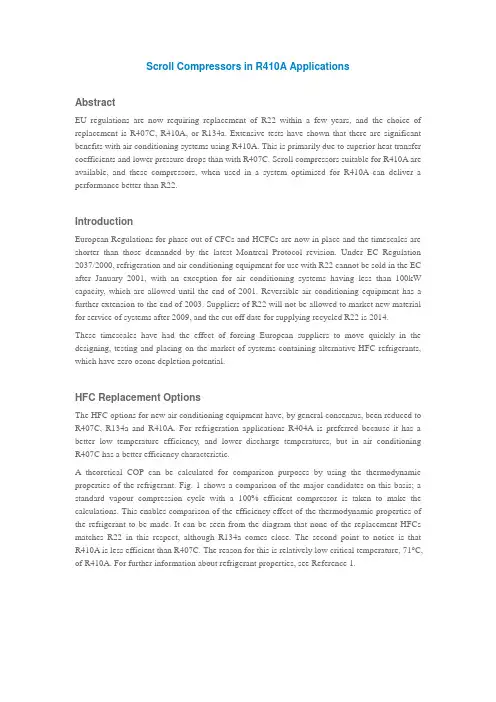

Scroll Compressors in R410A ApplicationsAbstractEU regulations are now requiring replacement of R22 within a few years, and the choice of replacement is R407C, R410A, or R134a. Extensive tests have shown that there are significant benefits with air conditioning systems using R410A. This is primarily due to superior heat transfer coefficients and lower pressure drops than with R407C. Scroll compressors suitable for R410A are available, and these compressors, when used in a system optimised for R410A can deliver a performance better than R22.IntroductionEuropean Regulations for phase out of CFCs and HCFCs are now in place and the timescales are shorter than those demanded by the latest Montreal Protocol revision. Under EC Regulation 2037/2000, refrigeration and air conditioning equipment for use with R22 cannot be sold in the EC after January 2001, with an exception for air conditioning systems having less than 100kW capacity, which are allowed until the end of 2001. Reversible air conditioning equipment has a further extension to the end of 2003. Suppliers of R22 will not be allowed to market new material for service of systems after 2009, and the cut off date for supplying recycled R22 is 2014.These timescales have had the effect of forcing European suppliers to move quickly in the designing, testing and placing on the market of systems containing alternative HFC refrigerants, which have zero ozone depletion potential.HFC Replacement OptionsThe HFC options for new air conditioning equipment have, by general consensus, been reduced to R407C, R134a and R410A. For refrigeration applications R404A is preferred because it has a better low temperature efficiency, and lower discharge temperatures, but in air conditioning R407C has a better efficiency characteristic.A theoretical COP can be calculated for comparison purposes by using the thermodynamic properties of the refrigerant. Fig. 1 shows a comparison of the major candidates on this basis; a standard vapour compression cycle with a 100% efficient compressor is taken to make the calculations. This enables comparison of the efficiency effect of the thermodynamic properties of the refrigerant to be made. It can be seen from the diagram that none of the replacement HFCs matches R22 in this respect, although R134a comes close. The second point to notice is that R410A is less efficient than R407C. The reason for this is relatively low critical temperature, 71°C, of R410A. For further information about refrigerant properties, see Reference 1.Fig.1 Comparison of Theoretical COP for Refrigerants, based on Condensing Temperature 40°C, Suction Superheat 20K, zero SubcoolingThere are several other vital properties of a refrigerant which contribute towards the overall system behaviour. They are summarised in the table shown in Fig 2. The first is operating pressure. R134a has a lower pressure than R22, and it requires a larger displacement compressor and larger tubing to achieve the same performance as for R22. These factors tend to increase system cost, although there are some applications for which R134a is particularly suited, such a screw chillers. R410A has a pressure considerably above that of R22, which should tend to reduce system cost. However it has taken time for proven high pressure components suitable for R410A to become available. This, combined with the fact that the theoretical COP is poorer, has lead to the extensive adoption of R407C as an R22 replacement. A further benefit of high pressures is that there is a reduction in the effect of pressure drops. This can either result in smaller tubing for equivalent pressure drop effect, or lower losses if the same size tube is used.Fig 2. Refrigerant Properties and System Effects, Reference R22R407C has a similar pressure to R22, making it an obvious choice, with little system redesign necessary. A property which needs consideration with R407C is the temperature glide, which makes careful definition of temperatures necessary. A full explanation of the effect of temperature glide on compressor and system performance definition is given in Reference 2. Some concerns about the effects of composition changes with glide refrigerants have been expressed, but system designers have demonstrated that R407C works perfectly well in properly designed installations, with an efficiency close to that of R22.Merits of R410AThe next environmental issue which manufacturers will need to face will certainly be energy efficiency, because the efficiency is directly related to carbon dioxide emissions from power generation, and most countries are committed to reducing these emissions under the Kyoto agreement. In the USA energy efficiency of air conditioning has always had a high profile. Efficiency regulations will play an important role in moving the U.S. market away from use of R22. Recently enacted ASHRAE 90.1 standards will increase efficiency demands on commercial A/C systems by up to 20%, and a new, higher minimum efficiency regulation is under consideration for the U.S. residential market.In order to appreciate why R410A has the potential for improvements over R22 and R407C, it is necessary to consider the relative effects on parameters round the system. Copeland has been heavily involved in evaluating R22 alternatives for both residential and commercial air conditioning applications, and the results of those studies can be summarised with reference to Fig 3. The nominal operating conditions for the tests were: evaporating temperature, 7C, condensing temperature 40C with 11K superheat and 8.3K subcooling. The first parameter is the theoretical efficiency, and as already discussed this is approximately 4% lower than R22, and is shown as a negative in Fig 3.Fig.3 Percentage Efficiency Effects for R410A, Reference R22Compressor testing has demonstrated that there can be a gain of up to 2% in compressor efficiency in the R410A system. This is shown as a positive in Fig 3 and goes some way towards offsetting the negative refrigerant properties effect, although it should still be noted that the COP of the R410A scroll will generally be slightly below that of the R22 equivalent, as shown in Fig.2. The compressor COP is a combination of the compressor efficiency and the refrigerant properties.Now we move on to other system parameters. The superheat and subcooling will have a small effect as shown, due to refrigerant properties. By far the largest effect is the major gain in performance due to better heat transfer in the evaporator. This gain has the effect of raising the evaporating temperature by 2K. For the same air temperatures, the increased evaporating temperature with the R410A system improves system efficiency and capacity by a significant amount. There was also a small effect due to improved heat transfer in the condenser. The overall COP percentage improvement is shown in Fig 3 as 6% when referenced to the compressor only, or 5% for the system, which takes account of the fan power.Practical Considerations for R410AR410A operating pressures are 50% higher than R22 pressures. That means using gauges specifically designed for higher pressures and gives added importance to the quality of joint brazing during installation.Although it might seem that R410A's higher pressures would result in higher system temperatures, in fact, tests have shown the opposite. Under similar conditions, R410A systems actually ran at cooler temperatures than R22 systems.Because R410A systems in common with all other HFC systems use polyol ester oil, and cleanliness is important because POE oils are hydroscopic. That is, they readily absorb moisture, so units should be capped whenever possible, and exposure to the atmosphere should be kept to a minimum. This is normal good practice for all refrigeration systems.Compressors for R410ACopeland Scroll Compressors are available in 5 models which will deliver 5 to 15kW cooling (ARI conditions). Fig.4 shows a cross section of the “ZP” or R410A scroll, and the components which differ from the previous R22 model are indicated.Fig.4 ZP Scroll Compressor Showing Changes Made for R410AConclusionsOptimised system tests have shown R410A delivers higher system efficiency than R22. Its higher heat transfer coefficient and lower pressure drop allow for these performance gains. This means coil surface areas can be reduced while maintaining the same system efficiency.Actual field experience has confirmed that systems using Copeland Scrolls with R410A are more reliable, more efficient and offer greater sound reduction than those using R22. Its increasing use in the high-volume residential market, particularly in the USA should eventually drive down R410A's cost and provide stocking and service advantages in the commercial market as well.Thicker Top CoverHigh PressureDifferential IPR ValveRedesigned Lower CoverSmaller Scroll SetSmallerCounterweights Changed for R410ADischarge GasTemperature SensorReferences(1) Domanski, P A. “La Storia attuale e futura nell’impiego dei refrigeranti”, Congresso Internationale Della Refrigerazione, 4 maggio 1999, Milano(2) Hundy, G F and Vittal R., “Compressor Performance Definition for Refrigerants with Glide”. Proceedings of the 2000 International Refrigeration Conference at Purdue, 2000.。

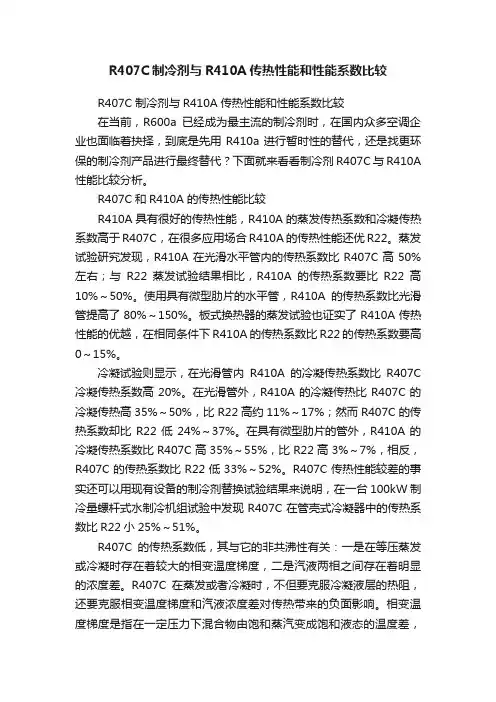

R407C制冷剂与R410A传热性能和性能系数比较R407C制冷剂与R410A传热性能和性能系数比较在当前,R600a已经成为最主流的制冷剂时,在国内众多空调企业也面临着抉择,到底是先用R410a进行暂时性的替代,还是找更环保的制冷剂产品进行最终替代?下面就来看看制冷剂R407C与R410A 性能比较分析。
R407C和R410A的传热性能比较R410A具有很好的传热性能,R410A的蒸发传热系数和冷凝传热系数高于R407C,在很多应用场合R410A的传热性能还优R22。
蒸发试验研究发现,R410A在光滑水平管内的传热系数比R407C高50%左右;与R22蒸发试验结果相比,R410A的传热系数要比R22高10%~50%。
使用具有微型肋片的水平管,R410A的传热系数比光滑管提高了80%~150%。
板式换热器的蒸发试验也证实了R410A传热性能的优越,在相同条件下R410A的传热系数比R22的传热系数要高0~15%。
冷凝试验则显示,在光滑管内R410A的冷凝传热系数比R407C 冷凝传热系数高20%。
在光滑管外,R410A的冷凝传热比R407C的冷凝传热高35%~50%,比R22高约11%~17%;然而R407C的传热系数却比R22低24%~37%。
在具有微型肋片的管外,R410A的冷凝传热系数比R407C高35%~55%,比R22高3%~7%,相反,R407C的传热系数比R22低33%~52%。
R407C传热性能较差的事实还可以用现有设备的制冷剂替换试验结果来说明,在一台100kW制冷量螺杆式水制冷机组试验中发现R407C在管壳式冷凝器中的传热系数比R22小25%~51%。
R407C的传热系数低,其与它的非共沸性有关:一是在等压蒸发或冷凝时存在着较大的相变温度梯度,二是汽液两相之间存在着明显的浓度差。
R407C在蒸发或者冷凝时,不但要克服冷凝液层的热阻,还要克服相变温度梯度和汽液浓度差对传热带来的负面影响。

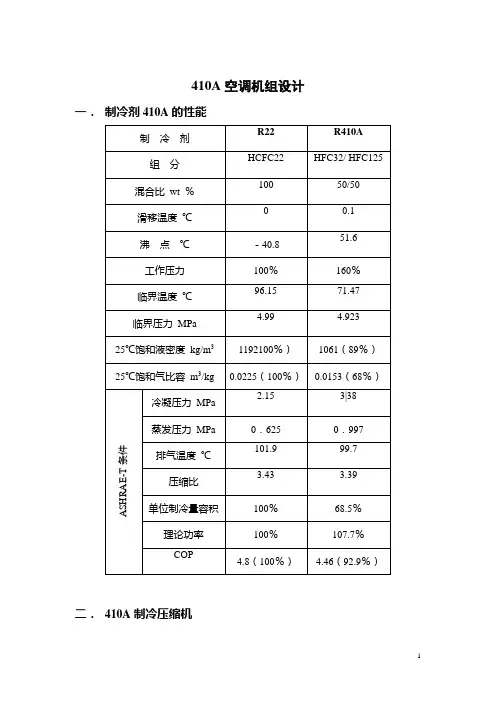

410A空调机组设计一.制冷剂410A的性能二.410A制冷压缩机滚动转子压缩机(美芝)直流变频压缩机三.换热器设计由于R410A的热力性能与R22相差颇大,蒸发器和冷凝器的分路方式不能套用R22,应进行具体计算;对于蒸发器来说,制冷剂的压力损失以不大于相应饱和温度变化0.6℃为宜。
针对R410A热力性能的特点,日本公司大都采用缩小铜管内径,增加管内螺纹的齿高,这样,既提高管内换热系数、又可提高耐压强度和减少制冷剂充注量;管外径由φ9.52mm改为φ7.94或φ7.0mm,齿高由0.15mm改为0.24mm。
最优质量流速← 水平管内平均沸腾换热系数:4.04.06.016.04.04.01mi im b v d C d v C ⨯⨯⨯=⨯=-ψψα (1) 式中 m v — 质量流速。
Kg/( m 2〃s); i d — 管内径,m ; ψ — 热流密度,W/m 2;C 1 — 物性系 数,等于8.01100573.0-⨯⨯μλ;1λ — 液相导热系数,W/(m 〃K); 1μ — 液相动力粘度,Pa 〃s/m 2。
← 管内沸腾状态下,制冷剂的压力降(Pa ):5.125.05.025.125.025.0214225.022120262.024037.02m i i m m ii m m i m m i mi m v d d l l l C v d l d l l v d l v d v d l f p ⨯⨯⨯⎪⎪⎭⎫ ⎝⎛⨯⎪⎭⎫ ⎝⎛⨯=⨯⨯⨯⎪⎪⎭⎫⎝⎛⨯⨯⨯=⨯⨯⨯⎪⎪⎭⎫ ⎝⎛⨯⨯⨯=⨯⨯⨯=∆-ψψμυυμψυ式中 C 2 — 物性系 数,等于25.010262.0μυ⨯⨯;m l — 当量长度,m ;υ — 制冷剂平均比容,m 3/kg 。
热平衡关系式:100042⨯⨯∆⨯⨯⨯=⨯⨯⨯r x v d l d m i i πψπ所以ψ41000⨯⨯⨯∆=m i v r x d l这样 ()5.275.05.02100025.0mi m v d r x l l C p ⨯⨯⨯⨯⨯∆⨯⎪⎭⎫⎝⎛⨯⨯=∆--ψ (2)←质量流速温度由于 ()()020002t t t t t t w w -+-=-()0020t y t t ∆⨯=-xxy ∆⨯-∆-=36300p Z t ∆⨯=∆所以 ()0002t y t t t t w w ∆⨯+-=- 又 ()0t t w b -⨯=αψ 因此 002p Z y t t bw ∆⨯⨯+=-αψ(3) 将公式(1)和(2)代入公式(3),可得()5.275.024.06.01102100025.0m m w v r x Z y C v C t t ⨯⨯⨯⨯∆⨯⨯⨯⨯+⨯⨯=----ψψ (4) ← 求最优质量流速()op m v 公式(4)求导,并另其为零,则得:()0100025.05.24.05.175.05.024.16.06.011=⨯⨯⨯⨯⨯∆⨯⨯⨯⎪⎭⎫ ⎝⎛⨯⨯⨯+⨯⨯⨯⨯-----m i m mi v d r x Z y l l C v d C ψψ 最优质量流速可由下式求得:()()466.0379.0345.09.2111211]100064.0[ψ⨯⨯⎪⎭⎫ ⎝⎛⨯⨯⨯∆⨯⨯⨯⨯⨯=----i m op m d l l r x Z y C C v()466.0379.0345.0ψ⨯⨯⎪⎭⎫ ⎝⎛⨯=-i m opm d l l A v (5)不同制冷剂物性系数75.0=∆x ,则524.0=y ,不同制冷剂A 值不同制冷剂最优质量流速()op m v Kg/( m 2〃s) (0.1=l l m )不同制冷剂最优流动阻力()op p ∆(0.1=l l m )四.润滑油R410A所用润滑油与R22不同,需全面更换。
