挡土桩（墙）施工作业指导书锦屏8·30地灾治理工程Ⅰ标项目部2019年10月26日目录1、编制目的 (1)2、编制依据 (1)3、挡土墙施工一般要求 (1)4、重力式挡土墙 (2)4.1、概述 (2)4.2、施工工艺 (2)4.3、材料要求 (3)4.4、挡墙基础 (5)4.5、墙身砌筑 (7)4.5.1、浆砌砌体砌筑 (7)4.5.2、现浇混凝土挡土墙 (11)4.6、沉降缝、伸缩缝 (13)4.7、排水设施及防水层施工 (13)4.8、墙背回填 (14)4.8.1、填料 (14)4.8.2、填筑、压实 (14)4.8.3、压实度检查 (14)5、桩板式挡土墙 (15)5.1、概述 (15)5.2、施工工艺 (15)5.3、材料要求 (16)5.4、桩板式挡土墙施工 (17)5.4.1、一般要求 (17)5.4.2、施工准备 (17)5.4.3、桩身开挖、护壁及排水 (18)5.4.4、护壁 (18)5.4.5、桩身钢筋石笼制安 (18)5.4.6、桩身混凝土浇筑 (19)5.4.7、桩基检测 (19)5.4.8、坍孔预防措施 (19)5.4.9、挡土板施工 (19)5.4.10、桩板墙后回填 (20)5.5、质量控制及检验标准 (20)5.5.1、质量控制 (20)5.5.2、检验标准 (21)6、薄壁式挡土墙 (22)6.1、概述 (22)6.2、一般要求 (22)6.3、施工工艺及流程 (23)6.4、挡墙施工 (24)6.5、质量检验标准 (24)1、编制目的挡土桩（墙）是工程中不可轻视的一项工程，在工程中扮演重要角色，为进一步规范挡土桩（墙）施工作业要求、工艺流程，保障挡土桩（墙）施工质量和安全，特此根据锦屏“8.30”地质灾害治理工程Ⅰ标施工实例及以往施工经验，针对重力式挡土墙、桩板式挡土墙及薄壁式挡土墙三种形式挡土墙施工，编制该作业指导书。

2、编制依据《雅砻江锦屏一级水电站“8.30”地质灾害治理工程施工图设计文件》；《钢筋混凝土施工及验收规范》(JBl0—89)；《砼结构工程施工及验收规范》(GB502 04)；《建筑边坡支护技术规范》(DB50／501 8—2019)；《砌体结构工程施工质量验收规范》(GB 50203-2019 )；《混凝土结构工程施工及验收规范》（GB50204—92）；《公路边坡加固技术指南》；《公路工程质量检验评定标准》JTJ 071-98；《地基与基础工程施工及验收规范》（GBJ202—83）。

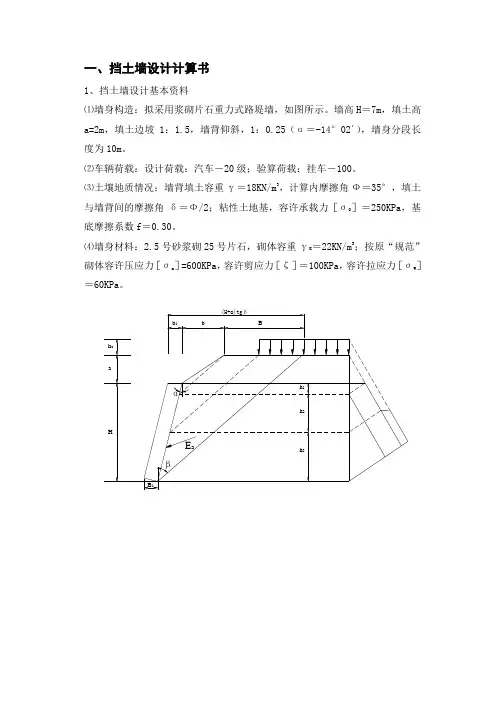

一、挡土墙设计计算书1、挡土墙设计基本资料⑴墙身构造：拟采用浆砌片石重力式路堤墙，如图所示。

墙高H ＝7m ，填土高a=2m ，填土边坡1：1.5，墙背仰斜，1：0.25（α＝-14°02´），墙身分段长度为10m 。

⑵车辆荷载：设计荷载：汽车－20级；验算荷载：挂车－100。

⑶土壤地质情况：墙背填土容重γ＝18KN/m 3，计算内摩擦角Ф＝35°，填土与墙背间的摩擦角δ＝Ф/2；粘性土地基，容许承载力［σ0］＝250KPa ，基底摩擦系数f ＝0.30。

⑷墙身材料：2.5号砂浆砌25号片石，砌体容重γK ＝22KN/m 3；按原“规范”砌体容许压应力［σa ］=600KPa ，容许剪应力［δ］＝100KPa ，容许拉应力［σW ］＝60KPa 。

Bb b 1βB 1Hah a αE a(H+a)tg βh 1h 3h 2一．车辆荷载换算1．试算不计车辆荷载作用时破裂棱体宽度B ，)0(h 0= 假定破裂面交于荷载内5.40)72)(72(21))(2(2100=++⨯=+++=H a h H a A 623.12)'0214tan()227(7213221tan )2(21)(21000=-⨯+⨯⨯-⨯⨯=++-++=o h a H H h d b ab B α3117.05.40623.12)2)((tan )22()(200000===+++++-++=A B h a H a H h a H H d b h ab A αo o o 47.382/35021435'=+-=++=δαϕψ7735.0)3117.047.38(tan )47.38tan 35(cot 47.38tan ))(tan tan (cot tan tan =+⨯+︒+-=++±-=OOOA ψψφψβo o 82.2727325.07arctan72.377735.0arctan =++⨯>==β21.23)'0214tan(77735.0)27(tan tan )(=--⨯+⨯+=-+⨯+=o bH a H B αβ由于路肩宽度d=0.5m<B=2.21m ，所以可以确定破裂面交与荷载内侧。

挡土墙资料全过程挡土墙资料全过程本文档旨在提供一个极致详细的挡土墙资料全过程范本，包括各个章节内容的细化，以帮助读者全面了解挡土墙的建设过程。

以下是正文内容：1. 挡土墙概述挡土墙是一种用来防止土坡滑坡的结构工程，它通过使用多种材料（如混凝土、钢筋和土壤）构建起来，以支撑土坡并保持其稳定。

挡土墙广泛应用于公路、铁路、水利工程等领域。

2. 挡土墙设计挡土墙的设计应考虑多个因素，包括土壤的性质、坡度、墙体高度、预期的荷载和地震影响等。

设计师需要进行土壤力学和结构力学的计算，以确定墙体尺寸、墙趾和墙顶的稳定性，以及所需的排水系统。

2.1 土壤调查在挡土墙设计过程中，必须进行详细的土壤调查。

这包括采样和测试土壤样品，以确定其物理和力学特性。

土壤调查还需要考虑地下水位、可渗透性等因素。

2.2 结构设计挡土墙的结构设计涉及到考虑各种荷载条件下墙体的稳定性。

这包括静态荷载（土压力、水压力等）、动态荷载（地震荷载）、温度变化等。

设计师还需要选择合适的材料和特定的结构类型（如重力墙、挖土墙、挖土槽等）。

3. 挡土墙建设挡土墙的建设包括以下几个步骤：3.1 现场准备在开工之前，需要进行现场的准备工作。

这包括清理工地，确保施工区域没有垃圾和障碍物，并确保施工现场的安全。

3.2 基础施工挡土墙的基础是保证墙体稳定的重要部分。

根据设计要求，施工人员需要进行基础的开挖和处理，确保基础的坚固和平整。

3.3 墙体施工墙体的施工通常是利用专业的挖掘机和起重机等设备进行的。

根据设计要求，挡土墙的材料（例如混凝土或预制板）被安装，墙体高度逐渐增加。

3.4 排水系统安装为了避免土壤中的水分对挡土墙的稳定性产生负面影响，需要安装排水系统。

这包括排水管、过滤材料和透水纤维等。

3.5 防护措施在挡土墙建设过程中，需要采取相应的防护措施，以确保施工人员的安全。

这包括警示标志、防护栏杆、安全帽等。

4. 墙体监测和维护挡土墙的监测和维护是保持其长期稳定性的重要步骤。
