B-12 检验申请批复单施工单位：泽州县交通局公路工程处监理单位：晋城市康衢监理咨询有限公司合同号：编号：一式二份：项目监理部一份，承包人一份。
E—48结构物基坑现场质量自(抽)检表施工单位：泽州县交通局公路工程处合同号：C-42地基承载力检测(贯入试验)记录施工单位：晋城市宸泽路桥建筑有限公司监理单位：晋城市康衢监理咨询有限公司合同号：编号：工程部位及桩号试验日期试样描述样品产地主要仪器触探仪试验规程结构物桩号名称基坑土类别动力触探仪类型贯入速率(N/min) 触探头类型轻型设计承载力(Mpa)测点编号锤击数(N)选取的锤击数(n)相应于n的锤击数钻杆长度(m)修正后的锤击数容许承载力(kPa)测点示意图：结论：备注：试验记录试验负责人D-39基坑施工记录表施工单位：晋城市宸泽路桥建筑有限公司监理单位：晋城市康衢监理咨询有限公司合同号：编号：D-10水准测量记录表施工单位：晋城市宸泽路桥建筑有限公司监理单位：晋城市康衢监理咨询有限公司合同号：编号：C-85质量检测表施工单位：晋城市宸泽路桥建筑有限公司监理单位：晋城市康衢监理咨询有限公司合同号：编号：B-12检验申请批复单施工单位：晋城市宸泽路桥建筑有限公司监理单位：晋城市康衢监理咨询有限公司合同号：编号：一式二份：项目监理部一份，承包人一份。
E—35基础现场质量自(抽)检表施工单位：晋城市宸泽路桥建筑有限公司合同号：监理单位：晋城市康衢监理咨询有限公司编号：C-85平面位置质量检测表施工单位：晋城市宸泽路桥建筑有限公司监理单位：晋城市康衢监理咨询有限公司合同号：编号：D-10水准测量记录表施工单位：晋城市宸泽路桥建筑有限公司监理单位：晋城市康衢监理咨询有限公司合同号：编号：B-12检验申请批复单施工单位：晋城市宸泽路桥建筑有限公司监理单位：晋城市康衢监理咨询有限公司合同号：编号：一式二份：项目监理部一份，承包人一份。
E—15砌体挡土墙现场质量自(抽)检表施工单位：晋城市宸泽路桥建筑有限公司合同号：监理单位：晋城市康衢监理咨询有限公司编号：C-85平面位置质量检测表施工单位：晋城市宸泽路桥建筑有限公司监理单位：晋城市康衢监理咨询有限公司合同号：编号：D-10水准测量记录表合同号：施工单位：晋城市宸泽路桥建筑有限公司监理单位：晋城市康衢监理咨询有限公司B-12检验申请批复单施工单位：晋城市宸泽路桥建筑有限公司监理单位：晋城市康衢监理咨询有限公司合同号：编号：一式二份：项目监理部一份，承包人一份。
分项工程开工申请批复单施工单位：武汉市武昌市政工程总公司合同号：ZCJJ2013-08监理单位：湖北建盛工程项目管理有限公司编号：ZK-003-□□-□□□□□□□-□□致（驻地监理工程师）顾有洲根据合同要求，我们已经准备好挡土墙浇筑工程（桩号K104+210~K104+324.7、K104+405.3~K104+413.3 ）开工前的一切准备工作，现要求该项工程正式开工，请予批准。
计划开工日期：计划完工日期：此项工程现场负责人：附件：1、施工方案及主要工艺报审表2、原材料及混合料报验单3、试验报告4、人员报验单5、进场设备报验单6、施工放样报验单施工单位签名：日期：驻地监理工程师意见：驻地监理工程师：日期：总监办巡检稽查部意见：（分部、分项开工无，单位工程开工申请增加此栏）总监办：日期：施工方案及主要工艺报审表施工单位：武汉市武昌市政工程总公司合同号：ZCJJ2013-08监理单位：湖北建盛工程项目管理有限公司编号：ZK-008-□□-□□□□致（驻地监理工程师）：顾有洲现报上挡土墙浇筑工程的施工方案及主要工艺，详细详见说明和图表，请予审查和批准。
附件：施工方案及主要工艺说明和图表。
专业监理工程师审查意见：专业监理监理工程师：日期：驻地监理工程师审查意见：进场设备报验单施工单位：武汉市武昌市政工程总公司合同号：ZCJJ2013-08监理单位：湖北建盛工程项目管理有限公司编号：ZK-007-□□-□□□□致（专业监理工程师）：顾有洲：下列施工设备已按合同规定进场，请你查验签证，准予使用。
序号设备名称规格型号数量进场日期技术状况拟用何处挖土方、清1 挖掘机R215-7C2 2014.2.18 良好表填方、道路2 压路机SR20MA 2 2013.12.18 良好基层、面层3 水准仪DSZ-2 1 2013.12.18 良好高程测量4 全站仪RTS-632 1 2013.12.18 良好坐标放样BJ3032D36 轻型自卸车2 2013.12.18 良好PEA7 混凝土拌合机PL800 1 2013.12.18 良好8 混凝土泵送机 1 2013.12.18 良好9 250KW发电机 1 2013.12.18 良好致（施工单位）：武汉市武昌市政总公司经查验1、性能、数量能满足施工需要的设备：（准予进场使用的设备）2、性能不符合施工要求的设备：（由施工单位更换后再报的设备）3、数量或能力不足的设备：（由施工单位补充的设备）请你尽快按施工进度要求，配齐、配足所需设备。
挡土墙整套资料挡土墙整套资料本文档旨在提供关于挡土墙的详细信息和实施要点，以及相关法律名词和注释。
以下是本文档的内容要点：一、引言1. 概述2. 目的和背景3. 术语和定义二、设计要求与考虑因素1. 土壤力学特性分析2. 土壤侧向压力计算3. 坡度和斜坡稳定性4. 水文因素和排水系统5. 地震和地质因素6. 环境因素和生态保护三、挡土墙结构类型1. 土工格栅挡墙2. 土工合成材料挡墙3. 预制混凝土挡墙4. 石材挡墙5. 木材挡墙6. 钢板挡墙四、挡土墙设计流程1. 初始设计考虑因素2. 地质勘察和土壤力学参数确定3. 结构参数计算与确定4. 挡土墙稳定性分析5. 结构设计优化6. 施工图纸制作与审核五、挡土墙施工与质量控制1. 施工准备工作2. 基坑开挖与地基处理3. 基础与地下结构施工4. 挡土墙本体施工5. 排水系统与防渗措施6. 质量检验与控制六、挡土墙监测与维护1. 监测系统布置与监测指标2. 监测数据分析和评估3. 维护与修复措施4. 定期维护与检查计划附件：1. 挡土墙设计计算表格2. 施工图纸范例3. 土壤力学试验数据报告4. 监测数据记录表格法律名词及注释：1. 建筑法律法规相关名词解释2. 环境保护法律法规相关名词解释3. 建筑工程施工质量标准相关名词解释本文档所涉及附件如下：1. 挡土墙设计计算表格2. 施工图纸范例3. 土壤力学试验数据报告4. 监测数据记录表格本文档所涉及的法律名词及注释：1. 建筑法律法规相关名词解释2. 环境保护法律法规相关名词解释3. 建筑工程施工质量标准相关名词解释。

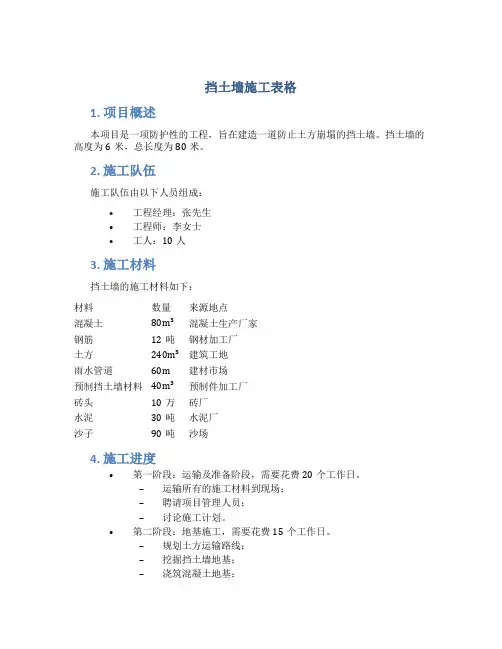

挡土墙施工表格1. 项目概述本项目是一项防护性的工程，旨在建造一道防止土方崩塌的挡土墙。
挡土墙的高度为6米，总长度为80米。
2. 施工队伍施工队伍由以下人员组成：•工程经理：张先生•工程师：李女士•工人：10人3. 施工材料挡土墙的施工材料如下：材料数量来源地点混凝土80m³混凝土生产厂家钢筋12吨钢材加工厂土方240m³建筑工地雨水管道60m 建材市场预制挡土墙材料40m³预制件加工厂砖头10万砖厂水泥30吨水泥厂沙子90吨沙场4. 施工进度•第一阶段：运输及准备阶段，需要花费20个工作日。
–运输所有的施工材料到现场；–聘请项目管理人员；–讨论施工计划。
•第二阶段：地基施工，需要花费15个工作日。
–规划土方运输路线；–挖掘挡土墙地基；–浇筑混凝土地基；–完成钢筋铺设。
•第三阶段：墙体施工，需要花费30个工作日。
–根据墙体设计图纸建造挡土墙；–安装雨水管道；–完成预制挡土墙的设计和制造。
•第四阶段：收尾工作，需要花费15个工作日。
–清理施工现场；–测试挡土墙的稳定性；–确认工程质量，交付业主。
5. 施工安全在施工过程中，为了保证工人的安全，需要采取以下措施：•安排专业的人员对施工现场进行安全评估；•安装围栏保护施工现场，防止外部人员误入；•对电动工具进行维护，确保其正常工作；•为工人提供安全防护服等必要工作设备；•给工人进行安全培训。
施工完成后，需要做好工程验收和交付工作，确保工程质量达标。
6.本文档介绍了一种挡土墙的施工计划和安全措施，内容详实，让读者了解挡土墙的施工过程。
同时，本文档还提供了施工材料的来源和施工进度表格，对于跟踪工程进展以及管理施工现场非常有用。
挡土墙施工表格—副本
挡土墙施工情况总览
施工阶段施工内容完成情况备注
前期准备地面清理、材料采购等100% 无
地基基础掘地、浇筑混凝土地基80% 存在松散土地段
墙体施工砌墙、贴砖、安装钢筋等50% 正在施工中
填充封顶填充土、加固墙顶、安装防水系统0% 尚未开始地基基础建设情况
掘地情况
施工地点地势低洼，需要掘地进行地基建设，掘地深度为1.5米。
但在掘地过
程中发现了大面积的松散土地段，需要更换更为紧实的地基土。
混凝土地基浇筑
采用的是C25的混凝土，已完成80%的浇筑工作。
但由于松散土地段的存在，还需要在该处加厚路基，待土壤紧实后方可进行下一步工作。
墙体施工情况
砌墙
采用的是标准水泥砖进行砌墙，目前已完成一层的砌墙工作。
剩余的墙体高度
为2.5米，将需要进行4层的砌墙。
贴砖
墙体外侧将使用防水瓷砖进行贴砖，目前尚未开始该项工作。
计划使用的瓷砖
规格为30cm *30cm。
安装钢筋
墙 footing 和顶部将安装钢筋加固，目前已完成footing的钢筋安装工作。
顶部
将采用U型钢安装钢筋。
填充封顶情况
填充土
墙体内部将采用堆石填充，达到防滑的效果。
目前尚未开始该项工作。
加固墙顶
墙顶将使用梁和板的结构进行加固，以确保承重及稳定性。
已采购所需梁板材料，将于墙体砌完后进行安装。
安装防水系统
墙体外侧将使用防水系统进行防水。
尚未选择具体的防水系统方案。
挡土墙施工技术培训交底资料一、基坑1、施工前准备工作：挡墙开挖前应复测原地面高程，当原地面高程和设计相同时放好开挖线，并请测量专监复测后，经同意后方可进行开挖。
2、开挖过程中应注意开挖的高程和放坡坡度3、机械开挖时应比设计高程高二十~三十公分，以免扰动基底，降低基底承载力。
4、开挖过程中应注意开挖出的土方堆在挡墙后面或两侧，避免土方被水冲涮，影响红线外的植被或其它农作物。
5、人工清理基坑时应按图纸挖出倒坡、并应清理平整（坡面）。
二、基础1、基坑清理出后应该及时通知试验监理进行触探、和通知测量监理进行基底复测。
当各方面都符合要求后方可进行支模操作。
2、模板安装前应复合模板模数，合理选用模板，支模前应找准基线和高程，支模时应该上下错缝,并保证支撑牢固。
注意沉降缝垂直，保证模板内尺寸，被坡坡度一致。
当检查各方面都无误后对模板进行清理和涂涮隔离剂。
3、模板安装经监理检验合格，同意可浇筑砼后方可进行砼浇筑。
4、浇筑前准备工作：（1）、砼浇筑前应检查现场水泥、砂、石、片石等材料是否合格、到位。
（2）、检查机具设备是否完好和有效运转，对振动棒和振动电机应有备用（至少一套）。
（3）、检查操作平台和临时防护是否牢固、安全。
（4）、检查现场配电箱内设施是否完好有效，特别是漏电开关是否运转正常、灵敏。
（5）、了解所要浇筑砼的标号，请试验监理对砂、石进行标定。
清理砼的配合比。
（6）、对自由落差超过两米时应搭设梭槽或串筒，对高度过大而平距过短、坡度过陡时应对梭槽或串筒采取减速措施。
5、砼的浇筑：（1）、浇筑前对基坑进行洒水润湿。
（2）、先铺设十公分厚砼用振动棒振捣后方可摆放片石，片石掺量不得超过砼总量的25%，片石间净距不小于15公分，离模板净距不得小于20公分。
片石摆放时应注意大头向下、小头向上，片石应选用直径在30公分以内，过大则不安全过小影响砼的浇筑质量。
片石摆放前应洒水湿润。
（3）、砼铺设时厚度不应大于30公分，铲砼时应注意铲子下的方向，保证面向模板一面的砼水泥浆充足。

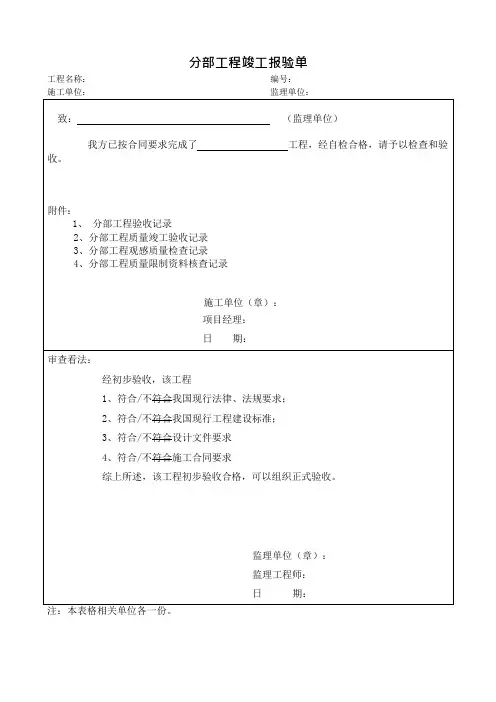

分部工程竣工报验单工程名称：编号：
施工单位：监理单位：
分部工程验收记录
分部工程质量限制资料核查记录
分部工程观感质量检查记录
分部工程质量竣工验收记录

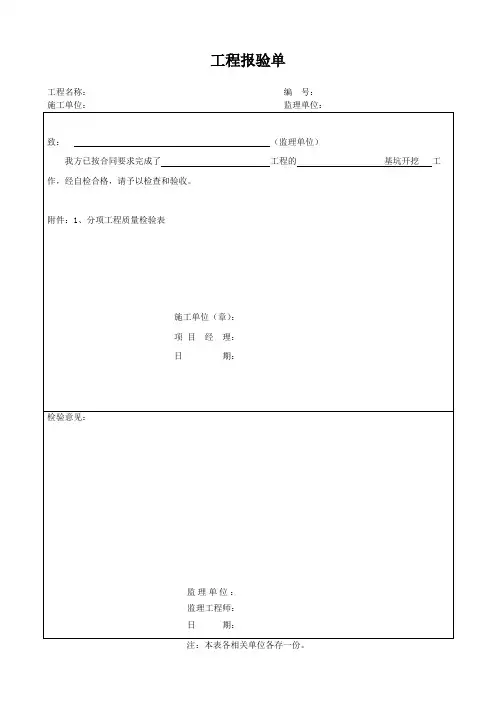

工程报验单
工程名称：编号：施工单位：监理单位：
注：本表各相关单位各存一份。
工程测量成果表
工程名称：
施工单位：监理单位：
说明：一式两份，监理单位审签后，返回申报单位一份，送施工单位一份。
工程名称：
施工单位：监理单位：
说明：一式两份，一份作为工程测量报审附件。
工程名称：
施工单位：监理单位：
说明：一式两份，监理单位审签后，返回申报单位一份，送施工单位一份。
毛石挡土墙基础测量报验申请表
测量复核记录
挡土墙基础开挖报验申请表
地基与基坑验收记录
填写日期：年月日
隐蔽工程检查记录
挡土墙基础混凝土浇筑报验申请表
工程名称：百色变电站（含串补站）护坡开裂整治及设备区域变形整治工程编号：
混凝土原材料及配合比设计检验批质量验收记录表
GB50204-2002
（Ⅰ）
混凝土施工检验批质量验收记录表
GB50204-2002（Ⅱ）
工程名称：百色变电站（含串补站）护坡开裂整治及设备区域变形整治工程编号：
隐蔽工程检查记录
模板拆除工程检验批质量验收记录表
GB50204-2002
（Ⅲ）
工程名称：百色变电站（含串补站）护坡开裂整治及设备区域变形整治工程编号：
挡土墙墙身砌筑报验申请表
工程名称：百色变电站（含串补站）护坡开裂整治及设备区域变形整治工程编号：
预检工程检查记录
测量复核记录
隐蔽工程检查验收记录。
工程报验单
工程名称：编号：
注：本表各相关单位各存一份。
表3-7
分项工程质量检验表工程名称：
施工单位：分项工程名称：
工程报验单
工程名称：编号：
注：本表各相关单位各存一份。
表6-33
基坑开挖工程现场质量检验表工程名称：编号：
施工单位：监理单位：
说明：一式三份，监理单位签认后，返回施工单位一份，送业主单位一份。
隐蔽工程验收记录
工程部位：时间：
地基验槽记录
拦渣墙工程基坑开挖记录表工程名称:
施工单位: 监理单位:
工程报验单
工程名称：编号：
施工单位：监理单位：
注：本表各相关单位各存一份。
表3-7
分项工程质量检验表
工程名称：
施工单位：分项工程名称：
日期：。

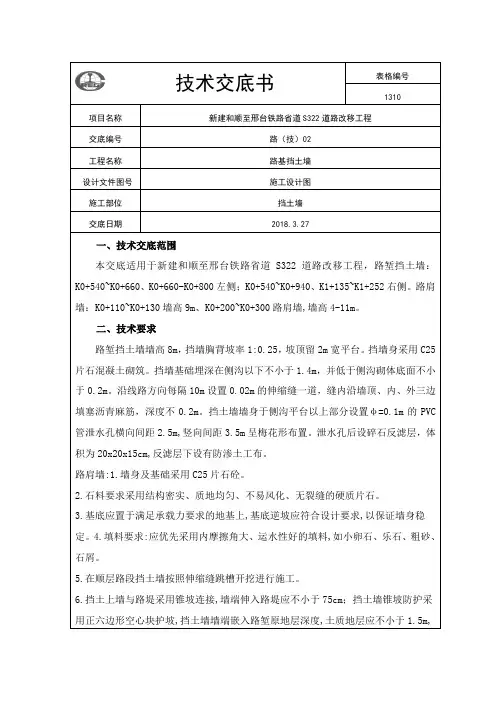

技术交底书表格编号1310 项目名称新建和顺至邢台铁路省道S322道路改移工程交底编号路（技）02工程名称路基挡土墙设计文件图号施工设计图施工部位挡土墙交底日期2018.3.27一、技术交底范围本交底适用于新建和顺至邢台铁路省道S322道路改移工程，路堑挡土墙：K0+540~K0+660、K0+660-K0+800左侧；K0+540~K0+940、K1+135~K1+252右侧。
路肩墙：K0+110~K0+130墙高9m、K0+200~K0+300路肩墙,墙高4-11m。
二、技术要求路堑挡土墙墙高8m，挡墙胸背坡率1:0.25，坡顶留2m宽平台。
挡墙身采用C25片石混凝土砌筑。
挡墙基础埋深在侧沟以下不小于1.4m，并低于侧沟砌体底面不小于0.2m。
沿线路方向每隔10m设置0.02m的伸缩缝一道，缝内沿墙顶、内、外三边填塞沥青麻筋，深度不0.2m。
挡土墙墙身于侧沟平台以上部分设置φ=0.1m的PVC 管泄水孔横向间距2.5m,竖向间距3.5m呈梅花形布置。
泄水孔后设碎石反滤层，体积为20x20x15cm,反滤层下设有防渗土工布。
路肩墙:1.墙身及基础采用C25片石砼。
2.石料要求采用结构密实、质地均匀、不易风化、无裂缝的硬质片石。
3.基底应置于满足承载力要求的地基上,基底逆坡应符合设计要求,以保证墙身稳定。
4.填料要求:应优先采用内摩擦角大、运水性好的填料,如小卵石、乐石、粗砂、石屑。
5.在顺层路段挡土墙按照伸缩缝跳槽开挖进行施工。
6.挡土上墙与路堤采用锥坡连接,墙端伸入路堤应不小于75cm；挡土墙锥坡防护采用正六边形空心块护坡,挡土墙墙端嵌入路堑原地层深度,土质地层应不小于1.5m,新建和顺至邢台铁路先期段工程施工技术交底签到表。
