三维地质雷达在城市地下管线探测中的应用摘要：三维探地雷达的分辨能力很高，定位的精确度也很高，操作起来也很方便、简单，而且其应用的成本极低。
利用三维探地雷达，不但能对金属管线进行探测，还能对诸如城市的水泥管线等地下管线进行探测，从而解决了传统探地雷达不能对非金属管线进行探测的不足。
利用三维探地雷达可以较好地解决在探测工作中出现的各种问题，是一种较为理想的方法来探测城市地下管线。
基于此，本文对三维地质雷达在城市地下管线探测中的应用进行探讨，以供参考。
关键词：三维地质雷达；城市地下管线；探测；应用引言三维探地雷达是一种可以探测到地下目标物体和界面的电磁技术，它的分辨率和工作效率都非常高，是一种常用的城市地下管线探测手段。
而在我国，由于城市化进程的不断加速，使得地下管道的复杂程度不断提高。
所以，要想对地下管道进行全面地探测，就必须要有一种高精度的探测技术来满足目前对地下管线探测的要求。
而高分辨率的探地雷达技术能够有效的克服上述难题，从而对地质问题进行更深层次的探测。
1地质雷达探测管线1.1 基本原理地质雷达方法就是一种广谱类的电磁技术，其可以应用于地下介质分布情况的确认。
在地质雷达探测中，可以采用一根天线来发送高频、宽频的带有脉冲的电磁波，而另一根天线则可以从地层中获取来自介质界面的反射波。
当电磁波在有耗介质中进行传输时，其传播的路径、电磁场强度以及波形会因为介质的电性及几何形状而发生改变。
从而可以从所收到波的传播时间、振幅和波形等数据中推测出其中的介质结构。
1.2 地质雷达探测技术的优点与其他物探方法相比，地质雷达具有明显的优越性。
具体包括以下几方面：（1）对电磁波有较好的抗干扰性，可以在多种噪音条件下工作，且受外界干扰较少。
（2）地质雷达作为一种无损性、技术性的探测手段，能够在城市或在建项目中使用，具有作业场所较宽、工作环境较好等特点。
（3）可携带式的微型计算机对数据进行采集，记录，存储和处理。
轻便类型的设备在施工现场只需要一个人就可以完成工作，具有很高的工作效率。
地质雷达在城市地下管线探测中的应用在城市的快速发展中，地下管线犹如城市的“血管”，承载着供水、排水、燃气、电力、通信等重要功能。
然而，由于地下管线的复杂性和隐蔽性，其准确探测一直是城市建设和管理中的难题。
地质雷达作为一种先进的地球物理探测技术，凭借其高精度、高分辨率和非破坏性等特点，在城市地下管线探测中发挥着越来越重要的作用。
一、地质雷达的工作原理地质雷达是一种利用高频电磁波进行地下探测的设备。
它通过向地下发射高频电磁波脉冲，当电磁波遇到不同介质的分界面时，会产生反射和散射。
这些反射波被地质雷达接收并记录下来，通过对反射波的分析和处理，可以获取地下介质的分布情况和结构特征。
在城市地下管线探测中，地质雷达利用地下管线与周围土壤或岩石介质的电性差异来识别管线的位置、走向、埋深和管径等信息。
一般来说，金属管线具有良好的导电性，与周围介质的电性差异较大，反射信号较强；非金属管线虽然导电性较差，但与周围介质在介电常数等方面仍存在差异，也能够产生可识别的反射信号。
二、地质雷达在城市地下管线探测中的优势1、高分辨率地质雷达能够提供厘米级甚至毫米级的分辨率，可以清晰地分辨出地下管线的细节特征，如管线的接口、弯头和分支等，这对于准确确定管线的位置和走向非常重要。
2、非破坏性与传统的开挖探测方法相比，地质雷达不需要破坏地面，不会对城市的交通和环境造成影响，也减少了施工成本和时间。
3、快速高效地质雷达可以在较短的时间内完成大面积的探测工作，大大提高了探测效率，能够满足城市建设和管理中对地下管线信息快速获取的需求。
4、适应性强地质雷达可以在各种复杂的地质和环境条件下进行探测，如在城市道路、广场、建筑物附近等，不受场地限制。
三、地质雷达在城市地下管线探测中的应用场景1、新建工程前期探测在城市新建道路、桥梁、地铁等工程建设前，需要对地下管线进行详细探测，以避免施工过程中对现有管线造成破坏。
地质雷达可以准确查明地下管线的分布情况，为工程设计和施工提供可靠的依据。

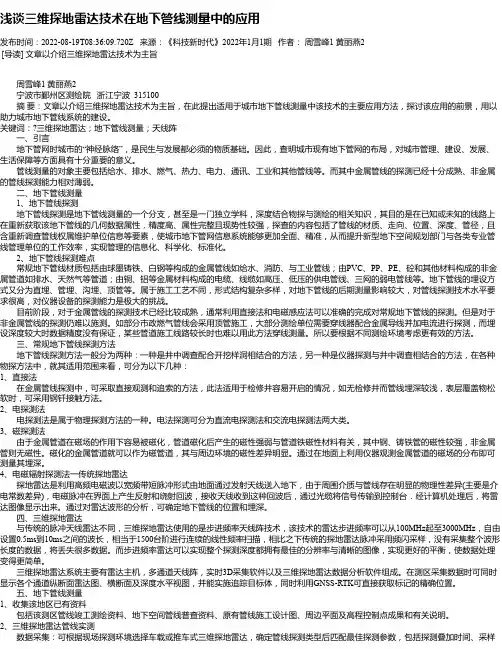

浅谈三维探地雷达技术在地下管线测量中的应用发布时间：2022-08-19T08:36:09.720Z 来源：《科技新时代》2022年1月1期作者：周雪峰1 黄丽燕2[导读] 文章以介绍三维探地雷达技术为主旨周雪峰1 黄丽燕2宁波市鄞州区测绘院浙江宁波 315100摘要：文章以介绍三维探地雷达技术为主旨，在此提出适用于城市地下管线测量中该技术的主要应用方法，探讨该应用的前景，用以助力城市地下管线系统的建设。
关键词：?三维探地雷达；地下管线测量；天线阵一、引言地下管网时城市的“神经脉络”，是民生与发展都必须的物质基础。
因此，查明城市现有地下管网的布局，对城市管理、建设、发展、生活保障等方面具有十分重要的意义。
管线测量的对象主要包括给水、排水、燃气、热力、电力、通讯、工业和其他管线等。
而其中金属管线的探测已经十分成熟、非金属的管线探测能力相对薄弱。
二、地下管线测量1、地下管线探测地下管线探测是地下管线测量的一个分支，甚至是一门独立学科，深度结合物探与测绘的相关知识，其目的是在已知或未知的线路上在重新获取该地下管线的几何数据属性，精度高、属性完整且现势性较强，探查的内容包括了管线的材质、走向、位置、深度、管径，且含重新调查管线权属维护单位信息等要素，使城市地下管网信息系统能够更加全面、精准，从而提升新型地下空间规划部门与各类专业管线管理单位的工作效率，实现管理的信息化、科学化、标准化。
2、地下管线探测难点常规地下管线材质包括由球墨铸铁、白钢等构成的金属管线如给水、消防、与工业管线；由PVC、PP、PE、砼和其他材料构成的非金属管道如排水、天然气等管道；由铜、铝等金属材料构成的电缆、线缆如高压、低压的供电管线、三网的弱电管线等。
地下管线的埋设方式又分为直埋、管埋、沟埋、顶管等。
属于施工工艺不同，形式结构复杂多样，对地下管线的后期测量影响较大，对管线探测技术水平要求很高，对仪器设备的探测能力是极大的挑战。
目前阶段，对于金属管线的探测技术已经比较成熟，通常利用直接法和电磁感应法可以准确的完成对常规地下管线的探测。
地质雷达在城市地下管线探测中的应用分析摘要：地质雷达在城市地下管线探测中的应用非常重要，可以帮助工程师和施工人员准确地识别地下管线的位置和走向，从而降低施工风险，节省时间和成本，并促进城市基础设施建设的安全和可持续发展。
文章提到使用SIR-4000型号地质雷达对三个不同的地下管线进行探测，这是一种常见的实际应用场景。
地质雷达通过发射高频电磁波并测量其反射信号来获取地下管线的信息。
这些信号可以告诉工程师管线的深度、材质、尺寸和走向等重要参数。
关键词：地质雷达；城市地下管线探测；应用1地质雷达的概念地质雷达是一种勘探地下结构和地质层的无损非侵入性探测技术。
基于电磁波通过地下不同材质和界面，会发生不同程度的反射、折射和衰减的原理，通过发送无线电波信号至地下，并接收其回弹信号，对接收信号进行专业处理，可以绘制高分辨率的地下地质剖面图，从而达到探测地下结构信息的目的。
地质雷达已经广泛应用于地下管道和设施探测领域。
地质雷达的有效探测深度受工作频率和地下结构的影响，较高频率的电磁波可以提供更高的分辨率但探测深度较浅，低频电磁波探测深度较深但分辨率较低。
同时，地质雷达可能受到地下条件的限制，如高导电性的土层或金属物体的干扰等。
2地质雷达在城市地下管线探测中应用的重要性（1）高效准确。
地质雷达能够快速、准确地探测出地下管线的位置和走向。
通过雷达信号的反射和回波分析，可以获得管线的深度、埋深、大小等重要信息，帮助工程师进行管线的布局和设计。
（2）提高工程建设安全性。
城市地下埋设了各种管线，如自来水管道、天然气管道、电缆等。
在进行工程施工、道路挖掘等工作时，如果没有准确的地下管线信息，很容易导致事故发生，造成人员伤亡和财产损失。
地质雷达的应用可以有效避免这些潜在风险，提高工作的安全性。
（3）资源节约。
通过使用地质雷达，可以避免对地下管线的不必要破坏和重复挖掘。
工程师可以根据地质雷达的检测结果，精确地规划施工和挖掘的位置，避免对已经埋设的管线造成损坏和浪费。
地质雷达在地下管线探测中的应用随着城市的不断发展，地下管线建设越来越普及，包括供水管道、排水管道、天然气、热力管道以及电力线等。
而这些地下管道的检测与维护，则需要用到一些先进的工具和技术，其中就包括地质雷达。
地质雷达在地下管线探测中，是一种非破坏性检测技术，能够实时地对地下管道进行探测，找出管道的位置和深度。
这种技术非常有效，可准确地确定管道的位置以及管道的深度和形状，让我们能够更好地了解地下管道的情况，并避免对其造成不必要的破坏或损坏。
地质雷达技术利用了高频电磁波的反射和散射现象，当电磁波达到地面时，它会穿过地下，被底层物质反弹，再次到达地面，因此，它的接收信号可以反映出地下物质的性质和位置。
地质雷达通过将发射器放置于地表上，并在地下管道上扫描，可以将管道位置以及深度准确的找出来，并生成图像和报告。
在实际探测中，地质雷达可以通过4种不同类型的天线进行探测，包括平面天线、芯片天线、扫描天线和阵列天线。
平面天线和芯片天线主要用于表面地形的探测，扫描天线则用于检测管道和其他地下设施，而阵列天线可以检测更大范围内的管道和其他设施。
在管道探测中，通常使用扫描天线进行探测。
地质雷达不仅可以快速的找出地下管道的位置和深度，还可以捕捉到管道的形态数据、管道的材质、管道的状态、以及管道的变化情况等重要信息。
这些信息可以帮助管道维护人员更好的管理和维护地下管道的以及预测管道出现问题的可能性。
总之，地质雷达在地下管道的检测和维护中发挥了极为重要的作用。
它可以为城市的发展提供强有力的技术支持，帮助我们更好地维护和管理地下管道，保障城市的正常运转和人民的安全。
因此，地质雷达技术也应该得到更好的开发和推广，以更好的满足人们对城市地下管道的要求。
地质雷达在地下管线探测中的应用研究摘要：在城市建设发展速度不断加快的背景下，城市建设中针对地下空间管线探测的工作量日益增多。
更为关键的是，随着地下管线施工工艺的发展以及管道材质的多元化完善，地下管线探测的难度也在日益增加。
地质雷达作为一种高频宽度电磁波地下管线探测技术，适用于地下浅层深度的探测作业，具有分辨率高、准确可靠、安全无损、快捷连续等一系列优势，在地下管线探测领域中具有非常确切的应用价值。
本文即在分析地质雷达探测原理的基础之上，概述地质雷达技术在地下管线探测中的应用优势，并就其实际应用要点展开分析与探讨，望能够引起业内人士的高度关注与重视。
关键词：地下管线；地质雷达；探测；应用在城市建设发展速度不断加快的背景下，城市地下空间的利用率也不断提升，地下管线类型众多且在用途、材料性质以及尺寸上均存在非常明显的差异性，因此针对不同类型地下管线需应用的探测技术也会存在一定的差异性。
传统意义上所选用的地下管线探测技术无法准确针对损伤程度进行评估，地下管线的铺设质量也难以得到准确的反应，由此可能导致一系列质量安全隐患的产生，对地下管线探测质量产生非常不良的影响。
地质雷达作为一种高频宽度电磁波地下管线探测技术，适用于地下浅层深度的探测作业，具有分辨率高、准确可靠、安全无损、快捷连续等一系列优势，在地下管线探测领域中具有非常确切的应用价值，本文即针对地质雷达技术在地下管线探测领域中的应用问题进行分析与探讨。
1 地质雷达探测原理地质雷达是一种用于评估并分析地下介质分布情况的高频电磁技术。
地下雷达探测以地下介质在介电性方面的差异为依据，通过天线发射或接收高频电磁波信号的方式，利用工作软件处理所接收信号并成像，从而帮助工作人员得到相应探测结果。
应用地质雷达技术进行地下管线探测的基本原理如下图（见图1）所示。
图1：地质雷达的技术进行地下管线探测的基本原理示意图在应用地质雷达技术进行地下管线探测作业的过程中，最基础的操作过程是：由放置于地面的天线面向地下待探测区域发射高频电磁脉冲信号，在高频电磁脉冲信号于地下空间内进行传播的过程当中，若遭遇相对介电常数不同（及有不同电性表现）的界面时，高频电磁脉冲信号中一部分透射界面并继续向地下空间其他区域进行传播，而另一部分信号则在该位置直接反射会地面，由地面所安装接收天线进行接收并记录至主机中。
世界有色金属 2021年 7月下196地质雷达在地下金属管线探测中的应用张再丰（南京市测绘勘察研究院股份有限公司，江苏 南京 ２１００４９）摘 要：地质雷达可同时检测地下金属和非金属管线，一般应用于电磁管道探测仪难以检测的非金属管道。
本文介绍了地质雷达在地下管线测量中的应用。
探地雷达已经成为管线探测的重要组成部分，它比其他设备更有优势。
关键词：探地雷达；地下管线；探测中图分类号：Ｐ６３１．３ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２１）１４－０１９６－２Application of ground penetrating radar in underground pipeline detectionZHANG Zai-feng（Ｎａｎｊｉｎｇ Ｉｎｓｉｔｉｔｕｔｅ ｏｆ Ｓｕｒｖｅｙｉｎｇ， Ｍａｐｐｉｎｇ ＆ Ｇｅｏｔｅｃｈｎｉｃａｌ Ｉｎｖｅｓｔｉｇａｔｉｏｎ， Ｃｏ Ｌｔｄ，Ｎａｎｊｉｎｇ ２１００４９，Ｃｈｉｎａ）Abstract: ＧＰＲ ｃａｎ ｄｅｔｅｃｔ ｂｏｔｈ ｍｅｔａｌ ａｎｄ ｎｏｎ－ｍｅｔａｌ ｕｎｄｅｒｇｒｏｕｎｄ ｐｉｐｅｌｉｎｅｓ ｓｉｍｕｌｔａｎｅｏｕｓｌｙ ａｎｄ ｉｓ ｇｅｎｅｒａｌｌｙ ｕｓｅｄ ｉｎ ｎｏｎ－ｍｅｔａｌ ｐｉｐｅｌｉｎｅｓ ｗｈｉｃｈ ａｒｅ ｄｉｆｆｉｃｕｌｔ ｔｏ ｂｅ ｄｅｔｅｃｔｅｄ ｂｙ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｐｉｐｅｌｉｎｅ ｄｅｔｅｃｔｏｒｓ． Ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｇｅｏｌｏｇｉｃａｌ ｒａｄａｒ ｉｎ ｕｒｂａｎ ｕｎｄｅｒｇｒｏｕｎｄ ｐｉｐｅｌｉｎｅ ｓｕｒｖｅｙ． Ｇｒｏｕｎｄ ｐｅｎｅｔｒａｔｉｎｇ ｒａｄａｒ ｈａｓ ｂｅｃｏｍｅ ａｎ ｉｍｐｏｒｔａｎｔ ｐａｒｔ ｏｆ ｐｉｐｅｌｉｎｅ ｄｅｔｅｃｔｉｏｎ， ｗｈｉｃｈ ｈａｓ ｍｏｒｅ ａｄｖａｎｔａｇｅｓ ｔｈａｎ ｏｔｈｅｒ ｅｑｕｉｐｍｅｎｔ． Keywords: Ｇｒｏｕｎｄ ｐｅｎｅｔｒａｔｉｎｇ ｒａｄａｒ； Ｕｎｄｅｒｇｒｏｕｎｄ ｐｉｐｅｌｉｎｅ； ｄｅｔｅｃｔｉｏｎ各种地下管线是工程施工建设的重要基础设施，它们负责信息传递，能量传递等，是当代社会生存与发展的地下空间设施基础。

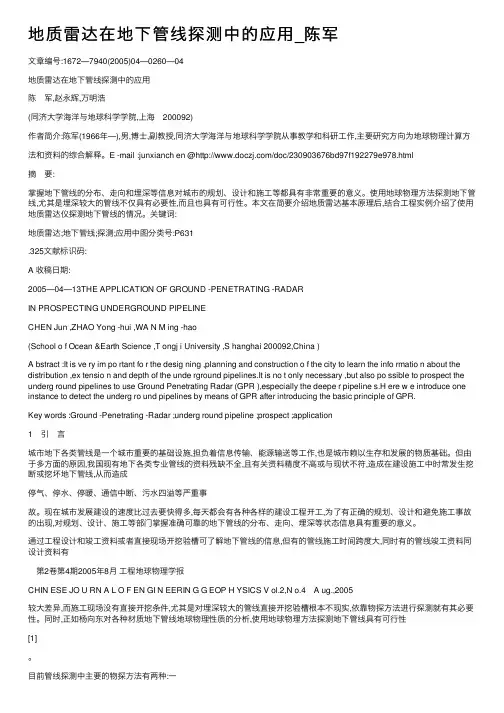

地质雷达在地下管线探测中的应⽤_陈军⽂章编号:1672—7940(2005)04—0260—04地质雷达在地下管线探测中的应⽤陈 军,赵永辉,万明浩(同济⼤学海洋与地球科学学院,上海 200092)作者简介:陈军(1966年—),男,博⼠,副教授,同济⼤学海洋与地球科学学院从事教学和科研⼯作,主要研究⽅向为地球物理计算⽅法和资料的综合解释。
E -mail :junxianch en @/doc/230903676bd97f192279e978.html摘 要:掌握地下管线的分布、⾛向和埋深等信息对城市的规划、设计和施⼯等都具有⾮常重要的意义。
使⽤地球物理⽅法探测地下管线,尤其是埋深较⼤的管线不仅具有必要性,⽽且也具有可⾏性。
本⽂在简要介绍地质雷达基本原理后,结合⼯程实例介绍了使⽤地质雷达仪探测地下管线的情况。
关键词:地质雷达;地下管线;探测;应⽤中图分类号:P631.325⽂献标识码:A 收稿⽇期:2005—04—13THE APPLICATION OF GROUND -PENETRATING -RADARIN PROSPECTING UNDERGROUND PIPELINECHEN Jun ,ZHAO Yong -hui ,WA N M ing -hao(School o f Ocean &Earth Science ,T ongj i University ,S hanghai 200092,China )A bstract :It is ve ry im po rtant fo r the desig ning ,planning and construction o f the city to learn the info rmatio n about the distribution ,ex tensio n and depth of the unde rground pipelines.It is no t only necessary ,but also po ssible to prospect the underg round pipelines to use Ground Penetrating Radar (GPR ),especially the deepe r pipeline s.H ere w e introduce one instance to detect the underg ro und pipelines by means of GPR after introducing the basic principle of GPR.Key words :Ground -Penetrating -Radar ;underg round pipeline ;prospect ;application1 引 ⾔城市地下各类管线是⼀个城市重要的基础设施,担负着信息传输、能源输送等⼯作,也是城市赖以⽣存和发展的物质基础。
地质雷达探测技术在城市地下管线探测中的应用摘要：简单的介绍地质雷达和QV检测技术的基本原理，本文以河北省大厂县排水管道及地质结构探测项目为例开展了探地雷达在管道探测方面研究通过对探测成果的物探分析，完成了城市地下管线中各项物探任务，说明了地质雷达在城市管线中是一种有效的探测手段。
关键词：地下管线；探地雷达；管道探测引言随着城市立体交通网建设快速发展，国家对推进海绵城市建设提出总体要求；地下管线无疑成为城市的重要基础设施，它担负着传递信息、输送能量及排放废液的责任，由于老旧管网信息不完善，各部门之间无法有效共享管网信息等原因导致施工过程中造成诸多管线损坏，城市地面塌陷，地下空洞，城市内涝等自然灾害也会造成城市诸多管线损坏，故对城市地下管线进行精准的探测成为重要的环节。
另一方面在城市地下管线发生公共突发事件时能提前避免危机的产生、蔓延、减少不必要的损失。
工程物探是应用地球物理方法，探查建筑物地基，边坡，围岩及其环境的工程地质性状与检测工程处理质量。
探地雷达作为工程物探中的电磁法勘探的一种，因其具有高分辨率探测技术，可以对浅层地质剖面进行详细的勘查，还可以对地下的管线进行无损探测，因其具有方便、高效、数据采集密度大、勘探能力强等，在城市公路和管网勘探应用广泛，并取得良好的探测效果。
1、探地雷达概述探地雷达是一种高效的浅层地球物理探测技术，它通过发射高频电磁脉冲波，利用地下介质电性参数的差异，根据回波的振幅、波形和频率等运动学和动力学特征来分析和推断介质结构和物性特征，与传统的物探方法相比探地雷达具有快速便捷、操作简单、抗干扰和场地适应能力强、探测分辨率高等方面的优势特别是近代以来随着计算机和微电子技术的飞速发展探地雷达无论是在仪器设备，还是在数据处理方面得到普遍提高其应用不断扩大，探地雷达具有以下优点：（1）使用方便，效率高；（2）方向性好，分辨率高；（3）测点密度不受限制，便于点测和普查；（4）可扩充配置。
三维地质雷达在城市地下管线探测中的运用分析摘要：本文主要从地质雷达和城市地下管线探测的基本内容入手，进行了三维地质雷达的技术优势分析，并在此基础上进一步完成了对三维地质雷达在城市地下管线探测中的运用案例分析，旨在为三维地质雷达在城市地下管线探测中的运用提供更多的有益参考，从而更好地推动城市地下管线探测能力的提高。
关键词：城市地下管线；三维地质雷达；原理及优势；运用案例分析三维地质雷达作为一种非开挖性的高效探测技术，具有高速、高分辨率、全覆盖、无损耗和结果直观等优点，相较于普通的二维探地雷达而言，具有更加明显的技术优势，对于城市地下管线的探测有着更好的探测效果，因此有必要在城市地下管线探测中进一步深化对三维地质雷达的运用，做好对三维地质雷达的探测分析，从而为城市地下管线的建设提供更好的帮助，并为城市的现代化发展建设持续的助力，进而在未来能够稳步推进市政工程的可持续发展。
1.地质雷达的相关概述地质雷达作为一种运用高频电磁波来进行对地下介质分布探测的高精度探测仪器，具有非常强的适应性，且具有一定的非破坏性的优势，在地下管线、高速公路以及隧道、桥梁等工程中都能够得到广泛的应用[1]。
地质雷达的探测工作原理图如图1.1所示：图1.1 地质雷达探测工作原理图地质雷达主要由发射部分和接收部分组成，地质雷达通过在地面上的发射天线向地下目标体发射高频的电磁波信号，在经过收发转换开关后即可向着地下目标体进行传递，而电磁波信号在遇到地下的反射界面后产生电性分界面反射作用，而反射后的电磁波信号在传递至地面时即可被地面上的地质雷达接收天线所捕获和记录，从而实现对反射电磁波的到达时间、相位、波长和振幅等特征的有效确定，并进一步采取终端显示的方式来形成直观的雷达波形图，进而通过对雷达图像的分析就可以确定好对地下目标体的位置、埋深和环境类型等特点，实现对地下目标体的精准探测。
2.城市地下管线探测概述城市地下管线主要指城市中已有的和在建的各种地下管道和管线的总称，而城市地下管线探测则主要指采用物探、测绘等地球物理技术，来确定这些地下管道和管线的空间位置和属性的具体过程，主要包括对已有地下管道和管线的普查、对新建地下管道和管线的施工测量、以及对已完工地下管道和管线的竣工验收等内容。
工程技术科技创新导报 Science and Technology Innovation Herald112目前，我国城市地下管线种类繁多，包括供水、排水、燃气、热力、电力、通信、广播电视、工业等8大类20余种管线，针对我国地下管线现状不明、家底不清问题，住房城乡建设部、工信部、新闻出版广电总局、安监总局和能源局联合发出通知，要求在全国范围内开展地下管线普查，2015年年底前完成普查并建立完善城市地下管线综合管理信息系统和专业管线信息系统。
1 地质雷达工作原理地质雷达通过对所发射电磁波在地下介质中传播规律与波形特点的分析，查明地下介质的结构、属性及空间分布特征。
它的基本原理是：地质雷达通过内置的发射天线发射频率为12.5～1200M 之间的脉冲电磁波信号。
当信号在地下遇到探测目标时，产生反射信号。
直达信号和反射信号通过内置的接收天线输入到接收机，经放大后显示出来。
然后根据有无反射信号，我们可以判断出地下是否有探测目标物；根据反射信号到达的滞后时间及目标物体平均反射波速,我们可以计算出所探测目标至地质雷达的距离，也就是目标物的深度。
地质雷达发射的是超高频电磁波，它的探测能力比管线探测仪等使用普通电磁波的仪器性能更优良，所以地质雷达在考古、建筑、铁路、公路、水利、电力、采矿、航空各领域都有重要的应用，可以说地质雷达探测技术是目前分辨率最高的工程探测方法。
2 应用实例2.1 项目介绍2014年6月份，河北省第二测绘院承接了廊坊百川燃气公司的燃气管网勘测工程。
主要工作内容包括查明燃气管线的平面位置、坐标、埋深、高程、走向、规格、材质、埋设时间和权属单位等。
此工程的燃气管线探测管线长度约1000 k m，范围涉及廊坊市的三河市、永清、固安、大厂等6个区县。
管线的探测遵循从已知到未知、从简单到复杂的原则，优先选用有效、快速、轻便的探测方法。
此项目管线有高压和中压两种类型（本次不涉及低压管线的探测）。
高压全部为金属管，导电率强，因此工作人员主要采用英国雷迪公司R D-8000管线探测仪，效率和准确度可以得到很好的保证。
而中压管线大部分是非金属材质，几乎不导电（管线未铺设金属示踪线），此时管线探测仪就失去作用了，在不接触材质的前提下，只能选择地质雷达进行探测，探明管线的走向及其深度了。
2.2 天然气地下管线探测的基本程序天然气地下管线探测一般包括：接受任务，收集资料，现场踏勘，仪器检验，编写技术设计书，实地调查，仪器探查，地下管线点测量与数据处理，管线图编绘，技术总结编写和成果验收等。
对一个测区进行地下管线作业前,首先是现场勘察，了解现场的情况，并尽可能收集已有的地下管线资料，比如百川燃气公司的管线设计和竣工图纸等资料，了解管线走向和管线设备等信息，注意不要漏测管线设备、设施。
很有必要说明的一点是，在进行正式作业前，要进行现场方法试验，选择合适的探测仪器和探测方法，并求出仪器的在本地区地质条件下的参数，以更有的准确的探明地下管线的各种情况。
另外，地下管线探测作业进场后，要结合收集到的地下管线资料在工作图上简单绘制草图，做到心中有数。
工作人员还和甲方沟通，请百川公司的巡线人员给我们领线,以提高探测效率。
2.3 仪器的选用本工程我们使用意大利I D S 公司生产的“Detector Duo双通双频天线阵管线探测雷达”，其主要由天线、发射机、接收机、信号处理机和终端设备(笔记本电脑)等组成。
此仪器内部集成了两种不同中心频率天线（分别为250 M H z 和700 M H z）,通过在实地一次剖面探测可以同时获取反映深部（250 MHz天线）和浅部（700 MHz天线）各自一幅GPR剖面图，即可以同时显示深部和浅部的管线探测图像。
在提高探测速度的同时也增加了探测到管线的概率和探测结果的准确率。
此型仪器的整体设备组成手推车结构。
工作方式是在选择剖面上进行手推式剖面连续测量（见图2）。
操作前进行时间增益自动选择，目的在于提高探测分辨率和准确确定目标物的埋深。
因仪器装有位置传感器，可以连续记录从起点到终点所经过的距离，并有白线显示，因此可以回到需重测的实地位置，有利于检测异常，提高定位、定深精度。
地质雷达在天然气地下管网探测中的应用李辉辉(河北省第二测绘院 河北石家庄 050031)摘 要：该文首先介绍了地质雷达的一般工作原理，并以廊坊市百川燃气管网勘测工程为例进行了说明，总结了自己在地质雷达在天然气管线探测方面的一些经验。
廊坊百川能源集团响应国家号召，通过招标来进行地下燃气管线外业探测，运用先进的探测设备和技术查清所属地下燃气管线的位置、埋深、走向、规格、材质等，并最终建立管线空间数据库、管网及管件属性数据库。
该院有幸中标，决定采用地质雷达作为非金属管线的探测设备。
在作业的过程中总结了一些地质雷达管线探测方面的经验，和大家分享。
关键词：地质雷达 天然气管线 探测 地下天然气中图分类号：P631 325 文献标识码：A 文章编号：1674-098X(2015)08(c)-0112-03图1 地质雷达基本原理图DOI:10.16660/ki.1674-098x.2015.24.009工程技术科技创新导报 Science and Technology Innovation Herald113现场获取的GPR图像可进行现场即时解释，除特殊情况下需应用部分软件进行处理外，一般在现场就可得到满意的结果。
2.4 地下PE材质天然气管线探测由于金属管线探测仪（如雷迪公司R D -8000）无法探测非金属管线（因百川公司未铺设金属示踪线），因此使用地质雷达进行非金属管道探测几乎成为唯一可能。
影响地质雷达探测效果的主要是介质的介电常数和导电率。
PE材质的管道尽管不导电，但由于有其他电性差异，依然可引起比较明显的波阻抗。
虽反射波的反射次数不多，但波形呈明显拱形，可确定管线的存在。
通过对三河市某路段的探测实例(见图3)不难看出探测效果。
3 探测中的一些问题和经验3.1 由于本工程主要分布在县城，各类专业管线较多，对天然气管线的探测会形成很大干扰然而，经过长时间的外业实地探测作业，我们可以发现各类专业管线存在不同特征，根据这些特征，可以对一些疑难管线进行推测。
当然，这些推测也是建立在充分的现场调查并分析管线埋设的规律的基础上进行的。
比如：(1)排水管线：特点是管径较大，多为混凝土管，埋设较深，一般在0.5～5 m之间不等。
(2)给水管线：主输水管线多为大口径，材质一般分为铸铁管和混凝土管两种，在主要道路上呈单条或多条并行布设，埋深多在0.5～3 m 之间；支输水管线材质绝大部分为铸铁管，埋深一般在1.5 m左右。
(3)电信管线：主要分布在慢车道、人行道上，分支较多，多以直埋套管方式埋设。
(4)电力管线：主要分布在人行道、慢车道上，多以管块和管沟方式埋设，埋深多在1～3 m之间。
(5)热力管道：热力管道主要分布在道路中央，多以套管和管沟等方式埋设。
3.2 由于地质雷达只能在某一个断面内进行点对点的探测要对一整条路线进行连续探测就无能为力了，我们当时就结合了收集到的竣工图纸和巡线人员的帮助，才很好地提高了工作效率。
3.3 在探测的过程中，很容易受到管线周围泥土等介质的影响例如，对于一些地下水位比较高，土质填埋硬度不均的区域，特别是对于一些填埋了生活或建筑垃圾的区域，会使雷达探测的回波图像失真，不能准确确认管线点的位置和埋设深度，从而造成一定的探测误差。
为了克服这一问题，适当的钎探和开挖验证是非常必要的,有阀门井的地方，可以打开井盖就直接看到管线了。
这样可以通过验证，掌握地质雷达的探测误差值，对类似的探测区域，对探测值进行合理的纠正，确保探测值的准确性。
3.4 对某些管径较小（半径<100 m m）的非金属材质管线，几乎难以取得有用信息有时可以发现一些线索但是却无法准确探测，给管线探测工作带来了很大的困难，这种困难的解决有赖以后探测技术和方法的长足进步，目前来看，此种情况下我图2 地质雷达现场探测照工程技术科技创新导报 Science and Technology Innovation Herald114们只能在对现场进行充分的调查的基础上，到相关部门查找管线的历史资料做参考，或者进行实地验证挖掘。
3.5 地下天然管线的探测是一项技术性很强的工作，并且作业员的经验也很重要特别是复杂区域，管线探测不光需要有先进的仪器和探测方法，而且需要作业员善于搜集资料和分析总结，探索出适合实际当地情况的作业方法。
4 结语总之，目前地质雷达在地下天然气管线700M天线成图250M天线成图图3 三河市某段PE材质天然气管道GPR图像探测尤其是非金属管线探测中具有其他方法无法取代的地位。
随着地质雷达技术的发展，其为城市地下管线的探测提供了很大便利。
科技在进步，地质雷达的硬件会不断改进，软件的开发与创新也会大大改善，这一技术必将在城市地下天然气管网探测方面取得更大的应用和发展空间。
