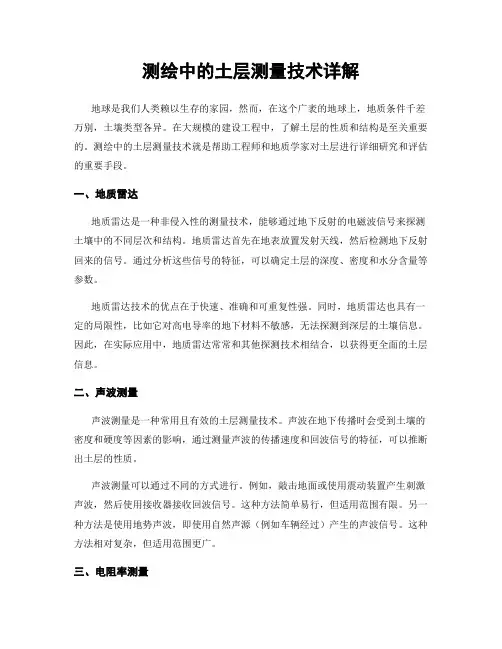

测绘中的土层测量技术详解地球是我们人类赖以生存的家园，然而，在这个广袤的地球上，地质条件千差万别，土壤类型各异。

在大规模的建设工程中，了解土层的性质和结构是至关重要的。

测绘中的土层测量技术就是帮助工程师和地质学家对土层进行详细研究和评估的重要手段。

一、地质雷达地质雷达是一种非侵入性的测量技术，能够通过地下反射的电磁波信号来探测土壤中的不同层次和结构。

地质雷达首先在地表放置发射天线，然后检测地下反射回来的信号。

通过分析这些信号的特征，可以确定土层的深度、密度和水分含量等参数。

地质雷达技术的优点在于快速、准确和可重复性强。

同时，地质雷达也具有一定的局限性，比如它对高电导率的地下材料不敏感，无法探测到深层的土壤信息。

因此，在实际应用中，地质雷达常常和其他探测技术相结合，以获得更全面的土层信息。

二、声波测量声波测量是一种常用且有效的土层测量技术。

声波在地下传播时会受到土壤的密度和硬度等因素的影响，通过测量声波的传播速度和回波信号的特征，可以推断出土层的性质。

声波测量可以通过不同的方式进行。

例如，敲击地面或使用震动装置产生刺激声波，然后使用接收器接收回波信号。

这种方法简单易行，但适用范围有限。

另一种方法是使用地势声波，即使用自然声源（例如车辆经过）产生的声波信号。

这种方法相对复杂，但适用范围更广。

三、电阻率测量电阻率测量是一种基于电学原理的土层测量技术。

土壤的电阻率与其含水量和矿物成分密切相关，通过测量土壤的电阻率变化，可以推断出土层的含水量和盐分等信息。

电阻率测量通常使用电极插入地下的方式进行。

电极将电流引入土壤中，然后测量电势差，通过计算电阻率可以得到土层的相关参数。

这种方法具有非侵入性、操作简单和数据处理方便等优点，因此在土层测量中得到广泛应用。

四、激光测距激光测距是一种基于光学原理的土层测量技术。

通过激光器发射的激光束和接收器接收到的反射信号，可以测量土层的厚度和表面形貌等参数。

激光测距技术一直以来都是测绘领域中的重要工具。

地质雷达检测
地质雷达技术是一种高科技的地质勘探手段，它可以对地下深处的地质成分、地形特征和地下水进行详细的研究。

地质雷达技术利用电磁波将地球上深层的地质信息探测后传输回控制中心，用于地质结构的识别与勘探。

地质雷达技术的操作主要分为前期准备工作、施工设计等，工作流程如下：
1、对地层设施及设备进行分析和评估。

在前期准备工作中，确定勘探地点地层设施及其参数，如岩性、岩溶类型、岩溶形态以及孔洞类型、大小和深度等等，以确定雷达探测的参数和施工条件。

2、地层勘探。

利用雷达装置进行地层探测，以掌握地层的现状，确定其地质结构及剖面，以便进行分析和预测。

3、深度探测。

根据地层勘探结果，把雷达装置放置在一定深度，进行深度探测，以确定地层结构特征。

4、探测资料处理。

将探测所得数据及图像进行处理，得到准确的地质结构及剖面，对其形态和结构特征进行评价与分析。

地质雷达技术在采矿、勘探、地质测量等领域有着广泛的应用，可以深入快速地精确检测出地层的结构、构造、岩性特征及地下水的位置和状况等，为开发者提供了有价值的参考信息，对建设设施、发掘旅游资源提供了重要的支持。

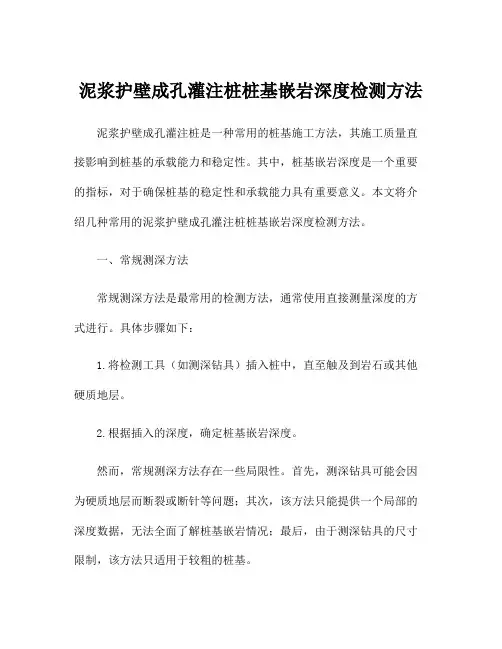

泥浆护壁成孔灌注桩桩基嵌岩深度检测方法泥浆护壁成孔灌注桩是一种常用的桩基施工方法，其施工质量直接影响到桩基的承载能力和稳定性。

其中，桩基嵌岩深度是一个重要的指标，对于确保桩基的稳定性和承载能力具有重要意义。

本文将介绍几种常用的泥浆护壁成孔灌注桩桩基嵌岩深度检测方法。

一、常规测深方法常规测深方法是最常用的检测方法，通常使用直接测量深度的方式进行。

具体步骤如下：1.将检测工具（如测深钻具）插入桩中，直至触及到岩石或其他硬质地层。

2.根据插入的深度，确定桩基嵌岩深度。

然而，常规测深方法存在一些局限性。

首先，测深钻具可能会因为硬质地层而断裂或断针等问题；其次，该方法只能提供一个局部的深度数据，无法全面了解桩基嵌岩情况；最后，由于测深钻具的尺寸限制，该方法只适用于较粗的桩基。

二、声波检测方法声波检测方法是一种非侵入性的检测方法，通过测量声波在不同地层中传播的时间和速度来推算出桩基嵌岩深度。

具体步骤如下：1.在桩顶或桩侧面安装发射器，向地下发射声波。

2.接收由地下传播回来的声波信号，并计算传播时间和速度。

3.根据声波传播时间和速度的关系，推算出桩基嵌岩深度。

声波检测方法具有非侵入性、高效、可全面探测的优势，但也存在一些限制。

首先，该方法对地下介质的要求较高，如地下介质的均质性、岩石类型和密度等都会对检测结果产生影响；其次，由于声波传播受到地下介质的干扰，其测深精度可能会受到一定限制。

三、电阻率法电阻率法是一种基于地下电阻率变化来检测桩基嵌岩深度的方法。

具体步骤如下：1.在桩基附近埋设电极，形成一个电流通路。

2.测量电阻率随深度的变化曲线，通过电阻率的变化判断桩基嵌岩深度。

电阻率法可以提供连续的测量结果，并且可以区分不同的地层。

但是，该方法对地下介质的要求较高，如地下介质的导电性和均质性对检测结果产生较大影响。

四、地质雷达法地质雷达法是一种非侵入性的地下探测方法，通过测量地下介质对雷达波的散射和反射，推断桩基嵌岩深度。

无损检测技术在城市地下管网检测无损检测技术在城市地下管网检测中的应用，是现代城市管理与维护中的关键技术之一。

随着城市化进程的加速，地下管网作为城市基础设施的“生命线”，其安全性和可靠性直接关系到城市运行的稳定和居民生活的质量。

而无损检测技术以其不破坏被检对象结构完整性的特点，在确保城市地下管网系统正常运行的同时，能够高效准确地发现并评估潜在问题，对于预防事故、延长管网寿命、降低维修成本具有重要意义。

以下是无损检测技术在城市地下管网检测中的六个关键应用点。

一、管道内部状况的可视化检测采用如闭路电视(CCTV)检测、管道机器人等无损检测技术，能够深入到地下管道内部进行高清视频拍摄，直观展示管道内壁状况，包括裂缝、腐蚀、沉积物堆积、异物堵塞等情况。

这些信息对于制定维护计划、评估修复策略至关重要，确保了检测过程既不会中断服务也不会对管网造成额外损害。

二、声纳检测与定位在水流较大或能见度低的复杂环境下，声纳检测技术成为首选。

通过发射声波并接收反射信号，可以生成管道截面形状、淤积物分布的三维图像，精确测定管径变化、检测潜在的结构缺陷。

结合GPS定位系统，还能准确标定缺陷位置，便于后续维修作业的快速定位与执行。

三、电磁检测与地质雷达电磁检测技术，尤其是地质雷达（GPR），利用高频电磁脉冲穿透地面，对地下管线进行探测，能够非侵入性地确定地下管网的走向、深度及是否存在异常。

这对于规划新的施工项目避免损坏既有管网，以及查找未记录或遗忘的老旧管道具有极高的实用价值。

同时，通过对回波信号的分析，还能评估土壤条件，预测可能的侵蚀风险。

四、超声波检测与泄漏定位超声波检测技术适用于检测地下水管的微小泄漏和评估管壁厚度。

通过发送超声波并分析返回的信号变化，可以准确识别水下泄漏点，甚至在泄漏初期就能被发现，大大减少了水资源的浪费和防止了因泄漏引发的地面塌陷等严重后果。

此外，超声波还可以用于评估材料的疲劳程度，预警潜在的破裂风险。

地下管线探测方法地下管线探测是一项重要的工程技术，可用于寻找和定位城市中埋藏的各种地下管线，如自来水管道、燃气管道、通信管道等。

在进行地下管线探测时，需要采用多种方法和技术，以确保准确、高效地完成任务。

以下将介绍一些常用的地下管线探测方法。

1.电磁感应法电磁感应法是一种常用的地下管线探测方法，它利用电磁场的变化来检测地下管线。

在进行探测时，可以使用金属探测器或地质雷达等设备，将电磁波辐射到地下，通过接收返回的电磁信号来确定管线的存在和位置。

这种方法适用于埋深较浅的管线探测，但对于非金属管线的探测效果较差。

2.地下雷达法地下雷达法是一种利用电磁波检测地下管线的方法。

该方法通过向地下发射高频电磁波，然后接收并分析回波信号，以确定地下管线的位置和特征。

地下雷达法可以探测到各种类型的管线，包括金属和非金属管线。

然而，由于电磁波的传播受到地下介质的影响，该方法在复杂地质环境中的探测效果不一定理想。

3.地磁法地磁法是一种通过测量地磁场的变化来确定地下管线的方法。

在地下管线中通过电流时，会在周围产生磁场。

地磁法利用这种变化来检测和定位地下管线。

该方法适用于金属管道的探测，但对于非金属管道的探测效果较差。

4.声波法声波法是一种利用声波进行地下管线探测的方法。

该方法通过在地下发送声波脉冲，并通过接收返回的声波信号来确定管线的位置。

声波法可以有效地探测到水管道等流体输送管线，但在杂音较大的环境中的探测效果可能受到影响。

5.地面雷达法地面雷达法是一种利用声波探测地下管线的方法。

该方法通过向地下发射声波脉冲，然后接收并分析回波信号，以确定地下管线的存在和位置。

地面雷达法适用于各种类型的管线探测，包括金属和非金属管线。

然而，由于声波在不同介质中的传播特性不同，地下管线的埋深和材料可能会对探测效果造成一定影响。

以上是一些常用的地下管线探测方法。

在实际应用中，根据探测目标和环境条件的不同，可以选择合适的探测方法或结合多种方法进行探测。

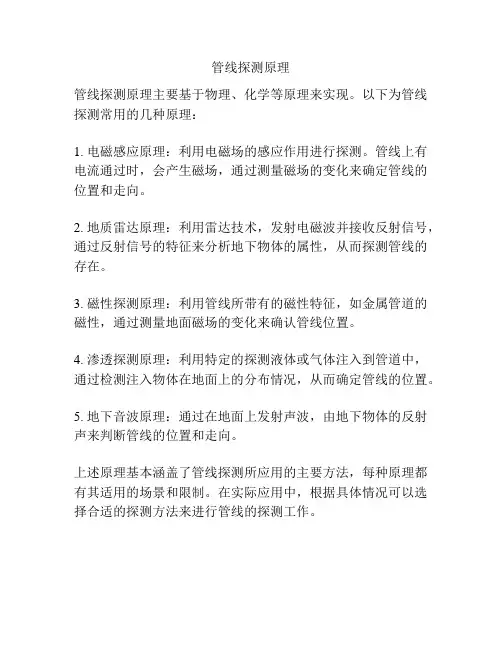

管线探测原理
管线探测原理主要基于物理、化学等原理来实现。

以下为管线探测常用的几种原理：
1. 电磁感应原理：利用电磁场的感应作用进行探测。

管线上有电流通过时，会产生磁场，通过测量磁场的变化来确定管线的位置和走向。

2. 地质雷达原理：利用雷达技术，发射电磁波并接收反射信号，通过反射信号的特征来分析地下物体的属性，从而探测管线的存在。

3. 磁性探测原理：利用管线所带有的磁性特征，如金属管道的磁性，通过测量地面磁场的变化来确认管线位置。

4. 渗透探测原理：利用特定的探测液体或气体注入到管道中，通过检测注入物体在地面上的分布情况，从而确定管线的位置。

5. 地下音波原理：通过在地面上发射声波，由地下物体的反射声来判断管线的位置和走向。

上述原理基本涵盖了管线探测所应用的主要方法，每种原理都有其适用的场景和限制。

在实际应用中，根据具体情况可以选择合适的探测方法来进行管线的探测工作。
