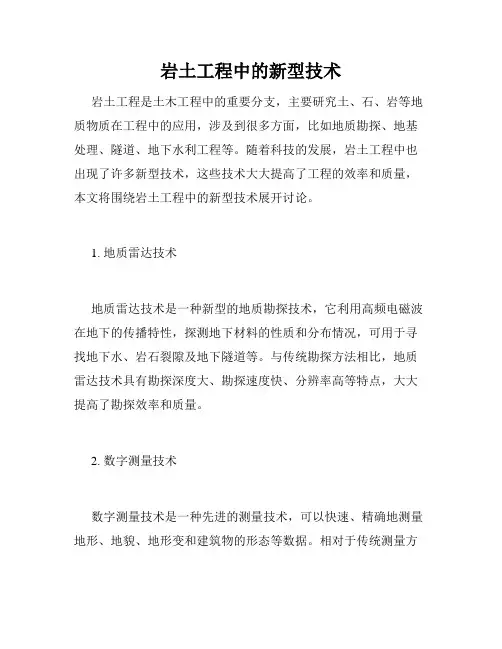

岩土工程中的新型技术岩土工程是土木工程中的重要分支，主要研究土、石、岩等地质物质在工程中的应用，涉及到很多方面，比如地质勘探、地基处理、隧道、地下水利工程等。
随着科技的发展，岩土工程中也出现了许多新型技术，这些技术大大提高了工程的效率和质量，本文将围绕岩土工程中的新型技术展开讨论。
1. 地质雷达技术地质雷达技术是一种新型的地质勘探技术，它利用高频电磁波在地下的传播特性，探测地下材料的性质和分布情况，可用于寻找地下水、岩石裂隙及地下隧道等。
与传统勘探方法相比，地质雷达技术具有勘探深度大、勘探速度快、分辨率高等特点，大大提高了勘探效率和质量。
2. 数字测量技术数字测量技术是一种先进的测量技术，可以快速、精确地测量地形、地貌、地形变和建筑物的形态等数据。
相对于传统测量方法，数字测量技术无需人工操作，采用自动化设备收集数据，避免了人为误差和测量不全面的问题，提高了数据的精度和可信度。
3. 精准施工技术精准施工技术是指在岩土工程施工过程中，利用先进的技术手段和设备，有针对性地进行施工，以达到更好的效果。
主要包括：GPS定位技术、激光测量技术、自动化液压工具、自动定位抽水系统等。
这些技术可以帮助工程人员快速掌握工程现状，准确定位施工点，提高施工效率和质量，减少人为误差和不必要的资源浪费。
4. 监测预警技术监测预警技术是用于岩土工程建设过程中，对工程过程和环境参数进行监测、预警和分析的一种科学技术。
通过实时反馈监测数据，可以及时掌握工程变形情况和环境参数变化情况，对工程的安全稳定运行提供实时支持。
常见的监测预警技术包括：摆振监测技术、变形监测技术、环境监测技术等。
5. 基于BIM的岩土工程施工管理技术BIM(Building Information Modeling)技术是集建筑学、机构学、信息技术等众多学科和技术于一体的复合性技术。
将BIM技术应用于岩土工程中的施工管理和监控，可以实现实时协同、信息互通、数据互通、资源共享等功能。

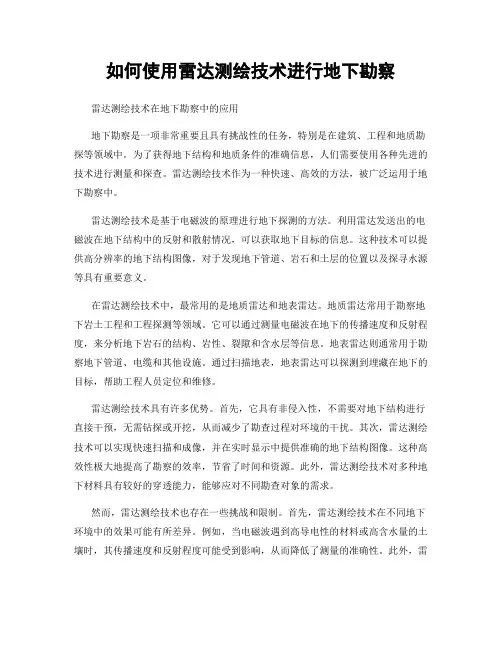

如何使用雷达测绘技术进行地下勘察雷达测绘技术在地下勘察中的应用地下勘察是一项非常重要且具有挑战性的任务，特别是在建筑、工程和地质勘探等领域中。
为了获得地下结构和地质条件的准确信息，人们需要使用各种先进的技术进行测量和探查。
雷达测绘技术作为一种快速、高效的方法，被广泛运用于地下勘察中。
雷达测绘技术是基于电磁波的原理进行地下探测的方法。
利用雷达发送出的电磁波在地下结构中的反射和散射情况，可以获取地下目标的信息。
这种技术可以提供高分辨率的地下结构图像，对于发现地下管道、岩石和土层的位置以及探寻水源等具有重要意义。
在雷达测绘技术中，最常用的是地质雷达和地表雷达。
地质雷达常用于勘察地下岩土工程和工程探测等领域。
它可以通过测量电磁波在地下的传播速度和反射程度，来分析地下岩石的结构、岩性、裂隙和含水层等信息。
地表雷达则通常用于勘察地下管道、电缆和其他设施。
通过扫描地表，地表雷达可以探测到埋藏在地下的目标，帮助工程人员定位和维修。
雷达测绘技术具有许多优势。
首先，它具有非侵入性，不需要对地下结构进行直接干预，无需钻探或开挖，从而减少了勘查过程对环境的干扰。
其次，雷达测绘技术可以实现快速扫描和成像，并在实时显示中提供准确的地下结构图像。
这种高效性极大地提高了勘察的效率，节省了时间和资源。
此外，雷达测绘技术对多种地下材料具有较好的穿透能力，能够应对不同勘查对象的需求。
然而，雷达测绘技术也存在一些挑战和限制。
首先，雷达测绘技术在不同地下环境中的效果可能有所差异。
例如，当电磁波遇到高导电性的材料或高含水量的土壤时，其传播速度和反射程度可能受到影响，从而降低了测量的准确性。
此外，雷达测绘技术对地下目标的探测深度也有一定限制，通常在几十米以上。
针对这些问题，人们不断进行研究和改进，以提高雷达测绘技术的应用范围和准确性。
在实际应用中，雷达测绘技术需要经过一系列的步骤才能获得准确的地下勘察结果。
首先，需要选择合适的地下雷达设备，并根据勘察目标确定最佳的测量参数，如频率、功率和采样率等。

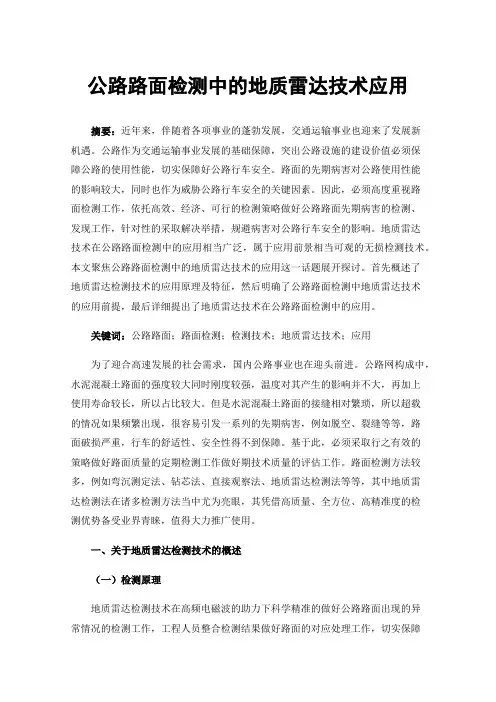

公路路面检测中的地质雷达技术应用摘要：近年来，伴随着各项事业的蓬勃发展，交通运输事业也迎来了发展新机遇。
公路作为交通运输事业发展的基础保障，突出公路设施的建设价值必须保障公路的使用性能，切实保障好公路行车安全。
路面的先期病害对公路使用性能的影响较大，同时也作为威胁公路行车安全的关键因素。
因此，必须高度重视路面检测工作，依托高效、经济、可行的检测策略做好公路路面先期病害的检测、发现工作，针对性的采取解决举措，规避病害对公路行车安全的影响。
地质雷达技术在公路路面检测中的应用相当广泛，属于应用前景相当可观的无损检测技术。
本文聚焦公路路面检测中的地质雷达技术的应用这一话题展开探讨。
首先概述了地质雷达检测技术的应用原理及特征，然后明确了公路路面检测中地质雷达技术的应用前提，最后详细提出了地质雷达技术在公路路面检测中的应用。
关键词：公路路面；路面检测；检测技术；地质雷达技术；应用为了迎合高速发展的社会需求，国内公路事业也在迎头前进。
公路网构成中，水泥混凝土路面的强度较大同时刚度较强，温度对其产生的影响并不大，再加上使用寿命较长，所以占比较大。
但是水泥混凝土路面的接缝相对繁琐，所以超载的情况如果频繁出现，很容易引发一系列的先期病害，例如脱空、裂缝等等，路面破损严重，行车的舒适性、安全性得不到保障。
基于此，必须采取行之有效的策略做好路面质量的定期检测工作做好期技术质量的评估工作。
路面检测方法较多，例如弯沉测定法、钻芯法、直接观察法、地质雷达检测法等等，其中地质雷达检测法在诸多检测方法当中尤为亮眼，其凭借高质量、全方位、高精准度的检测优势备受业界青睐，值得大力推广使用。
一、关于地质雷达检测技术的概述（一）检测原理地质雷达检测技术在高频电磁波的助力下科学精准的做好公路路面出现的异常情况的检测工作，工程人员整合检测结果做好路面的对应处理工作，切实保障好路面的行车安全，将由于道路质量引发的公路交通事故的发生率控制在尽可能低的状态。
地质雷达法检测操作规程1、地质雷达法合用范围地质雷达法可用于地层划分、岩溶和不均匀体的探测、工程质量的检测，如检测衬砌厚度、衬砌暗地里的回填密实度和衬砌内部钢架、钢筋等分布，地下管线探查及隧道超前地质预报等。
2、地质雷达主机技术指标：（1）系统增益不低于150dB；（2）信噪比不低于60dB；（3）采样间隔普通不大于0.5ns、A/D模数转换不低于16位；（4）计时误差小于1ns；（5）具有点测与连续测量功能，连续测量时，扫描速率大于64次/秒；（6）具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能；（7）具有现场数据处理功能，实时检测与显示功能，具有多种可选方式和现场数据处理能力。
3、地质雷达应符合下列要求：（1）探测体的厚度大于天线有效波长的1/4，探测体的宽度或者相邻被探测体可以分辨的最小间距大于探测天线有效波第一聂菲儿带半径。
（2）测线经过的表面相对平缓、无障碍、易于天线挪移。
（3）避开高电导屏蔽层或者大范围的金属构件。
4、地质雷达天线可采用不同频率的天线组合，技术指标为：（1）具有屏蔽功能；（2）最大探测深度应大于2m；（3）垂直分辨率应高于2cm。
5、现场检测（1）测线布置1、隧道施工过程中质量检测应以纵向布线为主，横向布线为辅。
纵向布线的位置应在隧道的拱顶、摆布拱腰、摆布边墙和隧道底部各布置一条；横向布线可按检测内容和要求布设线距。
普通情况线距8～12m；采用点测时每断面不少于6点。
检测中发现不合格地段应加密测线或者测点。
2、隧道竣工验收时质量检测应纵向布线，必要时可横向布线。
纵向布线的位置应在隧道拱顶、摆布拱腰和摆布边墙各布一条；横向布线线距8～12m；采用点测时每断面不少于5个点。
需确定回填空洞规模和范围时，应加密测线和测点。
3、三线隧道应在隧道拱顶部位增加2条测线。
4、测线每5～10m应有一历程标记。
（2）介质参数的标定：检测前应对衬砌混凝土的介电常数或者电磁波速做现场标定，且每座隧道不少于一处，每处实测不少于3次，取平均值为该隧道的介电常数或者电磁波速。

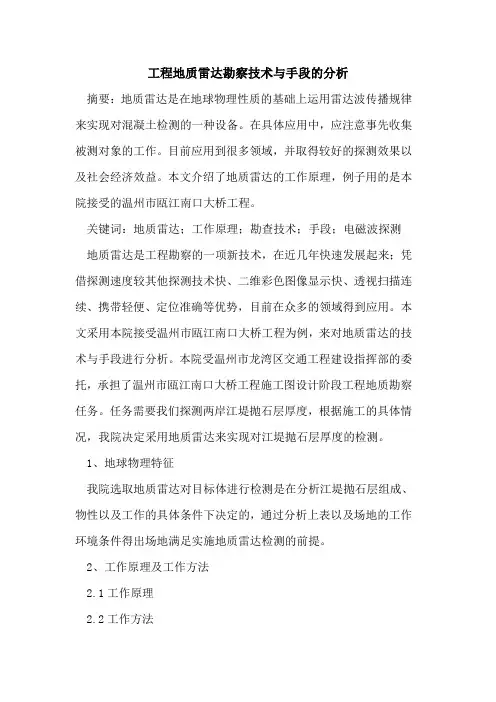

工程地质雷达勘察技术与手段的分析摘要：地质雷达是在地球物理性质的基础上运用雷达波传播规律来实现对混凝土检测的一种设备。
在具体应用中，应注意事先收集被测对象的工作。
目前应用到很多领域，并取得较好的探测效果以及社会经济效益。
本文介绍了地质雷达的工作原理，例子用的是本院接受的温州市瓯江南口大桥工程。
关键词：地质雷达；工作原理；勘查技术；手段；电磁波探测地质雷达是工程勘察的一项新技术，在近几年快速发展起来；凭借探测速度较其他探测技术快、二维彩色图像显示快、透视扫描连续、携带轻便、定位准确等优势，目前在众多的领域得到应用。
本文采用本院接受温州市瓯江南口大桥工程为例，来对地质雷达的技术与手段进行分析。
本院受温州市龙湾区交通工程建设指挥部的委托，承担了温州市瓯江南口大桥工程施工图设计阶段工程地质勘察任务。
任务需要我们探测两岸江堤抛石层厚度，根据施工的具体情况，我院决定采用地质雷达来实现对江堤抛石层厚度的检测。
1、地球物理特征我院选取地质雷达对目标体进行检测是在分析江堤抛石层组成、物性以及工作的具体条件下决定的，通过分析上表以及场地的工作环境条件得出场地满足实施地质雷达检测的前提。
2、工作原理及工作方法2.1工作原理2.2工作方法地质雷达的探测方法有宽角法、剖面法、投射法以及多天线法等。
其中常用的是宽角法、剖面法，而投射法、多天线法是在宽角法、剖面法的基础上发展来的。
2.2.1透射法透射法是一种数据采集、处理的方法。
它的工作方法是通过两个井间的透射旅行时、振幅数据来绘制两孔间电性变化的层析图像。
该方法的使用范围是近距离孔间观测、桥梁和古建筑等质量状况的检测。
2.2.2剖面法剖面法能够准确的放映正对测线下方地下各个放射面的起伏变化情况。
在实际中应用较多，工作方法是有固定间隔的发射线、接受线同步移动（移动方向沿着测线）测量的方法。
测量的结果制作成剖面图像，图像的横坐标是天线的地表测线的位置，纵坐标是反射波的双程走时。

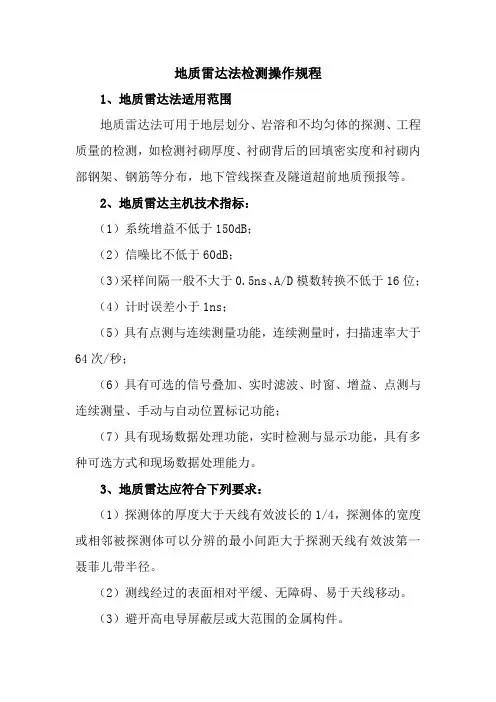

地质雷达法检测操作规程1、地质雷达法适用范围地质雷达法可用于地层划分、岩溶和不均匀体的探测、工程质量的检测，如检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布，地下管线探查及隧道超前地质预报等。
2、地质雷达主机技术指标：（1）系统增益不低于150dB；（2）信噪比不低于60dB；（3）采样间隔一般不大于0.5ns、A/D模数转换不低于16位；（4）计时误差小于1ns；（5）具有点测与连续测量功能，连续测量时，扫描速率大于64次/秒；（6）具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能；（7）具有现场数据处理功能，实时检测与显示功能，具有多种可选方式和现场数据处理能力。
3、地质雷达应符合下列要求：（1）探测体的厚度大于天线有效波长的1/4，探测体的宽度或相邻被探测体可以分辨的最小间距大于探测天线有效波第一聂菲儿带半径。
（2）测线经过的表面相对平缓、无障碍、易于天线移动。
（3）避开高电导屏蔽层或大范围的金属构件。
4、地质雷达天线可采用不同频率的天线组合，技术指标为：（1）具有屏蔽功能；（2）最大探测深度应大于2m；（3）垂直分辨率应高于2cm。
5、现场检测（1）测线布置1、隧道施工过程中质量检测应以纵向布线为主，横向布线为辅。
纵向布线的位置应在隧道的拱顶、左右拱腰、左右边墙和隧道底部各布置一条；横向布线可按检测内容和要求布设线距。
一般情况线距8～12m；采用点测时每断面不少于6点。
检测中发现不合格地段应加密测线或测点。
2、隧道竣工验收时质量检测应纵向布线，必要时可横向布线。
纵向布线的位置应在隧道拱顶、左右拱腰和左右边墙各布一条；横向布线线距8～12m；采用点测时每断面不少于5个点。
需确定回填空洞规模和范围时，应加密测线和测点。
3、三线隧道应在隧道拱顶部位增加2条测线。
4、测线每5～10m应有一历程标记。
（2）介质参数的标定：检测前应对衬砌混凝土的介电常数或电磁波速做现场标定，且每座隧道不少于一处，每处实测不少于3次，取平均值为该隧道的介电常数或电磁波速。
地质雷达探测实施方案地质雷达是一种非侵入式的地质勘查工具，它可以通过发送电磁波并接收反射信号来获取地下结构的信息。
地质雷达在地质勘查、环境监测、土地利用规划等方面具有广泛的应用。
然而，地质雷达的实施方案需要考虑多方面的因素，包括勘查目标、勘查区域、数据处理和地质解释等。
下面是一个地质雷达探测实施方案的示例：1. 勘查目标确定确定勘查的目标是地质雷达探测实施方案的第一步。
根据需要可以选择探测地下水资源、地下岩石结构、地下洞穴或地下建筑等不同的目标。
确定勘查目标后，可以进一步确定勘查区域和采集方案。
2. 勘查区域选择根据勘查目标确定的勘查区域应具有代表性和典型性。
同时，需要考虑地形条件、土壤类型、植被覆盖等因素对地质雷达信号的干扰。
在选择勘查区域时，可以结合地理信息系统（GIS）的技术来进行分析和评估。
3. 探测方案设计根据勘查目标和勘查区域的特点，设计适当的探测方案。
需要确定合适的频率、天线布置方式和采样参数。
频率选择应根据探测深度和分辨率进行权衡，天线布置方式应考虑采样的均匀性和高效性。
采样参数包括采样间距、扫描速度和采集时间等。
4. 数据采集和处理根据探测方案设计，进行数据采集工作。
通过地质雷达设备发送电磁波并接收反射信号，采集地下结构的数据。
采集到的原始数据需要进行预处理，包括去除干扰信号、纠正地面波等。
然后，根据数据的特点选择合适的数据处理方法，如叠加处理、滤波和全波形反演等。
5. 地质解释和成果展示根据处理后的数据，进行地质解释工作。
地质解释包括对地下结构的识别、划分和分析，可以使用地质图像处理软件和地质模型构建软件等工具进行。
最后，根据地质解释结果生成相应的地质图或报告，用于成果的展示和应用。
在实施地质雷达探测的过程中，还需要注意以下几点：1. 安全措施：注意设备的安全使用，避免电磁辐射对人体造成伤害。
在工作现场，需要进行现场勘察和安全评估，确保勘查过程中的安全。
2. 数据质量控制：对采集的数据进行质量控制，包括校准仪器、记录环境条件和校准标准样品等。

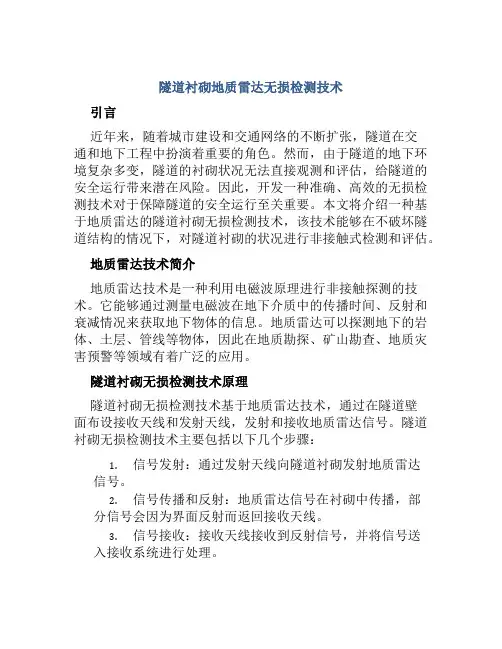

隧道衬砌地质雷达无损检测技术引言近年来，随着城市建设和交通网络的不断扩张，隧道在交通和地下工程中扮演着重要的角色。
然而，由于隧道的地下环境复杂多变，隧道的衬砌状况无法直接观测和评估，给隧道的安全运行带来潜在风险。
因此，开发一种准确、高效的无损检测技术对于保障隧道的安全运行至关重要。
本文将介绍一种基于地质雷达的隧道衬砌无损检测技术，该技术能够在不破坏隧道结构的情况下，对隧道衬砌的状况进行非接触式检测和评估。
地质雷达技术简介地质雷达技术是一种利用电磁波原理进行非接触探测的技术。
它能够通过测量电磁波在地下介质中的传播时间、反射和衰减情况来获取地下物体的信息。
地质雷达可以探测地下的岩体、土层、管线等物体，因此在地质勘探、矿山勘查、地质灾害预警等领域有着广泛的应用。
隧道衬砌无损检测技术原理隧道衬砌无损检测技术基于地质雷达技术，通过在隧道壁面布设接收天线和发射天线，发射和接收地质雷达信号。
隧道衬砌无损检测技术主要包括以下几个步骤：1.信号发射：通过发射天线向隧道衬砌发射地质雷达信号。
2.信号传播和反射：地质雷达信号在衬砌中传播，部分信号会因为界面反射而返回接收天线。
3.信号接收：接收天线接收到反射信号，并将信号送入接收系统进行处理。
4.数据处理和分析：通过处理和分析接收信号，提取出衬砌的信息，如衬砌的位置、变形情况等。
5.结果展示和评估：将处理得到的信息进行可视化展示，并进行评估和判断。
隧道衬砌无损检测技术优势相比于传统的检测方法，隧道衬砌无损检测技术具有以下几个优势：1.非接触式检测：地质雷达技术是一种非接触式探测技术，可以在不破坏隧道结构的情况下进行检测。
2.高效快速：隧道衬砌无损检测技术可以实现较快的检测速度，大大提高了检测的效率。
3.多参数信息获取：通过地质雷达技术，可以获取到衬砌的位置、变形情况等多个参数信息，为后续评估和维护提供详细数据支持。
隧道衬砌无损检测技术应用案例隧道衬砌无损检测技术已经在实际工程中得到了广泛的应用。
地质雷达在隧道工程质量检测中的应用
地质雷达技术是一种非常高效的隧道施工质量控制方法。
它可以通过探测地下障碍物、岩层结构、水位、地下空洞等，实时监测隧道施工过程中的地质变化情况，防止隐患，及
时采取措施，确保施工质量。
1.隧道中断面检测
在隧道施工过程中，地质雷达可以对隧道中断面进行检测。
通过记录隧道各个位置上
的电磁波反射和衰减程度，可以了解隧道断面内部结构、岩层情况、障碍物等信息，帮助
探测未知地下障碍物，及时处理隐患，避免在施工过程中出现问题。
2.坑壁稳定性评估
在隧道施工中，不同地质条件下的岩石的稳定性往往会影响到隧道施工的进度和效果。
通过地质雷达的探测，可以判断坑壁的稳定性情况，为工程施工提供准确的数据支持，同
时也能提高施工效率和安全性。
3.精确定位地下管线和隧道
在进行隧道施工前，了解地下管道和隧道的精确定位可以帮助施工人员规避障碍物、
制定施工方案及节省施工成本等。
地质雷达技术可以通过探测管线和隧道的电磁波反射来
精确定位地下管线和隧道，帮助施工人员制定合理的施工方案。
4.检测地下水位和水流情况
隧道施工中，地下水位和水流情况可能会对施工造成一定的干扰和威胁。
地质雷达可
以对地下水位和水流情况进行测量，及时了解地下水的分布、流向、排水等情况，并通过
数据分析和预测，提供实时的施工指导和保障。
综上所述，地质雷达在隧道工程中的应用非常广泛，可以为隧道施工过程中的质量控
制提供有力的保障。
通过地质雷达技术的使用，可以有效预测施工中可能遇到的难点和问题，为隧道工程的顺利进行提供有力的技术支持。
物探技术1地质雷达及其探测技术应用领域：地质雷达在考古、市政建设、建筑、铁路、公路、水利、电力、采矿、航空等领域都有广泛应用。
地质雷达最早用于工程场地勘查：解决覆盖层厚度、松软层厚度及分布、基岩风化层界面及分布、基岩节理和断裂带、地下水分布、普查场地地下溶洞、空洞、塌陷区、地下人工洞室、地下排污巷道、地下排污管道及地下管线等，在回填等松软层上，探查深度可达20m以上，在致密或基岩上探查深度可达30m以上；工程质量检测及病害诊断：近年来，国内外铁路公路等地下隧道、公路及城市道路路面、机场跑道、高切坡挡墙等重要工程项目的工程质量检测及病害诊断中，广泛采用雷达技术。
主要检测衬砌厚度、破损、裂隙、脱空、空洞、渗漏带、回填欠密实区、围岩扰动等，路面及跑道各层厚度、破损情况，混凝土构件中的空洞、裂隙及钢筋分布等，检测精度可达毫米级；地下埋设物与考古探察：考古是地质雷达应用较早的领域，探测古建筑基础、地下洞室、金属物品等，在城市改造中用雷达可探测地下埋设物，如电力管网、输水管道、排污管道、输汽管网、通讯管网等；隧道超前跟踪探测及预报：地质雷达可预测前方50m范围内的断层、溶洞、裂隙带、含水带等地质构造；地质雷达在矿井中的探测应用：我国煤矿及金属矿山很多，煤矿及金属矿山地质构造相当复杂，地质雷达已开始用于矿山井下，在矿井可用在掘进头前方超前探测及预测、巷道顶底板及两邦探测，主要用来探测断层、陷落柱、溶洞，裂隙带、采空区、含水带、煤厚、顶底板、瓦斯突出危险带、金属富矿带等。
技术特点：煤炭科学研究总院重庆分院吸取国内外地质雷达优点，积多年探测经验，先后研制成F、KDL系列防爆地质雷达及其探测技术，同时还引进美国SIR—10H型工程雷达和加拿大EKKO-100型雷达。
F、KDL系列防爆地质雷达由防爆工业控制机、发射机、接收机、系列天线、采集和处理软件、高速通讯线缆等组成。
可超前探测50米范围内的断层，陷落柱，含水带等地质构造。
一、绪言随着科技的不断发展，地质雷达技术在工程地质勘探、矿产资源调查、地下结构探测等领域得到了广泛应用。
本次实习旨在通过实际操作，了解地质雷达的工作原理、操作方法以及数据分析，提高我们对地质雷达技术的认识和实际应用能力。
二、实习目的1. 理解地质雷达的工作原理和基本组成。
2. 掌握地质雷达仪器的操作方法和使用技巧。
3. 学会地质雷达数据的采集、处理和分析。
4. 培养地质雷达在工程地质勘探中的应用能力。
三、实习内容1. 地质雷达原理及仪器介绍地质雷达是一种非接触式、高分辨率、高精度的地下探测仪器。
它利用电磁波在地下介质中传播的特性，通过发射和接收电磁波信号，分析地下介质的电磁性质，从而实现地下目标的探测。
本次实习主要使用的是MTR-III地质雷达系统，该系统由主机、发射天线、接收天线、数据采集系统等组成。
主机负责控制整个雷达系统的运行，发射天线负责发射电磁波，接收天线负责接收反射回来的电磁波信号。
2. 实习操作（1）场地准备：选择合适的探测场地，确保场地干燥、平整，避免电磁干扰。
（2）仪器安装：按照操作手册将地质雷达系统安装好，包括主机、发射天线、接收天线等。
（3）参数设置：根据探测目的和场地条件，设置合适的探测参数，如频率、脉冲宽度、发射功率等。
（4）数据采集：启动雷达系统，按照预设的路径进行数据采集。
在采集过程中，注意观察接收天线的信号强度，确保数据质量。
（5）数据处理：将采集到的原始数据进行处理，包括滤波、去噪、提取反射波等。
3. 数据分析（1）反射波分析：根据反射波的时间、幅度、频率等特征，分析地下介质的分布情况。
（2）图像绘制：将处理后的数据绘制成雷达剖面图，直观地展示地下介质的分布情况。
（3）异常识别：根据雷达剖面图，识别地下异常体，如断层、裂隙、溶洞等。
四、实习成果通过本次实习，我们掌握了地质雷达仪器的操作方法、数据处理和分析技巧。
以下为部分实习成果：1. 采集到了高质量的地质雷达数据，绘制了雷达剖面图。
地质雷达检测方法
地质雷达检测方法是一种通过研究高频脉冲电磁波在介质中的传播速度、介质对电磁波的吸收以及电磁波在介质分界面的反射等，解决相关问题的方法。
其工作原理类似于地震勘探法，也是基于研究波在地下的传播时间、传播速度与动力学特征。
按检测时地质雷达仪器的发射和接收天线所处相对位置，可以选用剖面法、宽角法和共深度点法等观测方法，亦可根据检测需要选用透射法和单孔法、跨孔法等观测方法。
地质雷达检测方法适用于检测隧道围岩、模筑和喷射混凝土、钢筋、钢架等方面内容，主要包括隧道模筑和喷射混凝土的厚度、内部和背后（下部）的不密实、空洞、脱空、注浆效果、钢架和钢筋的安装配置、保护层厚度等检测项目。
第1篇一、实验目的本次实验旨在了解地质雷达的工作原理，掌握地质雷达仪器的操作方法，并通过实际操作，验证地质雷达在探测地下结构、岩土工程等领域中的应用效果。
二、实验原理地质雷达（Ground Penetrating Radar，GPR）是一种利用高频电磁波探测地下结构、岩土工程等的非接触式探测技术。
其工作原理是：主机通过天线向地下发射高频电磁波，当电磁波遇到不同电性差异的目标体或不同介质的界面时，会发生反射与透射。
反射波返回地面后，被接收天线所接收。
主机记录下电磁波从发射到接收的双程时间t和幅度与波形资料，通过对图像进行解释和分析，确定不同界面及深度、空洞等。
三、实验仪器1. 地质雷达主机：美国SIR-20型地质雷达。
2. 天线：270MHz和100MHz高频天线。
3. 数据采集系统：与主机相连的笔记本电脑。
四、实验步骤1. 确定探测区域：选择合适的探测区域，并对区域进行清理，确保无障碍物。
2. 测线布置：根据探测深度要求，选择合适的天线。
本次实验采用270MHz和100MHz高频天线。
针对地下通道，测线垂直通道延伸的方向布设；针对城墙，测线沿城墙走向及垂直城墙走向进行探测。
3. 测量参数设置：根据《岩土工程勘察规范》（GB50021-2001），设置测量参数，包括时窗范围、采样率、扫描率等。
4. 数据采集：启动地质雷达主机，进行连续测量，记录下电磁波从发射到接收的双程时间t和幅度与波形资料。
5. 数据处理与分析：将采集到的数据导入数据处理软件，对数据进行滤波、去噪等处理，分析地下结构、岩土工程等信息。
五、实验结果与分析1. 地下通道探测：通过对地下通道的探测，发现地下通道的走向、深度、宽度等信息。
结果显示，地下通道的走向与测线布置方向一致，深度约为5.0m，宽度约为2.0m。
2. 城墙探测：通过对城墙的探测，发现城墙的厚度、结构等信息。
结果显示，城墙的厚度约为1.5m，结构较为完整。
3. 数据处理与分析：通过对数据的滤波、去噪等处理，提高了探测结果的准确性。
钻孔地质雷达技术在水文与工程地质中的应用随着科学技术的发展，现如今钻孔雷达技术在国外已经被广泛的应用到各个领域中。
但是在我国，钻孔地质雷达技术依旧是一项新技术，目前被广泛的应用在水文地质与工程地质的勘察中，并取得了一定的发展成果。
利用钻孔地质雷达技术可以很好的检测出水文地质与工程地质存在的质量问题，为问题的处理和解决提供依据。
本文将对转孔地质雷达技术在水文与工程地质中的应用进行分析，以促进我国转孔地质雷达技术的发展。
标签：钻孔地质雷达技术;水文地质;工程地质;应用通常情况下，在水文地质和工程地质的检测中会遇到断层、裂隙带以及溶洞等地质问题。
如果在施工之前不对地质进行良好的排查，在施工过程中，一旦遇到上述问题，就会严重的影响施工的进度。
因此快速有效地获取准确的地质信息对工程建筑来讲是至关重要的。
现如今钻孔地质雷达技术的应用，在很大程度上提高了探测的效率和探测的准确性，因其具备的高分辨率和抗干扰能力等特点，使其能够迅速查明整个地面的地质情况。
1、钻孔地质雷达技术的简介钻孔地质雷达是一种能够确定地下介质的广谱电磁技术，这种技术的频率一般为50～250赫兹，能够实现一定距离内穿透岩石介质。
在原理上，钻孔地质雷达与地面的地质雷达一样，都是需要两个天线，一个用来发射高频宽带的电磁波，一个用来接收地下岩石的发射波。
在钻孔地质雷达进行探测地质信息时，电磁波在传输过程中会受到岩土电磁性质和几何形态的影响，进而使接收端接收的电磁波强度和波形发生变化。
因此，需要根据接收的电磁波双程走时、振幅和波形等信息对地下岩土介质结构特征进行推测。
但是在探测过程中，地下岩土介质的电导率达到一定值时，会导致雷达单孔反射测量失效，这也就是说在高导率的地下岩土介质中是不能保障电磁波是以波的形式进行传播，而对于这种地下岩土介质就只能使用跨孔测量或孔中地面测量，利用首波振幅和到达时间获取地质信息。
2、钻孔地质雷达技术的种类目前，钻孔地质雷达技术主要有三种类型，分别是单孔反射技术、蹲孔层成像技术以及垂直剖面测量技术。
.. .. 地质雷达测量技术
内容提要：本文在简述地质雷达基本原理的基础上，介绍了地质雷达检测隧道衬砌质量的工作方法，通过理论分析、实际资料计算、实测效果等方面说明采用地质雷达技术检测隧道衬砌质量的必要性和可靠性。 关键词：地质雷达 测量技术 1 前言 地质雷达（Geological Radar）又称探地雷达（Ground Penetrating Radar），是一项基于不破坏受检母体而获得各项检测数据的检测方法，在我国已在数百项工程中得到了应用，并取得了显著成效。同时，随着交通、水利、市政建设工程等基础设施的大力发展，以及国家对工程质量的日益重视，工程实施过程中仍急需用物理勘探的手段解决大量的地质难题，因此，地质雷达极其探测技术市场前景十分广阔。 地质雷达作为一项先进技术，具有以下四个显著特点：具有非破坏性；抗电磁干扰能力强；采用便携微机控制，图象直观；工作周期短，快速高效。它不仅用于管线探测，还可用于工程建筑，地质灾害，隧道探测，不同地层划分，材料，公路工程质量的无损检测，考古等等。 2 地质雷达技术原理
地质雷达是运用瞬态电磁波的基本原理，通过宽带时域发射天线向地下发射高频窄脉冲电磁波，波在地下传播过程中遇到不同电性介质界面时产生反射，由接收天线接收介质反射的回波信息，再由计算机将收到的数字信号进行分析计算和成像处理，即可识别不同层面反射体的空间形态和介质特性，并精确标定物体的深度（图1）。 ..
.. 图1 地质雷达检测原理图
3 雷达的使用特性 3.1 无损、连续探测，不破坏原有母体，避免了后期修补工作，可节约大量的时间和费用。 3.2 操作简便，使用者经过2－3天培训就能掌握。 探测时，主机显示器实时成像，操作人员可直接从屏幕上判读探测结果，现场打印成图，为及时掌握施工质量提供资料，提高了检测速度和科学水平。并且通过数据分析，还可以了解道路的结构情况，发现道路路基的变化和隐性灾害，使日常管理和维护更加简单。 3.3 测量精度高，测试速度快。在车载工作方式下，测试速度大大提高，当车速达80Km/h时，系统仍能正常工作。 3.4 收、发天线离地面的探测高度可以针对不同的埋地目标进行调整，以达到最佳的探测能力和探测分辨率：同时还可以调节收发天线之间的距离寻找系统工作的最好效果。 3.5 测点密度不受限制，便于点测和普查。 工作方式的灵活使得用户可以连续普查某一段工程的质量,也可随时对异常区域进行重点探测和分析。 3.6 便于维护与保养。 本系统采用了结构化设计，对于使用不当或其它原因造成的质量问题，简单地更换接插件即可保证雷达的正常工作。 3.7 可扩充配置。 通过选择相应的发射源和收发天线，再配上相应的处理软件，就可以在中、深层探测范围，如地下管线、地基空洞、钢筋分布、堤坝密实程度等方面扩大应用。
4 地质雷达在检测隧道衬砌质量中的应用 新建隧道施工中为确保隧道衬砌质量，采用传统“钻、看”的检测方法显然已不能满足“多断面、全方位”的检测要求，业主和施工单位都在探索采用无损检测技术有效监控和确保隧道衬砌质量的新方法。 隧道衬砌的质量检测包括1)隧道衬砌厚度，2)隧道衬砌背后未回填的空区，3)隧道衬砌的密实程度，4)施工时坍方位置及坍方的处理情况。5)有时还可检测围岩中地下水向隧道侵入的位置。
4.1 工作方法 .. .. 在检测隧道之前，一般沿隧道拱顶、左拱腰和右拱腰，以及左边墙和右边墙做5条测线。对于特殊的检测位置要特殊布线方能达到检测结果的精度。布线时还要注意周围的详细情况，应该远离地面噪声源，剖面线必须能提供测区内充分的细节，并使工作量最小。 在实际测量时根据所需达到的精度选择天线的频率。频率高的天线发射的雷达波主频高，分辨率高，但穿透距离小；频率低的天线发射的雷达波主频低、分辨率低，但是穿透深度大。若选用450～500MHZ的工作天线，它的波长为20～30CM，检测衬砌厚度有足够的分辨率，并可达到2cm左右的精度，可探测约2.5m深。 雷达检测时，需将发射和接收天线与隧道衬砌表面密贴（见图2、图3），沿测线滑动，由雷达仪主机高速发射雷达脉冲，同时进行快速连续采集。为此，需使用工作台架，便于将天线举起密贴于衬砌。为保持工效，天线沿测线以5km/h左右的速度匀速滑动。为此，在卡车车厢上用钢管搭架并铺木板制成工作平台。雷达每秒发射20－30个脉冲，若检测时天线的行走速度为1m/s(3.6km/h),则每米有测点20～30个；若天线的行走速度为1.5m/s(5.4km/h)，则每米有测点15～22个。都能保证检测的精度。 雷达时间剖面上各测点的位置要和隧道实际里程相联系。为保证点位的准确，在隧道壁上每5m作一标志，标上里程。当天线对齐某一标记时，由仪器操作员向仪器输入信号（收集数据程序里的标记命令，可自行设置），在雷达记录中每10m作一标记（有必要可每5m作一标记），内业资料整理时，根据标记和记录的首、末标记及工作中间核查的里程，在雷达的时间剖面图上标明里程。 ..
..
图2隧道拱腰检测 图3隧道拱顶检测
4.2 地质雷达的资料处理及探查效果 4.2.1 资料处理和编录整理以及设计资料的汇集 现场采集的数据要经过简单的虑波、去噪、均衡等处理，打印成时间剖面图。时间剖面图是用来作判断和计算的基本图件，需要精心制作。1km的测线，图纸连接起来约有15～20米长，打印这些图纸的时间往往要长于现场采集的时间。 为了使图纸的计算与实际里程相符，必须在图纸上标注里程及5米或10米的间隔标记，并要将一些特殊的情况，如电气化线路隧道中的锚节点位置、隧道中的变截面位置、灯或通风机位置等标于图上。 对隧道衬砌质量作检测和评价，还必须掌握该隧道的设计情况，如围岩分类、设计参数、施工方法和步骤等，特别是长隧道、地质条件复杂、设计参数变化多，有时还由不同单位分段施工，掌握这些资料，对探查资料判断和隧道质量评价很有必要。而熟悉和掌握这些资料和情况又需要检测人员下工夫去研究。 4.2.2 地质雷达探查的典型图像 4.2.2.1衬砌界线 混凝土衬砌、喷射混凝土与围岩（或其间空区中的空气）有明显的介电常数差，因此在时间剖面图上，衬砌底面和岩石之间有明显的界线。雷达发射的直达波延续4个周期以上，0～12ns左右的目标物的反射波均与它相叠。雷达的直达波呈现几条平直的水平同相轴的图像，而围岩开挖总有.. .. 或大或小的不平，故衬砌底界，即它与围岩的分界面的反射波同相轴一般为有起伏的非直线图像，这是很容易辨认的。喷射混凝土与模筑衬砌介电常数有差别，但不是很大，他们之间若接触很好或粘结，则可能没有明显的反射波或仅有微弱的反射波。如果喷射混凝土中钢质拱架和钢筋网，则由于它们可强烈地反射雷达波，故可看到连续的绵延的反射图像（见图4）。在实际检测时最好是找一已知厚度的同介质的物体检测一下，将实际速度求出来，在处理时将速度输入处理软件相应的参数位置即可求得较精确的数据。在处理软件上即可直接读出衬砌的厚度。
图4喷砼底界(1)与模筑衬砌底(2)界图像 4.2.2.2拱架与钢筋网 雷达对钢质的拱架及钢筋网有很好的反映。见图5中的钢筋网图像。
图5衬砌中的钢筋网(1)和变截面干扰(2)
2 1
1 2 ..
.. 4.2.2.3空洞与较大的空隙 喷射混凝土与模筑衬砌间不超过1m2的空隙等，其典型图像是一个双曲线形同相轴（它与溶洞、坍方回填体中的空洞图像相近）。 大的空区则需从喷层面与模筑衬砌间不粘接这种情况去判断（见图6、图7）。对于喷射混凝土和衬砌的复合式衬砌，二者之间的空隙应在雷达图像上有如下特征：喷层表面和模筑衬砌底面因存在空隙与空气相接触而产生较强的反射波，在图像上出现清晰而连续的同相轴，喷层与模筑衬砌间粘接较好时出现的不清晰或不存在反射同相轴或钢拱架和钢筋网形成的断续而延绵的图像有所区别。采用灰度方式打印的时间剖面对此反映不够清晰，在作资料判断时在计算机显示屏上显示出彩色色条图像，不同颜色色条反映不同的反射波振幅，根据由颜色来反映的反射波振幅大小来分辨喷层与模筑混凝土间是否有空隙。若反射波振幅较大，则表明二者间有空隙，振幅最大者为空隙较大者。但应说明，干燥空气中雷达波速为30cm/ns，而水中雷达波速为3.35cm/ns，相差很大。夹于二层衬砌间的空隙应为潮湿的空气，波速难以测定。故空高值难以精确计算，只能给出概略值。(参照经验的介质参数给定相应的速度，求得相应的空高值)
图6复合式衬砌两层间的空区图像 图中1为喷射砼底界2为模筑衬砌底界;3为两层间粘合较好的喷层面4为两层间空的喷层面
2 1 3 4 ..
.. 图7衬砌背后较长空区图像 4.2.2.4坍方 发生过坍方的地方雷达图像有两个特征： 1)发生坍方处，岩体的表面与回填的物质有明显的界面，在图像上可以辨认； 2)发生坍方处，岩体有松动，松动的岩体的节理面等对雷达波反射，使坍方处岩体产生比未坍岩体强而深的反射图像。坍方往往与地下水活动相伴，或坍方后岩体松动易导引地下水汇集，地下水的活动在图像中有反映。 坍方后回填若有空洞，可在图像上反映(见图8)。
空区 ..
.. 图8一处坍方图像 图中1为钢拱架，2为衬砌底界，3为回填体中的空洞 4.2.2.5地下水 地下水往往沿岩体中节理裂隙向隧道渗流。水对雷达波的反射，造成地下水运动强烈地段明显的雷达波反射特征。地下水渗入到衬砌中也对雷达有明显的反射。 由于隧道的开挖，在岩体中出现空区，形成水压为0的集水空间，因此，即使开挖时干燥的隧道，在开挖后2、3年，甚至运行几年后，也可能产生水的聚集，出现水害。在处理漏水时，掌握围岩中地下水通道的位置是很必要的。 4.2.2.6围岩中的溶洞的图像 有些隧道穿过石灰岩等易溶蚀的岩体，隧道围岩中有溶洞，这是潜在的危险。检测中可发现这些溶洞。 4.2.2.7地质雷达对混凝土密实度的检测 衬砌密实度好的混凝土的雷达波形较平(见图9)，衬砌密实度较差的雷达的波形起伏较大（见图10），衬砌背后混凝土不密实的波形和正常波形的区别更明显(见图11、图12)。
1 2
