纸板变压环压试验机

  • 格式：doc
  • 大小：374.00 KB
  • 文档页数：3

★★★纸品试验机系列★★★
1、纸板环压试验机—1页
2、纸张耐折试验机—2页
3、纸箱破裂强度试验机—3页
（环压试验机）
一、产品简介：
纸板环压试验机系列试验机可配合多种材料做全方位之测试,在纸张包装材料方面, 进行多种纸张品质测试，即环压（RCT）、平压（FCT）、边压（ECT）、粘合（PAT）及一般抗压（CMT）等5种测试, 是结合多项功能于一身之测试设备。

二、设计标准：TAPPI-T472、T808、T810、T811、T818, JIS-P8126, GBT 2679.6，GBT 2679.8，GBT 2679.17
三、主要技术参数：
1、容量：10,20,50,100,200kg(可任选)；
2、分解度：1/10,000；
3、精度：≤1%
4、显示方式：LED显示
5、压板：100×100mm或视平压试样直径而定；
6、压缩间距：80mm；
7、压板平行度：±0.05mm
8、环压试样：152.4×12.7mm
9、边压试样：25×100mm
10、测试速度：12.7mm/min
11、马力：1/8HP；
12、外型尺寸：(L×W×H)430×420×690mm
13、重量：45kg；
14、电源：1∮，AC220V,1.5A
一、产品简介
纸张耐折试验机是光机电一体化结构，能够对被测试样的双折次数进行自动计数。

仪器采用光电控制技术能使折叠夹头在每次实验后自动归位，方便了下一次的操作。

仪器具备强大的数据处理功能：不但能够对单一试样的双折次数及相应的对数值进行转换，而且能够统计同组多个试样的实验数据，能够统计出同组试样的最大值、最小值、平均值和变异系数，这些数据被存储在微电脑内，并能通过数码管显示。

除此之外，仪器还具有打印功能：根据国际GB/T2679.5-1995对耐折度实验报告的要求，将被测试样的各统计数据按实验报告的要求进行打印。

二、主要性能特点
1、微型计算机控制技术：仪器采用双CPU电脑芯片同时工作，可同时进行采样、测控及显示，测量更准确快速，操作更简单，使用更方便。

2、测试完毕，自动回到零位功能；
3、采用精密电机伺服控制，定位精确；
4、自动测量、统计、打印测试结果，并具有数据保存功能；
5、中文图形菜单显示操作界面，使用简单方便；
6、高速微型打印机；
7、机电一体化现代设计理念，结构紧凑，外观美观大方，维修方便；
三、主要技术参数：
1、电源AC220V±10% 50HZ
2、测量范围0～99999次
3、折叠角度135°±2°
4、张力范围 4.9～14.7N
5、折叠头缝合规格0.25mm、0.50mm、0.75mm、1.00mm四种
6、折叠口圆角半径R0.38mm±0.02mm
产品简介：
全自动纸箱破裂试验机采用液压递增法原理，使用先进的微电脑检测控制系统和数字信号处理技术测定纸板耐破度，合 ISO 2759《纸板耐破度的测定》、和GB/T1539《纸板的测定法》标准，适用各类纸板及皮革、布皮革等耐破强度试验。

技术参数：
1、自动夹紧和松开装置,试样夹持力:＞690kPa（可调节）
2、测试系统密封性:1min内压降＜10%Pmax
3、分辨率:1kPa;
4、排气量:（0.02~0.3）m3/min
5、额定压力:( 0.6~0.7)
6、测试单位：Pa、kPa、kgf
7、重量: 约50kg 液压油 :甘油 85%, 蒸馏水 15%
8、夹环材质:不锈钢 SUS 304#
9、夹环口径:上环 :Φ 31.50mm 下环 :Φ 31.50mm
10、体积：44×42×56cm
11、电源：AC220V±10% , 50Hz 120W
12、耐破度测量范围： 0~~100kgf
13、气压源：min.6kg/cm² (客户自备)
14、加压速度：170±15ml/min
15、标准配送:扳手一个,专用甘油1瓶,校正片10片,橡皮膜1片
16、打印测试值(最小值、最大值、平均值、时间）
17、气源：空压机（客户自备）。

合集下载

纸板边压环压强度测试仪测试方法

纸板边压环压强度测试仪测试方法

纸板边压环压强度测试仪测试方法耐破强度是静态破裂强度，单位千帕（Kpa）。

耐破强度可由耐破强度测试仪测定。

瓦楞原纸和箱纸板等原料的耐破强度符合相关标准，瓦楞纸板的耐破强度可以由所用的原料推测得出，它等于各层箱纸板的耐破强度之和再乘以系数0.95，与瓦楞层无关。

边压强度和环压强度：边压强度即瓦楞纸板的边缘压缩强度，单位牛/米（N/m）。

环压强度RCT主要是指箱板和瓦楞纸的横向压缩强度，单位牛/米（N/m）。

瓦楞纸板的边压强度与箱板纸和瓦楞纸的环压强度RCT有关。

纸板边压强度测试纸板的边压强度测试目前的执行标准是：《GB/T6546-1998瓦楞纸板边压强度的测定法》，该标准里面明确规定了纸板边压强度的测试方法纸板的边压强度单位以N/m表示。

要求用100X25的标准试样边压仪上以12.5mm/min的速度进行施压，测试出压溃时的较大力，记录该较较大力即为边压强度值。

边压强度的试样制备是要求很严格的，尤其是对试样的短边上的平行度要求上。

在制备试样过程中均采用边压取样器来实现。

在测试过程中，标准试样还要用边压导块辅助试样垂直立于边压仪的试验平台上，用于保证试样和边压仪上下压板垂直，在边压仪的上下压板接触了试样后，方可将边压靠块取出，防止在测试结束后，边压仪的上下压板将边压导块压死。

影响后续的测试。

产品简介赛成自主研发的HY-01微电脑电子压缩试验仪适用于瓦楞纸板、纸张的环压强度、边压强度、粘合剥离强度、平压强度等强度的检测。

该仪器是造纸企业、纸板生产企业、纸箱生产企业、纸箱使用企业以及质量监督检验部门理想的辅助试验工具。

测试标准GB/T 2679.8《纸和纸板环压强度的测定》GB/T 6546《瓦楞纸板边压强度的测定》GB/T 6548《瓦楞纸板粘合强度的测定》GB/T 2679.6《瓦楞原纸平压强度的测定》GB/T22874《单面和单瓦楞纸板平压强度的测定》ISO 12192《纸和纸板----压缩强度-----环压法》ISO 7263《瓦楞芯纸----实验室起楞后平压强度的测定》测试项目1、配备环压试验中心盘和环压专用取样器，进行环压强度试验（RCT）；2、配备边压（粘合）试样取样器和辅助导块，进行瓦楞纸板边压强度试验（ECT）；3、配备剥离强度试验架，进行瓦楞纸板粘合（剥离）强度试验（PAT）；4、配备平压试样取样器，进行瓦楞纸板平压强度试验（FCT）；5、配备槽纹仪和辅助器具，进行实验室槽纹试验（CCT和CMT）。

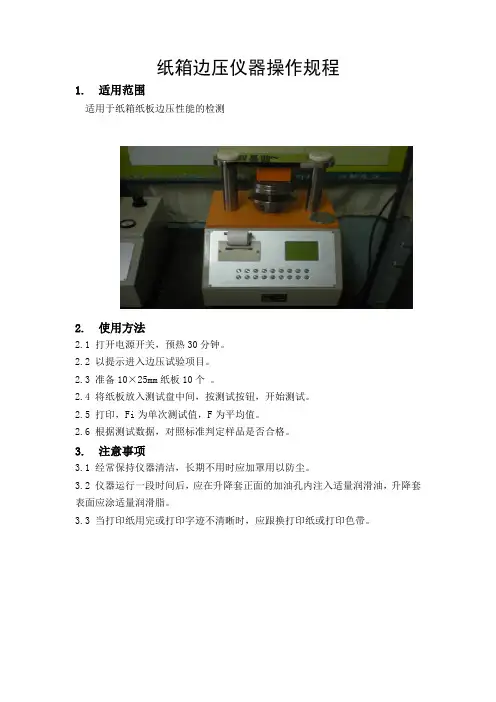

纸箱边压仪操作规程

纸箱边压仪操作规程

纸箱边压仪器操作规程
1. 适用范围
适用于纸箱纸板边压性能的检测
2. 使用方法
2.1 打开电源开关，预热30分钟。

2.2 以提示进入边压试验项目。

2.3 准备10×25mm纸板10个。

2.4 将纸板放入测试盘中间，按测试按钮，开始测试。

2.5 打印，Fi为单次测试值，F为平均值。

2.6 根据测试数据，对照标准判定样品是否合格。

3. 注意事项
3.1 经常保持仪器清洁，长期不用时应加罩用以防尘。

3.2 仪器运行一段时间后，应在升降套正面的加油孔内注入适量润滑油，升降套表面应涂适量润滑脂。

3.3 当打印纸用完或打印字迹不清晰时，应跟换打印纸或打印色带。

纸板边压强度试验机

纸板边压强度试验机

纸板边压强度试验机
简介
纸板边压强度试验机是用于测试纸板边部承受外力时的耐力极限。

该测试机通过对纸板边部进行压力测试，确定纸板抵抗该压力的耐受能力，以此评估纸板的质量和强度。

这是纸品行业中最基本的物理力学测试仪器之一。

设备结构
纸板边压强度试验机主要由上下两个部分组成。

下部是固定的载荷座板，上面安装有移动油缸、电动液压泵和压板。

压板安装在流动油缸的活塞杆上。

油缸与油缸之间可以相互拆卸、组合，并可自由调节，以适应不同规格的试件测试。

仪器配备了一台计算机，可以在测试时自动采集、分析并显示测试曲线。

工作原理
将待测试的纸板制成矩形条状，然后安装在测试台中心的载荷座板上，开始测试前需要调整好测试参数供给装置。

通过电动液压泵将液压油供给到移动油缸中，使其带动压板移动并施加到测试样品上。

在测试的过程中，可以通过计算机显示当前测试样品的压力情况、时间、压缩速率等参数。

直到样品破裂，记录测试结果。

应用
纸板边压强度试验机广泛应用于纸品、造纸、纸制品等行业的品质控制和研发方面。

在不同的领域，测试标准和测试参数也会有所不同。

通常，在测试中，需要准确控制试样的尺寸、纤维方向和试样的结构。

测试结果可以帮助企业检验产品质量、制定生产标准和进行质量改进。

总结
纸板边压强度试验机是一种简单有效的测试设备，它通过对纸板边部的压力测试，帮助企业评估纸板的物理强度和抗压性能，提高产品质量和生产效率。

同时，它还可以为企业提供科学依据，制定更好的生产标准和质量改进方案。

纸板环压强度试验机 强度试验机常见问题解决方法

纸板环压强度试验机 强度试验机常见问题解决方法

纸板环压强度试验机强度试验机常见问题解决方法纸板环压强度试验机工作原理，纸板环压强度试验机测试标准，纸板环压强度试验机特点一、豪恩系列纸板边压环压试验机的工作原理：将装置好试样试验夹具置於上下两压盘之间，然后施予规定之速度，下压盘向上压缩试验时，上压盘上端的荷重元即感受到压力，并将压力转换成电压讯号输给显示器解析，同时压力值显示于气力显示屏上。

4.1环压用于厚度在1mm以下之瓦楞芯纸及牛皮纸等。

试样152X12.7mm置于环状之容器内，以本机检验其挺立方向之耐压强度。

4.2边压用于厚度在8mm以下之瓦楞纸，试样10025mm置于100100mm压板下用两块导块固定，以本机检验其挺立方向之竖压强度。

4.4纸护角纵向抗压：取300MM长度试样5个，将试样垂直放置于压缩试验机两平板的中央，活动板以100mm/min2mm/min的速率压缩试样直至压溃，记录压溃时的抗压最大值。

取五板样品的平均值。

用途：本机专门切取环压或其他试验用之试样，其刀刃组合精密，使试样边缘能够平整。

拉伸强度试验机紧要用于各种金属、非金属及复合材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等力学性能指标的测试。

系统接受微机闭环掌控，具有宽广精准的加载速度和测力范围，对载荷、位移的测量和掌控有较高的精度和灵敏度。

试验机主机的设计具有外形美观、操作便利、性能稳定牢靠的特点，无污染、噪音低、效率高。

拉伸强度试验机工作环境：1.室温10―35℃。

2.相对湿度≤80%。

3.四周无振动，无腐蚀性介质，无强磁场干扰。

4.电源电压波动不超过额定电压的10%。

5.在稳固的基础上水平安装，水平度为0.2/1000、性能及特点：1.接受交流伺服电机及交流伺服调速系统掌控试验过程，掌控精度及品质大大提高，平稳、低噪音（低速时基本上无噪音）并且掌控速度范围大大加宽（0.05—300mm/min），既有利于常规材料的低速试验（金属、水泥、混凝土等），又有利于非金属材料（橡胶等）高速试验，同时也可用于空载时快速调整试验空间，节省辅佑襄助试验时间。
