真空清洗炉安全操作规程
一、准备工作
1.检查供水压力、循环水流量是否正常。
2.检查仪表(温度表,压力表和真空表)是否正常。
3.检查回收罐是否正常,罐内废料是否清洁干净,密封是否正常。
二、操作过程
1.把清洗件吊入炉内,关好盖并用螺栓紧固好。
2.通水电时将泵手动,按泵启动使真空达到-0.08Mpa左右，如不到检查盖是否漏气。
3.当真空达到-0.08Mpa将泵手动开至自动泵,停止真空泵工作,再将加热开
关打开,清洗炉开始工作。
4.清洗炉自动工作过程:1)室温升到320℃,时间半小时(第1次升温)。
2)320℃恒温2小时。
3) 320℃升到520'C,时间半小时(第2次升温)。
4) 520℃恒温5小时，再10分钟后设定温度回到50℃。
5.关闭水电，打开盖冷却,清洗结束。
6.使用后,做好清洗炉卫生清理工作。
三、注意事项
1.真空度情况(如不上升,检查炉盖,回收罐门和真空泵)。
2.第1次升温在1小时后温度不到时，请电工检查电器。
3.第2次升温时检查真空泵是否自动工作.如不工作，检查是否打开自动键，再不行请机修检查。
4.起吊组件要检查挂钩是否正常,操作电动葫芦时严格按照电动葫芦操作规程操作。
5.作业过程注意烫伤，砸伤。
真空炉设备操作说明一、概述真空炉是一种常用的实验设备，主要用于高温下材料的加热、退火和烧结等工艺过程。
本操作说明旨在向用户介绍如何正确操作真空炉设备，以确保安全操作和有效实验结果。
二、设备准备1. 工作环境：确保操作环境安静、整洁，无杂物干扰。
2. 设备检查：在开始操作前，检查真空炉设备的各部件是否完好，如加热元件、温度控制器、真空度显示器等，确保正常工作。
3. 样品准备：根据实验要求，准备好待处理的样品，并确保其符合真空炉操作的要求。
4. 安全防护：在操作过程中，必须佩戴适当的安全防护用品，如防热手套、护目镜等。
三、操作步骤1. 打开电源：将真空炉的电源接通，确保设备处于工作状态。
注意检查设备的接地情况，避免发生电击事故。
2. 设置温度：根据需要，使用温度控制器设置所需的加热温度。
根据实验要求，选择合适的升温速率和保温时间。
3. 真空处理：通过真空泵将炉腔内的气体抽取，使其处于真空状态。
注意在操作前检查真空泵的工作情况和泵速是否符合实验要求。
4. 加热操作：确认设备处于真空状态后，启动加热系统，让炉腔内的温度逐渐升高至设定温度。
过程中可根据需要进行温度调节。
5. 保温操作：当达到设定温度后，保持一段时间，使样品充分受热并完成所需工艺。
期间可根据需要调整保温时间和温度。
6. 冷却操作：实验结束后，关闭加热系统，让真空炉自然冷却至室温。
不得急剧冷却以免对设备造成损坏。
7. 停止真空：待真空炉冷却至室温后，停止真空泵的工作，打开炉腔的气门，将外界气体充入炉腔，解除真空状态。
8. 清洁与维护：操作结束后，使用适当的清洁工具将真空炉的内外部进行清洁。
定期对设备进行维护和保养，以确保其正常运行。
四、安全注意事项1. 操作前务必熟悉真空炉设备的使用说明和安全操作要求。
2. 使用符合要求的电源和电器插座，确保设备的接地安全。
3. 在加热和保温过程中，注意防烫伤，佩戴防热手套并避免接触加热部件。
4. 真空泵工作时产生噪音和振动，注意操作过程中的听力保护和设备稳定。
真空炉操作规程
《真空炉操作规程》
一、安全注意事项
1. 操作人员必须戴防护眼镜和手套，以防止高温烫伤和化学品溅射。
2. 在操作真空炉时，严禁穿着宽松衣服或有悬挂物品，以免被卷入设备内部。
3. 操作人员应按照操作手册指导进行操作，严禁随意更改操作参数。
4. 在使用真空炉进行加热或冷却操作时，应确保周围环境通风良好，以免产生有害气体或气味。
二、操作程序
1. 启动真空炉前，应检查设备是否正常，包括真空泵、加热元件和温度控制系统等。
2. 打开炉门后，将待处理样品放置到炉腔内，并严格按照操作手册设置加热温度和真空度。
3. 炉腔内的操作需保持干燥清洁，避免有化学品残留，以免对设备造成损坏。
4. 完成实验后，停止加热并释放真空，待设备冷却完全后再打开炉门取出样品。
三、设备维护
1. 定期清洁真空炉内部，包括清除炉腔和门封周围的杂物和残留物。
2. 定期检查真空泵和加热元件的工作状态，如有故障及时进行维修或更换。
3. 在设备长时间不使用时，应进行适当的防潮处理，以免设备受潮生锈或损坏。
四、紧急情况处理
1. 如发生设备漏气或真空泵故障等紧急情况，应立即停止操作，并通知相关维修人员进行处理。
2. 在操作过程中如发现异味、异常声响或设备温度不稳定等情况，应及时停止操作，确保设备安全。
以上即为《真空炉操作规程》，操作人员在使用真空炉时务必严格遵守规程，确保设备安全运行和实验顺利进行。
印尼棉兰EPC项目固定式真空清扫设备技术资料项目单位：北京赛德联合机电设备技术有限公司目录1、产品名称、型号及规格2、产品工作原理3、主要技术参数4、产品主要构件的材料5、产品结构示意图、外形图、电器线路图6、产品安装说明及安装图7、产品运行、维护说明及注意事项一、产品名称、型号及规格1.1 设备名称：固定式真空清扫设备1.2 数量：３台1.3 设备型号及用途1.4 型号：SVAC-Ｓ-401.5 设备用途：锅炉本体、锅炉房及输煤系统的真空吸尘二、产品工作原理真空吸尘设备是利用电机通过皮带带动真空Array风机产生抽吸气流，将物料或粉尘吸入管道进入设备，再进行气料分离，物料落入料斗中。
不同的输送量和输送距离要求不同的风量和负压值，风量直接和输送效率有关，负压值和输送距离有关。
气料分离的是把进入管道以及到达设备的物料和气体进行分离，收集需要回收的物料。
该设备采用离心分离和筒式过滤器两级分离，第一级为离心分离，可达80~95%的过滤效率，第二级为筒式过滤，选用布袋过滤材质，过滤效率为99.9%的亚微级颗粒可以被过滤，所有被过滤的物料集中收集在一个端卸式的料斗内。
气体经过真空泵、消音器被排到大气中。
布袋过滤采用压缩空气反吹实现设备连续工作。
注：压缩空气需要现场业主提供：压力0.4~0.8Mba , 流量15CFM,设备接口：ZG1/4内螺纹当设备料斗满时，需要使用叉车把料斗从设备中移出，人工倒料。
设备工作原理图如下：二、主要技术参数三、产品主要构件的材料设备材质表四、产品结构示意图、外形图、电器线路图产品安装说明及安装图SVAC-S-40无需安装基础设备和管道系统的连接示意图(见产品外形尺寸及结构图CAD)：六、产品运行、维护说明及注意事项6.1 验收规程收到全部货物后，应立即检验有否外部损伤！！1．检查所有的金属板件与钢结构件，看是否有硬伤、扭曲、变形和断裂。
2．检查所有的接线，看是否有磨损、割痕、裂纹等，如发现有，则应在接电源之前进行修理或更换。

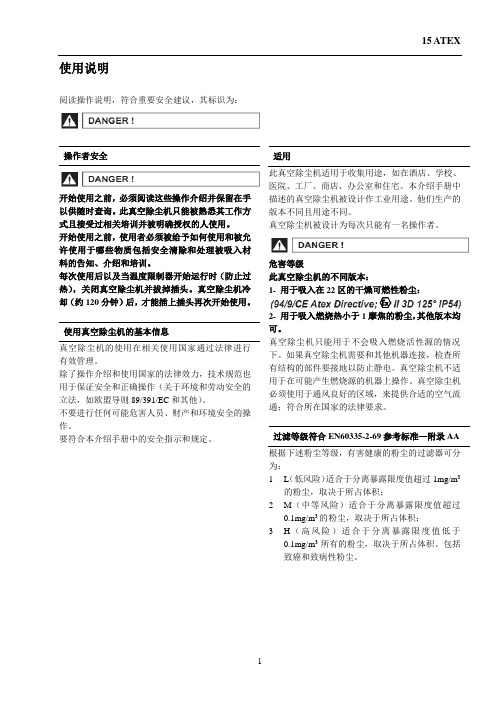

15 ATEX 使用说明阅读操作说明，符合重要安全建议，其标识为：操作者安全开始使用之前，必须阅读这些操作介绍并保留在手以供随时查询。
此真空除尘机只能被熟悉其工作方式且接受过相关培训并被明确授权的人使用。
开始使用之前，使用者必须被给予如何使用和被允许使用于哪些物质包括安全清除和处理被吸入材料的告知、介绍和培训。
每次使用后以及当温度限制器开始运行时（防止过热），关闭真空除尘机并拔掉插头。
真空除尘机冷却（约120分钟）后，才能插上插头再次开始使用。
使用真空除尘机的基本信息真空除尘机的使用在相关使用国家通过法律进行有效管理。
除了操作介绍和使用国家的法律效力，技术规范也用于保证安全和正确操作（关于环境和劳动安全的立法，如欧盟导则89/391/EC和其他）。
不要进行任何可能危害人员、财产和环境安全的操作。
要符合本介绍手册中的安全指示和规定。
适用此真空除尘机适用于收集用途，如在酒店、学校、医院、工厂、商店、办公室和住宅。
本介绍手册中描述的真空除尘机被设计作工业用途。
他们生产的版本不同且用途不同。
真空除尘机被设计为每次只能有一名操作者。
危害等级此真空除尘机的不同版本：1- 用于吸入在22区的干燥可燃性粉尘：2- 用于吸入燃烧热小于1摩焦的粉尘，其他版本均可。
真空除尘机只能用于不会吸入燃烧活性源的情况下。
如果真空除尘机需要和其他机器连接，检查所有结构的部件要接地以防止静电。
真空除尘机不适用于在可能产生燃烧源的机器上操作。
真空除尘机必须使用于通风良好的区域，来提供合适的空气流通；符合所在国家的法律要求。
过滤等级符合EN60335-2-69参考标准—附录AA 根据下述粉尘等级，有害健康的粉尘的过滤器可分为：1-L（低风险）适合于分离暴露限度值超过1mg/m3的粉尘，取决于所占体积；2-M（中等风险）适合于分离暴露限度值超过0.1mg/m3的粉尘，取决于所占体积；3-H（高风险）适合于分离暴露限度值低于0.1mg/m3所有的粉尘，取决于所占体积。
快速真空清洗炉VHT系列Distributed byHongkong Everest Industries Co., LimitedOptimaxx Pte Ltd.E-mail:vigorhsiao@这款清洗炉可以快速清洗机器产品线上最小的单元，采用真空加热达到汽化蒸发的目的。
清洗所需时间是由被清洗物体的重量和体积决定的，以下数据仅作为参考，设计理念聚合物重量融熔阶段时间(H）温度（℃)分解阶段时间(H）温度（℃)氧化阶段压力(Bar）时间(H)VHT系列机型适用行业及相应工件螺杆喷嘴注塑成型静态混合器过滤止回阀热流道螺杆螺纹元件挤出断路器板换网器过滤装置轮廓模吹膜机头纺丝组件喷丝板纤维计量泵纺丝箱纤维束过滤器适用的聚合物聚烯烃PE 、PP、PB……聚酯PET、PBT、PC……聚酰胺PA6、PA66……聚苯乙烯PS、SB、SAN……聚氨酯PUR共聚物ABS特殊聚合PVC、PTFEPPS、PEEK……清洗步骤1熔融阶段清洗部件在真空加热后，绝大多数聚合物开始滴落到废物收集器里面。
2分解阶段在第一阶段真空状态下没有滴落的聚合物，在催化剂的转化下分解成二氧化碳和水。
3氧化阶段分解阶段后剩下的残留物将通过空气控制开关输入空气后开始燃烧，在催化剂的作用下转化成二氧化碳和水。
清洗效果对比清洗前清洗后VHT卧式载物仓系列VHT立式载物仓系列Everest Industries , be your partner.。
印尼棉兰EPC项目固定式真空清扫设备技术资料项目单位：北京赛德联合机电设备技术有限公司目录1、产品名称、型号及规格2、产品工作原理3、主要技术参数4、产品主要构件的材料5、产品结构示意图、外形图、电器线路图6、产品安装说明及安装图7、产品运行、维护说明及注意事项一、产品名称、型号及规格1.1 设备名称：固定式真空清扫设备1.2 数量：３台1.3 设备型号及用途1.4 型号：SVAC-Ｓ-401.5 设备用途：锅炉本体、锅炉房及输煤系统的真空吸尘二、产品工作原理真空吸尘设备是利用电机通过皮带带动真空风机产生抽吸气流，将物料或粉尘吸入管道进入设备，再进行气料分离，物料落入料斗中。
不同的输送量和输送距离要求不同的风量和负压值，风量直接和输送效率有关，负压值和输送距离有关。
气料分离的是把进入管道以及到达设备的物料和气体进行分离，收集需要回收的物料。
该设备采用离心分离和筒式过滤器两级分离，第一级为离心分离，可达80~95%的过滤效率，第二级为筒式过滤，选用布袋过滤材质，过滤效率为99.9%的亚微级颗粒可以被过滤，所有被过滤的物料集中收集在一个端卸式的料斗内。
气体经过真空泵、消音器被排到大气中。
布袋过滤采用压缩空气反吹实现设备连续工作。
注：压缩空气需要现场业主提供：压力0.4~0.8Mba , 流量15CFM,设备接口：ZG1/4内螺纹当设备料斗满时，需要使用叉车把料斗从设备中移出，人工倒料。
设备工作原理图如下：二、主要技术参数序号项目固定式真空吸尘装置备注1 设备型号SVAC-S-402 设备功率(kW) 30kw3输送量(t/h) 额定值10 最大值124输送距离(m) 额定值120 最大值1505风量(m3/h) 额定值1250 最大值16006 真空度(kPa) -607 真空泵型号及驱动方式型号Durovac4512，电机驱动8 接口尺寸(DN) 100（设备接口）DN65（端管接口）9 滤袋材料及过滤级数PE806聚酯滤料，三级过滤离心，重力及布袋过滤10 排气标准(mg/m3) ≤2511 料斗容积(m3) 2 m312 清灰方式脉冲自动清灰13 排料方式人工倒灰14同时工作的吸口数量(个)2个DN65吸口15 机组噪声dB(A) ≤8516 外形尺寸(mm) 2100×1650×260017 重量1550kg18 数量(台) 3 露天布置三、产品主要构件的材料设备材质表序号部件名称材质及牌号单位尺寸（mm）数量/重量产地备注1 设备本体16Mn 台2100×1650×1台/1550kg 北京26002 设备支架Q235A 台950 1台/650kg 北京3 滤袋PE806聚酯只Φ320×660 4（2.2kg/只）北京4 系统附件组合件台600kg 北京四、产品结构示意图、外形图、电器线路图产品安装说明及安装图SVAC-S-40无需安装基础设备和管道系统的连接示意图(见产品外形尺寸及结构图CAD)：六、产品运行、维护说明及注意事项6.1 验收规程收到全部货物后，应立即检验有否外部损伤！！1．检查所有的金属板件与钢结构件，看是否有硬伤、扭曲、变形和断裂。
真空清扫系统安全操作及保养规程真空清扫系统是一个专业的工业清洁设备，使用它能够快速的清扫工业车间和设备上的灰尘，油污等物质。
但是在使用这个设备时我们必须遵守一些安全操作的规程，同时也需要进行定期的保养来延长设备的使用寿命。
本文将详细介绍真空清扫系统的安全操作和保养规程，让大家能够正确合理的使用这一设备，确保安全生产。
一、安全操作规程1.1 设备操作前的检查在使用真空清扫系统之前必须检查设备是否完好无损，包括电源、开关、插头、电线、吸嘴、过滤器等部件是否处于完好状态，并且检查吸烟机是否正常运作，同时检查所使用的插头与电源是否适配。
在正式使用之前，应根据设备使用手册及相关规定检查设备的电源线路是否接地。
1.2 使用设备前的准备在正式操作设备之前，需要先将设备的气密门关闭，并将连接真空泵的气压机开关关闭。
保证安装气密门的位置正确，并确保气密门的连接已经牢固。
在正式操作之前需要排放置于设备内的气体，这样可以防止在操作设备时产生气体堵塞。
1.3 使用设备时的注意事项在使用设备时，必须确保吸嘴正是贴合地面，不得悬空，以免压缩机过载。
同时，在操作设备时，需要留意设备的运行状态，掌握好一些基本的操作技巧，以避免设备在工作时出现异常状况。
在设备过程中，严禁操作人员进行调整、维修或其他操作。
1.4 停止使用设备时的注意事项在停止使用设备之前，需要关闭一切连接设备的开关，同时松开吸嘴与吸尘管之间的链接。
需要注意拆卸过滤器的顺序，以免在清洗过程中误拆，同时要保证设备放置的位置牢固稳定。
1.5 建立操作标准在使用真空清扫系统时，需要建立一个完善的操作规程，指导操作人员完成正确的操作流程。
建立操作标准可以有效地避免操作人员因误操作而造成设备的故障或者产生安全隐患，保障设备的正常使用。
二、设备保养规范真空清扫系统的操作人员需要定期对设备进行保养，这样可以更好地保证设备的正常使用寿命，同时避免因设备问题导致的安全事故的发生。
2.1 定期清洗过滤器在使用过程中，设备会积累大量的灰尘或杂质，因此需要定期清洗设备的过滤器，通常每个月一次。
真空清洗炉操作步骤1、打开废料收集罐，清理废料2、拉开炉门，放置被清洗的工件，将炉门、收集罐的柔性石墨密封圈装入槽内，再将炉门和收集罐分别锁紧，合上炉门，关上进气手阀。
3、打开进水总阀，调整水压指示在0.2Mp a 左右，合上电源总空气开关。
4、打开仪表开关，按下泵启动按钮主令开关，检查泵的旋转方向，调整真空泵补充水流量计，流量在160L/H和水喷淋洗器手阀调整在适当位置，检查炉门法兰和收集缸法兰是否密封，真空度是否良好，各流量计调节应灵活正常，所有水管连接处无漏水。
5、调节真空泵延时开泵时间继电器时间和延时停泵时间继电器时间。
关闭泵停止按钮，使真空泵主令开关置于自动位置。
6、根据清洗工艺，参照程序仪表PXR9使用说明书输入工作程序。
PXR5仪表设定：⑴按SEL键3S后，进入第一组参数。
Prog 斜玻/保温控制、设定AL1炉膛超温报警温度：510℃AL2真空泵自动开启温度：300℃LOC参数锁⑵第2组参数设定按SEL键5S后进入P I D HYS CTr L TC P-n2 P-SL P-SU P-Dp PV0F P-Df Aln2 STAT PTn SV-1 Tn1r Tn1S SV-2 Tn2r Tn2s SV-3 Tn-3r Tn-3s SV-4 Tn-4r Tn4s SV-5 Tn5r SV-6 Tn-6s SV-7 Tn-7r Tn-7s SV-8 Tn-8r Tn8s ModSV-1 第一段目标值300℃TM1r 第一段斜坡升温时30分钟TM1s 第一段保温时间1小时SV-2 第二段目标值470℃-500℃根据实际使用设定TM2r 第二段斜坡升温时间30分钟TM2s 第二段保温时间6小时SV-3 第三段目标值100℃（设定一个低值）Mod 模式设定127、催化仪表设定SV值设定300℃—350℃(体积较小的真空炉无催化)8、时间继电器设定。
（必顺使用时间继电器设在设有通电工作时设定）延时停泵8小时9、设定各仪表参数后，旋上加热主令开关，开始进入加热状态，在加热过程中，不要更改仪表参数，不要关闭仪表电源主令开关。
