第一章 课程设计任务书设计条件表液氯进口管DN50；液氯出口管DN50；空气进口管DN50；空气出口管DN50；安全阀接口DN50；压力表接口DN25. 液位计接口人孔按需设置。
第二章 绪论（一）设计任务：综合运用所学的专业课知识，设计一个第一类压力容器中的高度危险性内压容器——液氯储罐。
（二）设计思想：综合运用所学的专业课知识，以《课程设计指导书》为根，以《过程装备基础》为本，结合所学的专业课知识，对储罐进行设计。
在设计过程中综合考虑了经济效益，适用性，安全可靠性。
各项设计参数都正确参考了行业使用标准或国家标准。
第三章 材料及结构的选择与论证(一)材料选择纯液氯是高危害性的介质，但其腐蚀性小,贮罐可选用一般钢材,有因为使用温度为C 。
～4520 ，根据《课程设计指导书》中钢板的使用条件，应选用Q245R 或Q345R 。
常用的有20R 和16MnR 两种。
如果纯粹从技术角度看，建议选用20R 类的低碳钢板， 16MnR 钢板的价格虽比20R 贵，但在制造费用方面，同等重量设备的计价，16MnR 钢板为比较经济。
所以在此选择16MnR 钢板作为制造筒体和封头材料。
（二）结构选择与论证 （1）封头的选择从受力与制造方面分析来看，球形封头是最理想的结构形式。
但缺点是深度大，冲压较为困难；椭圆封头浓度比半球形封头小得多，易于冲压成型，是目前中低压容器中应用较多的封头之一。
平板封头因直径各厚度都较大，加工与焊接方面都要遇到不少困难。
从钢材耗用量来年：球形封头用材最少，比椭圆开封头节约，平板封头用材最多。
因此，从强度、结构和制造方面综合考虑，采用椭圆形封头最为合理。
（2）人孔的选择压力容器人孔是为了检查设备的内部空间以及安装和拆卸设备的内部构件。
人孔主要由筒节、法兰、盖板和手柄组成。
一般人孔有两个手柄。
本次设计在综合考虑公称压力、公称直径工作温度以及人孔的结构和材料等诸方面因素的情况下，选用回转盖带颈对焊法兰人孔。
30立方米液氯储罐的设计30立方米液氯储罐的设计目录1 引言 (1)2设计任务书 (2)3设计参数及材料的选择 (2)3.1 设备的选型与轮廓尺寸 (2)3.2 设计压力 (2)3.2 筒体及封头材料的选择 (5)3.3 许用应力 (5)4结构设计 (5)4.1筒体壁厚计算 (5)4.2 封头设计 (6)4.2.1 半球形封头 (6)4.2.2 标准椭圆形封头 (7)4.2.3 标准蝶形封头 (7)4.2.4 圆形平板封头 (8)4.2.5 不同形状封头比较 (9)4.3 压力试验 (9)4.4鞍座 (10)4.4.1鞍座的选择 (10)4.4.2 鞍座的位置 (11)5 结果 (13)参考文献 (15)1 引言液氯化学名称液态氯，为黄绿色液体，沸点-34.6℃，溶点-103℃，在常压下即气化成气体，吸入人体能严重中毒，有剧烈刺激作用和腐蚀性，在日光下与其它易燃气体混合时发生燃烧和爆炸，氯是很活泼的元素，可以和大多数元素（或化合物）起反应。
分子式：Cl2，相对分子量：70.906，性能：液氯为黄绿色的油状液体，有毒，在15℃时比重为1.4256，在标准状况下，沸点为-34.6℃，凝固点为-101.5℃。
在水分存在下对钢铁有强烈腐蚀性。
液氯为基本化工原料，可用于冶金、纺织、造纸等工业，并且是合成盐酸、聚氯乙烯、塑料、农药的原料。
危害特性：液氯不会燃烧，但可助燃。
一般可燃物大都能在氯气中燃烧，一般易燃气体或蒸汽也都能与氯气形成爆炸性混合物。
氯气能与许多化学品如乙炔、松节油、乙醚、氯、燃料气、烃类、氢气、金属粉末等猛烈反应发生爆炸或生成爆炸性物质。
它几乎对金属和非金属都有腐蚀作用。
健康危害：对眼、呼吸系统粘膜有刺激作用。
可引起迷走神经兴奋、反射性心跳骤停。
急性中毒：轻度者出现粘膜刺激症状：眼红、流泪、咳嗽，肺部无特殊所见；中度者出现支气管炎和支气管肺炎表现，病人胸痛，头痛、恶心、较重干咳、呼吸及脉搏增快，可有轻度紫绀等；重度者出现肺水肿，可发生昏迷和休克。
课程设计说明书题目名称：维持罐设计学生姓名：系部：化学工程系专业班级：指导教师：完成日期： 2011年12月24日课程设计评定意见设计题目：维持罐设计学生姓名：评定意见：评定成绩：指导教师（签名）：2012年12月30日课程设计任务书指导教师（签名）年月日摘要本文扼要介绍了维持罐的特点以及在工业中的发展，详细的阐述了维持罐的结构以及强度设计计算以及维护。
参照参考文献及维持罐的特性，根据设计压力确定壁厚，使维持罐有足够的腐蚀欲度，从而使设计结果达到最优化组合。
一个完整的维持罐主要是由圆柱形罐体、气体进出口、排污管、安全阀、压力表口、法兰等部件组成，同时考虑到安装和检修的需要，罐体上还要设置人孔、平台扶梯和吊柱等部件，整个罐体采用立式支撑式。
关键词：圆柱罐体、管法兰、人孔、补强目录课程设计任务书.............................................. 错误！未定义书签。
摘要.. (1)目录 (5)符号说明 (7)维持罐设计 (9)1.罐体壁厚设计 (9)2.封头厚度设计 (10)2.1计算封头厚度 (10)2.2校核罐体与封头水压试验强度 (10)3．鞍座 (11)3.1 罐体质量 (11)3.2 封头质量 (11)3.3水质量 (11)3.4 附件质量 (12)4.人孔 (13)5.人孔补强 (14)5.1确定壳体和接管的计算厚度及开孔直径 (14)5.2确定壳体和接管实际高度 (14)5.3计算需要补强的金属面积和可以作为补强的金属面积 (14)6. 接管 (15)6.1 水蒸气进料管 (15)6.2 出气管 (15)6.3排污管 (15)6.4压力表管 (15)7.设备总装配图 (16)7.1 CAD图（附最后） (16)7.2技术要求 (16)7.3技术特性 (17)参考文献 (1)致谢 (2)符号说明D——罐内径，mmiL——罐长度，mmP——计算压力，MPaC[]tσ——圆筒材料在设计温度下的许用应力，MPaC——钢板厚度的负偏差，mm1C——腐蚀裕量，mm2P——试验压力Tδ——圆筒的有效厚度eδ——圆筒的名义厚度nσ——圆筒材料在设计温度下的计算应力，MPa TM——容器的总质量h——封头内壁曲面高度iP——设计压力V——容器的体积F——每一支座承受的负荷σ——钢材的标准抗拉强度bG——重力加速度D——圆筒的外径oδ——接管有效厚度etC——厚度附加量δ——圆筒的计算厚度δ——圆筒设计厚度dφ——焊接接头系数f——强度消弱系数rB——有效宽度，mm d——开孔直径，mm维持罐设计1.罐体壁厚设计据分析，本维持罐选用MnR 16(即R Q 345)制作罐体和封头， 壁厚δ根据公式计算： []ctic P D P -=φσδ2 本维持罐取设计压力MPa 3.0，设计温度为150℃，由附表4-1查的mm D i 900=，[]MPa t163=σ，MPa s 325=σ，0.1=φ （双面焊对接接头）查表12-11压力容器钢板厚度负偏差取mm C 0.22=，于是： ()mm 83.03.00.116329003.0=-⨯⨯⨯=δ()mm C d 83.2283.02=+=+=δδ根据mm d 83.2=δ，由表12-9查得mm C 25.01=，又该值小于名义厚度的6%，所以钢板厚度负偏差，可以忽略不计mm C d 83.2083.21=+=+δ圆整后，取mm n 3=δ确定选取mm n 3=δ厚的R Q 345钢板制作罐体。

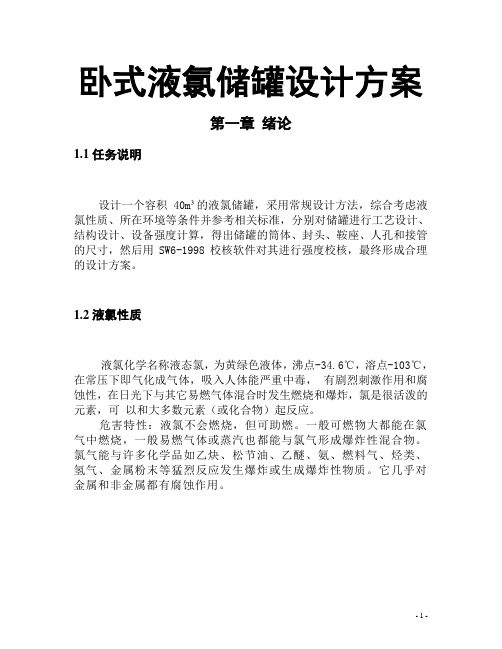

卧式液氯储罐设计方案第一章绪论1.1任务说明设计一个容积40m³的液氯储罐，采用常规设计方法，综合考虑液氯性质、所在环境等条件并参考相关标准，分别对储罐进行工艺设计、结构设计、设备强度计算，得出储罐的筒体、封头、鞍座、人孔和接管的尺寸，然后用SW6-1998校核软件对其进行强度校核，最终形成合理的设计方案。
1.2液氯性质液氯化学名称液态氯，为黄绿色液体，沸点-34.6℃，溶点-103℃，在常压下即气化成气体，吸入人体能严重中毒，有剧烈刺激作用和腐蚀性，在日光下与其它易燃气体混合时发生燃烧和爆炸，氯是很活泼的元素，可以和大多数元素（或化合物）起反应。
危害特性：液氯不会燃烧，但可助燃。
一般可燃物大都能在氯气中燃烧，一般易燃气体或蒸汽也都能与氯气形成爆炸性混合物。
氯气能与许多化学品如乙炔、松节油、乙醚、氨、燃料气、烃类、氢气、金属粉末等猛烈反应发生爆炸或生成爆炸性物质。
它几乎对金属和非金属都有腐蚀作用。
第二章工艺参数2.1设备的初步选型及轮廓尺寸根据《化工工艺设计手册》，目前常温压力储罐一般有两种形式：球形储罐和圆筒形储罐，其中圆筒形储罐加工制造安装简单，安装费用少，金属耗量大占地面积大，多以在总储存量小于500 m3 ，单罐容积小于1000 m3 时选用圆筒形储罐比较经济。
2.2设计温度设计温度的定义为：容器在正常工作情况下，所设定元件的金属温度，即金属截面的平均温度。
当元件金属温度不低于0℃时，设计温度不得低于元件可能达到的最高温度;当元件金属温度低于0℃时，其值不得高于元件金属可能达到的最高温度。
根据-20～45℃的工作温度，再考虑温度的波动，外界环境的变化等因素，我们将设计最高温度定为50℃,设计最低温度定为-20℃。
2.3压力容器的设计存储量W=ΦVρ=0.9*42.89*1.3141=50.73t式中：W---储存量，tΦ---装量系数V---压力容器容积ρ---设计温度下饱和液体密度，t/ m3第三章结构设计3.1 材料选择根据液氯的特性以及材料的综合机械性能和使用的经济型，选择Q345R作为筒体材料。
氯气缓冲罐的课程设计一、课程目标知识目标：1. 理解氯气的性质、用途及其在工业中的应用；2. 掌握氯气缓冲罐的工作原理、结构及其安全操作要求；3. 了解氯气在环境及人体健康方面的影响。
技能目标：1. 能够描述氯气缓冲罐的构造，并解释其各部分功能；2. 学会运用所学知识分析氯气缓冲罐在实际工业中的应用案例；3. 能够运用安全知识对氯气缓冲罐的操作流程进行评估。
情感态度价值观目标：1. 培养学生对化学工业中安全意识的认识，增强安全责任感；2. 培养学生关注环境保护，认识到化学物质对环境及人体健康的影响；3. 激发学生对化学学科的兴趣，鼓励探索精神，培养团队合作意识。
课程性质：本课程为化学学科选修课程，结合实际工业应用，注重理论知识与实际操作的融合。
学生特点：学生为九年级学生，具备一定的化学基础，对化学实验和实际应用有较高的兴趣。
教学要求：结合学生特点，注重启发式教学，以案例分析、小组讨论等形式，引导学生主动参与，提高学生的实践操作能力。
同时，关注学生情感态度的培养，使学生在学习过程中形成正确的价值观。
通过本课程的学习，期望学生能够达到以上设定的具体学习成果，为后续化学学习打下坚实基础。
二、教学内容1. 氯气的性质与用途- 理解氯气的物理、化学性质；- 掌握氯气在消毒、漂白等领域的应用。
2. 氯气缓冲罐的结构与工作原理- 学习氯气缓冲罐的构造，包括罐体、安全阀、压力表等部件；- 掌握氯气缓冲罐的工作原理及其在化工生产中的作用。
3. 氯气缓冲罐的安全操作- 分析氯气缓冲罐操作中可能存在的安全隐患；- 学习氯气缓冲罐的安全操作流程及事故处理方法。
4. 氯气对环境及人体健康的影响- 了解氯气排放对环境的影响；- 认识氯气泄漏对人体的危害及其防护措施。
教学大纲安排：第一课时：氯气的性质与用途第二课时：氯气缓冲罐的结构与工作原理第三课时：氯气缓冲罐的安全操作第四课时：氯气对环境及人体健康的影响教学内容进度：第一周：完成氯气的性质与用途的学习；第二周：学习氯气缓冲罐的结构与工作原理；第三周：进行氯气缓冲罐的安全操作学习；第四周：了解氯气对环境及人体健康的影响。
XX学院毕业设计(论文)DN1200液氯卸车缓冲罐设计所在学院机电学院专业机械设计制造及其自动化班级姓名学号指导老师2014年03月20诚信承诺我谨在此承诺：本人所写的毕业设计（论文）《DN1200液氯卸车缓冲罐设计》均系本人独立完成，没有抄袭行为，凡涉及其他作者的观点和材料，均作了注释，若有不实，后果由本人承担。
承诺人（签名）：2014 年03月20 日摘要压力容器是是指在承受一定压力的密闭容器，DN1200液氯卸车缓冲罐作为压力容器的一种，主要用于在液氯槽车装卸液氯时，在装置与槽车间起缓冲和平衡压力的中间设备。
本文扼要介绍了液氯缓冲罐的特点及在工业中的应用和发展，详细的阐述了液氯缓冲管的结构及强度设计计算及校核。
本文主要依据课题任务书及压力容器设计手册，并应用了相关设计软件校核参数，对容器进行强度的校核计算，大大提高了设计效率。
设计时综合考虑结构设计需要，选用经济的结构形式，同时满足制造、检修、装配、运输和维修等技术要求；强度计算的内容包括筒体材料，确定主要结构尺寸，满足强度、应力等技术要求，根据设计压力确定壁厚，是液氯缓冲罐有足够的腐蚀裕度，从而使设计结果达到最优化组合。
关键词：液氯缓冲管，结构设计，强度设计，补强计算AbstractPressure vessel is refers to under certain pressure airtight container, DN1200 liquid chlorine unloading buffer tank as a kind of pressure vessel, it is mainly used for the liquid chlorine tank lorry loading liquid chlorine, buffer and a balance between the device and tank pressure in the middle of the equipment. This paper briefly introduces the features of liquid chlorine buffer tank and the application in the industry and the development, detailed elaborated the liquid chlorine buffer tube structure and strength design calculation and checking.In this paper, according to the project specification and the pressure vessel design manual, checking parameters, and application of the relevant design software to strength check calculation of containers, greatly improve the design efficiency. Design considering structural design needs, choose the structure of the economy, at the same time meet the manufacture, maintenance, assembly, transportation and maintenance and other technical requirements; Strength calculation including the content of the cylinder material, determine the main structure size, satisfy the strength, stress and other technical requirements, according to the design pressure to determine the wall thickness, is the corrosion of liquid chlorine buffer tank has enough margin, so that the design results of optimizing combination.Key Words: Liquid chlorine buffer tube, structure design, strength design ,reinforcement calculation目录第一章绪论 (1)1.1氯气的特性及影响设计因数 (1)第二章缓冲罐在液氯卸车中的作用 (2)2.1液氯的应用和运输 (2)2.1.1液氯消毒的应用 (2)2.1.2液氯槽车的充装 (2)2.1.3液氯运输的风险 (3)2.2缓冲罐的作用和特点 (3)第三章缓冲罐结构设计 (4)3.1圆筒的设计 (4)3.2封头设计 (5)3.2.1若采用标准椭圆形封头 (5)3.2.2若采用标准蝶形封头 (6)3.3支腿的设计 (7)3.4支承式支座强度校核（标准支座JB/T4712.4-2007） (8)3..5容器法兰设计 (10)3.6接管设计 (11)第四章强度校核 (14)4.1内筒上封头内压计算 (14)4.2内筒下封头内压计算 (15)4.3窄面整体(或带颈松式)法兰计算 (16)结束语 (19)参考文献 (20)第一章绪论1.1氯气的特性及影响设计因数氯是一种非常活泼的非金属元素，有很强的氯化性，氯气和水反应生成生成次氯酸和盐酸。
