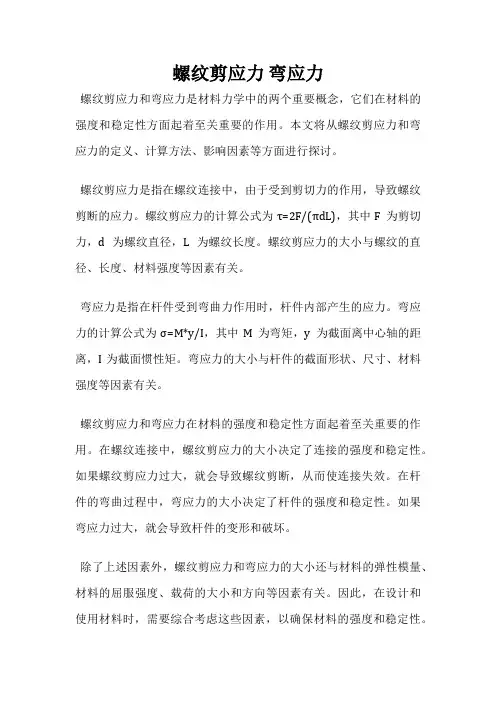

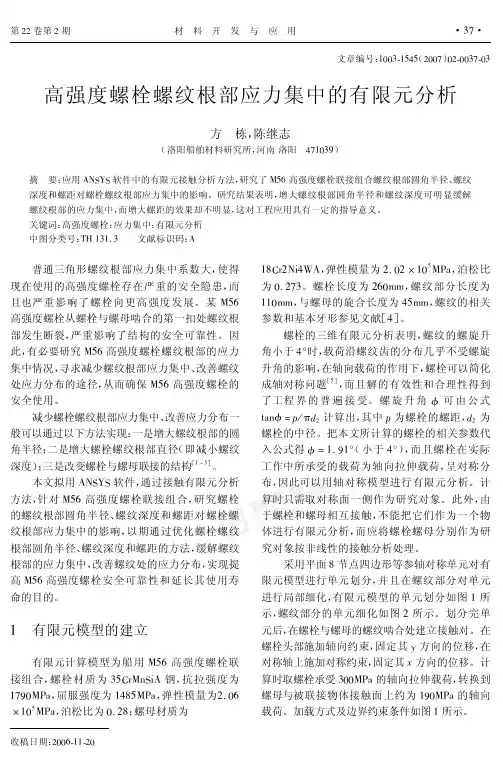

螺纹剪应力弯应力
螺纹剪应力和弯应力是材料力学中的两个重要概念，它们在材料的强度和稳定性方面起着至关重要的作用。
本文将从螺纹剪应力和弯应力的定义、计算方法、影响因素等方面进行探讨。
螺纹剪应力是指在螺纹连接中，由于受到剪切力的作用，导致螺纹剪断的应力。
螺纹剪应力的计算公式为τ=2F/(πdL)，其中F为剪切力，d为螺纹直径，L为螺纹长度。
螺纹剪应力的大小与螺纹的直径、长度、材料强度等因素有关。
弯应力是指在杆件受到弯曲力作用时，杆件内部产生的应力。
弯应力的计算公式为σ=M*y/I，其中M为弯矩，y为截面离中心轴的距离，I为截面惯性矩。
弯应力的大小与杆件的截面形状、尺寸、材料强度等因素有关。
螺纹剪应力和弯应力在材料的强度和稳定性方面起着至关重要的作用。
在螺纹连接中，螺纹剪应力的大小决定了连接的强度和稳定性。
如果螺纹剪应力过大，就会导致螺纹剪断，从而使连接失效。
在杆件的弯曲过程中，弯应力的大小决定了杆件的强度和稳定性。
如果弯应力过大，就会导致杆件的变形和破坏。
除了上述因素外，螺纹剪应力和弯应力的大小还与材料的弹性模量、材料的屈服强度、载荷的大小和方向等因素有关。
因此，在设计和使用材料时，需要综合考虑这些因素，以确保材料的强度和稳定性。
螺纹剪应力和弯应力是材料力学中的两个重要概念，它们在材料的强度和稳定性方面起着至关重要的作用。
在实际应用中，需要综合考虑各种因素，以确保材料的强度和稳定性。
螺纹接触面受力分析报告一、引言螺纹连接是机械制造中常用的连接方式之一，其与螺纹接触面的受力分析对于设计和安装具有重要意义。
本报告旨在通过理论分析和实验测试，对螺纹接触面的受力情况进行详细研究和分析，以期为相关领域的工程设计提供理论指导和实践经验。
二、螺纹连接的基本原理螺纹连接是通过螺纹副的配合，利用螺纹摩擦力和压力将零件连接在一起的一种方式。
螺纹连接的基本原理是通过螺纹的轴向拉力和径向压力使得螺纹接触面产生正常力和剪切力，从而实现零件的连接和传递力学性能。
三、螺纹接触面受力的理论分析1. 接触面的正应力分布螺纹接触面的正应力是由螺纹轴向拉力和径向压力共同作用产生的。
根据静力学原理和弹性力学理论，可以通过螺纹连接的几何参数和力学参数来计算接触面的正应力分布情况。
2. 接触面的剪应力分布螺纹接触面的剪应力是由螺纹轴向拉力和径向压力的共同作用产生的。
通过对螺纹副的配合间隙和材料力学性能进行分析，可以计算出接触面的剪应力分布情况。
四、实验测试结果及分析为验证理论分析的准确性，我们进行了一系列的实验测试。
我们选择了一种常用的螺纹连接，通过拉力试验和剪力试验来测试螺纹接触面的受力情况。
1. 拉力试验通过在螺纹连接上施加不同的拉力，记录螺纹接触面的变形情况和应力变化，得到了实验数据。
实验结果与理论分析基本一致，验证了理论模型的正确性。
2. 剪力试验通过在螺纹连接上施加不同剪力，记录螺纹接触面的变形情况和应力变化，得到了实验数据。
实验结果也与理论分析的结果相吻合，证明了理论模型的有效性。
五、螺纹接触面的优化设计通过理论分析和实验测试，我们发现螺纹接触面的受力情况与材料性能、几何参数及力学参数密切相关。
在实际设计中，我们可以通过优化这些参数来提高螺纹接触面的受力性能和连接强度。
例如，选择合适的材料、减小配合间隙、增大螺纹副的接触面积等。
六、结论通过对螺纹接触面受力的理论分析和实验测试，我们得出了以下结论：1. 螺纹接触面的受力分布与螺纹轴向拉力和径向压力有关；2. 接触面的正应力和剪应力呈现不均匀分布的特点；3. 优化设计螺纹连接的材料、几何参数和力学参数可以提高连接的强度和可靠性。

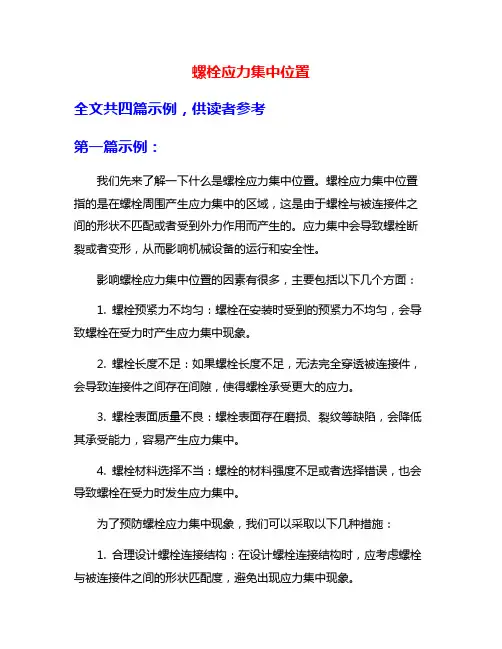

螺栓应力集中位置全文共四篇示例，供读者参考第一篇示例：我们先来了解一下什么是螺栓应力集中位置。
螺栓应力集中位置指的是在螺栓周围产生应力集中的区域，这是由于螺栓与被连接件之间的形状不匹配或者受到外力作用而产生的。
应力集中会导致螺栓断裂或者变形，从而影响机械设备的运行和安全性。
影响螺栓应力集中位置的因素有很多，主要包括以下几个方面：1. 螺栓预紧力不均匀：螺栓在安装时受到的预紧力不均匀，会导致螺栓在受力时产生应力集中现象。
2. 螺栓长度不足：如果螺栓长度不足，无法完全穿透被连接件，会导致连接件之间存在间隙，使得螺栓承受更大的应力。
3. 螺栓表面质量不良：螺栓表面存在磨损、裂纹等缺陷，会降低其承受能力，容易产生应力集中。
4. 螺栓材料选择不当：螺栓的材料强度不足或者选择错误，也会导致螺栓在受力时发生应力集中。
为了预防螺栓应力集中现象，我们可以采取以下几种措施：1. 合理设计螺栓连接结构：在设计螺栓连接结构时，应考虑螺栓与被连接件之间的形状匹配度，避免出现应力集中现象。
2. 均匀施加预紧力：在安装螺栓时，应均匀施加预紧力，避免螺栓受力不均匀而产生应力集中。
3. 选择合适的螺栓材料：在选择螺栓材料时，应根据实际使用环境和要求选择合适的材料，以确保螺栓能够承受相应的载荷。
4. 定期检查螺栓连接：定期检查螺栓连接的状态，及时发现问题并采取维护措施，可以有效预防螺栓应力集中现象的发生。
螺栓应力集中位置是影响螺栓连接稳定性和使用寿命的重要因素，我们在使用和设计螺栓连接时应该引起足够的重视。
通过合理设计、合理安装和定期检查，可以有效预防螺栓应力集中现象的发生，确保机械设备的安全运行。
希望本文可以对读者有所帮助，谢谢！第二篇示例：螺栓是一种用于连接两个或多个零部件的机械元件，常用于机械设备、汽车、船舶等领域。
螺栓在连接过程中承受着拉伸力、剪切力和扭矩等不同类型的载荷，因此螺栓的设计和安装必须符合一定的规范和标准，以确保连接的可靠性和安全性。

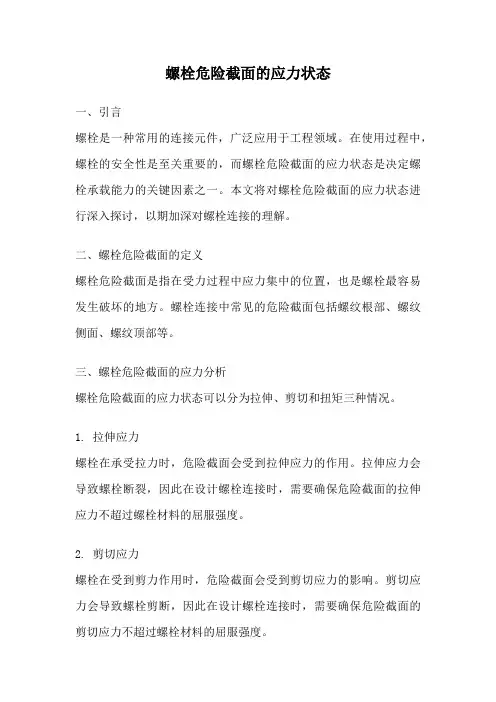

螺栓危险截面的应力状态一、引言螺栓是一种常用的连接元件，广泛应用于工程领域。
在使用过程中，螺栓的安全性是至关重要的，而螺栓危险截面的应力状态是决定螺栓承载能力的关键因素之一。
本文将对螺栓危险截面的应力状态进行深入探讨，以期加深对螺栓连接的理解。
二、螺栓危险截面的定义螺栓危险截面是指在受力过程中应力集中的位置，也是螺栓最容易发生破坏的地方。
螺栓连接中常见的危险截面包括螺纹根部、螺纹侧面、螺纹顶部等。
三、螺栓危险截面的应力分析螺栓危险截面的应力状态可以分为拉伸、剪切和扭矩三种情况。
1. 拉伸应力螺栓在承受拉力时，危险截面会受到拉伸应力的作用。
拉伸应力会导致螺栓断裂，因此在设计螺栓连接时，需要确保危险截面的拉伸应力不超过螺栓材料的屈服强度。
2. 剪切应力螺栓在受到剪力作用时，危险截面会受到剪切应力的影响。
剪切应力会导致螺栓剪断，因此在设计螺栓连接时，需要确保危险截面的剪切应力不超过螺栓材料的屈服强度。
3. 扭矩应力螺栓在承受扭矩作用时，危险截面会受到扭矩应力的作用。
扭矩应力会导致螺栓断裂或者螺纹失效，因此在设计螺栓连接时，需要确保危险截面的扭矩应力不超过螺栓材料的屈服强度。
四、螺栓危险截面的影响因素螺栓危险截面的应力状态受到多种因素的影响，包括螺纹形状、螺栓预紧力、接触面状态等。
1. 螺纹形状螺纹的形状对螺栓危险截面的应力分布有着重要影响。
螺纹形状合理的螺栓可以减小应力集中的程度，提高螺栓的承载能力。
2. 螺栓预紧力螺栓的预紧力会改变螺栓危险截面的应力状态。
适当的预紧力能够增大螺栓的摩擦力，减小螺栓松动的可能性。
3. 接触面状态螺栓与连接件之间的接触面状态对螺栓危险截面的应力分布有着重要影响。
良好的接触面状态可以减小应力集中的程度，提高螺栓的承载能力。
五、螺栓危险截面的加强措施为了提高螺栓连接的安全性，可以采取以下措施加强螺栓危险截面。
1. 增加螺纹长度增加螺纹长度可以增加螺栓的摩擦力，减小应力集中的程度。
螺纹连接受力分析螺纹连接受力分析一、 螺纹强度校核把螺母的一圈螺纹沿大径展开，螺杆的一圈螺纹沿小径展开，视为悬臂梁，如图。
相关参数：轴向力F ，旋合螺纹圈数z （因为旋合的各圈螺纹牙受力不均，因而z 不宜大于10）； 螺纹牙底宽度b ，螺纹工作高度h ，每圈螺纹牙的平均受力为F z ，作用在中径上。
螺母——内螺纹，大径、中径、小径分别为D 、2D 、1D 。
螺杆——外螺纹，大径、中径、小径分别为d 、2d 、1d 。
1. 挤压强度螺母一圈挤压面面积为2D h π，螺杆一圈挤压面积为2d h π。
螺母挤压强度2[]pp F F z A D hπσ==≤σ F/zAπDπD2πD1Ab螺母的一圈沿大径展开F/zAπd1πd2πdAb螺杆的一圈沿小径展开[]b σ：螺纹牙的许用弯曲应力，对钢材，[]1~1.2[]b σσ=2. 自锁性能自锁条件vψψ≤，其中，螺旋升角22arctan arctanSnp d d ψππ==，螺距、导程、线数之间关系：S =np ； 当量摩擦角arctan arctancos vv ff ψβ==， 当量摩擦系数cos v f f β=f为螺旋副的滑动摩擦系数，无量纲，定期润滑条件下，可取0.13～0.17；β为牙侧角，为牙型角α的一半，2βα=3. 螺杆强度1、 实心螺杆[]21FF =A d4σσπ=≤2、 空心 按实际情况计算3、 普通螺纹[]22c 1F F F =A H d d -446σσππ==≤⎛⎫⎪⎝⎭cd ：普通螺纹螺栓拉断截面，是一个经验值，其经验计算公式为c1H dd 6=-其中，[]σ为材料的许用拉应力，[]sn σσ=，sσ为屈服应力，为安全系数，一般取3～5。
二、 螺栓连接强度4. 预紧力计算：一般，螺栓预紧应力可达到材料屈服应力的50%~70%。
T ：预紧力矩，0T K F d =⋅⋅，K 为拧紧力系数，d为螺纹公称直径， 0F ：预紧力，00sFA σ=⋅σ：预紧应力，00.5~0.7sσσ=，sσ为材料屈服应力s A ：螺纹部分危险剖面的面积，24ss Ad π=⋅sd ：螺纹部分危险剖面的计算直径，()23s d d d =+，316dd H =-，5. 松螺栓连接松螺栓连接，工作载荷F ，螺栓危险截面强度[]21FF=A d4σσπ=≤6. 紧螺栓连接紧螺栓连接，无工作载荷时。

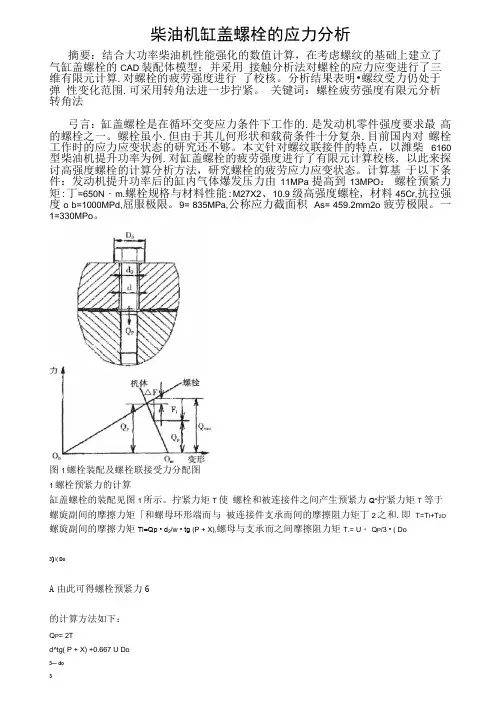

柴油机缸盖螺栓的应力分析摘要：结合大功率柴油机性能强化的数值计算，在考虑螺纹的基础上建立了气缸盖螺栓的CAD装配体模型；并采用接触分析法对螺栓的应力应变进行了三维有限元计算.对螺栓的疲劳强度进行了校核。
分析结果表明•螺纹受力仍处于弹性变化范围.可采用转角法进一步拧紧。
关键词：螺栓疲劳强度有限元分析转角法弓言：缸盖螺栓是在循环交变应力条件下工作的.是发动机零件强度要求最高的螺栓之一。
螺栓虽小.但由于其儿何形状和载荷条件十分复杂.目前国内对螺栓工作时的应力应变状态的研究还不够。
本文针对螺纹联接件的特点，以潍柴6160型柴油机提升功率为例.对缸盖螺栓的疲劳强度进行了有限元计算校核, 以此来探讨高强度螺栓的计算分析方法，研究螺栓的疲劳应力应变状态。
计算基于以下条件：发动机提升功率后的缸内气体爆发压力由11MPa提高到13MPO：螺栓预紧力矩:丁=650N・m.螺栓规格与材料性能:M27X2、10.9级高强度螺栓, 材料45Cr,抗拉强度o b=1000MPd,屈服极限。
9= 835MPa,公称应力截面积As= 459.2mm2o 疲劳极限。
一1=330MPo。
图1螺栓装配及螺栓联接受力分配图1螺栓预紧力的计算缸盖螺栓的装配见图1所示。
拧紧力矩T使螺栓和被连接件之间产生预紧力Q“拧紧力矩T 等于螺旋副间的摩擦力矩「和螺母环形端而与被连接件支承而间的摩擦阻力矩丁2之和.即T=T I+T2O 螺旋副间的摩擦力矩Ti=Qp • d2/w • tg (P + X),螺母与支承而之间摩擦阻力矩T.= U・ Q P/3 • ( Do3)/( DoA由此可得螺栓预紧力6的计算方法如下：Q P= 2Td^tg( P + X) +0.667 U Do3— do3Do2— do2由此公式可以计算得出缸盖螺拴的预紧力Q P= 126454 No2疲劳强度计算大量实践统计表明.承受交变载荷的螺栓联接80%以上为疲劳破坏［1］。
而缸盖螺栓是在气体爆压等变应力条件下工作的.因此要精确校核其强度必须采用疲劳应力校核。
螺纹连接受力分析一、螺纹强度校核把螺母得一圈螺纹沿大径展开，螺杆得一圈螺纹沿小径展开，视为悬臂梁，如图。
相关参数：轴向力,旋合螺纹圈数（因为旋合得各圈螺纹牙受力不均,因而不宜大于10）；螺纹牙底宽度,螺纹工作高度,每圈螺纹牙得平均受力为,作用在中径上。
螺母—-内螺纹，大径、中径、小径分别为、、。
螺杆--外螺纹，大径、中径、小径分别为、、。
1.挤压强度螺母一圈挤压面面积为,螺杆一圈挤压面积为。
螺母挤压强度螺杆挤压强度为挤压应力，为许用挤压应力。
2.剪切强度螺母剪切面面积为,螺杆剪切面面积。
螺母，剪切强度螺杆，剪切强度，为材料许用拉应力,为材料屈服应力。
安全系数,一般取３~５.3.弯曲强度危险截面螺纹牙根部，A-A。
螺母,弯曲强度螺杆，弯曲强度其中，：弯曲力臂，螺母，螺杆：弯矩，螺母,螺杆:抗弯模量，螺母,螺杆：螺纹牙得许用弯曲应力，对钢材，4.自锁性能自锁条件，其中，螺旋升角，螺距、导程、线数之间关系：;当量摩擦角,当量摩擦系数为螺旋副得滑动摩擦系数，无量纲,定期润滑条件下,可取0、13~0、17；为牙侧角，为牙型角得一半,5.螺杆强度1、实心螺杆2、空心按实际情况计算3、普通螺纹：普通螺纹螺栓拉断截面,就是一个经验值,其经验计算公式为其中,为材料得许用拉应力，，为屈服应力,为安全系数，一般取3～5。
二、螺栓连接强度6.预紧力计算：一般,螺栓预紧应力可达到材料屈服应力得50％~７０％.：预紧力矩，，为拧紧力系数，为螺纹公称直径，:预紧力，:预紧应力,,为材料屈服应力：螺纹部分危险剖面得面积，:螺纹部分危险剖面得计算直径，,，7.松螺栓连接松螺栓连接,工作载荷，螺栓危险截面强度8.紧螺栓连接紧螺栓连接，无工作载荷时.螺栓危险截面拉伸应力，危险截面扭转切应力根据第四强度理论,螺栓预紧状态下,螺栓危险截面计算应力紧螺栓连接，有轴向工作载荷。
螺栓受力4个量，预紧力，工作载荷，残余预紧力，受载时螺栓总拉力。
螺栓连接应力分布规律
螺栓连接是机械结构中常见的连接方式，其稳定性和可靠性直接影响着整个结构的安全性。
在螺栓连接中，螺栓的应力分布规律是一个重要的研究课题。
了解螺栓连接的应力分布规律对于设计和使用具有重要意义。
首先，我们来看一下螺栓连接中的应力分布规律。
在正常工作状态下，螺栓连接受到的载荷会引起螺栓上产生应力。
一般来说，螺栓连接中的应力分布是不均匀的，主要集中在螺纹部分和螺栓头部。
螺栓头部受到的应力通常是轴向拉力，而螺纹部分则承受着剪切力和挤压力。
由于应力的不均匀分布，螺栓连接可能会出现应力集中现象，这可能导致螺栓的疲劳破坏。
其次，影响螺栓连接应力分布的因素有很多。
螺栓的材料、直径、螺纹类型、紧固力以及受力情况都会对应力分布产生影响。
此外，螺栓连接的预紧力也是影响应力分布的重要因素。
适当的预紧力可以减小螺栓连接中的应力集中现象，提高其承载能力和使用寿命。
最后，为了减小螺栓连接中的应力集中现象，我们可以采取一
些措施。
例如，选择合适的螺栓材料和规格、合理设计螺栓连接的
结构、采用适当的紧固方法以及定期检查螺栓连接的状态等。
此外，还可以通过使用垫圈、弹簧垫圈等附件来分散应力，减小应力集中。
总之，了解螺栓连接中的应力分布规律对于确保螺栓连接的安
全可靠性至关重要。
只有深入研究螺栓连接的应力分布规律，合理
设计和使用螺栓连接，才能保证结构的稳定性和可靠性。
螺纹应力截面积计算公式螺纹是一种常用的连接元件，主要用于连接两种或多种零件，使其成为一个整体。
螺纹连接具有可拆卸性和紧固性的特点，它可以通过扭矩实现力学连接，并且在设计和计算时需要考虑到螺纹的应力分布和截面积。
螺纹连接的应力主要有两种类型：剪切应力和压应力。
剪切应力是由于扭力或拉力作用于连接处而产生的，而压应力是由于连接材料的变形而产生的。
螺纹的应力截面积是指在应力计算中所使用的有效截面积。
螺纹的应力截面积计算公式有以下几种常见的情况：1.三角形螺纹的应力截面积计算公式：在三角形螺纹中，应力主要集中在螺纹的根部。
根据材料力学原理，可以使用以下公式计算三角形螺纹的应力截面积：As=(π/4)*(d1^2-d2^2)其中，As为应力截面积，d1为螺纹的大直径，d2为螺纹的小直径。
2.矩形螺纹的应力截面积计算公式：在矩形螺纹中，应力主要集中在两边的角部。
根据材料力学原理，可以使用以下公式计算矩形螺纹的应力截面积：As=b*t其中，As为应力截面积，b为螺纹的宽度，t为螺纹的厚度。
3.梯形螺纹的应力截面积计算公式：在梯形螺纹中，应力主要集中在螺纹的根部和顶部。
根据材料力学原理，可以使用以下公式计算梯形螺纹的应力截面积：As=(π/4)*(d1^2-d2^2)+b*t其中，As为应力截面积，d1为螺纹的大直径，d2为螺纹的小直径，b为螺纹的宽度，t为螺纹的厚度。
需要注意的是，以上计算公式只适用于常见的螺纹形状，实际工程中可能会有更复杂的螺纹形状，需要根据具体情况进行计算。
除了应力截面积的计算，还需要根据设计需求和材料的抗拉或抗剪强度来确定具体的螺纹尺寸和类型。
在工程设计中，还应考虑到螺纹连接的疲劳寿命、减速螺纹、螺栓受力等因素，以确保连接的可靠性和安全性。
螺纹连接在机械、航空、航天、汽车等工程领域中广泛使用，合理的设计和计算螺纹的应力截面积是保证连接牢固和可靠的重要步骤。
因此，在实际应用中需要结合具体情况和相关标准进行综合考虑，确保螺纹连接能够满足设计要求。
螺纹牙弯曲应力计算
【原创实用版】
目录
1.螺纹牙弯曲应力计算的概述
2.螺纹牙弯曲应力计算的公式
3.螺纹牙弯曲应力计算的实例
4.螺纹牙弯曲应力计算的注意事项
正文
【1.螺纹牙弯曲应力计算的概述】
螺纹牙弯曲应力计算，是机械工程领域中的一个重要环节。
在螺纹连接中，螺纹牙的弯曲应力对于整个连接件的强度和稳定性有着至关重要的影响。
因此，对于螺纹牙弯曲应力的计算，可以有效地评估螺纹连接件的使用寿命和安全性。
【2.螺纹牙弯曲应力计算的公式】
螺纹牙弯曲应力的计算公式如下：
σ = T/I
其中，σ表示弯曲应力，T 表示扭矩，I 表示螺纹牙的惯性矩。
【3.螺纹牙弯曲应力计算的实例】
以一个 M10 的螺纹连接件为例，其扭矩为 100N·m，螺纹牙的惯性矩为 100mm4，则可以根据上述公式计算出其弯曲应力为：
σ = 100N·m / 100mm4 = 1000 MPa
【4.螺纹牙弯曲应力计算的注意事项】
在计算螺纹牙弯曲应力时，需要注意以下几点：
（1）扭矩的选取应根据实际使用情况进行，如果使用过大的扭矩，可能会导致螺纹牙的损坏。
（2）螺纹牙的惯性矩需要根据螺纹的实际尺寸进行计算，如果尺寸有误，可能会导致计算结果的偏差。
（3）在实际使用中，还需要考虑到螺纹连接件的材料性质、使用环境等因素，这些因素都可能影响到螺纹牙的弯曲应力。
m36螺栓许用应力摘要：一、M36螺栓的基本参数二、M36螺栓的许用应力标准三、影响M36螺栓许用应力的因素四、如何正确选用M36螺栓五、M36螺栓的安全使用注意事项正文：一、M36螺栓的基本参数M36螺栓是一种常用的螺纹连接件，主要用于各种工程结构中。
其基本参数包括：螺栓直径为36mm，螺距为3mm，螺纹长度可根据实际需求定制。
M36螺栓在我国建筑、桥梁、机械等领域有着广泛的应用。
二、M36螺栓的许用应力标准M36螺栓的许用应力是指在正常使用条件下，螺栓所能承受的最大应力。
根据我国相关标准，M36螺栓的许用应力分为以下几种：1.普通钢制M36螺栓：许用应力为800MPa；2.高强度钢制M36螺栓：许用应力为1000MPa；3.不锈钢M36螺栓：许用应力为600MPa。
三、影响M36螺栓许用应力的因素1.材料：不同材料的M36螺栓许用应力不同；2.螺栓规格：螺栓直径越大，许用应力越高；3.螺栓连接方式：例如，摩擦系数、预紧力等；4.工作环境：如温度、湿度、腐蚀性等。
四、如何正确选用M36螺栓1.根据实际需求选择合适的材料和规格；2.考虑螺栓连接方式和工作环境，确定许用应力；3.参照相关标准，确保选用符合国家规定的M36螺栓；4.如有必要，可请教专业人士或进行实验验证。
五、M36螺栓的安全使用注意事项1.严格按照规定扭矩拧紧螺栓；2.确保螺栓连接件的平整、清洁、无油污；3.避免在高温、潮湿、腐蚀性环境下长时间使用；4.定期检查连接件，发现松动、锈蚀等现象及时处理；5.严禁超负荷使用M36螺栓。
通过以上内容，希望能帮助您更好地了解和应用M36螺栓。
螺纹联接件应力分析
美国ANSYS股份有限公司
上海代表处
•在工程、机械结构中螺栓--螺母联接是一种常用的紧固方式。
零件很小，但受力情况比较复杂。
为了能得到比较实用的结果，先按如下过程分二步进行应力分析。
•一、整体分析
•包含对螺栓、螺母、夹板及相互之间的接触分析。
模型规模较大，为了减少计算工作量，不考虑工件各处的圆角，另外略去螺母两端的过度圈，加载时先让其产生预紧拉力，再拧动螺栓，使其与实际受力，相对位移情况相同。
•具体计算条件如下：
• 1. 螺纹直径5mm,螺距0.5mm，三角形螺纹。
• 2. 紧固板厚4mm。
• 3. 有效接触圈数7圈。
• 4. 紧固扭距720N-mm。
• 5. 所有接触面间摩擦系数0.15.
•具体模型的螺栓应力\位移,接触面间的压力,螺母,中间板的应力见图2～图6.
•由于单元划分较粗,螺纹底部的应力集中没有反映出来,因此应力数值偏低
•二、细节分析
–取出螺栓的一个径向切面进行细节分析，根据整体分析得到的螺栓中的拉应力和接触面压力来确定径向切片点上的压力。
在螺纹底部
，若不考虑圆角，则在相同的载荷情况下，应力与单元划分的大小
密切相关。
从弹性力学的观点看，该点是一个应力奇点。
理论应力
无限大，实际情况并否如此。
因总有刀具圆角存在，圆角的大小决
定了该点的应力集中系数。
先取刀具圆角为0.01mm 进行计算，为了得到比较可靠的结果，对圆角圆弧线分别以２,4,6,8,10,12等分，
再划分单元，图７，图８表示单元划分情况，图９表示圆弧中点应
力随等分数的变化，可看到在１０等分、１２等分时最大应力结果
以基本不变，最后以１２等分时的结果为准。
•具体计算时再分二种情况
–１. 螺母厚度４mm、有效螺牙７圈，
–计算结果见图１０,１１,１２；
– 2. 螺母厚度３mm。
有效螺牙５圈，
–计算结果见图１３，１４。
图1 螺栓几何模型
图 2 螺栓中的应力图 3 螺栓位移
图 4 接触面上的压力图 5 中间夹板应力
图 6 螺母中应力图7 单元及载荷
图8 逐步细分单元图
图9 圆角中点应力与等分数的关系
图10 轴向应力(t=4)
图11 轴向应力径向分布曲线(t = 4)
图12 Mises 应力分布(t = 4)
图13 轴向应力径向分布曲线(t = 3)
图14 Mises 应力分布(t = 3)。
