第九讲 热电式温度传感器

热电偶温度传感器原理热电偶温度传感器是一种常见的温度测量装置，其工作原理基于热电效应。

热电效应是指当两种不同金属的接触点处于不同温度时，会产生电动势。

利用这一原理，热电偶温度传感器可以测量被测物体的温度。

热电偶温度传感器由两根不同金属的导线组成，一般常用的金属有铜和铠，这两种金属具有较大的热电效应。

两根导线的一端通过焊接或者紧固连接在一起，形成一个热电偶的测量点。

另一端则与温度显示仪器连接，用于读取并显示温度数值。

当热电偶的测量端与被测物体接触时，由于两种金属的热电效应不同，两端之间就会产生一个微小的电势差。

这个电势差与被测物体的温度成正比，即温度升高，电势差增大；温度降低，电势差减小。

通过测量这个电势差，可以确定被测物体的温度。

热电偶温度传感器的测量精度主要取决于两个方面：一是热电偶的材料选择，二是温度显示仪器的精度。

热电偶的材料选择需要满足被测物体的温度范围，并且具有较大的热电效应。

常用的热电偶材料有K型、J型、T型等，它们适用于不同的温度范围。

在实际应用中，为了提高测量精度，常常采取一些校准和补偿方法。

热电偶温度传感器在测量前需要进行零点校准和线性校准，以消除传感器本身的误差。

同时，由于热电偶的输出信号受到环境温度的影响，还需要进行冷端补偿，以提高测量精度。

热电偶温度传感器具有许多优点，首先是其响应速度快，可以实时测量温度变化。

其次，热电偶温度传感器结构简单，成本较低，可靠性高。

此外，热电偶温度传感器的温度范围广，可测量的温度范围一般在-200℃到+2000℃之间。

然而，热电偶温度传感器也存在一些限制和注意事项。

首先，热电偶温度传感器的输出信号较小，需要进行放大和滤波处理。

其次，热电偶温度传感器对外部电磁干扰较为敏感，需要采取屏蔽措施。

此外，在测量过程中需要注意测量点与被测物体之间的热接触，以确保温度测量的准确性。

热电偶温度传感器是一种常用的温度测量装置，其工作原理基于热电效应。

通过测量两种不同金属的导线之间的电势差，可以确定被测物体的温度。

热电式传感器的原理和应用一、热电式传感器的原理热电式传感器是一种使用热电效应来测量温度的传感器。

它利用了热电效应在两个不同材料接合处产生的温度差，从而生成一个电压或电流信号，用于测量温度。

1. 热电效应的基本原理热电效应是指两个不同材料的接触处由于温度差异而产生的电势差。

根据这个原理，热电式传感器通常由两种不同材料的导线或导体构成。

2. 热电偶原理热电偶是热电式传感器的一种常见类型，它由两根不同材料的导线通过焊接连接而成。

当一个导线的接触处受到热源的加热时，会产生一个电势差，这个电势差与温度成正比。

通过测量这个电势差，可以间接测量热源的温度。

3. 温度与电势差的关系热电偶的电势差与温度之间的关系可以通过热电势-温度特性曲线来描述。

每种材料的热电性质都不同，因此每根导线的热电特性也不同。

通过测量两个导线的电势差，可以确定温度的值。

二、热电式传感器的应用热电式传感器由于其简单、可靠的原理，被广泛应用于温度测量以及其他相关领域。

1. 工业自动化在工业自动化中，热电式传感器常用于测量各种流体、气体以及固体的温度。

它可以实时监测温度变化，并与控制系统相连，实现温度的自动调控。

2. 热处理过程热电式传感器在热处理过程中起到关键作用。

通过测量加热炉、熔炉等设备的温度，可以确保热处理过程的准确性和稳定性。

3. 医疗设备热电式传感器在医疗设备中也有广泛应用。

例如，体温计和血糖仪等便携式医疗设备都采用了热电式传感器来测量体温和血糖水平。

4. 环境监测热电式传感器还可以用于环境监测。

例如，测量室内和室外温度、湿度等参数，可以帮助调节室内环境，提供舒适的生活和工作环境。

结论热电式传感器是一种常见且有效的温度测量工具。

它利用热电效应的原理，通过测量热源产生的电势差来间接测量温度。

热电式传感器应用广泛，在工业自动化、热处理过程、医疗设备和环境监测等领域都有重要作用。

热电式传感器的原理和应用对提升生活和工作环境的舒适性，以及保证工业生产过程的准确性和稳定性都起到了关键作用。

热电式传感器是一种常用的温度测量装置，它基于热电效应来实现温度的检测和测量。

其工作原理可以归纳如下：
1.热电效应：热电效应是指当两个不同金属或半导体材料形成一个闭合回路时，在两个接
点处存在温差时会产生电势差。

这种现象称为热电效应，主要有两种类型：塞贝克效应和佩尔丹效应。

2.塞贝克效应：塞贝克效应是指当两种不同金属材料的接点处存在温差时，由于热电效应
产生的电势差。

这个电势差与温差之间的关系是线性的，即温差越大，产生的电势差越大。

3.佩尔丹效应：佩尔丹效应是指当两种不同半导体材料的接点处存在温差时，由于热电效
应产生的电势差。

与塞贝克效应类似，佩尔丹效应也具有线性关系。

4.传感器结构：热电式传感器通常由两种不同金属或半导体材料组成的热电偶或热敏电阻
构成。

其中一个接点暴露于待测温度环境，而另一个接点则与参考温度保持恒定。

当两个接点存在温差时，通过测量产生的热电势差就可以确定温度。

5.信号读取：为了读取热电势差并将其转换为温度值，通常使用热电偶仪表或热敏电阻仪
表。

这些仪器测量和解释由热电效应产生的微弱电信号，并将其转化为相应的温度值。

总结起来，热电式传感器利用热电效应来测量温度变化。

通过测量不同金属或半导体材料之间的热电势差，可以确定温度差异并将其转化为实际温度值。

这种原理使得热电式传感器在许多应用领域中被广泛使用，如工业过程控制、温度监测等。

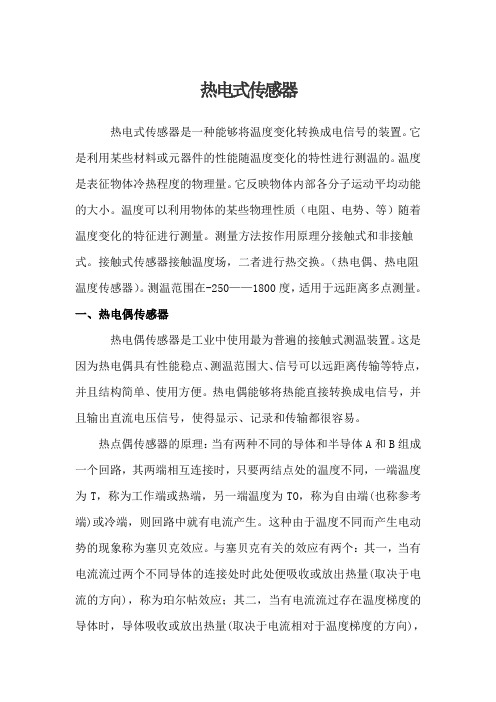

热电式传感器热电式传感器是一种能够将温度变化转换成电信号的装置。

它是利用某些材料或元器件的性能随温度变化的特性进行测温的。

温度是表征物体冷热程度的物理量。

它反映物体内部各分子运动平均动能的大小。

温度可以利用物体的某些物理性质（电阻、电势、等）随着温度变化的特征进行测量。

测量方法按作用原理分接触式和非接触式。

接触式传感器接触温度场，二者进行热交换。

（热电偶、热电阻温度传感器）。

测温范围在-250——1800度，适用于远距离多点测量。

一、热电偶传感器热电偶传感器是工业中使用最为普遍的接触式测温装置。

这是因为热电偶具有性能稳点、测温范围大、信号可以远距离传输等特点，并且结构简单、使用方便。

热电偶能够将热能直接转换成电信号，并且输出直流电压信号，使得显示、记录和传输都很容易。

热点偶传感器的原理：当有两种不同的导体和半导体A和B组成一个回路，其两端相互连接时，只要两结点处的温度不同，一端温度为T，称为工作端或热端，另一端温度为TO，称为自由端(也称参考端)或冷端，则回路中就有电流产生。

这种由于温度不同而产生电动势的现象称为塞贝克效应。

与塞贝克有关的效应有两个：其一，当有电流流过两个不同导体的连接处时此处便吸收或放出热量(取决于电流的方向)，称为珀尔帖效应；其二，当有电流流过存在温度梯度的导体时，导体吸收或放出热量(取决于电流相对于温度梯度的方向)，称为汤姆逊效应。

两种不同导体或半导体的组合称为热电偶。

热电偶的热电势EAB(T，T0)是由接触电势和温差电势合成的。

接触电势是指两种不同的导体或半导体在接触处产生的电势，此电势与两种导体或半导体的性质及在接触点的温度有关。

温差电势是指同一导体或半导体在温度不同的两端产生的电势，此电势只与导体或半导体的性质和两端的温度有关，而与导体的长度、截面大小、沿其长度方向的温度分布无关。

无论接触电势或温差电势都是由于集中于接触处端点的电子数不同而产生的电势，热电偶测量的热电势是二者的合成。

热电式传感器的工作原理及其分类
热电式传感器是将温度变化转换为电量变化的装置。

它是利用某些材料或元件的性能随温度变化的特性来进行测量的。

例如将温度变化转换为电阻、热电动势、热膨胀、导磁率等的变化，再通过适当的测量电路达到检测温度的目的。

把温度变化转换为电势的热电式传感器称为热电偶；把温度变化转换为电阻值的热电式传感器称为热电阻。

热电式传感器的工作原理
热电偶是利用热电效应制成的温度传感器。

所谓热电效应，就是两种不同材料的导体（或半导体）组成一个闭合回路，当两接点温度T和T0不同时，则在该回路中就会产生电动势的现象。

由热电效应产生的电动势包括接触电动势和温差电动势。

接触电动势是由于两种不同导体的自由电子密度不同而在接触处形成的电动势。

其数值取决于两种不同导体的材料特性和接触点的温度。

温差电动势是同一导体的两端因其温度不同而产生的一种电动势。

其。

温度传感器原理温度传感器是一种用于测量温度的装置，广泛应用于各个领域，如工业控制、医疗设备、气象观测等。

温度传感器通过感知环境中的温度变化，将温度的物理量转换为电信号，进而实现温度的测量和控制。

一、热电效应温度传感器热电效应温度传感器基于热电效应原理工作。

它利用不同金属或合金在不同温度下的电动势差来测量温度。

常见的热电效应温度传感器包括热电偶和热电阻。

1. 热电偶热电偶是由两根不同金属导线组成的传感器。

当两根导线连接处的温度差异产生时，就会产生电动势。

通过测量电动势的大小，可以确定环境的温度。

热电偶具有响应速度快、可靠性高、适用范围广的特点，被广泛应用于工业领域。

2. 热电阻热电阻是利用金属或半导体材料的电阻随温度变化的特性来测量温度。

常见的热电阻材料包括铂、镍、铁等。

其中铂热电阻是应用最广泛的一种热电阻材料，具有精度高、稳定性好的优点，在工业和科研领域被广泛使用。

二、半导体温度传感器半导体温度传感器是一种基于半导体材料特性的传感器。

它利用半导体材料导电性随温度的变化来测量温度。

相比于热电效应传感器，半导体温度传感器具有体积小、功耗低、响应速度快等优点。

常见的半导体温度传感器包括热敏电阻、硅温度传感器和集成温度传感器。

1. 热敏电阻热敏电阻是一种具有温度敏感特性的电阻元件。

它的电阻值随温度的变化而变化，通过测量电阻的变化来确定环境的温度。

热敏电阻通常使用氧化铜、氧化镍等材料制成，广泛应用于家用电器和汽车领域。

2. 硅温度传感器硅温度传感器是利用硅半导体材料的特性来测量温度的传感器。

它具有高精度、良好的线性特性和广泛的工作温度范围。

硅温度传感器广泛应用于电子设备、医疗器械和汽车等领域。

3. 集成温度传感器集成温度传感器是将温度传感器的关键部件集成在一颗芯片上的传感器。

它具有体积小、功耗低、精度高等特点，适用于需要集成温度测量功能的应用场景。

三、红外温度传感器红外温度传感器利用物体辐射的红外能量来测量其表面温度。

温度传感器的原理和应用领域温度传感器是一种用于测量周围环境温度的设备，广泛应用于各个行业和领域，包括工业制造、医疗保健、气象观测、航空航天等。

本文将介绍温度传感器的原理、分类以及应用领域。

一、温度传感器的原理温度传感器基于物质的温度特性进行测量。

通过感知温度变化对应的物理量变化，将其转换为电信号输出，实现温度测量。

常见的温度传感器原理包括电阻、热电、热电阻、热敏电阻等。

1. 电阻式温度传感器电阻式温度传感器根据材料的电阻随温度变化的特性进行测量。

常见的电阻式温度传感器有铂电阻温度计（PT100、PT1000）、铜电阻温度计等。

这些传感器的特点是精度高、稳定性好。

2. 热电式温度传感器热电式温度传感器利用不同金属间的热电势差随温差变化的原理进行测量。

常见的热电式温度传感器有热电偶和热电阻温度计。

热电偶由两种不同材料的金属导线焊接而成，测量范围广，响应速度快。

3. 热敏电阻式温度传感器热敏电阻式温度传感器利用材料的电阻随温度变化特性进行测量。

常见的热敏电阻材料有热敏电阻粉末、硅基热敏电阻等。

这些传感器的特点是响应速度快、价格低廉。

二、温度传感器的分类根据温度传感器的工作原理和应用需求，可以将温度传感器分为接触式和非接触式两大类。

1. 接触式温度传感器接触式温度传感器是通过物理接触来测量温度的传感器，常见的有接触式电阻式温度传感器和接触式热敏电阻式温度传感器。

这类传感器通常需要与被测物理接触才能获得准确的温度测量。

2. 非接触式温度传感器非接触式温度传感器是通过感知物体辐射出的红外辐射，间接测量物体表面温度的传感器。

常见的非接触式温度传感器有红外线温度传感器和红外热像仪。

这类传感器可以在不与被测物体直接接触的情况下进行温度测量，应用范围广泛。

三、温度传感器的应用领域温度传感器在各个行业和领域都有重要的应用。

以下是几个常见的应用领域：1. 工业制造温度传感器在工业制造中的应用非常广泛。

例如，使用电阻式温度传感器监测机械设备的温度，及时发现可能的故障或过热情况，保障设备的正常运行。

热电堆温度传感器原理热电堆温度传感器是一种利用“热电效应”原理来实现温度测量的传感器。

热电效应是指当两个不同金属被连接在一起形成闭合回路，两个连接点之间存在温差时，会产生一个电动势。

热电堆温度传感器利用热电效应来测量温度的变化。

热电堆温度传感器通常由多个不同金属（如铜和常见的热电偶温度传感器常用的铂铑）材料组成，形成一个闭合回路。

在回路的两端，分别安装一个引出电极。

当热电堆的一侧暴露在高温环境中，而另一侧保持在低温环境中时，两个引出电极之间会产生一个电位差。

这个电位差是由于金属在高温一侧和低温一侧的电子运动速度不同所引起的。

高温侧的金属中的电子受热激发，具有更高的能量，可以更容易地通过金属之间的结合键跳跃到低温侧的金属中。

这样，整个闭合回路中的电子就会集中流动到低温一侧，产生一个电流。

这个电流就是热电堆温度传感器输出的信号。

然而，由于热电效应的大小受到多种因素的影响，例如金属材料的选择、温差的大小、金属的交接方式等，所以单独的热电堆不太适合直接用来测量温度。

为了精确地测量温度，常常需要将热电堆与参考电极连接起来，形成一个热电偶。

热电偶的参考电极通常由一个恒温器来维持温度恒定，使得参考电极与周围环境的温差保持不变。

这样，通过测量热电偶的电势差就可以间接地得到温度的值。

为了提高热电堆温度传感器的灵敏度和精度，还可以采用一些改进的设计和技术。

例如，可以改变金属材料的组合和厚度，使得电势差的变化更敏感于温度的变化；还可以通过补偿电路来消除外部环境因素的干扰，提高测量的准确性。

总之，热电堆温度传感器通过利用热电效应，利用材料之间温度差异导致的电压差来测量温度的变化。

它具有灵敏度高、响应速度快、稳定性好等优点，在工业应用领域广泛使用。

热电偶式温度传感器的原理“同学们，今天我们来一起探讨一下热电偶式温度传感器的原理。

”我站在讲台上对着下面的学生们说道。

热电偶式温度传感器啊，它可是温度测量中非常常用的一种传感器呢。

它的工作原理其实并不复杂，简单来说，就是利用了热电效应。

啥是热电效应呢？就是两种不同的导体或半导体组成一个闭合回路，当两个接点处的温度不同时，回路中就会产生热电势。

这就好比两个人，一个在热的地方，一个在冷的地方，他们之间就会产生一种差异，这种差异就是热电势啦。

比如说啊，我们常见的铜和康铜组成的热电偶。

当一端受热，温度升高，而另一端保持低温，这时候就会有热电势产生。

这个热电势的大小就和温度差有关系，我们通过测量这个热电势，就能知道温度的高低啦。

同学们可能会问，那这个热电偶式温度传感器有啥优点呢？它的优点可不少呢。

首先，它的测量范围很广，可以从零下几十度到上千度都能测量。

而且它的结构简单，使用方便，稳定性也比较好。

在很多工业领域，像钢铁、化工、电力等等，都广泛应用了热电偶式温度传感器。

我给大家讲个实际例子吧。

在钢铁厂，炼钢的时候温度是非常关键的。

如果温度控制不好，那炼出来的钢质量可能就不行。

这时候就会用到热电偶式温度传感器来实时监测钢水的温度。

工人们根据传感器反馈的温度数据，及时调整炼钢的工艺参数，确保钢水的温度始终保持在合适的范围内。

当然啦，热电偶式温度传感器也不是完美的，它也有一些局限性。

比如它会受到环境温度的影响，还有就是测量的精度相对来说不是特别高。

但是在很多情况下，它的优点远远大于它的缺点。

那同学们可能又会问了，怎么选择合适的热电偶呢？这就需要考虑很多因素啦。

比如测量的温度范围、精度要求、环境条件等等。

不同的热电偶材料适用于不同的温度范围和环境。

热电偶式温度传感器是一种非常重要的温度测量工具。

它在我们的日常生活和工业生产中都发挥着重要的作用。

希望同学们通过今天的学习，能对它有更深入的了解。

以后要是在工作中遇到了，也能知道怎么去应用它。

实验九温度传感器的温度特性测量和研究一、实验目的：1. 掌握分别使用NTC热敏电阻和热电偶传感器测量温度的方法。

二、实验原理：1. NTC热敏电阻测温原理：NTC热敏电阻是一种非常常见的热敏元件，其具有在不同温度下的不同电阻值，可以通过不同的电阻值来读取温度。

NTC热敏电阻的电阻值随着温度的升高而降低，这与其内部的材料本身的性质有关。

NTC热敏电阻的温度特性可以通过将其电阻值与温度之间的关系绘制成曲线来表示。

热电偶传感器是一种通过测量被测物体与参照物体之间的温差来计算温度的传感器。

热电偶传感器由两个不同材料的金属导线构成，通过将它们连接在一起形成一个“热电偶节”并将其置于被测物体和参照物体之间，当两个材料之间存在温差时，将会产生一个电动势，并通过连接的电路来测量这个电动势来推导出温度。

热电偶传感器的温度特性一般可以通过将其测量值与温度之间的关系绘制成曲线来表示。

三、实验步骤：将NTC热敏电阻安装在一个温度可调的热敏电阻实验装置上。

读取不同温度下的电阻值（在采集设备上读取即可），并将数据记录下来。

然后将读出的电阻-温度数据用Excel 制作成电阻-温度曲线。

2. 使用热电偶传感器测量温度：将实验中得到的电阻-温度数据画出曲线，如图所示：经过求导计算，NTC热敏电阻的B值为3475K。

据此可以得到如下公式：NTC R = R0 * exp(B*(1/T - 1/T0))其中，NTC R是NTC热敏电阻的电阻值，T是温度，T0是参考温度，R0是NTC热敏电阻在T0下的电阻值。

采用最小二乘法，对这个曲线进行拟合，得到拟合函数：T = a*E + b其中，T是热电偶传感器的温度，E是电动势值，a和b是拟合系数。

五、结论通过本次实验，我们学习了如何使用NTC热敏电阻和热电偶传感器测量温度。

我们还研究了它们的温度特性，并绘制了它们的特性曲线。

最后我们得出了使用NTC热敏电阻和热电偶传感器来测量温度的关系式，这将有助于我们在实际应用中使用这些传感器来测量温度。
