当前位置：文档之家 › HH-2530测井系统简介

HH-2530测井系统简介

  • 格式：ppt
  • 大小：10.42 MB
  • 文档页数：44

下载文档原格式

  / 44

合集下载

HH-2530测井系统介绍

HH-2530测井系统介绍

CALS LL
LU
刻度值单位 API CPS
Kev Ω ·m
in CPS
标准刻度值 低值 高值
491
282
42
22.5
42.0
-256～+256
∣TPFF∣<0.1
1
500
8
12
车间刻度值 低值 高值
491±28 282±19.0 42±4.0 22.5±2.5 42.0±4.5
测前刻度 低值 高值 刻度增益为
HH-2530测井系统
简介
新疆石油管理局测井公司
2019 年 7 月
HH-2530地面系统
系统的特点
1、系统的兼容性强，可配接常规测井仪器和成 像测井仪器。 2、以520系统为基础， 保持原有的CSU测井方 法和原理。 3、瞄准世界先进的快速测井平台，时效高，一 次下井完成常规测井项目。 4、采用先进的电子技术和二次集成技术，减少 部件的重复，提高可靠性。
液压推靠器 连斜测井仪探头 双侧向测井仪探头 高分辨率声波探头 双感应测井仪探头 共用电子线路段1 共用电子线路段2
柔性短节 XY井径 绝缘短节
530系统仪器命名及代号
仪器英文名称
FCT-IB Auxiliary Logging Cartridge Temperature Tension Resistivity TGR-IB Telemetry Gamma Ra
2000～5000Ω .m时为10% 5000～40000 Ω .m时为 20%
-80～20 mV 0.2～2000Ω ·m
104mm～510mm 104mm～510mm 51mm～265mm 51mm～265mm 51mm～265mm 51mm～265mm
HH2530地面测井系统培训

HH2530地面测井系统培训


主要技术指标
物理指标尺寸（深×宽×高）：控制柜（650×550×1664）显控台（650×700×1275）电源柜（650×550×1275）总重量：540Kg环境指标工作温度 0℃ ～ +50℃ 存贮温度 -20℃ ～ +75℃相对湿度 ﹤95%振动（三维） 3g 10～60Hz（不工作时）冲击（三维） 10g 10～60Hz（不工作时）
补充说明
开机前的准备工作系统第一次接好后，应作如下检查：检查并确认所有电缆已连接好，并连接正确，否则会影响正常操作。各插箱上的电源开关置于“OFF”。确认电源线没有短路。加电顺序开配电箱电源总开关。将电源箱的“AC POWER”开关拨到“UPS”位置，打开UPS控制箱电源开关。开计算机电源。开采集接口箱的电源开关。开信号转换箱的电源开关。开井下仪电源箱的电源开关。开示波器的电源开关。开绘图仪的电源开关。启动测井服务程序 双击测井服务图标即可进入测井服务程序，按菜单的提示来控制测井工作的进行。关电顺序 与加电顺序相反，操作员离车前应确保各电源开关、各拨断开关处于断位置。车辆移动必须关机。
系统性能特点
采用先进的计算机网络技术使系统具有优化简洁的体系结构采集系统和深度系统均采用嵌入式PC104结构的计算机。采集系统计算机与多台测井计算机之间通过网络交换机构成网络系统以完成各种测井功能，各测井计算机之间也可通过网络交换机方便的进行数据共享。采集系统计算机可通过RS485串行网络系统对系统相关部分实施控制和状态监测。
主控计算机（PC104结构）：主频233M，10/100M自适应网卡，工作温度-25℃～+70℃采集通道：遥测通道：8Kb/S AMI码，100Kb/S BPSK码， 5.192Kb/S Manchester码模拟通道：23路，±10V输入，12位A/D， 可编程增益 ×1、×2、×4、×8、×16D/A输出： 2路，12位D/A，0 ~ 10V输出脉冲计数道：5路，16位计数器，计数频率最高1MHz声波高速采集道：采样频率0.5MHz/1MHz，12位A/D变换课程安排源自第一部分 系统概述
2530测井仪DLT测井分析及故障排查

2530测井仪DLT测井分析及故障排查

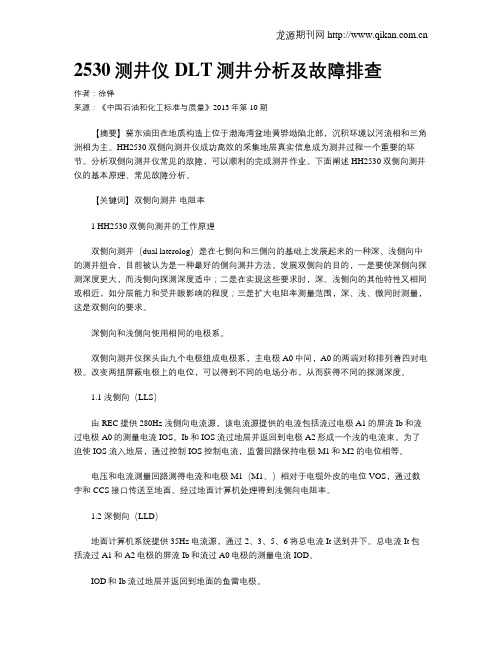

2530测井仪DLT测井分析及故障排查作者：徐铎来源：《中国石油和化工标准与质量》2013年第10期【摘要】冀东油田在地质构造上位于渤海湾盆地黄骅坳陷北部，沉积环境以河流相和三角洲相为主。

HH2530双侧向测井仪成功高效的采集地层真实信息成为测井过程一个重要的环节。

分析双侧向测井仪常见的故障，可以顺利的完成测井作业。

下面阐述HH2530双侧向测井仪的基本原理、常见故障分析。

【关键词】双侧向测井电阻率1 HH2530双侧向测井的工作原理双侧向测井（dual laterolog）是在七侧向和三侧向的基础上发展起来的一种深、浅侧向中的测井组合，目前被认为是一种最好的侧向测井方法。

发展双侧向的目的，一是要使深侧向探测深度更大，而浅侧向探测深度适中；二是在实现这些要求时，深、浅侧向的其他特性又相同或相近，如分层能力和受井眼影响的程度；三是扩大电阻率测量范围，深、浅、微同时测量，这是双侧向的要求。

深侧向和浅侧向使用相同的电极系。

双侧向测井仪探头由九个电极组成电极系，主电极A0中间，A0的两端对称排列着四对电极。

改变两组屏蔽电极上的电位，可以得到不同的电场分布，从而获得不同的探测深度。

1.1 浅侧向（LLS）由REC提供280Hz浅侧向电流源，该电流源提供的电流包括流过电极A1的屏流Ib和流过电极A0的测量电流IOS。

Ib和IOS流过地层并返回到电极A2形成一个浅的电流束。

为了迫使IOS流入地层，通过控制IOS控制电流，监督回路保持电极M1和M2的电位相等。

电压和电流测量回路测得电流和电极M1（M1、）相对于电缆外皮的电位VOS，通过数字和CCS接口传送至地面。

经过地面计算机处理得到浅侧向电阻率。

1.2 深侧向（LLD）地面计算机系统提供35Hz电流源，通过2、3、5、6将总电流It送到井下。

总电流It包括流过A1和A2电极的屏流Ib和流过A0电极的测量电流IOD。

IOD和Ib流过地层并返回到地面的鱼雷电极。

HH-2530的NEC工作原理及常见故障分析

HH-2530的NEC工作原理及常见故障分析


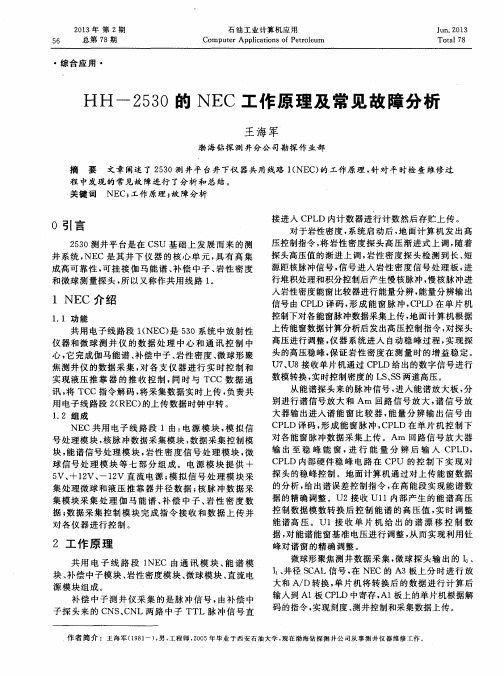

２ 工 作 原 理
共用 电 子 线 路 段 １ ＮＥ Ｃ由通讯 模块 、 能 谱 模 块、 补偿 中子 模块 、 岩性 密度模 块 、 微球 模块 、 直流电 源模 块组 成 。 补偿 中子 测 井 仪采 集 的是 脉 冲 信 号 ， 由补 偿 中 子探 头来 的 Ｃ ＮＳ 、 Ｃ ＮＬ两路 中子 ＴＴＬ脉 冲信 号 直
（ ＮＥ Ｃ ） 是 ５ ３ ０系统 中放 射 性 仪器 和微 球 测 井 仪 的数 据 处理 中 心 和 通 讯 控 制 中
心， 它完 成伽 马能谱 、 补 偿 中子 、 岩性 密 度 、 微 球形 聚 焦测 井仪 的数 据采 集 ， 对 各 支 仪 器 进行 实 时 控 制 和 实 现液压 推 靠 器 的 推 收 控 制 ， 同时与 Ｔ Ｃ Ｃ 数 据 通 讯， 将Ｔ Ｃ Ｃ指令 解码 ， 将采 集数 据实 时上传 ， 负 责共 用 电子 线路 段 ２ （ ＲＥ Ｃ ） 的上传 数据 时钟 中转 。
１ ． ２组成
ＮＥ Ｃ共用 电子 线 路 段 １由 ： 电源 模 块 ， 模 拟 信 号 处理模 块 ， 核脉 冲数 据采集 模块 ， 数 据采集 控 制模 块， 能 谱信 号处 理模 块 ， 岩性 密 度 信 号处 理 模 块 ， 微 球 信 号处 理 模 块 等 七 部 分组 成 。 电源 模 块 提 供 ＋ ５ Ｖ、 ＋１ ２ Ｖ、 一１ ２ Ｖ 直 流 电源 ； 模 拟 信 号 处 理模 块采 集 处理 微球 和 液压 推 靠 器井 径 数 据 ； 核 脉 冲 数 据采 集 模块 采集 处 理 伽 马 能 谱 、 补 偿 中子 、 岩 性 密 度 数 据； 数 据采 集控 制模 块 完 成 指令 接 收和 数 据 上 传 并 对 各 仪器进 行 控制 。
HH-2530测井系统简介

HH-2530测井系统简介

HH-2530成像测井系统 简 介
北京环鼎科技有限责任公司
一、测井需求 二、HH-2530系统可配接的仪器 三、HH-2530成像测井计算机系 统 四、530快速平台数控测井仪器
一、测井需求
1、勘探对成像测井的需求
当前油气勘探面临诸多地质难题。要有效识别 与评价复杂的勘探对象，使用传统的分辨率较低， 直观性能差，评价油气层出现多解性的测井技术， 已经不能满足勘探生产的需要。目前，迫切需要 深探测、高分辨率和高精度的仪器及其解释方法。 成像测井技术作为近十几年才发展起来的新一代 测井技术，它与随钻测井、地质导向测井、过套 管电测井等，同属于跨世纪的测井新技术。
核磁共振测井
现代核磁共振测井技术是20世纪90年代世界石 油工业重大技术进步之一，是解决复杂油气藏评价 问题的重要方法之一。哈里伯顿公司的磁共振成像 测井仪（MRIL）是当前最先进的仪器。核磁共振 测井不仅能够提供可靠的孔隙度、渗透率等岩石物 理参数，同时还可区分地层孔隙空间中流体性质和 类型，用于定量指示油气层。实践证明，核磁共振 测井可作为评价复杂油气藏、直接发现油气藏的一 个重要方法，它在我国油气勘探中应用，还有巨大 的潜力。
与上一代数控测井技术相比，成像测井的仪器 和数据处理方法，考虑了复杂、非均质地层的特性， 采用阵列探测器及非线性、非均质处理解释方法， 垂向分辨率高，实现了测井与地震相结合，对复杂 油气藏具有更强的适应能力。因此，发展以成像测 井为代表的测井新技术是一种必然选择。有效使用 成像测井技术，能够提高对特殊储层的识别与评价 能力，增加油气储量，同时也会带来可观的经济效 益。因此，成像测井对未来世界石油工业的发展具 有很强的吸引力。
井周声波成像测井
直观地反映真实地层的非均质性和响应方程的非线性的 特点。目前世界三大测井服务公司均推出了自己的高性能 井周声波成像测井仪，它们是斯伦贝谢公司的UBI，西方 阿特拉斯公司的CBIL和哈里伯顿公司的CAST。 井周声波成像测井技术不但能在裸眼井中进行构造、沉 积、裂缝、应力等方面的评价，还能进行孔隙度和薄层分 析；而且它在套管井中可以进行井周套管厚度、水泥厚度 、检查套管的破损情况和射孔情况。实践证明，井周声波 成像测井技术是解决地质问题和工程问题的一种重要的测 井方法，它在油气勘探开发和综合评价中具有广泛的应用 前景。
中船重工成员单位

中船重工成员单位

目录中国舰船研究院 (3)研究院直属公司 (4)中船重工705研究所 (8)中船重工715研究所 (10)715所下属公司 (11)中船重工716研究所 (14)716所控股公司： (15)中船重工718研究所 (17)718所下属企业： (18)中船重工719研究所 (22)中船重工722研究所 (23)722所下属企业 (24)船舶信息研究中心 (27)研究院直属公司 (29)中船重工701研究所 (30)710所下属企业： (35)中船重工702研究所 (41)702所控股公司 (46)中船重工704研究所 (56)704所下属公司： (60)中船重工709研究所 (62)中船重工711研究所 (63)711所下属企业： (67)中船重工713研究所 (72)713所下属企业： (75)中船重工717研究所 (77)中船重工723研究所 (78)723所下属企业： (79)中船重工724研究所 (85)724所下属企业： (86)中船重工725研究所 (88)725所控股公司： (90)726所控股企业： (96)中船重工12研究所 (98)中船重工6313研究所 (101)中船重工707研究所 (103)中船重工750研究所 (104)中船重工703研究所 (52)中国舰船研究院研究院简介中国舰船研究院（第七研究院）隶属于中国船舶重工集团公司。

自1961年成立起，中国舰船研究院以舰船科技事业为己任，历经了共和国的舰船科技事业从无到有、规模从小到大、能力从弱到强的光辉历程，为自主研制我国海军武器装备、提高舰船科技水平做出了重大贡献。

中国舰船研究院现有员工1300余人，其中专业技术人员近900人。

在专家队伍中，有中国工程院院士1名，享受政府特殊津贴专家7名，省部级以上有突出贡献中青年专家6名，国防科技工业“511”人才工程学术技术带头人4名。

半个世纪以来，中国舰船研究院成功研究设计了多型水面舰艇、潜艇以及舰载武器装备、配套设备，并利用军工技术成功地开发形成了一批高科技民品产业，建立起了具有相当规模、专业配套、布局合理的舰船科学技术研究体系，锤炼出了一支技术精湛、善于攻坚、作风过硬、甘于奉献的科技队伍，成为海军武器装备科技现代化建设和发展的中坚力量。

2530岩性密度测井仪刻度加压装置设计

2530岩性密度测井仪刻度加压装置设计

・98・PETROLEUM TUBULAR GOODS & INSTRUMENTS2020年12月•经验交流-2530岩性密度测井仪刻度加压装置设计黄 芳，张士中，王小红，刘先平，白建军，吕 巍，何建远,姚东江（中国石油测井公司天津分公司天津300280）摘 要：为了解决2530岩性密度测井仪在刻度过程中一次成功率低的问题，通过统计分析找到主要影响因素，设计并制作了刻度加压装置，完善了 2530岩性密度测井仪刻度设备，提高了该仪器的刻度一次成功率，减少了小队技术人员对放射源的操作时间&关键词：密度刻度；加压装置；滑板；夹紧体中图法分类号:P631.8+3 文献标识码：A 文章编号：2096 -0077(2020)06 -0098 -03DOI ：10.19459/j. cnki. 61 - 1500/te. 2020. 06. 023Design of Pressurr Device for 2530 Lithology DensityLoggnng TooiWhni CainbratnngHUANG Fang , ZHANG Shizhong , WANG Xiaohong ,LIN Xianping # BAI Jianjun , LYU Wei , HE Jianyuan , YAO Dongiang(Tianjin Branch o China Petroleum Logging Corporatioo , Tianjin 300280 , China)Abstract ：In order te solve the problem of the low first-xttempt success rate of calibration of the 2530 lithology density logging tooi , the maininOuencing factorr were found though statistical analysis , and then a pressure device during calibration was desivned and manufactured. Nstrengthens the calibration equipment of the 2530 lithology density logging tooi , Tnpoves the first-xttempt success rate of calibration and o- duceswoekingdueation ooetechniciansusingeadioactieesoueces.Key word ：density calibration ； pressure device ； slide ； clamping body性密度 是HH-2530 中重要的器之一⑴，可 量地层的密度值和岩性值$密度和岩性对地层评价是一个非常有用和具有特征的 数，它可以用于计算地层的孔隙度值等&2' $ 国内各油田所采用的2530密度刻度方法都是沿用斯伦贝 谢 公司所采用的刻度方法&3-4',用密度 自身的重量压紧刻度块及钢片和刻度块之间的间隙，使之密接触。

水平井测井讲课教材

水平井测井讲课教材


530系列仪器的设计思想
在研制520、521的基础上，跟踪世界先进 的快速平台测井仪器，保持CSU原有仪器 技术性能指标（150℃、100MPa），实现 高时效、高可靠性大满惯组合，一次下井 完成所有常规测井资料采集，同时仪器的 长度尽可能的短。
HH2530特点
安全: 仪器短、轻、推靠器不在井底推开、井下地面同 时有张力、 有实时的井斜、井径等安全参数
我国是继美国和前苏联之后，第3个钻水平井的国家，1965～ 1966年，我国在四川地区钻成了2口水平井，巴-24和磨-3水平井， 其中磨-3井的目的层是灰岩油层。钻井完钻身为1685m，水平位 移444m，油层内井段长288m，水平井段长160m。经完钻测试其 产量为邻近直井的10倍，经济效益显著。跟世界水平井技术发 展的轨迹一样，此后相当长的一段时间内，我国的水平井钻井
资料全: 三孔隙、三电阻率、三岩性、辅助测井，缺失曲线少资料可 及时相互印证 同时测出所有曲线
节约： 可扩展 马龙头、GR、TCC只下井1次，节约设备、时间，减 少工作量。可增加520或CSU仪器
井眼适应性强 ：可随时加柔性短节，柔性短节曲率半径6M、计算角 度为13.4度，实际最大角度为16.5度，可以测斜井。 有大推靠力的液压推靠、中子 偏心器、柔性短节 等辅助仪器，能同时满足仪器居中偏心的不同需要。
分辨率高 ： 一致性、重复性很好的微球，间距为8英寸的声波。
HH2530快测平台测井地面系统
马笼头
辅助测量探头
遥测短节
柔性短节
一串下井仪包括
偏心器
1 辅助测量探头
2 遥测短节100Kb/s
3 伽马能谱探头(或自然伽马)
4 推靠器(带岩性密度和微 球复合探头)
液压推靠器
HH-2000便携式成像测井地面计算机系统操作维修使用说明书v2.2

HH-2000便携式成像测井地面计算机系统操作维修使用说明书v2.2

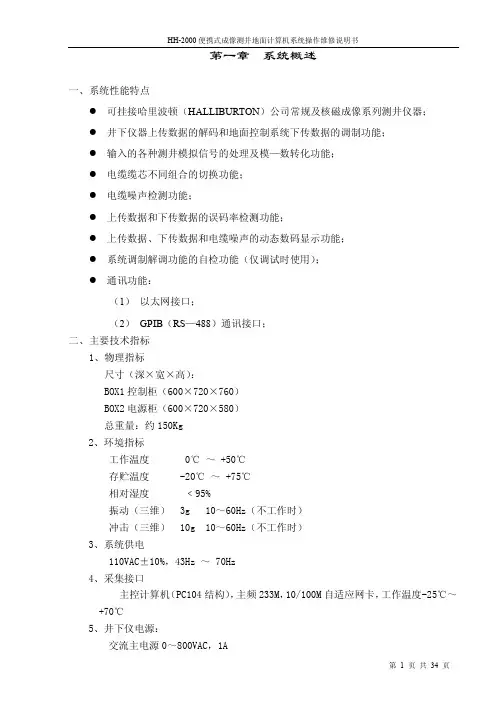

第一章系统概述一、系统性能特点可挂接哈里波顿（HALLIBURTON）公司常规及核磁成像系列测井仪器；井下仪器上传数据的解码和地面控制系统下传数据的调制功能；输入的各种测井模拟信号的处理及模—数转化功能；电缆缆芯不同组合的切换功能；电缆噪声检测功能；上传数据和下传数据的误码率检测功能；上传数据、下传数据和电缆噪声的动态数码显示功能；系统调制解调功能的自检功能（仅调试时使用）；通讯功能：（1） 以太网接口；（2） GPIB（RS—488）通讯接口；二、主要技术指标1、物理指标尺寸（深×宽×高）：BOX1控制柜（600×720×760）BOX2电源柜（600×720×580）总重量：约150Kg2、环境指标工作温度 0℃ ～ +50℃存贮温度 -20℃ ～ +75℃相对湿度 ﹤95%振动（三维） 3g 10～60Hz（不工作时）冲击（三维） 10g 10～60Hz（不工作时）3、系统供电110VAC±10%，43Hz ～ 70Hz4、采集接口主控计算机（PC104结构），主频233M，10/100M自适应网卡，工作温度-25℃～+70℃5、井下仪电源：交流主电源0～800VAC，1A第 1 页共34 页交流辅电源0～800VAC，1A交流可调电源：0～270VAC，0～500Hz，功率1200W直流可调电源：最大±600VDC，3.4A三、系统组成系统由控制柜BOX1、电源柜BOX2和深度绞车面板SDDP-B组成。

图（一）1、控制柜BOX1组成见图（一），由以下几个面板组成：DITS接口箱（DIMP）：井下仪电源箱（TPS）：绘图仪面板：2、电源柜BOX2组成见图（二），由下几个面板组成：程控交流电源（ELGAR）。

直流电源控制（DCCP）四路程控直流电源（DC1、DC2、DC3、DC4）第 2 页共34 页DCCP面板DC1程控电源DC2程控电源DC3程控电源DC4程控电源ELGAR程控电源图（二）四、系统基本工作原理1、测井计算机系统2000主机作为Excell-2000 DITS系列仪器的专用测井计算机通过以太网与 DITS仪器专用接口DIMP箱中的PC104主控计算机相连，完成相应测井项目的显示、绘图、记录、数据管理和仪器控制等任务。

HH2530液压推靠器常见故障及其排除方法

HH2530液压推靠器常见故障及其排除方法


部分相 连接 的传 输导 线全 封闭地 装在油 路管道 中。
１ 各 个 组 成 部 分 的功 能…
１ １ 上接 头部 件 ．
时） 。释放 压力 ： 向 电磁 阀 通 电被 激励 ， 当 其衔 铁 打 开 高压 通路 ， 高压 油迅速 释放 到油箱 中 ， 塞上 承受力 立 活
即消失 。
杆 、 塞、 筒、 形 、 活 衬 蝶 弹簧 、 连杆 等组 成 。有 以下 几种
功能 ： 产生压力 ： 当向电机通电后 ， 驱动泵从油箱 （ 即简 体腔 ） 液压油 通 过液 压 阀组 进 入 高 压 管 线 。液压 阀 压
组 中的控 制 阀通 过 调 整 能 使 液 压 油 出 口压 力 控 制 在 ８ ６ ． ａ范 围内 。该压 强作 用 在 直 径 为 ６ ． ±０ ５ＭＰ １ｍｍ 的活 塞 上 ， 生 了 ２ ０ ｇ 产 ２０ ０ ｋｆ的力 （ 为 电机 不停 机 此

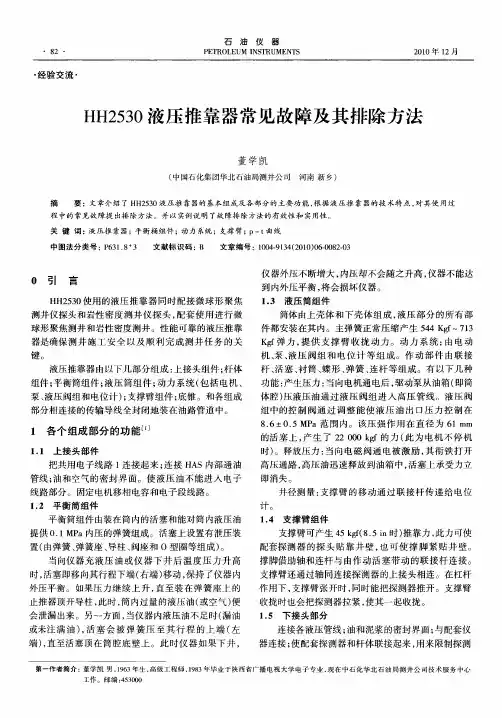

０ 引 言
Ｈ ５０使用 的液压 推靠 器 同 时配 接微 球 形 聚焦 Ｈ２３
测井 仪探 头和岩性 密 度测 井 仪 探 头 ， 配套 使 用进 行 微 球 形聚焦 测井和 岩性密 度测井 。性 能可靠 的液压 推靠
仪 器外压 不断增 大 ， 内压却 不会 随之升 高 ， 器不 能达 仪 到 内外压 平衡 ， 会损 坏仪 器 。 将
・
８ ・ ２
石 油 仪 器 Ｐ Ｔ ０ Ｅ Ｍ Ｓ Ｒ Ｍ Ｎ Ｓ Ｅ Ｒ Ｌ Ｕ Ｉ Ｔ Ｕ Ｅ Ｔ Ｎ
２１ ０ ０年 １ ２月
・
经 验交流 ・
Ｈ ２ ３ 液压推靠器常见故障及其 排除方法 Ｈ ５０
董 学 凯
（ 中国石化集团华北石油局测井公司 河南 新 乡） 摘 要：文章介绍 了 Ｈ ２ ３ Ｈ ５０液压推靠 器的基本组成及各部分的主要 功能 ， 根据 液压推靠 器的技 术特点 ， 对其使用过
HH2530

HH2530

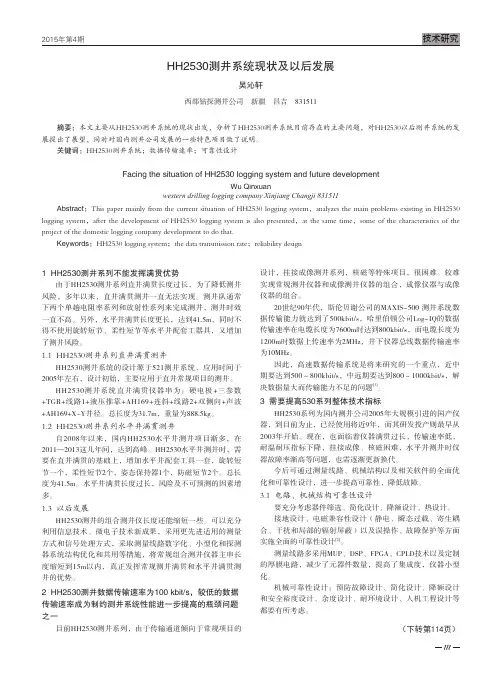

1111 HH2530测井系列不能发挥满贯优势由于HH2530测井系列直井满贯长度过长，为了降低测井风险，多年以来，直井满贯测井一直无法实现。

测井队通常下两个单趟电阻率系列和放射性系列来完成测井，测井时效一直不高。

另外，水平井满贯长度更长，达到41.5m，同时不得不使用旋转短节、柔性短节等水平井配套工器具，又增加了测井风险。

1.1 HH2530测井系列直井满贯测井HH2530测井系统的设计源于521测井系统，应用时间于2005年左右，设计初始，主要应用于直井常规项目的测井。

HH2530测井系统直井满贯仪器串为：硬电极+三参数+TGR+线路1+液压推靠+AH169+连斜+线路2+双侧向+声波+AH169+X-Y井径。

总长度为31.7m，重量为888.5kg。

1.2 HH2530测井系列水平井满贯测井自2008年以来，国内HH2530水平井测井项目渐多，在2011—2013这几年间，达到高峰。

HH2530水平井测井时，需要在直井满贯的基础上，增加水平井配套工具一套，旋转短节一个，柔性短节2个，姿态保持器1个，防磁短节2个。

总长度为41.5m。

水平井满贯长度过长，风险及不可预测的因素增多。

1.3 以后发展HH2530测井的组合测井仪长度还能缩短一些。

可以充分利用信息技术、微电子技术新成果，采用更先进适用的测量方式和信号处理方式，采取测量线路数字化、小型化和探测器系统结构优化和共用等措施，将常规组合测井仪器主串长度缩短到15m以内，真正发挥常规测井满贯和水平井满贯测井的优势。

2 HH2530测井数据传输速率为100 kbit/s，较低的数据传输速率成为制约测井系统性能进一步提高的瓶颈问题之一目前HH2530测井系列，由于传输通道倾向于常规项目的设计，挂接成像测井系列，核磁等特殊项目，很困难。

较难实现常规测井仪器和成像测井仪器的组合，成像仪器与成像仪器的组合。

20世纪90年代，斯伦贝谢公司的MAXIS-500 测井系统数据传输能力就达到了500kbit/s，哈里伯顿公司Log-IQ的数据传输速率在电缆长度为7600m时达到800kbit/s，而电缆长度为1200m时数据上传速率为2MHz，井下仪器总线数据传输速率为10MHz。

HH2530测井仪常见故障及处理

C omprehensive综合HH2530测井仪常见故障及处理姜诚琳（中石化江汉石油工程有限公司测录井公司，湖北　潜江　４３３１２３）摘 要：在ＨＨ２５３０系列测井平台的工程经验积累中，笔者总结归纳测井仪常见故障，并依照实际所经历的案例进行了分类原因探析，在此基础上逐一给出了处理方法。

关键词：测井仪；故障；原因；中图分类号：ＴＥ２８＋３ 文献标识码：Ａ 文章编号：１００２－５０６５（２０１６）０３－００４２－２The Common faults and processing of logging tool HH2530JIANG Cheng-lin（Ｓｉｎｏｐｅｃ　Ｊｉａｎｇｈａｎ　ｐｅｔｒｏｌｅｕｍ　ｅｎｇｉｎｅｅｒｉｎｇ　ｃｏ．，　ＬＴＤ．，　ｌｏｇｇｉｎｇ　ｃｏｍｐａｎｉｅｓ，Ｑｉａｎｊｉａｎｇ　４３３１２３，Ｃｈｉｎａ）Abstract:　Ｉｎ　ｌｏｇｇｉｎｇ　ｓｅｒｉｅｓ　ＨＨ２５３０　ｅｎｇｉｎｅｅｒｉｎｇ　ｅｘｐｅｒｉｅｎｃｅ，　ｔｈｅ　ａｕｔｈｏｒ　ｓｕｍｍａｒｉｚｅｓ　ｃｏｍｍｏｎ　ｆａｕｌｔ　ｉｎｄｕｃｔｉｏｎ　ｌｏｇｇｉｎｇ　ｔｏｏｌ，　ａｎｄ　ａｎａｌｙｓｉｓ　ｔｈｅ　ｒｅａｓｏｎ　ｏｆ　ｔｈｅ　ｃｌａｓｓｉｆｉｃａｔｉｏｎ　ｉｎ　ａｃｃｏｒｄａｎｃｅ　ｗｉｔｈ　ｔｈｅ　ａｃｔｕａｌ　ｃａｓｅｓ　ｅｘｐｅｒｉｅｎｃｅｄ，　ｔｈｅｎ，ｇｉｖｉｎｇ　ｐｒｏｃｅｓｓｉｎｇ　ｍｅｔｈｏｄｓ　ｏｆ　ｅａｃｈ　ｆａｕｌｔｕｒｅ．Keywords: ｌｏｇｇｉｎｇ　ｔｏｏｌ；ｆａｉｌｕｒｅ；ｒｅａｓｏｎｓ；1 HH2530测井仪简介1.1 功能阐述测井仪是用于凿井领域，可对井壁进行连续扫描，也可对任意水平进行横向扫描，给出井筒竖直剖面、水平断面、井筒有效断面、井筒偏斜距离等技术资料。

测井仪的型号较多，有HH2520，HH2521等形式[1]。

本文主要研究HH2530测井仪。

相较于HH2520，HH2521的测井仪，HH2530优势更加明显。

HH2530系列BDS连斜测井仪现场检查

２ ０ １ ３ 年第 ６ 期
内蒙古 石 油化 工
７ ７
ＨＨ２ ５ ３ ０系列 Ｂ Ｄ Ｓ连斜测 井仪现场检查
孙 东利
（ 大庆钻探 澳 Ｉ 井 公 司 仪修 中 心 ， 黑龙江 大庆 １ ６ ３ ４ １ ２ ）
摘
要： Ｂ Ｄ Ｓ连 斜 测 井仪 原 理上 仪 器 的倾 斜 角和倾 斜 方位 角就 是 井 眼 的倾 斜 角 和倾 斜 方位 角 ； 当
中 图分类 号 ： Ｔ Ｅ２ ８ ＋ ３
１ Ｂ Ｄ Ｓ测 斜仪 简 介
文献 标识 码 ： Ａ
文章 编号 ： １ ０ ０ ６ －７ ９ ８ １ （ ２ ０ １ ３ ） Ｏ ６ ～０ ｏ ７ ７ 一Ｏ １
ＡＺ Ｉ Ｍ ＝ａ ｒ ｃ ｔ ｇ （ Ｈ１ ／ Ｈ２ ） ２ Ｂ ＤＳ测斜 仪校 验 （ ７ ）
将 连 斜测 井仪 固定 在三 轴校 验 台上 。 将Ｂ Ｄ Ｓ测
试 盒 连 线 接 到上 ３ １芯 上 ， 加 电预 热 ， 旋 转 三 轴校 验 台， 将 连 斜 测 井 仪放 置 斜 度 为 １ ０ 。 时， 依次 旋 转方 位 角 手柄 置 方位 角为 ０ 。 、 ６ ０ 。 、 １ ２ ０ 。 、 １ ８ ０ 。 、 ２ ４ ０ 。 、 ３ ６ ０ 。 ， 分
测 斜仪 系统 是在 仪器 的轴线 上安 装 有三维 加速 度 计传 感 器 和三 维 磁 力 计 传感 器 ， 线 路 板 上 装 有 温 度 传感 器 。三维 加速 度计 传感 器 所获 得 的信号 通过 滤 波器 使其 输 出为稳 定 不受 干扰 的信 号 。三 维磁 力 计 传 感 器 所 获 得 的信 号 是 由 晶 振 输 出一 个 频 率信
ｆ ｘ ＝一 （ Ｆ Ｘ） ／ Ｆ ｆ ｙ ＝一 （ Ｆ Ｙ） ／ Ｆ ｆ ｚ ＝ 一（ Ｆ Ｚ ） ／ Ｆ

HH2530系列变密度测井仪波列跳跃的应对措施


摘 要 ： ＨＨ２ ５ ３ ０ Ｖ ＤＬ 测 井仪 在 应 用 中存 在 波 列 跳 跃 问题 。 该仪 器在 测 井过 程 中要 能 稳 定 工
作 必 须 解 决 两 大 问题 ：一 是 阻抗 匹配合 适 ，减 小误码 率 ；二 是 消 除通 道 及碰 撞 干扰 。具 体 的 应 对 措施 有 ：对 总 线 电 阻进 行调 配 以达 到 最佳 匹配值 ；加 强 电 源的稳 压 和 滤 波 ，对 输入 、输 出 阻 抗 不 匹配 的通 信 变压 器进 行 更换 ；对松 动 器件 进 行 紧 固封 胶 ；测 井 时按要 求加 装扶 正 器 ， 以减 小碰 撞 干扰 ；地 面数 控 仪 器应 进 行 合 理 配接 。采 取 上 述措 施后 仪 器 的抗 干扰 能力及 曲线 的优 等 率得 到 了提 高 ，测 井一 次成 功 率提 高到 ９ ８ ％。
针对 Ｈ Ｈ ２ ５ ３ ０ 系列变密度测井仪应用 中存在的
问题 ，具 体 的应 对措 施 可简 述 为 ：对 总 线 电阻进 行
调配 ，使其达到最佳 匹配值 ；对声波通道进行干扰 抑制 ，消除高频干扰 ；测井时按要求加装扶正器 ， 以减小碰撞干扰 ；地面数控仪器应进行合理配接 。 共 进行 了 １ ２ ０ 井 次 的上 井施 工 ，措 施前 进行 的 ９ ２ 次 测井 ，出现故障２ ０ 次 ，故障率 ２ １ ． ７ ％；措施后测井
窜入 高频 干 扰 ；测井 时未 按规 定 加装 扶 正器 ；电子 元 器 件温 度性 能 不好 ；线 路有 接 触不 良 ，有 虚焊 现
Ｉ ｍ１ 拍
嬲
１ 波列跳 跃的原 因
器信号参数不稳定 ，换上耐高温性能较好的进 口编
ｃ ｃ
ＣＩ Ｓ Ｌ
Байду номын сангаас

测井系统基本知识ppt课件


射场。
No Image
一、测井基本概念
传感器
物理场的测量都是通过传感器将物理场强转换成电信号进
行测量的。常用传感器有电磁测井中的电极或线圈系，声测
井中的压电晶体换能器，核测井中的碘化钠晶体和光电倍增 管组合而成的伽马射线探测器等。 1）具有较大的动态范围和足够高的灵敏度。 2）有足够的空间或方向分辨能力。
3）有足够的时间分辨能力。
4）响应函数尽量简单。 5）能够在恶劣环境条件下稳定可靠地工作。
No Image
一、测井基本概念
电信号的采集和处理
1）放大和检测 2）模数转换 3）编码传输 4）反馈控制 5）深度匹配 6）把电信号转化为介质物性参数 7）记录和显示
No Image
测井系列的分类
分类 方法
测井系统基本 知识
No Image
提
纲
一．测井基本概念 二．什么是测井系统 三．测井系统的发展历史 四．测井作业流程
No Image
一、测井基本概念
什么是测井
“测井”这个术语对应的英文单词是“Log”,原 义是“航行日志”。这个单词生动形象地比喻了“测 井”的过程和特点：使用测井系统，连续记录随深度 变化的反映地层信息的各种参数，研究地下岩石物理 渗流特性，寻找和评价油气及其它矿藏资源。
No Image
一、测井基本概念
岩石物理及井眼工程参数
（测井解释家地质家） 岩石物理参数
岩石的矿物成分和元素成分（岩性）、孔隙度、 渗透率、含油（气、水）饱和度、地层水矿化度等
井眼工程参数
井径、井液、泥饼、套管、水泥环性质
对应的参数具有空间和时间变化的特性
No Image
一、测井基本概念
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

核磁共振测井
现代核磁共振测井技术是20世纪90年代世界石 油工业重大技术进步之一，是解决复杂油气藏评价 问题的重要方法之一。哈里伯顿公司的磁共振成像 测井仪（MRIL）是当前最先进的仪器。核磁共振 测井不仅能够提供可靠的孔隙度、渗透率等岩石物 理参数，同时还可区分地层孔隙空间中流体性质和 类型，用于定量指示油气层。实践证明，核磁共振 测井可作为评价复杂油气藏、直接发现油气藏的一 个重要方法，它在我国油气勘探中应用，还有巨大 的潜力。
井周声波成像测井
直观地反映真实地层的非均质性和响应方程的非线性的 特点。目前世界三大测井服务公司均推出了自己的高性能 井周声波成像测井仪，它们是斯伦贝谢公司的UBI，西方 阿特拉斯公司的CBIL和哈里伯顿公司的CAST。 井周声波成像测井技术不但能在裸眼井中进行构造、沉 积、裂缝、应力等方面的评价，还能进行孔隙度和薄层分 析；而且它在套管井中可以进行井周套管厚度、水泥厚度 、检查套管的破损情况和射孔情况。实践证明，井周声波 成像测井技术是解决地质问题和工程问题的一种重要的测 井方法，它在油气勘探开发和综合评价中具有广泛的应用 前景。
HDC型（电压切换）环空七参数测井仪（26mm)
(磁定位、温度、伽玛、含水率、压力、流量、密度、示踪）
HDC型遥测环空七参数测井仪（26mm)
(磁定位、温度、伽玛、含水率、压力、流量、密度、示踪）
ZDC型遥测七参数测井仪（38mm)
(磁定位、温度、伽玛、含水率、压力、流量、密度、示踪）
XDC型遥测吸水剖面多参数测井仪（38mm)
通讯数传短节、双感应球形聚焦测井仪、双侧向测井仪、 微球形聚焦测井仪、自然伽玛测井仪、自然伽玛能谱测井 仪、岩性密度测井仪、补偿中子测井仪、长源距声波测井 仪、标准源距声波测井仪、辅助测量短节、高分辩率地层 倾角测井仪等。
所采集的地层参数包括：
自然伽玛 自然伽玛能谱（总伽玛、铀、钍、钾含量） 补偿中子（孔隙度） 岩性、密度 声波传播特性（时差、声幅） 球形聚焦电阻率 深、浅侧向电阻率 中、深感应电阻率 井斜和井斜方位 地层倾角 井温、井液电阻率、马龙头张力 自然电位 井筒水泥胶结 流体温度、流量、压力 等
二、HH-2530系统可配接的仪器
1、成像测井仪器
(哈里伯顿仪器不详细介绍）
MRIL P核磁成像测井仪 CAST-V声波成像测井仪 EMI微电阻率扫描仪 HRAI高分辨率阵列感应测井仪 WSTT 阵列声波测井仪 RFT、SFT地层测试器
2、快速平台数控测井仪系列(530仪器
电缆遥测井下仪（ DLC ） 辅助测量探头（ FCT ） 共用电子线路1（NEC） 共用电子线路2 （ REC） 自然伽玛能谱探头（NSS） 补偿中子探头（CNS） 岩性密度探头（LDS） 微球形聚焦探头（MSS） 连斜探头（BDS） 双侧向探头（DLS） 高分辨率声波探头（HRAS） 双感应探头（DIS） 液压推靠器（HAS）
HH-2530成像测井系统 简 介
北京环鼎科技有限责任公司
一、测井需求 二、HH-2530系统可配接的仪器 三、HH-2530成像测井计算机系 统 四、530快速平台数控测井仪器
一、测井需求
1、勘探对成像测井的需求
当前油气勘探面临诸多地质难题。要有效识别 与评价复杂的勘探对象，使用传统的分辨率较低， 直观性能差，评价油气层出现多解性的测井技术， 已经不能满足勘探生产的需要。目前，迫切需要 深探测、高分辨率和高精度的仪器及其解释方法。 成像测井技术作为近十几年才发展起来的新一代 测井技术，它与随钻测井、地质导向测井、过套 管电测井等，同属于跨世纪的测井新技术。
三、HH-2530成像测井计算机系统
服务功能示意图
D4MP
D4TG
DITS INSITE
HH-2530地面系统 TCM PCM WTC
TCC
520 530 CSU
射孔面板
PCM
WTC
生产 测井仪 射孔 取芯
521
HH—2530组成框图
ISDN
控制中心
通讯接口
转换器
绘图仪
深度 张力 磁记号
扩展信号接口 扩展电缆接口
4、521数控测井仪系列
脉冲编码遥测井下仪(MBY) 双侧向测井仪(SCX) 微球形聚焦测井仪(WQJ) 自然伽玛测井仪(ZGM) 补偿中子测井仪(BZC) 补偿密度测井仪(BMC) 组合声波测井仪(BZSC) 双感应球形聚焦测井仪(GQJ) 温度电阻率张力测井仪(WDC) 连斜测井仪（LXZ）
5、生产测井系列
RFT、SFT地层测试器
重复式地层测试器是一种变位置地层测试仪，能提供任意数目的 地层压力读数和渗透率测量值，同时根据需要，在一次下井操作中 可获得两个储集层流体取样。 主要应用包括： （1）可采集到高质量的井下地层中的流体样品，经过对采集样 品的观察，可直接确定地层是否含有油气，同时为化验分析油气物 理特性提供样品； （2）根据一口井的地层压力测试数据可准确地做出地层压力剖 面，从而获得井眼剖面流体剃度，还可以了解储层中的流体流动情 况； （3）可以计算原状地层的流度和渗透率，与高分辨率测井资料 结合起来可了解储层渗透率分布，根据渗透率分布选择合适的完井 技术将导致最佳的注入驱替效果； （4）监测井间、层间的压力干扰情况。
(磁定位、温度、伽玛、含水率、压力、流量、密度)
6、EXCELL2000 DITS常规测井仪器
D4TG Telemetry and Natural GR（伽玛通讯仪）
SED Six-Am Dipmeter(六臂倾角测井仪） HEDT Hostile Environment Dipmeter Tool（高温小井眼倾角测井仪）
当前世界最先进的成象仪器有：
微电阻率扫描成像测井
1991年斯伦贝谢公司推出全井眼地层微电阻率扫 描成像测井仪（RMI）。90年代中期，哈里伯顿公 司和西方阿特拉斯公司也先后推出微电阻率扫描成 像测井仪EMI和Star Imager。微电阻率扫描图像的 地质应用正在继续开发，目前主要应用有： ⑴裂缝识别和评价； ⑵薄储层评价； ⑶地层沉积环境分析； ⑷地层孔隙结构分析和地质构造解释； ⑸帮助岩心归位和岩性描述。
HDEL Hostile Environment Dual Laterolog(高温小井眼双侧向测井仪) DFL Digital Focus Log(数字聚焦测井仪）
HFDT High Frequency Dielectric Tool(高频介电测井仪）
ML Mlcorolog Tool(微电极测井仪) MSFL Mlco Spherically Focused Log Tool(微球形聚焦测井仪 ) SDLT Spectral Density Logging Tool（谱密度测井仪）
四、530快速平台数控测井仪器
530系列快速平台测井仪器是我公司近年来， 在保持520系列测井仪器高性能探头和 100Kb/s传输性能的前提下，瞄准世界先进 的快速平台系统，进行开发成功的系列仪 器。高时效、高集成和高性价比的常规测 井系列仪器，其性能远远高于小数控测井 仪器和520数控测井仪器。在该领域迈进了 世界先进测井技术的行列。
HRI High Resolution Induction Tool(高分辨率感应测井仪）
DILT Dual Induction Logging Tool（双感应测井仪） HDIL Hostile Dual Induction Tool (高温小井眼双感应测井仪）
DLLT Dual Laterolog Logging Tool (双侧向测井仪）
工控机 520 521 530 接口
便携机
GPIB
D4MP
RS232绞车面板 SDDP射孔取芯电缆转换
7芯 520 521 530 CSU DITS 单芯
60Hz交流主辅电源
400Hz60Hz
辅电源
生 产 井 仪
DCCP DC4
硬件配置
1、工控机配置为CPU:P4/2.4G/512MB/80GB/可读写光驱/1.44软驱（显示器为19 英寸加固液晶平板显示器）。可装载521、520、530软件，安装接口板。 2、哈里伯顿配套笔记本电脑及数据采集软件CLASS，现场快速解释处理软件 DDP。 3、综合接口箱，可配接100kb/s的遥测接口板、8kb/s的脉玛接口板、28kb/s的生 产测井接口板 。 4、DEMP接口箱，采用哈里伯顿生产的遥传线路板，具备EXCELL2000系统的 通讯功能原功能,根据用户要求，增加硬件可以配接IQ系列仪器。 5、电源控制箱，具备521、520、530系统和2000系统井下仪器的交流主电，具备 521、520、530系列仪器用的直流电源，具备521、520、530系统的辅助交流电源 用于液压推靠器的收张。 6、ELGAR电源箱，2000系统井下液压专用电源 。 7、四组程控直流电源箱，核磁成像测井仪专用直流电源 。 8、DCCP控制面板，对四组程控直流电源箱的控制，向井下仪器供电 。 9、电缆缆芯转接箱，根据不同的井下仪器，因其供电方式不同，通讯方式不同 专门设立的转接箱。通过其切换改变方式，适应井下仪器的变化。 10、射孔取芯面板，用于射孔取芯 。 11、示波器，可监测各缆芯的信号 。 12、UPS，连续不间断电源 。 13、热敏绘图仪，绘图 。 14、电极系面板。 15、深度绞车面板，采集、处理和显示深度信号、速度信号、张力信号等，可配 接521、520、530 和DITS仪器测井(不包括在计算机硬件结构中，安装在绞车上)。
下面详细介绍
)
3、520数控测井仪系列（CSU-D）（大满惯）
电缆遥测系统下井仪(DLC) 双侧向测井仪(SCC) 微球形聚焦测井仪(WQC) 辅助测量探头(FCT) 组合伽玛测井仪(ZGC) 岩性密度测井仪(YMC) 补偿中子测井仪(BZC) 自然伽玛能谱测井仪(GPC) 双感应球形聚焦测井仪(SGC) 井眼补偿数控声波长源距测井仪(JSCC) 井眼补偿数控声波标准源距测井仪(JSBC) 高分辨率地层学地层倾角测井仪(DDQC)
