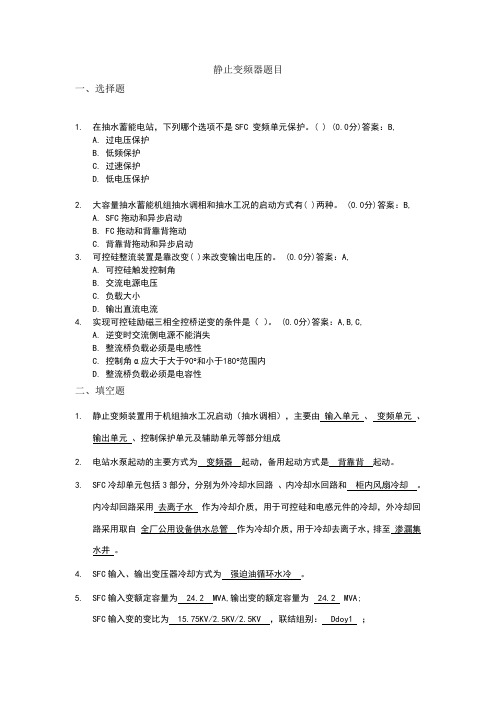

静止变频器题目一、选择题1.在抽水蓄能电站，下列哪个选项不是SFC 变频单元保护。
( ) (0.0分)答案：B,A. 过电压保护B. 低频保护C. 过速保护D. 低电压保护2.大容量抽水蓄能机组抽水调相和抽水工况的启动方式有( )两种。
(0.0分)答案：B,A. SFC拖动和异步启动B. FC拖动和背靠背拖动C. 背靠背拖动和异步启动3.可控硅整流装置是靠改变( )来改变输出电压的。
(0.0分)答案：A,A. 可控硅触发控制角B. 交流电源电压C. 负载大小D. 输出直流电流4.实现可控硅励磁三相全控桥逆变的条件是（）。
(0.0分)答案：A,B,C,A. 逆变时交流侧电源不能消失B. 整流桥负载必须是电感性C. 控制角α应大于大于90°和小于180°范围内D. 整流桥负载必须是电容性二、填空题1.静止变频装置用于机组抽水工况启动（抽水调相），主要由输入单元、变频单元、输出单元、控制保护单元及辅助单元等部分组成2.电站水泵起动的主要方式为变频器起动，备用起动方式是背靠背起动。
3.SFC冷却单元包括3部分，分别为外冷却水回路、内冷却水回路和柜内风扇冷却。
内冷却回路采用去离子水作为冷却介质，用于可控硅和电感元件的冷却，外冷却回路采用取自全厂公用设备供水总管作为冷却介质，用于冷却去离子水，排至渗漏集水井。
4.SFC输入、输出变压器冷却方式为强迫油循环水冷。
5.SFC输入变额定容量为 24.2 MVA,输出变的额定容量为 24.2 MVA;SFC输入变的变比为 15.75KV/2.5KV/2.5KV ，联结组别： Ddoy1 ；SFC输出变的变比： 4.75KV/15.75KV ，联结组别： Dyn11 。
6.SFC系统内冷却水电导率的正常范围为 0.8～1.0 μs/cm。
7.“SFC OFF”状态指SFC输入开关断开、辅设退出运行、外冷供水阀关闭；“SFCRDY”状态指SFC输入开关在合闸位置、整流桥风扇及逆变桥风扇在运行状态，且SFC外部冷却水运行，SFC等待拖动机组。
蓄能电厂抽水调相工况运行对经济效益的影响及改进措施研究发布时间：2022-01-20T01:05:56.289Z 来源：《河南电力》2021年9期作者：刘强[导读] 在蓄能电厂运行过程中，通过加强调峰调频机组运行控制，能够进一步提升电厂运行效益，可以将低谷电能转化为高峰电能，这样便实现了电厂资源的优化配置，能够更好地满足并网运行需求。
但由于电厂调管方式的更改，机组出现了抽水调相工况，这严重影响到了电厂效益，也容易对设备造成影响。
对此，本文通过分析抽水调相工况运行对经济效益的影响，提出了相应的改进措施，以进一步提升电厂运行效益。
刘强（中国南方电网调峰调频发电公司惠州蓄能水电厂广东惠州 516100）摘要：在蓄能电厂运行过程中，通过加强调峰调频机组运行控制，能够进一步提升电厂运行效益，可以将低谷电能转化为高峰电能，这样便实现了电厂资源的优化配置，能够更好地满足并网运行需求。
但由于电厂调管方式的更改，机组出现了抽水调相工况，这严重影响到了电厂效益，也容易对设备造成影响。
对此，本文通过分析抽水调相工况运行对经济效益的影响，提出了相应的改进措施，以进一步提升电厂运行效益。
关键词：蓄能电厂；抽水调相工况；经济效益；改进措施调峰调频机组作用主要是吸收系统低谷电能，将水从低处抽取到高处储存能量，在负荷高峰时段发电，为电网提供高峰电力，减少系统峰谷差，将系统价值低，多余的低谷电能转换为价值高，必须的高峰电能。
此外，抽水蓄能还提供调频、调相等供辅助服务，这对于更好地满足用电需求，提高资源利用率具有重要意义。
但是在电厂更改调管方式后，机组出现的抽水调相工况不利于电厂设备运行，还影响到了电厂效益，对此需要采取有效方法进行改进，以降低电厂损失。
一、工况分析某蓄能电厂自2018年7月调管方式更改后，机组开始出现抽水调相工况（CP），工况频繁启动且长时间运行的情况，不但对机组系统设备造成影响。
也不利于经济效益。
CP工况不但不发出有功，反而要从电网吸收少量有功维持机组转动，且消耗直接厂用电，影响直接厂用电率。
水电厂技能考试试题一、单项选择题（共35小题，每小题2分，共70分）1、我国电力系统中性点接地方式有三种分别是（B、）｡正确答案：（B、）A、直接接地方式、经消弧线圈接地方式和经大电抗器接地方式B、直接接地方式、经消弧线圈接地方式和不接接方式C、不接地方式、经消弧线圈接地方式和经大电抗器接地方式D、直接接地方式经大电抗器接地方式和不接地方式｡2、正常运行的发电机在调整有功负荷时对发电机无功负荷（B、）。
正确答案：（B、）A、没有影响B、有一定影响C、影响很大D、不一定有影响。
3、以各种不同调差率并列运行的机组,当负荷发生变化时,则（B）。
正确答案：（B）A、ep值大的机组,承担变动的负荷大B、ep值小的机组,承担变动的负荷大C、机组负荷的分配与ep值无关。
4、在电力系统中由于操作或故障的过渡过程引起的过电压其持续时间（A、）｡正确答案：（A、）A、较短B、较长C、时长时短D、不变｡5、事故调查必须按照（D）的原则。
正确答案：（D）A、“四不放过”B、安全第一预防为主C、公开公平公正D、实事求是尊重科学6、减小水击的措施是（C）。
正确答案：（C）A、减小负荷B、增加压力钢管管长C、增加导叶关闭时间D、减小导叶关闭时间。
7、变压器的接线组别表明（A、）间的关系｡正确答案：（A、）A、两侧线电压相位B、两侧相电压相位C、两侧电流相位D、以上都不是8、（B）不是计算机的输入输出设备。
正确答案：（B）A、键盘B、CPUC、打印机D、显示器。
9、线路上有人工作线路上的标示牌的悬挂和拆除应按（B、）的命令执行｡正确答案：（B、）A、值班员B、调度员C、工作负责人10、离心水泵的安装高度主要受（B）控制否则将抽不上水或出水量很小。
正确答案：（B）A、扬程B、真空度C、电动机功率D、水泵效率。
11、轻伤事故指受伤职工歇工在（A、）个工作日以上但够不上重伤者｡正确答案：（A、）A、1B、2C、3｡12、导水机构的支撑结构是（A）。
高低压开关柜、变压器的发热量计算方法变压器损耗可以在生产厂家技术资料上查到（铜耗加铁耗）；高压开关柜损耗按每台200W估算；高压电容器柜损耗按3W/kvar 估算；低压开关柜损耗按每台300W估算；低压电容器柜损耗按4W/kvar估算。
一条n芯电缆损耗功率为：Pr=(nI2r)/s，其中I 为一条电缆的计算负荷电流（A），r为电缆运行时平均温度为摄氏50度时电缆芯电阻率（Ωmm2/m，铜芯为0.0193，铝芯为0.0316），S为电缆芯截面（mm2）；计算多根电缆损耗功率和时，电流I要考虑同期系数。
上面公式中的"2"均为上标，平方。
一、如果变压器无资料可查，可按变压器容量的1~1.5%左右估算；二、高、低压屏的单台损耗取值200~300W，指标稍高（尤其是高压柜）；三、除设备散热外，还应考虑通过围护结构传入的太阳辐射热。
主要电气设备发热量电气设备发热量继电器小型继电器 0.2~1W中型继电器 1~3W励磁线圈工作时8~16W功率继电器 8~16W灯全电压式带变压器灯的W数带电阻器灯的W数+约10W控制盘电磁控制盘依据继电器的台数,约300W程序盘主回路盘低压控制中心 100~500W高压控制中心 100~500W高压配电盘 100~500W变压器变压器输出kW(1／效率-1) (KW)电力变换装置半导体盘输出kW(1／效率-1) (KW)照明灯白炽灯灯W数放电灯 1.1X灯W数假设变压器为1000KVA，其有功输出为680KW，则其效率大致为680/850=0.8，根据上述计算损耗的公式，该变压器的损耗为680*（1/0.8-1)=170KW!!!变压器的热损失计算公式:△Pb=Pbk+0.8Pbd△Pb-变压器的热损失(kW)Pbk-变压器的空载损耗(kW) Pbd-变压器的短路损耗(kW)具体的计算方法：一、 发电机组发热量发电机组的散热量主要来自于两个方面，一是发电机组的盖板传热和机壳围护结构传热，另一是发电机组的冷却循环风的漏风所带来的热量。
水电厂技能考试试题一、单项选择题（共35小题，每小题2分，共70分）1、主变消防采用（C、）介质正确答案：（C、）A、CO2B、七氟丙烷C、水D、泡沫2、可控硅整流装置是靠改变（C、）来改变输出电压的。
正确答案：（C、）A、交流电源电压B、输出直流电流C、可控硅触发控制角D、负载大小3、导叶漏水量较大的机组导叶全关后机组制动转速应适当（A）正确答案：（A）A、提高B、降低C、不变D、可提高也可降低。
4、新变压器在投运时一般需冲击正确答案：（C、）D、A、2次B、3次C、4次D、5次5、Y/△--11接线的变压器二次侧线电压超前一次侧线电压的角度差是（A、）.正确答案：（A、）A、3300B、300C、30006、为防止变压器铁芯、夹件、压圈等金属部件感应悬浮电位过高而造成放电因此铁芯必须（B、）正确答案：（B、）A、两点接地B、单点接地C、多点接地D、屏蔽接地7、Yd-11接线的变压器△侧发生两相短路时Y侧必有一相电流为另外两相电流的（D、）倍。
正确答案：（D、）A、0.5B、1C、1.732D、28、下列说法正确的是（C）。
正确答案：（C）A、水流的流动速度愈快,其水流中的能量愈大B、河渠中水流仅有位能和动能,没有压能C、在变直径管道中,流速较大处,容易产生真空。
9、大容量抽水蓄能机组抽水调相和抽水工况的启动方式有（A）两种。
正确答案：（A）A、SFC拖动和背靠背拖动B、SFC拖动和异步启动C、背靠背拖动和异步启动。
10、当机组的导叶实际开度与限制开度相等时开度限制能切断（D）信号。
正确答案：（D）A、开机B、停机C、调整负荷D、增加负荷11、振动中的干扰力来自水轮机水力部分的动水压力的振动为（B）。
正确答案：（B）A、机械振动B、水力振动C、电磁振动。
12、在大接地电流系统中故障电流中含有零序分量的故障类型是（C、）。
正确答案：（C、）A、两相短路B、三相短路C、两相短路接地D、三相短路接地。
穿越功率对于抽水蓄能电厂的影响摘要：抽水蓄能电厂厂内变电站的穿越功率对于电厂的安全、稳定、灵活的运行有着较大限制，降低其负面影响，对于电厂乃是电网的安全稳定运行有着重要意义。
关键词：穿越功率；安稳装置；抽水蓄能随着我国经济的迅速发展，电力系统的建设也取得了长足进步。
作为清洁能源的抽水蓄能电厂对于生态的破坏以及对于天然降水量的要求，相比常规水电厂要低得多。
同时，由于其启动速度快，有功调节范围大，并具备强大的无功调节能力，在近几年也在全国遍地开花。
蓄能电厂的特点抽水蓄能机组采用可逆式水泵水轮发电机，具有水泵和发电双向调节能力，在电网中承担着“削峰填谷，事故备用”的重要作用。
目前国内多个蓄能电厂项目参照了惠蓄电厂的经验，其机组的典型运行方式主要包括：发电工况：与常规水电厂基本相同，但启动速度更快，从收到调度令至带满负荷用时在120S左右，有功调节范围基本在150MW至300MW之间；抽水工况：在系统频率较高时，作为大型电动机使用，以降低系统频率，并将电能转化为水的势能储存起来，在负荷高峰时用以发电。
抽水工况功率不可调，为固定值-300MW；发电调相：在系统无功不足或过多时，可以发出或消耗无功，以调节系统电压。
无功调节范围在-70Mvar至+120Mvar之间；抽水调相：与发电调相类似，只是机组旋转方向不同；旋转备用：在系统存在可以预见的瞬时有功缺额时，可快速并网并带满负荷，约30S可提供300MW有功；抽水蓄能机组的抽水工况启动，相当于一台超大型电动机。
为了减少其在启动时对于电网的冲击及目前静态变频技术限制，国内抽水蓄能电厂均采用多台小容量机组的方式布置，单机容量在350MW以下。
同时，为了保证机组及设备检修时其他设备的可用率及灵活的运行方式，抽水蓄能电厂一般都设置有厂内变电站，将机组出口电压经升压后送至高压母线，统一上网。
厂内变电站的设置也为机组的调度管理带了很大便利。
穿越功率的影响根据抽水蓄能机组工况可知，与常规发电机组只作为电源的运行方式不同，其在发电工况时作为电源，在抽水工况作为负荷，在发电调相及抽水调相工况时既可以作为电源，也可以作为负荷。
抽水蓄能电站的工作原理抽水蓄能电站（Pumped Storage Hydroelectricity，简称PSH）是一种广泛应用于能源储备与调峰的电力发电方式。
它利用电网在低峰时段所产生的多余电能，将其转化为水能，并通过泵抽水并储存于高位水库中，待高峰时段或能源需求增加时，再将储存的水能释放，通过水力发电机组产生电能。
抽水蓄能电站具有高效、环保、可调度性强等优点，是一种重要的可再生能源发电方式。
一、工作原理概述抽水蓄能电站的工作原理基于水循环的能量转换过程。
电站主要由上、下两个水库、泵抽水机组和水力发电机组等主要设备组成。
在低峰时段，泵抽水机组启动，将下游水库的水抽到高位水库中。
储存水能的高位水库通过一条引水隧道与下游水库相连。
在高峰时段或能源需求增加时，水能被释放，通过引水隧道将水流回下游水库，并通过水力发电机组转化为电能，最终供应给电网。
二、抽水工况抽水蓄能电站的抽水工况是其工作的核心环节。
在低峰时段，电站开始抽水操作。
首先，泵抽水机组启动，通过电动机驱动水泵工作，将下游水库的水抽出。
水被抽到高位水库后，通过引水隧道储存。
最终，当高峰时段来临或能源需求增加时，抽水工况结束。
三、发电工况抽水蓄能电站的发电工况是其关键环节之一。
当高峰时段或能源需求增加时，电站开始发电操作。
此时，通过水力发电机组将储存于高位水库中的水能转化为电能。
水力发电机组启动后，水从高位水库开始流动，通过引水隧道、水轮机和发电机等设备完成能量转换。
最终，通过电能转换和输送将电能供应到电网中。
四、能量转换和储存抽水蓄能电站的工作过程中，能量的转换和储存是关键环节。
在抽水阶段，电能通过泵抽水机组将电网的多余电能转化为水的势能，储存于高位水库中。
而在发电阶段，储存的水能通过水力发电机组被释放，再次转化为电能。
这种能量的转换和储存能够满足不同时段的能源需求，实现能源的储存与调度。
五、优势和应用前景抽水蓄能电站作为一种可再生能源发电方式，具有许多优势和应用前景。
抽水蓄能机组调相工况简介摘要：由于抽水蓄能机组在我国发展较晚，还有很多人，包括一些常规机组的建设者和运行人员都对抽水蓄能机组不太了解，本文简要的介绍抽水蓄能机组的特有工况：调相，以让更多的人增加对抽水蓄能机组了解。
