600MW超临界机组总体介绍

600MW超临界汽轮机介绍600MW超临界汽轮机介绍一、引言600MW超临界汽轮机是一种高效、节能的发电设备，被广泛应用于现代发电行业。

本文将对600MW超临界汽轮机进行详细介绍，包括其工作原理、结构组成以及应用领域等内容。

二、工作原理600MW超临界汽轮机是基于超临界水的原理工作的。

超临界水是指当水的压力高于临界压力（221.3 bar）时，具有特殊的物理性质。

超临界水在电力发电领域具有很高的热工效率，因此被广泛应用于超临界汽轮机中。

600MW超临界汽轮机的主要工作过程分为四个阶段：高压加热过程、中压加热过程、过热过程和凝结过程。

在高压加热过程中，超临界水从锅炉进入汽轮机，被高压加热。

然后，水进入中压加热过程，继续增加温度和压力。

接下来，水进入过热器，在此过程中热量进一步增加。

最后，热水经过汽轮机发电，然后冷却并凝结为水。

三、结构组成600MW超临界汽轮机由以下主要部件组成：1. 锅炉：负责将水加热为超临界水，并提供高温高压蒸汽给汽轮机。

2. 过热器：负责进一步加热和增加蒸汽的压力，以提高汽轮机的热效率。

3. 汽轮机：包括高、中、低压汽轮机，负责将水蒸汽的热能转化为机械能，驱动发电机发电。

4. 电动机：用于提供启动和控制汽轮机的转速。

5. 发电机：将汽轮机产生的机械能转化为电能。

四、应用领域600MW超临界汽轮机广泛应用于发电行业，尤其是大型发电厂。

其主要应用领域包括以下几个方面：1. 火电厂：600MW超临界汽轮机在火电厂中得到广泛应用，可以高效地将化石燃料的热能转化为电能，满足大规模发电需求。

2. 核电厂：核电厂通常使用超临界汽轮机作为核反应堆的蒸汽发生器，将核能转化为电能。

3. 生物质发电厂：生物质发电厂常常使用600MW超临界汽轮机，通过生物质的燃烧产生蒸汽，从而发电。

4. 微型联合发电：600MW超临界汽轮机也可以用于小型或微型联合发电系统中，将余热利用起来，提高能源利用效率。

五、总结600MW超临界汽轮机是一种高效、节能的发电设备，利用超临界水的原理工作。

600MW超临界机组总体介绍
首先，600MW超临界机组是一种燃煤发电机组，采用超临界锅炉及超
临界蒸汽参数运行。

其设计能力达到了600兆瓦，是一种大型的发电机组。

它采用了先进的燃煤发电技术，具有较高的发电效率，可以最大限度地利
用煤炭资源。

600MW超临界机组的核心设备是超临界锅炉。

它采用了高温高压的工质，将锅炉内的水蒸汽压力提高到临界值以上，使得蒸汽温度大幅度提高。

这种工艺使得机组的热效率得到提高，能耗减少。

同时，超临界锅炉还具
有较小的包容性和快速启停的特点，适合应对电网负荷波动和需求峰谷的
变化。

此外，600MW超临界机组还采用了先进的自动化控制系统。

通过实时
监测和分析各项参数，调整机组的工作状态，使其保持在最佳的工作状态。

这种自动化控制系统能够有效地提高机组的稳定性和可靠性，减少人工干
预的需求。

总的来说，600MW超临界机组是一种现代化、高效能的发电设备。

它
不仅具有高热效率和低耗能的特点，还具有较低的排放量和高度自动化的
控制系统。

这使得600MW超临界机组成为了目前燃煤发电的首选，为能源
供应提供了可靠支持，同时也对环境保护做出了贡献。

东方600MW超临界汽轮机技术介绍我公司是上海生产的亚临界机组,现通过给大家介绍一下东方汽轮机厂生产的600MW超临界机组的情况,希望能对开扩大家的视野，能起到“他山之石”的作用。

东方汽轮机厂引进日立技术生产的超临界、一次中间再热、冲动式、单轴、三缸四排汽、双背压、纯凝汽式汽轮机，汽轮机型号：N600-24.2/566/566型，额定出力600MW，最大连续出力634.185MW，额定转速3000rpm。

机组采用复合变压运行方式，汽轮机具有八级非调整回热抽汽。

锅炉来的过热蒸汽经汽轮机两个主汽阀后进入四个共腔室的高压调节阀，通过高压导管进入高压缸做功，做过功的蒸汽经汽机高压缸排出后引入锅炉再热器，再热蒸汽经过两个中压联合汽阀（一个中压联合汽阀包括一个中压主汽门与一个中调门）后各分两路，共四路蒸汽经中压导管进入中压缸做功，中缸排汽经一根异径连通管引入两个低压缸，低缸排汽进入双背压凝汽器。

1.1.1 汽缸：1.1.1.1 高中压缸合缸，并采用双层缸结构。

高中压缸外缸为一个整体，按中分面分为上下两个半缸。

高压缸内缸与中压缸内缸前三级为一个整体，形成高压内缸。

中压缸后三级共用一个隔板套，两者都是从中分面分为上半缸和下半缸。

1.1.1.2 低压缸采用对称双分流结构，中部进汽，向两端分流；自中分面将汽缸分为上下两个半缸。

低压缸采用三层缸，第一层为安装通流部分组件的内缸。

第二层为隔热层。

第三层为外缸，用以引导排汽和支撑内缸各组件。

低压缸与凝汽器的连接采用不锈钢弹性膨胀节连接方式。

高中压缸的膨胀死点在＃2轴承座中间部位，低压A缸、低压B缸的膨胀死点分别位于各自的中心附近。

1.1.2 叶片：1.1.2.1 汽轮机为冲动式，高压缸共8级叶片，中压缸共6级叶片，低压缸共2×2×7级，机组结构级叶片共42级（热力级21级）。

1.1.2.2 高中压静叶型线采用高效的后加载层流叶型（AVN），动叶采用型损、攻角损失更小的高负荷叶型（HV）。

600MW超临界汽轮机介绍引言汽轮机作为一种重要的能源转换装置，广泛应用于电力、石化、冶金等各个领域。

而超临界汽轮机作为一种新型的汽轮机，具有更高的效率和更低的碳排放，被认为是电力行业的发展方向之一。

本文将介绍600MW超临界汽轮机的概况、工作原理以及其在电力行业中的应用。

概述600MW超临界汽轮机是一种具有超临界蒸汽参数（主蒸汽温度超过374℃，压力超过22.1MPa）的汽轮机。

相比传统的亚临界汽轮机，超临界汽轮机具有更高的蒸汽温度和压力，能够提高汽轮机的热效率和发电效率。

工作原理600MW超临界汽轮机的工作原理基本上与传统的亚临界汽轮机相似，都是通过蒸汽的膨胀驱动转子旋转，产生动力输出。

不同之处在于，超临界汽轮机使用的是超临界蒸汽作为工质。

超临界蒸汽在高压高温条件下具有较高的比焓和比容，能够更充分地释放能量，提高汽轮机的热效率。

600MW超临界汽轮机一般采用三级汽轮机布置，包括高压汽轮机、中压汽轮机和低压汽轮机。

蒸汽从锅炉进入高压汽轮机，驱动高压汽轮机转子旋转后，蒸汽被释放出一部分的热能，进入中压汽轮机，驱动转子旋转。

蒸汽进入低压汽轮机，全部释放出热能后被冷凝为水，循环使用。

应用600MW超临界汽轮机在电力行业中得到了广泛的应用。

其高效率和低碳排放的特点，使得它成为现代电力厂的理想选择。

通过与先进的煤炭发电技术结合，可以达到较高的发电效率，并且可以降低煤炭的消耗和化石燃料的排放，减少对环境的污染。

除此之外，600MW超临界汽轮机还可以与可再生能源发电技术相结合，如风能发电、太阳能发电等。

通过将超临界汽轮机与可再生能源发电技术相结合，可以充分利用可再生能源的优点，提高整个发电系统的效率和稳定性。

600MW超临界汽轮机作为一种新型的汽轮机，具有更高的效率和更低的碳排放，是电力行业的发展方向之一。

其工作原理和应用领域的介绍给我们展示了超临界汽轮机的巨大潜力和重要性。

在的发展中，超临界汽轮机将继续受到广泛的关注和应用，并为电力行业的可持续发展做出更大的贡献。

600MW超超临界汽轮机介绍第一部分两缸两排汽 600MW超超临界汽轮机介绍0 前言近几年来我国电力事业飞速发展，大容量机组的装机数量逐年上升，同时随着国家对环保事业的日益重视及电厂高效率的要求，机组的初参数已从亚临界向超临界甚至超超临界快速发展。

根据我国电力市场的发展趋势，25MPa/600℃/600℃两缸两排汽 600MW 超超临界汽轮发电机组将依据其环保、高效、布局紧凑及利于维护等特点占据相当一部分市场份额，下面对哈汽、三菱公司联合制造生产的25MPa/600℃/600℃两缸两排汽600MW超超临界汽轮机做一个详细的介绍。

1 概述哈汽、三菱公司联合制造生产的600MW超超临界汽轮机为单轴、两缸、两排汽、一次中间再热、凝汽式机组。

高中压汽轮机采用合缸结构，低压汽轮机采用一个48英寸末级叶片的双分流低压缸，这种设计降低了汽轮机总长度，紧缩电厂布局。

机组的通流及排汽部分采用三维设计优化，具有高的运行效率。

机组的组成模块经历了大量的实验研究，并有成熟的运行经验，机组运行高度可靠。

机组设计有两个主汽调节联合阀，分别布置在机组的两侧。

阀门通过挠性导汽管与高中压缸连接，这种结构使高温部件与高中压缸隔离，大大地降低了汽缸内的温度梯度，可有效防止启动过程缸体产生裂纹。

主汽阀、调节阀为联合阀结构，每个阀门由一个水平布置的主汽阀和两个垂直布置的调节阀组成。

这种布置减小了所需的整体空间，将所有的运行部件布置在汽轮机运行层以上，便于维修。

调节阀为柱塞阀，出口为扩散式。

来自调节阀的蒸汽通过四个导汽管（两个在上半，两个在下半）进入高中压缸中部，然后进入四个喷嘴室。

导汽管通过挠性进汽套筒与喷嘴室连接。

进入喷嘴室的蒸汽流过冲动式调节级，然后流过反动式高压压力级，做功后通过外缸下半的排汽口进入再热器。

再热后的蒸汽通过布置在汽缸前端两侧的两个再热主汽阀和四个中压调节阀返回中压部分，中压调节阀通过挠性导汽管与中压缸连接，因此降低了各部分的热应力。

600MW超临界汽轮机介绍600MW超临界汽轮机介绍概述超临界汽轮机是一种先进的发电装置，广泛用于大型燃煤电厂。

它的特点是高效率、低排放和可靠性强。

本文将介绍600MW超临界汽轮机的基本原理、工作原理和优势。

基本原理600MW超临界汽轮机基于巴斯卡定律，利用水的高压、高温和高速度来驱动涡轮机，从而产生功率。

它的工作参数远远超过了常规汽轮机，达到超临界状态，因此能够获得更高的效率和更低的排放。

工作原理600MW超临界汽轮机的工作流程可以分为燃烧、蒸汽、膨胀和冷却凝结四个基本过程。

首先，煤或其他燃料在锅炉内燃烧，产生高温高压的燃气。

然后，这些燃气通过烟气净化器进行净化，去除其中的颗粒物和二氧化硫等有害物质。

接下来，净化后的燃气进入蒸汽发生器，与水进行热交换，使水变为高温高压的蒸汽。

最后，这些蒸汽进入涡轮机，驱动涡轮机转动，从而产生动力。

优势600MW超临界汽轮机相比传统汽轮机有以下优势：1. 高效率：超临界汽轮机能够达到更高的热效率，最大限度地利用燃烧热能。

2. 低排放：超临界汽轮机采用先进的燃烧和净化技术，能够有效地减少二氧化碳和其他有害气体的排放。

3. 燃料灵活性：超临界汽轮机能够适应不同种类的燃料，包括煤炭、天然气和生物质等。

这使得它在能源资源多样化的背景下具有更大的灵活性。

4. 可靠性强：超临界汽轮机采用先进的控制系统和自动化技术，能够实现更高的运行可靠性和稳定性。

应用领域600MW超临界汽轮机主要应用于大型燃煤电厂，因为煤炭是目前最主要的发电燃料之一。

它还可以用于其他类型的发电厂，如天然气发电厂和生物质发电厂等。

随着清洁能源的发展和能源结构的转型，超临界汽轮机也将逐渐应用于更多领域。

结论600MW超临界汽轮机是一种高效、低排放和可靠性强的发电装置。

它能够最大程度地利用燃烧热能，同时减少二氧化碳和其他有害气体的排放。

在大型燃煤电厂中得到了广泛应用，也可以适用于其他类型的发电厂。

随着清洁能源的发展，超临界汽轮机有望在未来发挥更重要的作用。

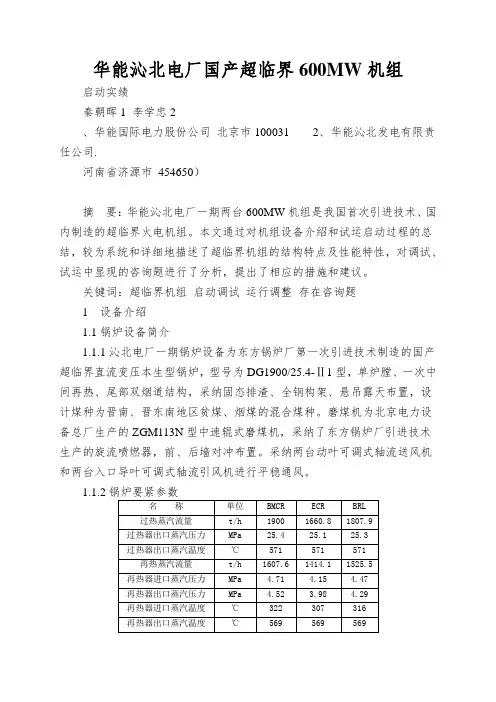

华能沁北电厂国产超临界600MW机组启动实绩秦朝晖1 李学忠2、华能国际电力股份公司北京市100031 2、华能沁北发电有限责任公司.河南省济源市454650）摘要：华能沁北电厂一期两台600MW机组是我国首次引进技术、国内制造的超临界火电机组。

本文通过对机组设备介绍和试运启动过程的总结，较为系统和详细地描述了超临界机组的结构特点及性能特性，对调试、试运中显现的咨询题进行了分析，提出了相应的措施和建议。

关键词：超临界机组启动调试运行调整存在咨询题1 设备介绍1.1锅炉设备简介1.1.1沁北电厂一期锅炉设备为东方锅炉厂第一次引进技术制造的国产超临界直流变压本生型锅炉，型号为DG1900/25.4-Ⅱ1型，单炉膛、一次中间再热、尾部双烟道结构，采纳固态排渣、全钢构架、悬吊露天布置，设计煤种为晋南、晋东南地区贫煤、烟煤的混合煤种。

磨煤机为北京电力设备总厂生产的ZGM113N型中速辊式磨煤机，采纳了东方锅炉厂引进技术生产的旋流喷燃器，前、后墙对冲布置。

采纳两台动叶可调式轴流送风机和两台入口导叶可调式轴流引风机进行平稳通风。

1.1.21.2汽机设备简介1.2.1汽轮机由哈尔滨汽轮机厂与日本三菱公司联合设计生产，是国产首台超临界汽轮机，高、中压缸采纳三菱公司的成熟设计，低压缸以哈汽成熟的600MW机组积木块为母型，与三菱公司一起进行改进设计，使之习惯三菱公司的1029mm末级叶片。

1.2.2汽机旁路系统由高压旁路和低压旁路组成两级旁路系统，以满足机组冷态、温态、热态、极热态快速启动的要求。

给水系统配置两台汽动给水泵和一台电动给水泵，电动给水泵的前置泵由主泵同轴驱动，两台汽泵的前置泵采纳分置式。

1.2.31.3电气设备简介1.3.1发电机为哈尔滨电机厂有限责任公司制造的QFSN-600-2YHG型三相交流隐极式同步汽轮发电机，冷却方式采纳水-氢-氢。

1.3.21.3.3采纳ABB公司UNITROL 5000型励磁系统，型号为Q5S-0/U251 -S6000，正常运行期间，由机端电压经励磁变供电，启动期间，由220V直流系统的起励装置供电，建立10%额定定子电压后，可控硅桥投入工作。

600MW超临界汽轮机介绍
600MW超临界汽轮机介绍
引言
基本原理
600MW超临界汽轮机是基于卡诺循环原理构建的。

其工作流程包括压缩、加热、膨胀和冷却四个过程。

通过高温高压蒸汽的膨胀和旋转叶片的作用，将热能转化为机械能，驱动发电机产生电能。

技术特点
600MW超临界汽轮机具有以下技术特点：
超临界工作参数
与传统的亚临界汽轮机相比，超临界汽轮机的工作参数更高。

这使得超临界汽轮机能够在更高的温度和压力下工作，大大提高了循环效率和发电功率。

高效节能
600MW超临界汽轮机采用了先进的技术和设备，具有高效节能的特点。

通过优化设计和高效燃烧系统，能够减少燃料消耗和排放量，提高发电效率。

稳定可靠
600MW超临界汽轮机在设计上考虑了安全稳定性，具有较高的
可靠性。

其关键部件采用先进的材料和制造工艺，能够在高温高压的工作环境下长时间稳定运行。

灵活调节
600MW超临界汽轮机具有较强的灵活性，可以根据电网负荷的
变化进行调节。

通过调整汽轮机的运行参数，能够在低负荷和高负荷情况下实现高效稳定的发电。

应用领域
600MW超临界汽轮机广泛应用于各类发电厂，特别是大型的火
力发电厂和核电站。

其高效节能和稳定可靠的特点使其成为现代发电厂的首选设备。

结论
600MW超临界汽轮机是一种高效节能、稳定可靠的发电设备。

其超临界工作参数和灵活调节能力使其成为现代发电厂的核心设备。

随着能源需求的增加和对绿色发展的要求，600MW超临界汽轮机将
在继续发挥重要作用。

600MW超临界汽轮机介绍（600-24.2/566/566型）哈尔滨汽轮机厂有限责任公司2008.10目录1 概述 (1)2哈汽公司超临界汽轮机业绩 (3)3 汽轮机主要结构 (6)3.1 叶片 (6)3.2 转子 (7)3.3 汽缸 (7)3.4 轴承 (9)3.5 大气阀 (10)3.6 阀门 (11)3.6.1 主汽阀 (11)3.6.2 调节阀 (11)3.6.3 再热主汽阀 (12)3.6.4 再热调节阀 (13)3.7 盘车装置 (13)4 防固粒腐蚀措施 (13)5 预防蒸汽激振力措施 (14)6 三缸四排汽超超临界汽轮机主要设计特点 (14)7 主要技术规范 (15)8.主要工况热平衡图 (16)9 机组运行情况 (23)9.1性能试验情况 (23)1 概述哈汽公司600MW超临界汽轮机为单轴、三缸、四排汽、一次中间再热、凝汽式机组。

高中压汽轮机采用合缸结构，低压积木块采用哈汽成熟的600MW超临界机组积木块。

应用哈汽公司引进三菱技术制造的1029mm末级叶片。

机组的通流及排汽部分采用三维设计优化，具有高的运行效率。

机组的组成模块经历了大量的实验研究，并有成熟的运行经验，机组运行高度可靠。

机组设计有两个主汽调节联合阀，分别布置在机组的两侧。

阀门通过挠性导汽管与高中压缸连接，这种结构使高温部件与高中压缸隔离，大大的降低了汽缸内的温度梯度，可有效防止启动过程缸体产生裂纹。

主汽阀、调节阀为联合阀结构，每个阀门由一个水平布置的主汽阀和两个垂直布置的调节阀组成。

这种布置减小了所需的整体空间，将所有的运行部件布置在汽轮机运行层以上，便于维修。

调节阀为柱塞阀，出口为扩散式。

来自调节阀的蒸汽通过四个导汽管（两个在上半，两个在下半）进入高中压缸中部，然后通入四个喷嘴室。

导汽管通过挠性进汽套筒与喷嘴室连接。

进入喷嘴室的蒸汽流过冲动式调节级，做功后温度明显下降，然后流过反动式高压压力级，做功后通过外缸下半上的排汽口排入再热器。

600MW超临界汽轮机介绍600MW超临界汽轮机介绍1.引言超临界汽轮机是一种高效、节能的发电装置，其主要特点是在工作过程中的水和蒸汽温度均高于临界点。

本文将详细介绍600MW 超临界汽轮机的结构、工作原理、性能指标以及应用领域。

2.结构组成2.1 主机- 燃烧室：负责燃烧燃料，产生高温高压的燃烧气体。

- 锅炉：接收燃烧气体，产生高温高压的蒸汽。

- 汽轮机：通过蒸汽的冲击作用，驱动转子转动，从而实现能量转换。

- 发电机：将汽轮机传递过来的机械能转化为电能。

2.2 辅助设备- 过热器：对蒸汽进行过热处理，提高其温度和能量。

- 冷凝器：将汽轮机出口的高温高压蒸汽冷凝成水，并回收部分热量。

- 动力循环系统：包括给水系统、循环水系统等，用于循环输送水和蒸汽。

3.工作原理3.1 燃烧过程600MW超临界汽轮机采用燃煤方式，燃烧过程中，燃料在燃烧室中与空气发生反应，产生高温高压的燃烧气体。

3.2 蒸汽循环过程- 锅炉接收燃烧气体，通过传热作用将水加热成高温高压蒸汽。

- 蒸汽进入汽轮机，通过汽轮机的叶片冲击转动转子。

- 蒸汽从汽轮机排出，进入冷凝器冷凝成水，并回收部分热量。

- 冷凝水再次送回锅炉，循环进行。

4.性能指标4.1 输出功率600MW超临界汽轮机的输出功率达到600兆瓦，能够满足大型发电厂的需求。

4.2 热效率超临界汽轮机的热效率高达45%-48%，能够充分利用燃烧煤炭产生的热能。

4.3 排放标准根据国家相关标准，600MW超临界汽轮机的排放标准要求低于一定数值，以减少环境污染。

5.应用领域600MW超临界汽轮机广泛应用于大型电力发电厂、工业企业等需要大规模电力供应的领域。

附件：本文档附带600MW超临界汽轮机的结构图、工作原理图等相关图片和图表，请查阅。

法律名词及注释：1.锅炉：根据《锅炉及压力容器安全管理条例》，指用于生产蒸汽和热水的设备，包括锅炉本体和管道系统。

2.转子：根据《蒸汽动力设备安全管理条例》，指汽轮机中与汽轮叶片一起安装在转轴上的部件。

东汽600MW超临界汽轮机介绍第一节东汽600MW超临界汽轮机技术特点及性能规范东方汽轮机厂（以下简称东汽）与日立公司具有相同的设计技术体系，即采用美国GE 公司的冲动式技术。

东汽N600—24.2／566／566型超临界汽轮机采用日立公司所具有的当代国际上最先进的通流优化技术及汽缸优化技术，使机组经济性、可靠性得到进一步提高。

一、东汽N600—24.2／566／566型汽轮机的设计思想东汽的600MW汽轮机有亚临界参数和超临界参数两种，与亚临界600MW机组相比，由于高压及中压部分进汽压力、温度的升高，在材料、结构及冷却上均采取了相应措施，如高温动叶材料采用了CrMoVNb；高压部分汽缸采用CrMoV钢，该材料具有优良的高温性能。

结构上，该汽轮机保证内缸的最大工作压力为喷嘴后的压力与高排压差，外缸最大工作压力为高排压力与大气压之差，可有效的降低汽缸的工作压力，同时进汽口及遮热环的布置保证汽缸有一个合理的温度梯度，以控制它的温度应力，保证寿命损耗在要求的范围内。

中压部分除中间汽封漏汽冷却高中压转子中间汽封段以外，还从高压第3级后引汽冷却中压第1级叶轮轮面及轮缘，大大提高了中压第1级的可靠性；阀门采用经过实验研究及实际验证的高效低损、低噪声高稳定性的阀座和阀碟型线及合理的卸载防漏结构。

该汽轮机广泛采用当代通流设计领域中最先进的全三元可控涡设计技术，高中压静叶型线采用高效的后加载层流叶型（SCH），动叶采用型损、攻角损失更小的高负荷叶型（HV），低压静叶采用高负荷静叶型线（CUC），低压动叶采用成熟的40"低压积木块。

在采用以上通流核心技术的同时，对焓降、动静叶匹配进行优化，在高压缸部分级采用分流叶栅，叶顶采用多齿汽封，对连通管以及高中低排汽涡壳根据实验以及流体计算结果进行优化设计。

该机组为冲动式汽轮机，冲动式机组的转子由于采用轮盘式结构，启动过程中转子的热应力相对较小，同时高中压合缸使得汽缸及转子温度基本上同步升高，保证了机组的顺利膨胀，为启动的灵活性奠定了基础。

600MW超临界汽轮机介绍超临界汽轮机（Ultra-supercritical Steam Turbine），简称USC汽轮机，是一种具有超临界参数的蒸汽动力装置。

它是目前世界上最先进的高效能蒸汽动力设备之一，具有高温、高压、高效等特点。

本文将详细介绍600MW超临界汽轮机。

超临界汽轮机属于燃煤电站的主要核心装备，是实现大规模电力生产的关键设备之一、它采用超临界蒸汽参数（温度＞540℃、压力＞25MPa）工作，能够提高电站的热效率，减少燃煤排放，降低能源消耗。

600MW超临界汽轮机由锅炉、汽轮机和发电机等组成。

首先，锅炉接收燃料（如煤炭或天然气），经过燃烧产生的热能使水蒸气产生，并达到超临界状态。

然后，高温、高压的超临界蒸汽驱动汽轮机运转。

汽轮机内部由一系列叶轮机组组成，当蒸汽经过叶轮机组时，通过蒸汽的压力驱动叶轮高速转动。

最后，旋转的轴将运动能转化为电能，由发电机产生电力输出。

首先，高温、高压工作状态使得蒸汽具有更高的能量密度，能够更充分地释放热能，从而提高了发电效率。

相对于低参数汽轮机，600MW超临界汽轮机的热效率提高了5-7个百分点，能源利用率大大提高。

其次，超临界汽轮机具有更好的负荷调节性能。

由于采用了大容量的蒸汽容器和高效的阀门控制系统，使得汽轮机能够更快速地响应负荷变化，具有更好的负荷调节性能。

再次，超临界汽轮机采用了先进的材料和控制系统，使得其可靠性和安全性得到了大大的提高。

相对于低参数汽轮机，600MW超临界汽轮机的煤耗减少了约10％，因此降低了二氧化碳等温室气体的排放量。

最后，超临界汽轮机还具有较小的设备尺寸和占地面积。

相对于低参数汽轮机，600MW超临界汽轮机的装机容量相同的情况下，锅炉体积和重量减少了约30％，占地面积减少了约25％。

总之，600MW超临界汽轮机作为一种高效能蒸汽动力装置，具有高温、高压、高效和环保等诸多优点。

它在现代电力工业中发挥着重要作用，为提高电力生产效率，降低燃煤排放，减少能源消耗做出了重要贡献。

600MW超临界汽轮机介绍
600MW超临界汽轮机介绍
概述
主要特点
1. 高效能源转换：600MW超临界汽轮机利用超临界过程进行能量转换，能够达到更高的效率。

相比于常规的汽轮机，它能够将更多的热能转化为电能，降低燃料消耗。

2. 高温高压运行：超临界汽轮机能够在更高的温度和压力下工作，提高了热能传递的效率。

高温高压的运行也会增加设备的稳定性和可靠性。

3. 燃料灵活性：600MW超临界汽轮机可以适应多种燃料，如燃煤、天然气和生物质等。

这种灵活性使得它能够适应不同能源的供应，减少对某一种特定资源的依赖。

4. 环境友好：由于超临界汽轮机能够提高能量转化效率，它在燃烧燃料时产生的二氧化碳和其他污染物排放量相对较低。

这有助于减少对环境的影响，符合可持续发展的要求。

应用场景
1. 电力行业：600MW超临界汽轮机是电力行业的重要设备之一。

它能够为发电厂提供稳定、高效的动力，满足不同规模的电力需求。

2. 工业领域：超临界汽轮机也被广泛应用于工业领域，如化工厂、钢铁厂等。

它能够为工业生产提供可靠的能源供应，并减少对
环境的污染。

3. 热力供应：在一些城市中，超临界汽轮机还被用于提供热力
供应。

通过余热利用，可以使供热系统更加高效，并减少能源浪费。

600MW超临界汽轮机是一种高效、高温、高压的汽轮机，具有
高效能源转换、高温高压运行、燃料灵活性和环境友好等特点。

它
在电力行业、工业领域和热力供应中有着广泛的应用。

随着能源需
求的增长和环境保护的要求，超临界汽轮机有望在得到更为广泛的
推广和应用。

600MW超超临界汽轮机介绍第一部分两缸两排汽600MW超超临界汽轮机介绍0前百近几年来我国电力事业飞速发展，大容量机组的装机数量逐年上升，同时随着国家对环保事业的日益重视及电厂高效率的要求，机组的初参数已从亚临界向超临界甚至超超临界快速发展。

根据我国电力市场的发展趋势，25MPa/600℃/600℃两缸两排汽600MW 超超临界汽轮发电机组将依据其环保、高效、布局紧凑及利于维护等特点占据相当一部分市场份额，下面对哈汽、三菱公司联合制造生产的25MPa/600℃/600℃两缸两排汽600MW超超临界汽轮机做一个详细的介绍。

1概述哈汽、三菱公司联合制造生产的600MW超超临界汽轮机为单轴、两缸、两排汽、一次中间再热、凝汽式机组。

高中压汽轮机采用合缸结构，低压汽轮机采用一个48英寸末级叶片的双分流低压缸，这种设计降低了汽轮机总长度，紧缩电厂布局。

机组的通流及排汽部分采用三维设计优化，具有高的运行效率。

机组的组成模块经历了大量的实验研究，并有成熟的运行经验，机组运行高度可靠。

机组设计有两个主汽调节联合阀，分别布置在机组的两侧。

阀门通过挠性导汽管与高中压缸连接，这种结构使高温部件与高中压缸隔离，大大地降低了汽缸内的温度梯度，可有效防止启动过程缸体产生裂纹。

主汽阀、调节阀为联合阀结构，每个阀门由一个水平布置的主汽阀和两个垂直布置的调节阀组成。

这种布置减小了所需的整体空间，将所有的运行部件布置在汽轮机运行层以上，便于维修。

调节阀为柱塞阀，出口为扩散式。

来自调节阀的蒸汽通过四个导汽管（两个在上半，两个在下半）进入高中压缸中部，然后进入四个喷嘴室。

导汽管通过挠性进汽套筒与喷嘴室连接。

进入喷嘴室的蒸汽流过冲动式调节级，然后流过反动式高压压力级，做功后通过外缸下半的排汽口进入再热器。

再热后的蒸汽通过布置在汽缸前端两侧的两个再热主汽阀和四个中压调节阀返回中压部分，中压调节阀通过挠性导汽管与中压缸连接，因此降低了各部分的热应力。
