OGFC与SMA沥青路面简介及特性

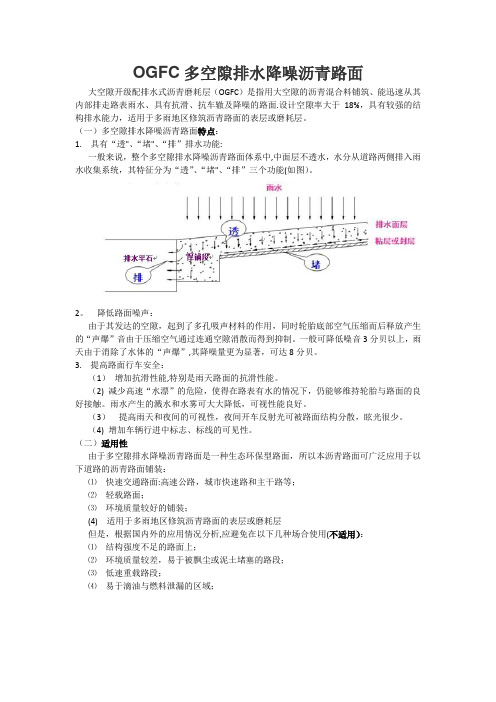

OGFC多空隙排水降噪沥青路面大空隙开级配排水式沥青磨耗层（OGFC）是指用大空隙的沥青混合料铺筑、能迅速从其内部排走路表雨水、具有抗滑、抗车辙及降噪的路面.设计空隙率大于18%，具有较强的结构排水能力，适用于多雨地区修筑沥青路面的表层或磨耗层。
（一）多空隙排水降噪沥青路面特点：1.具有“透"、“堵"、“排”排水功能:一般来说，整个多空隙排水降噪沥青路面体系中,中面层不透水，水分从道路两侧排入雨水收集系统，其特征分为“透”、“堵"、“排”三个功能(如图）。
2。
降低路面噪声：由于其发达的空隙，起到了多孔吸声材料的作用，同时轮胎底部空气压缩而后释放产生的“声爆”音由于压缩空气通过连通空隙消散而得到抑制。
一般可降低噪音3分贝以上，雨天由于消除了水体的“声爆”,其降噪量更为显著，可达8分贝。
3. 提高路面行车安全：（1）增加抗滑性能,特别是雨天路面的抗滑性能。
（2) 减少高速“水漂”的危险，使得在路表有水的情况下，仍能够维持轮胎与路面的良好接触。
雨水产生的溅水和水雾可大大降低，可视性能良好。
（3）提高雨天和夜间的可视性，夜间开车反射光可被路面结构分散，眩光很少。
（4) 增加车辆行进中标志、标线的可见性。
（二）适用性由于多空隙排水降噪沥青路面是一种生态环保型路面，所以本沥青路面可广泛应用于以下道路的沥青路面铺装：⑴快速交通路面:高速公路，城市快速路和主干路等；⑵轻载路面；⑶环境质量较好的铺装；(4) 适用于多雨地区修筑沥青路面的表层或磨耗层但是，根据国内外的应用情况分析,应避免在以下几种场合使用(不适用）：⑴结构强度不足的路面上；⑵环境质量较差，易于被飘尘或泥土堵塞的路段；⑶低速重载路段；⑷易于滴油与燃料泄漏的区域；SMA沥青玛蹄脂碎石混合料是由高含量粗集料、高含量矿粉、较大沥青用量,低含量中间粒径颗粒组成的骨架密实结构型沥青混合料。
SMA的组成原理及特点:其组成特征主要包括两个方面:①含量较多的粗集料互相嵌锁组成高稳定性（抗变形能力强）的结构骨架;②细集料矿粉、沥青和纤维稳定剂组成的沥青玛蹄脂将骨架胶结一起，并填充骨架空隙，使混合料有较好的柔性及耐久性。
OGFC与SMA沥青路面简介及特性
O G F C与S M A沥青路面简介及特性The manuscript was revised on the evening of 2021OGFC多空隙排水降噪沥青路面大空隙开级配排水式沥青磨耗层（OGFC）是指用大空隙的沥青混合料铺筑、能迅速从其内部排走路表雨水、具有抗滑、抗车辙及降噪的路面。
设计空隙率大于18%，具有较强的结构排水能力，适用于多雨地区修筑沥青路面的表层或磨耗层。
（一）多空隙排水降噪沥青路面特点:1.具有“透”、“堵”、“排”排水功能：一般来说，整个多空隙排水降噪沥青路面体系中，中面层不透水，水分从道路两侧排入雨水收集系统，其特征分为“透”、“堵”、“排”三个功能（如图）。
2. 降低路面噪声：由于其发达的空隙，起到了多孔吸声材料的作用，同时轮胎底部空气压缩而后释放产生的“声爆”音由于压缩空气通过连通空隙消散而得到抑制。
一般可降低噪音3分贝以上，雨天由于消除了水体的“声爆”，其降噪量更为显着，可达8分贝。
3. 提高路面行车安全：（1）增加抗滑性能，特别是雨天路面的抗滑性能。
（2）减少高速“水漂”的危险，使得在路表有水的情况下，仍能够维持轮胎与路面的良好接触。
雨水产生的溅水和水雾可大大降低，可视性能良好。
（3）提高雨天和夜间的可视性，夜间开车反射光可被路面结构分散，眩光很少。
（4）增加车辆行进中标志、标线的可见性。
（二）适用性由于多空隙排水降噪沥青路面是一种生态环保型路面，所以本沥青路面可广泛应用于以下道路的沥青路面铺装：⑴快速交通路面：高速公路，城市快速路和主干路等；⑵轻载路面；⑶环境质量较好的铺装；(4) 适用于多雨地区修筑沥青路面的表层或磨耗层但是，根据国内外的应用情况分析，应避免在以下几种场合使用（不适用）：⑴结构强度不足的路面上；⑵环境质量较差，易于被飘尘或泥土堵塞的路段；⑶低速重载路段；⑷易于滴油与燃料泄漏的区域；SMA沥青玛蹄脂碎石混合料是由高含量粗集料、高含量矿粉、较大沥青用量，低含量中间粒径颗粒组成的骨架密实结构型沥青混合料。
开级配沥青磨耗层（OGFC）排水性能研究
开级配沥青磨耗层（OGFC）排水性能研究目录第一章绪论 (1)1.1选题背景及研究意义 (1)1.2目前研究现状 (3)1.2.1国外研究现状 (4)1.2.2国内研究现状 (5)1.3研究内容及技术路线 (8)1.3.1主要研究内容 (8)1.3.2技术路线 (9)第二章OGFC面层排水机理研究 (10)2.1OGFC路面材料特征 (10)2.1.1目标空隙率的选定 (10)2.1.2有效空隙率 (11)2.1.3透水性沥青面层与透水性沥青基层 (11)2.2降雨与内部产流机理 (12)2.2.1降雨模式 (12)2.2.2产流模式 (16)2.3路面雨水径流 (18)2.3.1构造深度与水膜厚度 (18)2.3.2径流系数 (20)2.4本章小结 (21)第三章OGFC材料模型试验与分析 (22)3.1试验目的 (22)3.2材料配合比及试验模型的制作 (23)3.3降水模拟及透水性能测试仪的设计 (26)3.3.1现有的OGFC透水系数测试方法 (26)3.3.2自行开发的OGFC透水性能测试仪 (30)3.4透水性能试验及分析 (32)3.4.1实验室透水性能试验 (33)3.4.2试验分析 (40)3.5本章试验总结 (45)第四章OGFC面层排水模型有限元模拟 (46) 4.1有限元模拟的方法 (46)v4.1.1非饱和渗流的原理 (46)4.1.2NCHRP排水模型 (49)4.1.3非饱和渗流的有限单元法 (51)4.2与试验模型的对比分析 (53)4.2.1模型本构的建立 (53)4.2.2边界条件的选取 (55)4.2.3排水性能模拟分析 (56)4.3足尺路面模型的模拟与分析 (61)4.3.1建模与模拟的思路 (61)4.3.2三组足尺路面模型模拟分析 (62)4.3.3 OGFC-13产品路面适用性评价 (68) 4.4本章小结 (73)第五章OGFC路面排水系统的构成 (74) 5.1OGFC路面的技术思路 (74)5.2排水系统的构造 (75)5.2.1自由出流 (75)5.2.2孔槽接流 (78)5.2.3管沟引流 (80)5.3OGFC路面管沟引流设计 (81)5.4本章小结 (83)结论与建议 (84)主要结论 (84)进一步研究建议 (84)参考文献 (86)攻读学位期间取得的研究成果 (91)致谢 (92)vi第一章绪论第一章绪论1.1选题背景及研究意义自二十一世纪以来，缺乏环保意识的基础设施建设方式和经济发展模式使环境问题变得越来越突出，与此同时，人们对生活质量的要求却不断提高。
ogfc沥青混凝土配合比
ogfc沥青混凝土配合比OGFC（Open-graded Friction Course）沥青混凝土是一种开级配的沥青混凝土，以其优良的抗滑性能、排水性能和噪音降低性能在道路工程中得到广泛应用。
本文将从OGFC沥青混凝土的简介、配合比原则、配合比设计方法、性能优势与应用场景等方面进行详细介绍。
一、OGFC沥青混凝土简介OGFC沥青混凝土是一种以粗集料为主，细集料和填料较少的开级配沥青混凝土。
其结构特点是空隙率较大，通常在15%-25%之间。
OGFC沥青混凝土具有良好的抗滑性能，可以提高道路行驶安全性；同时具有良好的排水性能，降低道路积水现象；还能有效降低噪音，提高行驶舒适性。
二、OGFC沥青混凝土配合比原则1.充分考虑道路设计要求：根据道路功能、交通量、地形地貌等因素，确定OGFC沥青混凝土的配合比。
2.保证抗滑性能：适当增加粗集料比例，保证一定的空隙率。
3.兼顾排水性能与耐久性：控制细集料和填料的比例，确保良好的排水性能，同时提高沥青混凝土的耐久性。
4.满足环保要求：选用环保型沥青和集料，降低对环境的影响。
三、OGFC沥青混凝土配合比设计方法1.确定目标配合比：根据道路设计要求、性能需求等因素，通过试验确定目标配合比。
2.实验室试验：进行集料筛分、密度、空隙率等试验，验证配合比的可行性。
3.生产与应用：根据实验室试验结果，调整配合比，进行生产与应用。
四、OGFC沥青混凝土性能优势与应用场景1.抗滑性能：OGFC沥青混凝土具有较高的摩擦系数，有效提高道路行驶安全性。
2.排水性能：较大空隙率有利于排水，降低道路积水对行驶性能的影响。
3.噪音降低性能：OGFC沥青混凝土能有效降低噪音，提高行驶舒适性。
4.应用场景：适用于高速公路、城市干道、机场等重要道路。
五、总结与建议OGFC沥青混凝土是一种具有优良性能的道路材料。
在设计和应用过程中，要充分考虑其抗滑、排水、噪音降低等性能，合理选择配合比。
同时，关注环保要求，选用环保型沥青和集料。
OGFC开级配抗滑磨耗层混合料路面的技术性能与施工要点分析
H IGHWAY现代公路为保证良好的抗滑性能及行车安全，特别雨天使路面摩阻力不至于降低，沥青路面上面层采用（Open Graded Friction Course 简称 OGFC）是良好的技术手段。
该混合料孔隙率通常大于18%，具有很好排水、抗滑和降噪音功能，可防水漂、减少水雾和改善路面标准的可见度等特点，具有较高的高温稳定性。
由于孔隙率高而耐久性差，使用必须采用性能突出的沥青结合料。
目前许多发达国家在进行路面设计时均把行车安全作为重要指标，即路面具有良好的粗糙度提高抗滑性的技术问题引起设计者的关注和研究，很有技术发展前景。
OGFC沥青混合料的选择具有良好的高温温度性；国际工程实践总结表明，该混合料必须具有较高的粘度、粘稠性和较高的软化点，一般采用60 ~70号沥青，是世界各国所总结公认的理论与经验。
抗松散型；因混合料粗集料多，因此沥青用量比较少，集料颗粒表面沥青膜较薄，如沥青质量不佳，该混合料路面在行车荷载作用下容易出现粒料脱落现象，应选用粘滞性好的沥青具有较好的抗松散性能。
如不满足技术选用的性能时；可在混合料中掺入纤维并使用橡胶改性沥青。
我国规范JTGF40－2004中规定的OGFC高粘度改性沥青的质量技术要求如表1：具有较强的力学性能：一般沥青的粘度越大混合料的粘结强度越高，通常采用马歇尔稳定度试验，当大于5KN 时即认为满足性能要求。
常规试验指标有：沥青软化点、磨耗损失及马歇尔稳定度试验为前提，OGFC沥青混合料技术性能要求如表2：施工技术要点沥青混合料在铺筑前应进行必要的准备工作；包括：各种原材料的准备试验检测、沥青混合料的拌合、运输、摊铺碾压等各项有机的施工程序。
为保证O G F C混合料的压实与中面层粘结良好，同时具备路面的防水性能，铺筑之前必须在中面层顶面喷洒乳化沥青粘层油，施工前应将中面层表面清扫干净，雨天及气温低于10℃情况下严禁施工，施工前调整洒布车的洒布量使其喷洒均匀，并根据乳化沥青的破乳时间调整下一道工序的施工时间，一般不小于12h，喷洒粘层油以后严禁其他车辆的通行。
沥青混合料—排水式沥青稳定碎石混合料OGFC
单位 % % % s
技术要求 ≥2.60 ≥12 ≤12.5 ≥70 ≥30
试验方法 T 0328 T 0340 T 0327 T 0334 T 0345
沥青与改性剂 粗集料 细集料 矿粉
原材料技术 要求
排水性沥青混合料用填料必须采用石灰岩 等碱性岩石磨细的矿粉。矿粉应干燥、清 洁，能从矿粉仓中自由流出，不得使用回 收的粉尘。
0
1525 铺筑排水沥青前1年
降低 85%
227
铺筑排水沥青后1年
• 防止水漂
水漂指汽车在有水膜的路面上行驶时，因轮胎与地面之间不能完全 排除水膜而出现的汽车在水膜上的漂滑现象。
高安全路面
危险路面
水漂与路面水膜：
• 抑制溅水起雾
高速公路，大雨天气
左画面（密级配）
右画面（排水路面）
• 降低噪音
粗集料技术要求
原材料技术 要求
技术指标
石料压碎值
高温压碎值
洛杉矶磨耗损失
石料磨光值
表观相对密度
吸水率
坚固性
针片状颗粒含量（混合料）
水洗法小于
粒径（≥9.5mm）
0.075mm 颗粒含 粒径（4.75~9.5mm）
量
粒径（2.36~4.75mm）
软石含量
与沥青的粘附性等级（掺加抗剥落剂后）
单位 % % % % % % % % % % 级
原材料技术 要求
• OGFC排水沥青面层胶结材料技术要求：
技术指标
粘度（60℃）
韧性（25℃）
粘韧性（25℃）
针入度（25℃）
软化点（环球法）
延度（5℃）
闪点（COC）ຫໍສະໝຸດ 薄膜烘箱试验 质量变化（163℃，5h） 残留物
最新开级配沥青混合料OGFC
OGFC
AC
SMA
2噪路面起源于欧洲。 在欧洲，排水性沥青路面除了被用于提高路面安全性的目的外，
另一 个主要用途是减少人口和道路稠密地区的交通噪音。
1960年，前联邦德国首次兴建此种路面。 70年代，欧洲的西班牙、英国、法国、荷兰、瑞士、比利时等国开始 大 量推广使用这种多空隙排水降噪沥青路面。
据1982年调查，全国铺筑里程已达15000公里，且多铺筑在交通量大的 州际公路，铺装厚度大多为19mm，空隙率约为12%~15%。在机场也广泛 使用OGFC以减低雨天产生水漂现象。 1990年12月美国联邦公路管理局（FHWA）制定了“开级配抗滑磨耗层 （OGFC）混合料设计方法”。
OGFC在我国的发展情况
通车4年后路面外观
五、 OGFC的工程应用
成都市高新区滨河路排水路面施工及外观
思考题
OGFC空隙率高，沥青易老化，耐久性差，如何提高 其耐久性？
OGFC空隙易堵塞，养护比较困难，采取什么措施可 解决该问题？
结束语
谢谢大家聆听！！！
28
从矿粉自由流出。 进场矿粉储藏时不得受潮，拌和机回收的粉料不得使用，
更
四、 OGFC对材料的要求
2. 沥青 混合料的强度受胶结料的粘结影响很大，要求沥青具有很
高的粘性，以确保沥青混合料的强度和稳定性。 一般采用高粘度改性沥青，其粘度几乎是普通沥青的 200
倍。
高粘度沥青改性剂外观
五、 OGFC的工程应用
多空隙排水降噪（ OGFC ）沥青路面特点
4）增加车辆行进中标志、标线的可见性。
四、 OGFC对材料的要求
1. 集料 1）粗集料 必须石质坚硬，表面粗糙，形状接近立方体，针片状颗粒 少，
以便嵌挤良好。 2）细集料 采用人工破碎的机制砂，要求坚硬、洁净、无风化、无杂质。 3）矿粉 采用由石灰石碱性岩石磨细的石粉，必须保持干燥、洁净， 能
AC
SMA
2噪路面起源于欧洲。 在欧洲，排水性沥青路面除了被用于提高路面安全性的目的外，
另一 个主要用途是减少人口和道路稠密地区的交通噪音。
1960年，前联邦德国首次兴建此种路面。 70年代，欧洲的西班牙、英国、法国、荷兰、瑞士、比利时等国开始 大 量推广使用这种多空隙排水降噪沥青路面。
据1982年调查，全国铺筑里程已达15000公里，且多铺筑在交通量大的 州际公路，铺装厚度大多为19mm，空隙率约为12%~15%。在机场也广泛 使用OGFC以减低雨天产生水漂现象。 1990年12月美国联邦公路管理局（FHWA）制定了“开级配抗滑磨耗层 （OGFC）混合料设计方法”。
OGFC在我国的发展情况
通车4年后路面外观
五、 OGFC的工程应用
成都市高新区滨河路排水路面施工及外观
思考题
OGFC空隙率高，沥青易老化，耐久性差，如何提高 其耐久性？
OGFC空隙易堵塞，养护比较困难，采取什么措施可 解决该问题？
结束语
谢谢大家聆听！！！
28
从矿粉自由流出。 进场矿粉储藏时不得受潮，拌和机回收的粉料不得使用，
更
四、 OGFC对材料的要求
2. 沥青 混合料的强度受胶结料的粘结影响很大，要求沥青具有很
高的粘性，以确保沥青混合料的强度和稳定性。 一般采用高粘度改性沥青，其粘度几乎是普通沥青的 200
倍。
高粘度沥青改性剂外观
五、 OGFC的工程应用
多空隙排水降噪（ OGFC ）沥青路面特点
4）增加车辆行进中标志、标线的可见性。
四、 OGFC对材料的要求
1. 集料 1）粗集料 必须石质坚硬，表面粗糙，形状接近立方体，针片状颗粒 少，
以便嵌挤良好。 2）细集料 采用人工破碎的机制砂，要求坚硬、洁净、无风化、无杂质。 3）矿粉 采用由石灰石碱性岩石磨细的石粉，必须保持干燥、洁净， 能
开级配沥青混合料OGFC解读
思考题
OGFC空隙率高，沥青易老化，耐久性差，如何提高
其耐久性？ OGFC空隙易堵塞，养护比较困难，采取什么措施可 解决该问题？
OGFC
AC
SMA
2、OGFC的发展
国外发展情况
多空隙排水降噪路面起源于欧洲。 在欧洲，排水性沥青路面除了被用于提高路面安全性的目的外，另一 个主要用途是减少人口和道路稠密地区的交通噪音。 1960年，前联邦德国首次兴建此种路面。 70年代，欧洲的西班牙、英国、法国、荷兰、瑞士、比利时等国开始 大 量推广使用这种多空隙排水降噪沥青路面。 排水沥青路面在日本被称为“超级路面”。 日本从1980年前后组团赴德国考察后，开始研究引进欧洲的排水性沥 青路面技术。 虽然起步较晚，但发展较快，1987年东京都环道7号率先采用排水性沥 青混合料铺筑，表现出了排水性沥青路面突出的性能特点。 自1990年排水性沥青路面已成为最标准的路面之一在日本各级道路广 泛应用。
多空隙排水降噪（ OGFC ）沥青路面特点
3. 提高路面行车安全 1）增加抗滑性能，特别是雨天路面的抗滑性能
多空隙排水降噪（ OGFC ）沥青路面特点
2）减少高速“水漂”的危险，使得在路表有水的情况下，仍能 够 维持轮胎与路面的良好接触。雨水产生的溅水和水雾可大大 降低，可视性能良好。
夜间透水、非透水路面 对比录像
3、OGFC的形成机理
骨架空隙结构
是骨架空隙结构型沥青混合料。 较粗集料颗粒彼此接触，形成互相嵌挤的骨架，但较细粒料数 量较少，不足以充分填充骨架空隙，压实后的空隙率较大，在 15~%25%之间。
二、 OGFC的特点
1. OGFC的组成特性
1）是一种连续型开级配的沥青混合料
2）粗集料多（80%-85%左右），细集料及填料较少 内摩擦角较高，粘聚力较低。
