WinCC V7客户机服务器实验

Wincc 分布式结构配置实验1．实验内容 Wincc分布式结构配置测试2．实验时间：2012.8.12于2012.10.29号再一次更新二、实验器材1．Wincc软件:1套2．路由器1个3．电脑 3台4．以太网线3根三、实验参与人员1.谭少庆（实验报告撰写）四、实验架构图五、实验过程1．计算机服务器端配置第一步：在服务器端创建类型为“多用户项目”的项目第二步：组态具有远程组态能力的客户机，必须在服务器项目中添加此客户机计算机名称，如下图所示：此处有两个客户机，所以依照方法再加一台客户机名称DONG 。

同时，将服务器中该项目设为共享。

第三步：在服务器上生成服务器数据包如图：第四步：在客户机上创建类型为“客户机项目”的新项目，如图：第五步客户机项目加载所需的服务器数据（数据包）通常，服务器数据包将以名称“<项目名称_计算机名称>*.pck”存储在目录“…\\<服务器项目名称>\<计算机名称>\Packages\”中，通过网络直接访问。

如图：图中示例目录对应解释：“网络--> 服务器名称--> 服务器项目名称-->计算机名称-->Packages ”在第二台客户机上同样创建并加载数据包即可。

第五步服务器启动后，再将客户端启动，客户端首次启动会请求选择启动画面，选择为要求的启动画面，确定即可。

六、实验结果Wincc分布式部署配置成功。

（客户端一初始界面）服务端与客户端一、客户端二同时访问同一个画面，可以根据服务端与客户端各自对同一画面的不同配置，而展示不同的效果与数据。

问题1、为什么客户机添加服务器数据运行后提示没有定义启动画面解决方法：在客户机新建的工程加载完服务器数据后点击计算机—>双击右边框里面的计算机名，点击图形运行系统，在起始画面框里面浏览然后选择服务器的画面选择相应的起始画面。

（如下图）2、为什么客户机添加完服务器数据运行系统后系统不用登陆就可以直接使用解决方法：客户机要想实现服务器工程内的所有用户权限，客户机必须按服务器配置的用户权限来配置客户机工程的用户权限，配置好以后重新运行就可以实现登陆后才能操作系统3、分布式配置要求服务器与客户机的用户名和密码保持一致。

WinCCV7.5组态服务器与客户机01将PLC和两台PC通过三根网线连接到交换机上，并分别查看两台电脑的IP地址02运行键+r-cmd-ping 192.168.0.3，返回的信息说明网线连接的两台PC通讯正常03组态服务器：打开WinCC V7.5-新建-右键“计算机”-“添加新计算机(N)...”-选择“WinCC客户端（W）”04查找客户机名称后填入05右键“服务器数据”-“创建...”-“确定”，重复操作-“隐含更新...”06勾选“自动导入”-“确定”07双击打开“用户管理器”-右键“Administrator-Group”-“添加新用户”-命名为“OS_1”08勾选“远程激活”和“远程组态”09点选左边“Administrator-Group”-为右边“Administrator”设置密码为123456；OS_1为1234567-“确定”10打开“变量管理”-右键“变理管理”-“添加新的驱动程序”-“SIMATIC S7 Procol Suite”11右键“TCP/IP”-“系统参数”-“单位”-选择服务器的网卡-“确定”12右键“TCP/IP”-“新建连接”建立“NewConnection_1”13创建如下四个变量14右键“NewConnection_1”-“连接参数”15填入S7-300PLC的IP地址与插槽号-“确定”16保存与运行WinCC17组态客户机，打开“Simatic Shell”，如果不能看到服务器“FUWUQI”，则重启服务器PC或客户机PC18右键“客户机与服务器组态”-出的对话框中输入登录名OS_1与密码1234567然后会在客户机上自动启动WinCC，至此完成服务器与客户机组态。

WinCC服务器与客户机的配置与下载教学文稿WinCC服务器与客户机的配置与下载服务器：1.打开服务器项目（Server_FM），在Computer中添加客户机，操作如图：右键添加计算机，键入所需要的客户机的名称。

2.生成server data，操作如下：点击Generate server data。

3.下载路径的选择，操作如图：点击Object Properties。

点击Target OS and Standby OS Computer中的Search。

点击Network选择从网络寻找路径。

点击Browse选择路径。

在网络中找到相应的路径位置，点击OK。

路径配置完成。

4.配置完成，下载服务器程序。

点下载按钮进行下载。

客户机：1.添加客户机，操作如下：在WinCCClie中Insert一个SIMATIC PC Station。

点击Rename修改为客户机的计算机名。

添加一个WinCC Client应用程序。

编译并保存。

完成。

2.打开Client，配置变量，操作如下：添加新组，“CIS_HMI”。

添加变量“CIS_INIT”。

Name处键入名称。

变量添加完成。

3.客户机分辨率配置，操作如下：点击OS-ProjectEditor，选择相应分辨率，点击OK完成配置。

4.Server Data的创建，操作如下：点击Assign OS server。

勾选对应的Server Data，点击OK。

5.客户机下载路径配置：配置路径，与服务器方法相同。

（请看服务器路径配置方法）6.复制程序需要的头文件，操作如下：将服务器中的library和PAS文件夹拷贝到每一个新建的客户机相应位置中。

7.最后对每个添加的客户机进行下载，并最后进行备份，完成客户机和服务器的配置。

西安邮电大学实验报告题目：西门子W incc v7.0的安装系别：自动化学院专业：电气工程及其自动化学生姓名：**06114066一．实验要求正确安装W inccv7.0版本，并能够正常的运行，拥有足够多的变量点。

二．实验目的通过本次实验了解Wincc V7.0组态软件，项目支持管理器的组工具包括变量管理器,画面生成、组态消息系统的编辑器、过程值存档、报表系统、脚本建立、用户管理系统等。

在图形编辑器中分别创建主画面、过程画面、报警画面、趋势画面、表格画面；变量管理中建立所需变量，变量记录中完成变量的归档报警记录中完成所需报警变量的归档和设置；全局脚本中可以完成脚本的写。

三．实验设备电脑以及W inccV7.0软件四．实验内容W incc v7.0 SP1安装说明：安装之前先关闭防火墙关闭杀毒软件特别是360安全卫士需要内置到step7中的话，先装step71）下载好软件后，将以下6个安装包放到一个目录下，W inccv7.part1.rarW inccv7.part2.rarW inccv7.part3.rarW inccv7.part4.rarW inccv7.part5.rarW inccv7.part6.rar2）双击W inccv7.part1.rar进行解压，（因为W inccv7.part1.rar。

W inccv7.part6.rar，在一个目录下，双击了W inccv7.part1.rar，就将全部的选择了）选择好解压到的目录，点击确定要注意：目录中不能有中文，因为中文与德文有冲突3）找到setup.e x e，双击进行安装其他的,需要参考，西门子的: W incc v7 sp1安装.pdf安装完进行授权：安装完授权授权时：１）先复制CCLicenseService.e x e关于W INCC7.0亚洲版本使用USB硬狗的问题，现在有了一个完美的解决方案。

因为相应的W INCC7.0英文版本仍然是使用软授权的，针对W INCC7.0亚洲版使用USB 硬狗，只需要替换一个文件，就可以像英文版本一样也使用软授权了。

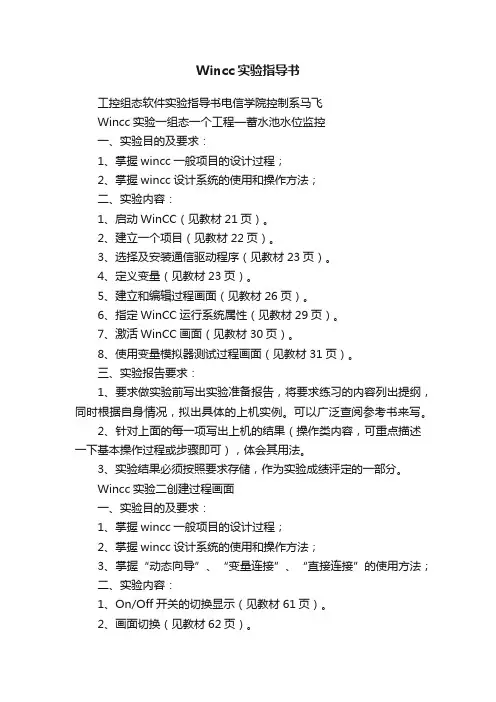

Wincc实验指导书工控组态软件实验指导书电信学院控制系马飞Wincc实验一组态一个工程—蓄水池水位监控一、实验目的及要求：1、掌握wincc一般项目的设计过程；2、掌握wincc设计系统的使用和操作方法；二、实验内容：1、启动WinCC（见教材21页）。

2、建立一个项目（见教材22页）。

3、选择及安装通信驱动程序（见教材23页）。

4、定义变量（见教材23页）。

5、建立和编辑过程画面（见教材26页）。

6、指定WinCC运行系统属性（见教材29页）。

7、激活WinCC画面（见教材30页）。

8、使用变量模拟器测试过程画面（见教材31页）。

三、实验报告要求：1、要求做实验前写出实验准备报告，将要求练习的内容列出提纲，同时根据自身情况，拟出具体的上机实例。

可以广泛查阅参考书来写。

2、针对上面的每一项写出上机的结果（操作类内容，可重点描述一下基本操作过程或步骤即可），体会其用法。

3、实验结果必须按照要求存储，作为实验成绩评定的一部分。

Wincc实验二创建过程画面一、实验目的及要求：1、掌握wincc一般项目的设计过程；2、掌握wincc设计系统的使用和操作方法；3、掌握“动态向导”、“变量连接”、“直接连接”的使用方法；二、实验内容：1、On/Off开关的切换显示（见教材61页）。

2、画面切换（见教材62页）。

3、使用状态显示对象（见教材63页）。

4、画中画（见教材64页）。

5、组态画面模板（见教材65页）。

三、实验报告要求：1、要求做实验前写出实验准备报告，将要求练习的内容列出提纲，同时根据自身情况，拟出具体的上机实例。

可以广泛查阅参考书来写。

2、针对上面的每一项写出上机的结果（操作类内容，可重点描述一下基本操作过程或步骤即可），体会其用法。

3、实验结果必须按照要求存储，作为实验成绩评定的一部分。

Wincc实验三图形窗口设计一、实验目的及要求：1、掌握wincc一般项目的设计过程；2、掌握wincc设计系统的使用和操作方法；3、掌握“动态向导”、“变量连接”、“直接连接”的使用方法；4、熟悉c脚本基本语法。

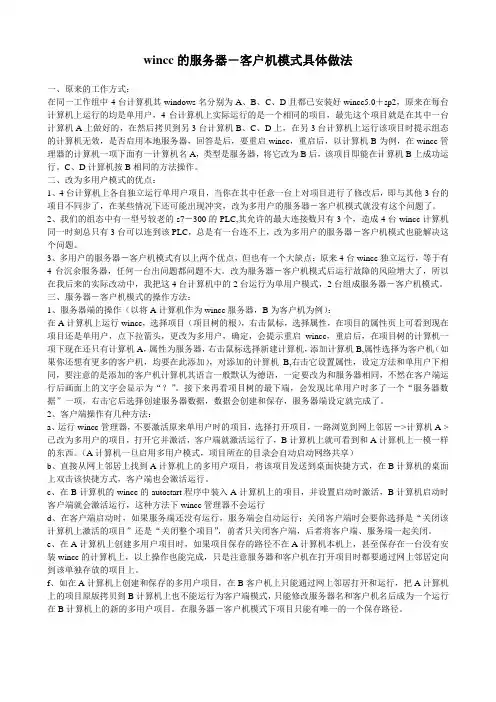

wincc的服务器－客户机模式具体做法一、原来的工作方式：在同一工作组中4台计算机其windows名分别为A、B、C、D且都已安装好wincc5.0＋sp2，原来在每台计算机上运行的均是单用户，4台计算机上实际运行的是一个相同的项目，最先这个项目就是在其中一台计算机A上做好的，在然后拷贝到另3台计算机B、C、D上，在另3台计算机上运行该项目时提示组态的计算机无效，是否启用本地服务器，回答是后，要重启wincc，重启后，以计算机B为例，在wincc管理器的计算机一项下面有一计算机名A，类型是服务器，将它改为B后，该项目即能在计算机B上成功运行。

C、D计算机按B相同的方法操作。

二、改为多用户模式的优点：1、4台计算机上各自独立运行单用户项目，当你在其中任意一台上对项目进行了修改后，即与其他3台的项目不同步了，在某些情况下还可能出现冲突，改为多用户的服务器－客户机模式就没有这个问题了。

2、我们的组态中有一型号较老的s7－300的PLC,其允许的最大连接数只有3个，造成4台wincc计算机同一时刻总只有3台可以连到该PLC，总是有一台连不上，改为多用户的服务器－客户机模式也能解决这个问题。

3、多用户的服务器－客户机模式有以上两个优点，但也有一个大缺点：原来4台wincc独立运行，等于有4台沉余服务器，任何一台出问题都问题不大。

改为服务器－客户机模式后运行故障的风险增大了，所以在我后来的实际改动中，我把这4台计算机中的2台运行为单用户模式，2台组成服务器－客户机模式。

三、服务器－客户机模式的操作方法：1、服务器端的操作（以将A计算机作为wincc服务器，B为客户机为例）：在A计算机上运行wincc，选择项目（项目树的根），右击鼠标，选择属性，在项目的属性页上可看到现在项目还是单用户，点下拉箭头，更改为多用户，确定，会提示重启wincc，重启后，在项目树的计算机一项下现在还只有计算机A，属性为服务器，右击鼠标选择新建计算机，添加计算机B,属性选择为客户机（如果你还想有更多的客户机，均要在此添加），对添加的计算机B,右击它设置属性，设定方法和单用户下相同，要注意的是添加的客户机计算机其语言一般默认为德语，一定要改为和服务器相同，不然在客户端运行后画面上的文字会显示为“？”。

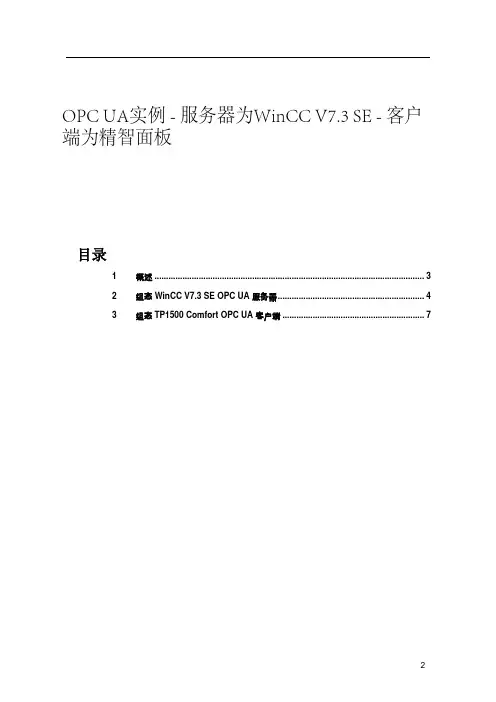

OPC UA实例 - 服务器为WinCC V7.3 SE - 客户端为精智面板目录1概述 (3)2组态 WinCC V7.3 SE OPC UA服务器 (4)3组态TP1500 Comfort OPC UA客户端 (7)1概述本文档介绍西门子 HMI产品的 OPC UA应用。

该应用以西门子WinCC V7.3SE作为 OPC UA服务器，客户端使用TP1500 Comfort精智面板。

采用安全的通信方式。

TP1500 Comfort使用 X3以太网接口与 WinCC进行以太网连接。

注意：本文档着重说明 OPC UA应用的关键配置。

对于涉及到的软件（例如WinCC V13 SP1，WinCC V7.3）的基本操作将不会详细说明。

如果不熟悉这些软件的基本操作，请参阅其它相关文档。

本实例使用的硬件及软件参见表1-1。

硬件软件服务器PC Windows7 Ultimate 64-bit SP1WinCC V7.3 SE客户端TP1500 Comfort Windows7 Ultimate 64-bit SP1WinCC Professional V13 SP1（Comfort及Advanced版本也支持）表1-1实例所使用的硬件及软件2组态 WinCC V7.3 SE OPC UA服务器如图2-1所示，已经设置 WinCC V7.3 SE计算机IP地址为 192.168.40.36。

图2-1 WinCC V7.3 SE计算机IP地址创建一个新的 WinCC项目，项目名称为 OPCUASvr。

浏览到项目文件夹，找到 OPC UA服务器配置文件 OpcUaServerWinCC.xml，如图2-2所示。

图2-2 WinCC OPC UA配置文件使用记事本打开 OpcUaServerWinCC.xml文件。

如图2-3所示，进行相应的修改。

图2-3中，红框所示的内容有改动，其余内容保持不变。

这样的设置，对应OPC UA服务器参数为：端口是 4862，安全策略是 Basic128Rsa15，消息安全模式为签名和加密。

Client/Server实验客户机/服务器系统分为多用户系统和分布式系统。

多用户系统是指多个客户机访问一个服务器；分布式系统式一台客户机可以访问多台服务器。

接下来分别介绍多用户系统和分布式系统的组态。

多用户系统服务器组态对于多用户系统，可组态多个客户机，用于显示运行系统中一个服务器的视图，客户机专门接收一个服务器的数据，没有任何单独的组态。

1•在服务器上创建类型为多用户项目”的新项目2•在服务器上组态必须的项目数据（画面、归档、变量，，）3•包括要组态的客户机或在服务器的计算机列表中要进行远程监视的客户机4•给客户机分配操作权限，以启动远程组态5•激活服务器上的数据包自动导入功能6•在服务器项目中组态客户机属性（起始画面、锁定组合键,,）服务器上创建新项目在服务器上新建项目，打开WinCC项目管理器，新建类型为多用户项目”的新项目。

在此项目中创建变量、画面、报警、变量归档等，具体如下：变量：建立外部变量，放在TCP/IP通道下，状态指示M0.0~M1.7, 按钮操作M2.0~M3.7，报警M4.0~M4.7, 数据记录MD6~MD18 （建4个32位浮点数变量）画面：mai nl. pdl---换面切换按钮，画面窗口，用来切换画面mai ntefacel. pdl---输入/输出域，显示变量的值（状态指示、按钮操作）；组态按钮来控制按钮变量（M0.0~M0.7、M2..0~M2.7）a larml. pdl---输入/输出域，显示报警变量的值并可以修改；报警控件trend1. pdl---输入/输出域，显示浮点数的值并可以做修改；趋势图控件main2. pdl---换面切换按钮，画面窗口，用来切换画面mai nteface2. pdl---输入/输出域，显示变量的值（状态指示、按钮操作）；组态按钮来控制按钮变量（M1.0~M1.7、M3.0~M3.7）a larm2. pdl---输入/输出域，显示报警变量的值并可以修改；报警控件trend2. p dl---输入/输出域，显示浮点数的值并可以做修改；趋势图控件报警：在报警记录里组态各个报警变量归档：4个浮点数进行归档在计算机列表中注册客户机1•在WinCC项目管理器中，选择计算机”然后选择弹出式菜单条目新建计算机,”12.输入具有访问当前服务器权限的计算机名称所有具有访问当前服务器权限的计算机都要注册到服务器计算机列表中，本实验用两台计算机做客户机。

本人在学wincc服务器和客户机。

在服务器上设置项目为多用户下项目，并添加了客户机，客户机的设置和服务器全部相同，即启动画面相同等,且在服务器数据中新创建了数据，可以看到出现**.pck出现。

在我看的资料中，至此服务器的设置到此完毕。

然后是客户机的设置。

我在另一台与服务器联网的客户机上，打开wincc，然后文件—打开，通过网上邻居，找到服务器中的多用户项目，点打开。

然而wincc报错：Oxa：(null)，接着显示不能加载服务器上的这个项目。

谁做过服务器和客户机的，帮我看看，找找原因，谢了。

注：以上操作都是按网上下载的资料操作的，哪里不对的望指点！！我现在也再做wincc服务器和客户机冗余通讯,因为是第一次做，遇到了很多问题，跟你的也有点相拟，看能否给你解决问题。

我的硬件：我搭建了一个网络,设备的两台服务器(用工控机)、一台客户机(我自已的笔记本电脑)和一台S7-300的PLC站，PLC选用CPU315-PN/DP，WINCC通过TCP/IP 协议与PLC通讯.我的软件：软件选用WINCCV6.2亚太版，SIMATICNETV6.4，STEP7V5.4。

我的授权：服务器上安装的授权有WINCCRC授权，服务器授权，冗余授权。

我是这样做的：1、配置服务器，组态好画面，服务器数据中创建了数据，出现*.PCK文件，添加客户机到计算机中，设定好参数，做好冗余配置。

2、打开客户机WINCC，通过网上邻居，找到服务器中的多用户项目，打开*.MCP文件，提示“你组态有服务器不可用，是否打开项目，将本地计算机做为服务器？”“是/否？”我开始怀疑服务器程序是否有误，计算机名，服务器数据，冗余挨个查找原因，也找了很多资料，都未找到解决的办法，后来不经意间发现是我计算机的防火墙是打开的(公司个人计算机怕感染病毒，防火墙一直的打开的，在上班期间，没有特殊的原因是不会被关闭的）,关闭防火墙，问题解决了,打开了服务器上的多用户项目程序。
