13章化工设备装配图解析

第七章
化工设备装配图
本章重点掌握以下内容：
1、 化工设备装配图的作用和内容
2、 化工设备图的视图表达 3、 化工设备图的尺寸标注
4、 化工设备常用的标准化零部件
典型的四类化工设备：
Container
Heat exchanger
Tower
Reactor
13.1 化工设备装配图的作用和内容
表示化工设备的形状、结构、大小、性能和制 造安装等技术要求的图样，称为化工设备装配图， 简称化工设备图 ( Chemical equipment drawing) 。
Back
四、管口表
管口表是说明设备上所有管口的用途、规格、连接面形 式等内容的一种表格，供备料、制造、检验或使用时参考。 管口表一般画在明细栏的上方。管口表的格式如下图所示。
贮罐装配图
2、多次旋转的表达方法
假想将设备上不同方 位的管口和零部件，分别 旋转到与主视图所在的投 影面平行的位置进行投射， 以表示这些结构的形状、 装配关系和轴向位置。 注意
当采用多次旋转画法时， 允许不作标注，但这些结 构的周向方位要以管口方 位图或俯（左）视图为准。
3、管口方位的表达方法
管口方位图中以中心线表明管口的方位，以单线 （粗实线）示意画出设备管口。同一管口在主视图 和方位图上，标注相同的小写拉丁字母。
设备筒体和封头的中心线。
设备筒体和封头焊接环焊缝。 设备法兰的连接面。 ④设备支座、裙座的底面。
接管轴线和设备表面的交点。
三、几种典型结构的尺寸注法 1)筒体
一般标注内径、壁厚和高度（或长度）；若用无缝钢管 作筒体，则标注外径、壁厚和高度（或长度）。图示标出 筒体内径（φ 1400）、壁厚（6）及长度（2000）。
贮罐装配图
6、断开和分段（层）的表达方法
当设备的总体尺寸很 大，又有相当部分的形 状和结构相同（或按规 律变化）时，可采用断 开的画法。
填料塔
有些设备（如塔 体）形体较长，又不 适于采用断开画法， 为了合理选用比例和 充分利用图纸，可把 整个设备分成若干段 （层）画出。
设备的分段表示法
7、化工设备图中的简化画法
（6）设备整体的示意画法
设备整体的示意画法，即 按比例用单线（粗实线）画 出设备外形和必要的设备内 件，并标注设备的总体尺寸、 接管口、人（手）孔的位置 等尺寸。
13.3 化工设备图的尺寸标注及其他内容 一、尺寸标注的种类
1. 特性尺寸 反应化工设备主要性能和规格的尺寸。 如筒体直径φ1400，筒体长度2000等。 2. 装配尺寸 表示 零部件之间装配关系和相对位置尺寸。 如贮罐装配图中的1200。 3. 外形尺寸 表示设备部件总长、总高或总宽（或外径）的尺寸。 如贮罐总长2805、总高1820以及总宽（筒体外径）。
（1）设备结构用单线表示 设备上某些结构已有零部件图，或另外用剖视、 断面、局部放大图等方法表示清楚时，化工设备图 上允许用单线表示。
列管式换热器的简化画法
（2）管法兰的简化画法 在化工设备图中，不论法兰的连接面是什么 型式（平面、凹凸面），管法兰的画法均可简化 成如下所示的形式。
平焊法兰
对焊法兰

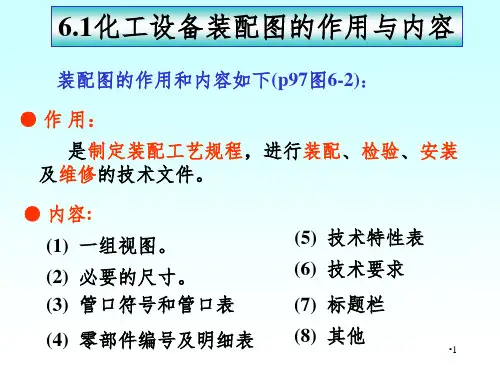

一、化ቤተ መጻሕፍቲ ባይዱ设备图的作用：
是用来指导设备的制造、装配、安装、检 验及使用和维修的技术文件。
贮罐装配图
二、化工设备图的内容
(1) 一组视图。 (2) 几类尺寸。 (3) 零件编号及 明细栏。 (4) 管口符号和管口表。 (5) 技术特性表和技术要求。 (6) 标题栏。
贮罐装配图
13.2 化工设备图的视图表达
2)封头
标注壁厚和封头高（包括直边高度）。
3)接管
标注管口内径和壁厚；接管为无缝钢管时，则标注 “外径×壁厚”。 在化工设备图中，由于零件的制造精度不高，故允许 在图上将同方向（轴向）的尺寸注成封闭形式，对于某些 总长（或总高）或次要尺寸，通常将这些尺寸数字加注圆 括号“（）”或在数字前加“≈”，以示参考之意。
（3）重复结构的简化画法 螺栓孔可用中心线和轴线表示，而圆孔的投影则 可省略不画；装配图中的螺栓连接可用符号“X”表示 。
螺栓孔和螺栓连接
螺栓孔
螺栓连接
填充物的表示法
当设备中装有同一规格的材料和同一堆放方法的 填充物时，在剖视图中，可用交叉细实线表示，同 时注写有关的尺寸和文字说明（规格和堆放方法）。
贮罐装配图
4.安装尺寸 化工设备安装在基础上或其他构件上所需的尺寸。 如贮罐装配图中的840等。 5.其他尺寸 设备零部件的规格尺寸、设计计算确定的尺寸 (如筒体壁厚6)、焊缝的结构型式尺寸等。
贮罐装配图
二、尺寸基准
化工设备图中的尺寸标注，既要保证设备在制 造和安装时达到设计要求，又要便于测量和检验。 化工设备图尺寸基准为：
当俯（左）视图必 须画出，而管口方位在 俯（左）视图已表达清 楚时，可不必画出管口 方位图。
4、局部结构的表达方法
对于设备上某些细小的结构，按总体尺寸所选定 的绘图比例无法表达清楚时，可采用局部放大的画法。
5、夸大的表达方法
对于设备中尺寸过小的结构（如薄壁、垫片、 挡板等），无法按照比例画出时，可采用夸大画 法，即不按比例、适当夸大地画出它们的厚度或 结构。
一、化工设备的结构特点：
1、壳体以回转体为主
2、尺寸相差悬殊
3、有较多的开口和管口 4、大量采用焊接结构 5、广泛采用标准化零部件
典型的化工设备
二、化工设备图的表达方法 1、视图配置灵活
化工设备图的俯(左)视图可以配置在图面上的任 何地方，但必须在视图中注明“俯（左）视图”字 样。 当设备所需视图较多时，允许将部分视图画在数 张图纸上，但主要视图及该设备的明细栏、技术要 求、管口表、技术特性表等内容，均应安排在第一 张图样上。 化工设备结构比较简单，允许将零件图与装配 图放到一张图样上，如在装配图中已表达清楚，可 以不画零件图。
管束的表示法
当设备中有密集的管子，且按一定的规律排列 或成管束时，在装配图中可只画出其中一根或几根 管子，而其余管子均用中心线表示。
（4）标准件、外购件的简化画法 人（手）孔、视镜、填料箱、减速机及电动机等 标准件、外购件，在化工设备图中只需按比例画出这 些零部件的外形轮廓简图。
（5)液面计的简化画法 在化工设备图 中，带有两个接管 的玻璃管液面计， 可用细点划线和符 号“＋”（粗实线） 简化表示。
