科隆1300质量流量计安装调试手册(简)

科隆电磁流量计300说明书 IFC300一、产品概述科隆电磁流量计 300（IFC300）是一款高精度、高可靠性的流量测量仪器，广泛应用于工业生产中的各种液体流量测量场合。

它采用了先进的电磁感应原理，能够准确测量导电液体的流量，并且具有出色的稳定性和耐用性。

IFC300 电磁流量计具有多种规格和型号，可以满足不同管径和流量范围的测量需求。

其设计紧凑，安装方便，操作简单，维护成本低，为用户提供了一种高效、便捷的流量测量解决方案。

二、工作原理科隆电磁流量计 300 基于电磁感应定律工作。

当导电液体在磁场中流动时，会产生感应电动势。

该感应电动势的大小与液体的流速成正比。

流量计的传感器内部装有磁场发生器和电极，通过测量感应电动势的大小，就可以计算出液体的流量。

磁场发生器产生一个均匀的磁场，穿过管道中的液体。

当液体流动时，带电粒子在磁场中运动，从而在电极上产生感应电动势。

这个感应电动势被传感器检测到，并经过信号处理和转换，最终以流量值的形式显示出来。

三、产品特点1、高精度测量采用先进的信号处理技术，能够实现高精度的流量测量，测量误差通常小于±05%。

可重复性好，确保测量结果的一致性和可靠性。

2、宽量程比具有很宽的量程比，通常可达 1:100 甚至更高。

能够在不同流量条件下准确测量，适应多种工况。

3、多种衬里和电极材料选择提供多种衬里材料，如橡胶、聚四氟乙烯（PTFE）等，以适应不同腐蚀性和磨损性的液体。

电极材料也有多种选择，如不锈钢、哈氏合金等，满足不同介质的测量要求。

4、抗干扰能力强采用特殊的电路设计和屏蔽技术，有效抵抗外界电磁干扰和噪声。

能够在复杂的工业环境中稳定工作。

5、易于安装和维护结构紧凑，安装方式灵活，可以水平、垂直或倾斜安装。

传感器和变送器分离设计，便于维护和更换。

6、智能化功能具备自诊断功能，能够实时监测仪表的工作状态，及时发现故障并报警。

可以通过通信接口与上位机进行数据传输和远程控制。

科隆电磁流量计300说明书 IFC300一、概述二、安装1. 一体型流量计选择合适的安装位置，避免强烈的振动、温度变化和电磁干扰。

确保传感器两端的管道与水平面垂直，并且管道内无气泡或杂质。

确保传感器与管道之间的法兰连接牢固，并且密封垫片完好无损。

确保传感器与接地环或接地电极之间的连接良好，并且接地线与屏蔽线分开。

确保信号转换器的显示面板方向符合阅读要求，如有需要，可以将面板旋转90度。

确保信号转换器的端盖紧固，并且涂有油脂。

2. 分体型流量计选择合适的安装位置，避免强烈的振动、温度变化和电磁干扰。

确保传感器两端的管道与水平面垂直，并且管道内无气泡或杂质。

确保传感器与管道之间的法兰连接牢固，并且密封垫片完好无损。

确保传感器与接地环或接地电极之间的连接良好，并且接地线与屏蔽线分开。

使用科隆公司提供的双层或三层屏蔽信号电缆和励磁电流电缆连接信号转换器和传感器，并且按照正确的颜色编码和端子编号进行接线。

确保信号电缆和励磁电流电缆敷设稳固，并且避免过度弯曲或拉伸。

确保信号转换器的显示面板方向符合阅读要求，如有需要，可以将面板旋转90度。

确保信号转换器的端盖紧固，并且涂有油脂。

三、电气连接1. 电源连接注意仪表铭牌上的数据，电源电压和频率范围（50-60 Hz）。

供电的保护接地PE必须连接到信号转换器壳体中的U型端子上。

使用合适的熔断保护（IN≤16A）和切断装置（开关，断路器）。

按照正确的颜色编码和端子编号进行接线，并且遵循VDE0110和IEC 664标准规定的净空距和间隙要求。

2. 输出/输入连接注意仪表铭牌上的数据，输出/输入的类型和参数范围。

使用合适的屏蔽电缆，并且避免与电源线或其它干扰源并行敷设。

屏蔽层的连接：内层用填充线连接到正常的连接端子，外层用金属箔或编织线连接到信号转换器壳体中的U型端子。

按照正确的颜色编码和端子编号进行接线，并且遵循VDE0110和IEC 664标准规定的净空距和间隙要求。

科隆电磁流量计转换器快速操作手册1.仪表量程设置按住>键2.5秒后释放---A QUICK SETUP（快速设置）---A4 ANALOG OUTPUTS（模拟输出）---A4.3 range(量程)2.流量仿真按住>键2.5秒后释放---B Test（测试）---B1 Simulation（仿真）---B1.2 Volume flow（体积流量）---Set value（打开编辑器，输入仿真值）start simulation？（启动仿真？）3.电流仿真按住>键2.5秒后释放---B Test（测试）---B1 Simulation（仿真）---B1.y Current output X（电流输出）---Set value（打开编辑器，输入仿真值）start simulation？（启动仿真？）4.脉冲仿真按住>键2.5秒后释放---B Test（测试）---B1 Simulation（仿真）---B1.y Pulse output X（脉冲输出）---Set value（打开编辑器，输入仿真值）start simulation？（启动仿真？）5.频率仿真按住>键2.5秒后释放---B Test（测试）---B1 Simulation（仿真）---B1.y frequency output X（频率输出）---Set value（打开编辑器，输入仿真值）start simulation？（启动仿真？）6.恢复出厂设置方法按住>键2.5秒后释放---C Setup（设置）---C5 Device（仪器）---C5.6 Special functions(特殊功能)---C5.6.03 Load settings(下载设定)---factory settings(取出交货时的设定)7.校零按住>键2.5秒后释放---C Setup（设置）---C1 Processinput（过程输入）---C1.1 Calibration（校准）---C1.1.01 Zero calibration（零点校准）---automatic（将当前实际读数作为零位置）8.流量值的极性按住>键2.5秒后释放---C Setup（设置）---C1 Processinput（过程输入）---C1.2 Filter（滤波）---C1.2.02 Flow direction（流动方向）---normal direction（和传感器上流向箭头方向相同）opposite direction（和传感器上流向箭头方向相同）9.空管置零按住>键2.5秒后释放---C Setup（设置）---C1 Processinput（过程输入）---C1.3 Self test（自测）---C1.3.01 Empty pipe（空管）---cond.+empty pipe〔F〕（电导率+空管〔F〕电导率和空管显示，应用故障类别〔F〕空管情况时，流量显示“=0”）10.口径C1.1.02 按住>键2.5秒后释放---C Setup（设置）---C1 Processinput（过程输入）---C1.1 Calibration（校准）---C1.1.02 Size（口径）---根据铭牌选取口径11.GKL系数C1.1.05 按住>键2.5秒后释放---C Setup（设置）---C1Processinput（过程输入）---C1.1 Calibration（校准）---C1.1.05 GKL---根据铭牌设定数值12.磁场频率(Field frequency)C1.1.13 按住>键2.5秒后释放---C Setup（设置）---C1 Processinput（过程输入）---C1.1 Calibration（校准）---C1.1.1 Zero calibration（零点校准）---C1.1.13 Field frequency（磁场频率）---13.电流输出开启（Current output）C2.1.1 按住>键2.5秒后释放---C Setup（设置）---C2 I/O（输入/输出）---C2.1 Hardware（硬件）---C2.1.1 Terminals A（端子A）---Current output（电流输出开启）/Off（电流输出关闭，该端子无任何功能）14.频率输出开启（Frequency output）C2.1.4 按住>键2.5秒后释放---C Setup（设置）---C2 I/O（输入/输出）---C2.1 Hardware（硬件）---C2.1.1 Terminals A（端子A）---C2.1.4 Terminals D（端子D）---Frequency output （频率输出）/Pulse output （脉冲输出）/Status output （状态输出开启）/Limit switch（限位开关开启）/Off（关闭，该端子无任何功能）15.量程（Range）C2.2.6 按住>键2.5秒后释放---C Setup（设置）---C2 I/O（输入/输出）---C2.2 Current output A（c2.2=A C2.3=B C2.4=C）---C2.2.1 Range 0%-100%（电流输出量程，例如4-20MA）---C2.2.6 Range（量程）---测量范围为0%-100%16.极性（Polarity）C2.2.7 按住>键2.5秒后释放---C Setup（设置）---C2 I/O（输入/输出）---C2.2 Current output A（c2.2=A C2.3=B C2.4=C）---C2.2.1 Range 0%-100%（电流输出量程，例如4-20MA）---C2.2.7 Polarity（极性）---Both polarities （使用正、负数值）/Positive polarity （用正值，负值用力0%代替）/Negative polarity （用负值，正值用0%代替）/Absolute value（用测量值的绝对值作为电流输出）17.指示流量传感器的衬里材料（Liner）C1.4.1 按住>键2.5秒后释放---C Setup（设置）---C1 Process input（过程输入）---C1.1 Calibraton（校准）---C1.4 Information（所有传感器的电子信息）---C1.4.1 Liner （指示流量传感器的衬里材料）---PTFE（聚四氟已稀）、PFA（衬里）、NEOPRENE（氯丁橡胶）、POLYURETHANE（聚氨酯橡胶）18.指示电极材料（Eletr.material）C1.4.1 按住>键2.5秒后释放---C Setup（设置）---C1 Process input（过程输入）---C1.1 Calibraton（校准）---C1.4 Information（所有传感器的电子信息）---C1.4.2 Electr.material （指示传感器电极材料）---MO2TI、HC、HB、TI、TA、PT19.在测量页中打开累加器（1ST meas.page 1）C5.3 按住>键2.5秒后释放---C Setup（设置）---C1 Process input（过程输入）---C5 Device（设备）---C5.3 1st meas.page 1（第一测量显示屏）---C5.3.8 measurement 2nd line （第二测量行）---counter1(在Profibus 中为FB2累加器)20.在测量页2中打开电导率测量（2ST meas.page 2）C5.3 按住>键2.5秒后释放---C Setup（设置）---C1 Process input（过程输入）---C5 Device（设备）---C5.4 2nd meas.page 2（第一测量显示屏）---C5.4.8 measurement 1st line （第一测量行）---conductivity(电导率)。

P/N2007年7月简明使用手册目录第一章传感器安装 (3)1.1概述 (3)1.2安装注意事项 (3)1.3传感器的安装方向 (4)1.4电气连接注意事项 (5)第二章仪表接线与上电 (6)2.1概述 (6)2.2变送器的型号识别。

(6)2.3变送器与传感器连接 (7)2.4最大布线距离 (8)2.5电源规格 (9)2.6变送器、显示组件方向调整 (10)2.7变送器输出 (12)第三章流量计组态 (15)3.1概述 (15)3.2组态项目 (15)3.3变送器的显示器面板结构 (16)3.4组态过程变量的测量单位 (16)3.5组态变送器的毫安输出 (17)3.6组态变送器的脉冲/频率输出 (17)3.7变送器的回路测试 (18)3.8 显示器菜单功能 (3)3.9流量计调零 (27)第四章流量计投用及报警状态 (28)4.1流量计投用 (28)4.2获取报警 (28)附录1报警代码含义表 (29)附录2核心处理器检查 (34)附录3传感器检查 (35)附录4软件版本4.x变送器的显示器菜单 (37)第一章传感器安装1.1 概述相对于其他类型的流量计，质量流量计具有安装简便、易于使用、测量精度高以及直接质量测量等优点，尤其是没有直管段要求的特点，用户可因地制宜的选择安装位置，节约安装成本。

1.2 安装注意事项1.2.1 安装位置应避免电磁干扰。

传感器、变送器的安装位置以及电缆铺设应尽量远离易产生强电磁场的设备，如大功率马达、变压器设施、变频设备等。

1.2.2 工艺管道应对中，两侧法兰应平行。

严禁用传感器硬行拉直上、下游工艺管道，否则将影响测量甚至损坏传感器。

另外在两侧的工艺管道近法兰处（约2～10倍管径处）应有稳固的支撑。

1.2.3 在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感器在不工作时亦可处于满管状态。

使用流量计下游的调节阀进行流量控制。

1.2.4 在测量易汽化介质时，流量计下游建议安装压力表，供检查下游压力，流量计后建议工艺管与流量计保持同口径一段距离，以及流量计后有阀门可以用以调节适当的背压，防止汽化或气穴发生。

科隆质量流量计手册（简易版）一、安装通常，对于OPTIMASS系列无需特殊的安装要求。

但是，还是应该遵守有关流量计安装的良好常规工程实践经验。

a 质量流量计通常不需要任何前后直管段。

b 由于仪表有重量，所以我们推荐使用支架，允许支撑仪表主体。

c 仪表可以水平安装，可以安装在向上倾斜的管道内或垂直安装。

为了获得最佳效果，推荐垂直安装，介质流动方向向上。

请注意：流经仪表后的长距离下降可能导致虹吸从而出现测量误差。

避免将仪表安装在管线中的最高点。

d 仪表的如下标签表示在功能C1.3.1中预设在转换器中的流体流动方向，默认情况下流向由“—”到“+”。

e 电源连接请注意：通电前，请确认仪表铭牌上的数据、电源电压和频率范围f 输出连接若仪表为电流输出时，请连接接线端子A+和A，其中端子A+为“+”端子A 为“—”，如下图：二、参数设置a 科隆质量流量计OPTIMASS1300系列流量见下表，可在菜单A4.3中设置输出范围。

为避免输出错误，量程最小值最好设置为0。

b 仪表有流量累积的功能，若第一个测量页面无累积流量显示可在菜C6.3.1选择两行显示，其单位可在C6.7.13中更改。

三、零点校准（菜单C1.1.1）装置完好性检查后，使用前必须在仪表上设置零点。

在零点设置前，必须先完成装置的所有改装/调节。

零点设置后对装置的任何改装或更改都将导致仪表性能不可靠，如发生这种情况，则需要重新设置零点。

如要完成正确无误的零点校准，必须注意以下几点：1、传感器中必须充满具有正常工作压力和工作温度的工艺流体；2、必须将流体中的空气全部除去，尤其对于水平安装。

建议在调节前先使用高流率（大于50%）的工艺流体冲洗传感器5分钟以上；3、冲洗后，必须完全关闭相应的阀门使传感器中的流量恢复为0（传感器中充满工艺流体但处于静止状态）。

阀门开关顺序：开启仪表旁路阀门→完全关闭仪表下游阀→完全关闭仪表上游阀门→菜单零点校准（见下表）→开启仪表上游阀门→开启仪表下游阀门→关闭仪表旁路阀门。

科隆电磁流量计IFC050调试步骤1.确认电源与信号线连接正确：首先要确保电源线和信号线连接正确，电源线应连接到电磁流量计的电源接口，信号线应连接到电磁流量计的信号接口。

同时也要确保电源线接地正常，以避免电磁干扰影响测量结果。

2.检查电磁流量计的显示屏：启动电磁流量计后，观察显示屏是否正常显示。

显示屏上应显示当前的流量数值，如果显示屏显示不正常，可以尝试重新启动设备或者检查显示屏的连接。

3.检查电磁流量计的传感器：确定电磁流量计的传感器是否连接稳固，传感器的连接应该牢固，没有松动。

同时也要检查传感器的工作状态是否正常，可以用手轻轻敲击传感器，观察流量计的显示是否发生变化。

4.检查电磁流量计的管路：确认电磁流量计的管路是否安装正确，是否有漏水的情况发生。

同时也要检查管路是否存在异物或者堵塞物，确保流量计的流路畅通无阻。

5.验证流量计的测量精度：使用标准流体作为校准标准，从低流量到高流量逐步输入，观察电磁流量计的测量结果是否准确。

可以使用其他精度较高的流量计进行对比，以验证电磁流量计的测量精度。

6.调整电磁流量计的参数：根据实际需求，通过调整电磁流量计的参数来优化测量结果。

例如，可以调整量程范围、测量单位、信号输出等参数，以满足不同的测量需求。

7.检查电磁流量计的通讯功能：如果电磁流量计具备通讯功能，可以通过通讯接口与上位机连接，以实现数据读取、参数设置等功能。

在调试过程中，要确保通讯接口连接正常，并进行相应的通讯设置。

8.定期维护与校准：定期对电磁流量计进行维护与校准，确保其长期稳定可靠的工作。

维护包括清洗电磁流量计的传感器、检查设备的连接和固定部件，并校准电磁流量计的测量结果与标准流量计进行对比。

总之，科隆电磁流量计IFC050调试步骤包括确认电源与信号线连接、检查显示屏、传感器和管路、验证测量精度、调整参数、检查通讯功能以及定期维护与校准。

通过逐步检查和调试，可以确保电磁流量计正常工作，并获得准确的测量结果。

科隆电磁流量计300说明书 IFC300==========================一、概述二、安装2.1 安装形式IFC300有四种安装形式可供选择：一体型：信号转换器直接安装在传感器上，合用于非危（wei）险区域。

分体型：信号转换器安装在现场型外壳中，通过励磁和信号电缆与传感器连接，合用于危（wei）险区域。

墙挂型：信号转换器安装在墙挂型外壳中，通过励磁和信号电缆与传感器连接，合用于非危（wei）险区域。

架装型：信号转换器安装在19英寸机架内，通过励磁和信号电缆与传感器连接，合用于非危（wei）险区域。

2.2 安装位置和注意事项请按照本说明书和传感器说明书的要求进行安装，遵守相关的国家标准、安全规范和事故处理规程。

请确保仪表铭牌上的型号、参数和GK/GKL常数与您订购的一致，并与传感器相匹配。

请避免将仪表安装在直射阳光、强烈振动或者高温高湿的环境中，必要时采取遮阳、冷却或者防潮措施。

请确保仪表和传感器的良好接地，并避免接地回路中产生干扰或者电位差。

请在通电前检查仪表的外壳、端子盒和接线端子是否完好无损，并拧紧所有螺丝。

三、操作3.1 操作界面IFC300的操作界面由显示器、操作按键和HART接口组成。

显示器可以显示测量值、状态信息、菜单选项等内容。

操作按键可以用于浏览菜单、修改参数、复位计数器等功能。

HART接口可以用于与上位系统进行通讯。

3.2 操作按键IFC300有四个操作按键，分别为：上箭头键：用于向上浏览菜单或者增加数值。

下箭头键：用于向下浏览菜单或者减少数值。

确认键：用于确认选择或者修改的参数或者功能。

返回键：用于返回上一级菜单或者取销修改。

3.3 编程框图IFC300的编程框图如下：3.4 可设定的功能IFC300提供了多种可设定的功能，包括：测量单位：可以选择流速、体积流量或者质量流量的单位，如m/s、m³/h、kg/h等。

量程：可以设置仪表的满量程值，与传感器口径和流速范围相匹配。

真理惟一可靠的标准就是永远自相符合。

土地是以它的肥沃和收获而被估价的；才能也是土地，不过它生产的不是粮食，而是真理。

如果只能滋生瞑想和幻想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。

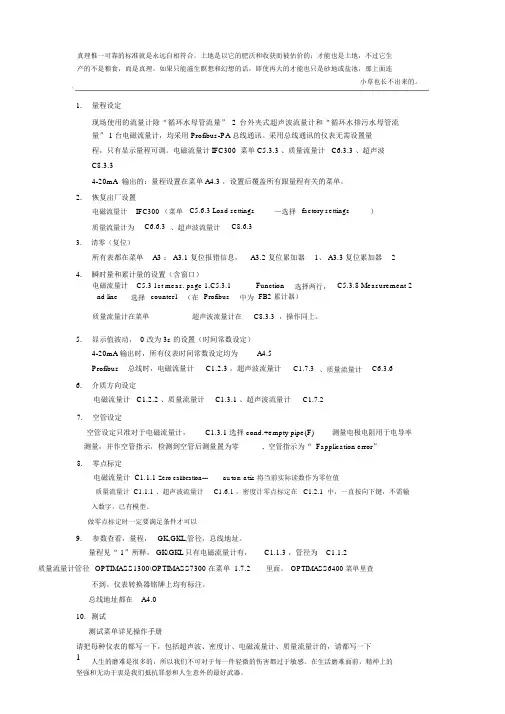

1.量程设定现场使用的流量计除“循环水母管流量”2 台外夹式超声波流量计和“循环水排污水母管流量” 1 台电磁流量计，均采用 Profibus-PA 总线通讯。

采用总线通讯的仪表无需设置量程，只有显示量程可调。

电磁流量计IFC300 菜单 C5.3.3 、质量流量计 C6.3.3 、超声波C8.3.34-20mA 输出的：量程设置在菜单A4.3 ，设置后覆盖所有跟量程有关的菜单。

2.恢复出厂设置电磁流量计IFC300 （菜单C5.6.3 Load settings —选择factory settings ）质量流量计为C6.6.3 、超声波流量计C8.6.33.清零（复位）所有表都在菜单A3 ： A3.1 复位报错信息，A3.2 复位累加器1、 A3.3 复位累加器 24.瞬时量和累计量的设置（含窗口）电磁流量计C5.3 1st meas. page 1,C5.3.1 Function 选择两行，C5.3.8 Measurement 2nd line 选择counter1 （在Profibus 中为FB2 累计器）质量流量计在菜单超声波流量计在C8.3.3 ，操作同上。

5.显示值波动， 0 改为 3s 的设置（时间常数设定）4-20mA 输出时，所有仪表时间常数设定均为A4.5Profibus 总线时，电磁流量计C1.2.3 ，超声波流量计C1.7.3 、质量流量计C6.3.66.介质方向设定电磁流量计C1.2.2 、质量流量计C1.3.1 、超声波流量计C1.7.27. 空管设定空管设定只准对于电磁流量计，C1.3.1 选择 cond.+empty pipe(F) 测量电极电阻用于电导率测量，并作空管指示，检测到空管后测量置为零, 空管指示为“ Fapplication error”8. 零点标定电磁流量计 C1.1.1 Zero calibration--- automatic 将当前实际读数作为零位值质量流量计 C1.1.1 、超声波流量计C1.6.1 。
