气流组织设计计算表(孔板送风)

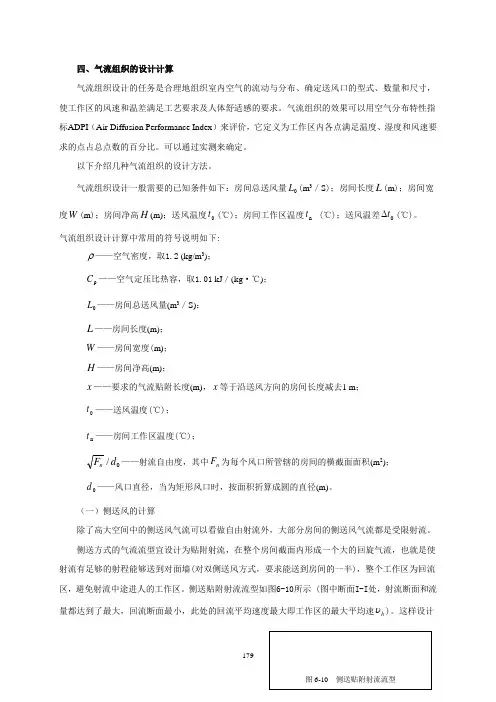

四、气流组织的设计计算气流组织设计的任务是合理地组织室内空气的流动与分布、确定送风口的型式、数量和尺寸，使工作区的风速和温差满足工艺要求及人体舒适感的要求。

气流组织的效果可以用空气分布特性指标ADPI （Air Diffusion Performance Index ）来评价，它定义为工作区内各点满足温度、湿度和风速要求的点占总点数的百分比。

可以通过实测来确定。

以下介绍几种气流组织的设计方法。

气流组织设计一般需要的已知条件如下：房间总送风量0L (m 3／S )；房间长度L (m )；房间宽度W (m )；房间净高H (m)；送风温度0t (℃)；房间工作区温度n t (℃)；送风温差0t ∆(℃)。

气流组织设计计算中常用的符号说明如下:ρ——空气密度，取1.2 (kg/m 3)；p C ——空气定压比热容，取1.01 kJ ／(kg ·℃)；0L ——房间总送风量(m 3／S)；L ——房间长度(m)；W ——房间宽度(m)；H ——房间净高(m)；x ——要求的气流贴附长度(m)，x 等于沿送风方向的房间长度减去1 m ；0t ——送风温度(℃)；n t ——房间工作区温度(℃)；0/d F n ——射流自由度，其中n F 为每个风口所管辖的房间的横截面面积(m 2)；0d ——风口直径，当为矩形风口时，按面积折算成圆的直径(m)。

（一）侧送风的计算除了高大空间中的侧送风气流可以看做自由射流外，大部分房间的侧送风气流都是受限射流。

侧送方式的气流流型宜设计为贴附射流，在整个房间截面内形成一个大的回旋气流，也就是使射流有足够的射程能够送到对面墙(对双侧送风方式，要求能送到房间的一半)，整个工作区为回流区，避免射流中途进人的工作区。

侧送贴附射流流型如图6-10所示 (图中断面I-I 处，射流断面和流量都达到了最大，回流断面最小，此处的回流平均速度最大即工作区的最大平均速h υ)。

这样设计流型可使射流有足够的射程，在进人工作前其风速和温差可以充分衰减，工作区达到较均匀的温度和速度；使整个工作区为回流区，可以减小区域温差。

气流组织的计算
气流组织的计算
散流器的计算
以典型房间为例，空调房间为4.5m x 4.5m ，净高4.5m ；单台风机盘管机组送风量为s m G /188.03=，送风口采用方形散流器，回风口采用单层百叶风口，安装在房间吊顶上，共布置一个散流器即可1）初选散流器
选用颈部尺寸为200mm x 200mm 的方形散流器，颈部面积为2
04.0m ，则颈部风速 s m v /7.404
.0188.00== 散流器实际出风口面积约为2036.0%90m S A == 散流器出口实际风速s m v s /2.59
.07.4==
2）计算射流末端速度为s m /5.0的射程 m x v A Kv x x
s 842.202
/1=-= x ——自散流器中心为起点的射流水平距离
x v ——在x 处的最大风速
0x ——平送射流原点与散流器中心的距离，多锥面散流器取0.07m
s v ——散流器出口风速
A ——散流器有效面积
K ——送风口常数，多锥面散流器为1.4，盘式散流器为1.1
3）计算室内平均速度
s m H L x v m /215.0)
4/(381.02/122=+= L ——散流器服务器边长
H ——房间净高
x ——射程。
