在线浊度仪ZDG说明书

在线浊度仪安全操作及保养规程前言在线浊度仪是一种用于水质监测的设备，它能够对水中悬浮颗粒的大小、浓度进行检测，并根据测量结果给出相应的浊度值。

在线浊度仪的应用范围广泛，如饮用水、工业水处理、生态环境保护等领域。

本文档旨在介绍在线浊度仪的安全操作及保养规程，以确保设备能够长时间稳定工作，并提高水质监测的准确性。

一、安全操作规程1.1 仪器安装在线浊度仪在安装前，需要对设备所在环境进行评估，确保其符合设备的操作需求。

同时，需要按照设备的操作手册进行正确的安装步骤，确保设备的稳定性和可靠性。

1.2 打开及关闭仪器在线浊度仪的开关操作应按照操作手册进行，确保设备能够顺利地开启或关闭。

同时，注意查看设备状态指示灯，确保仪器处于正常的工作状态。

1.3 操作人员安全在线浊度仪的操作人员须具备水质监测相关知识和操作经验，严禁未经培训的人员擅自操作设备。

在操作过程中，应穿戴安全防护装备，如手套、防护镜等，避免对操作人员造成伤害。

1.4 确保设备清洁在线浊度仪在工作过程中，应定期进行清洁维护，防止设备出现故障。

此外，在进行清洁维护时，应注意防止对设备造成损坏。

1.5 停止设备时的操作在线浊度仪在停止工作时，应按照操作手册进行正确的操作，以确保设备能够安全停止。

同时，应注意将设备与电源相连的部分分离，以防止设备受到电击或其他危险。

二、日常保养2.1 设备定期维护在线浊度仪在工作过程中，应按照设备手册的要求，实施定期检查、清洁、维护。

检查时应注意仪器的各项指标，确保设备处于良好的工作状态。

2.2 设备存储在线浊度仪在存储时应注意以下几点：•保持设备干燥和通风良好•避免阳光直接照射设备•将设备存放在低温、干燥的环境中•保持设备无尘、无异味2.3 电缆检查在线浊度仪的电缆连接处应定期检查，确保连接正常、无涂漆、无损坏、无老化，避免电缆连接松动对测量结果产生影响。

2.4 传感器保养在线浊度仪的传感器应定期清洁、校准，以确保其准确性。

浊度仪浊度计使用方法浊度仪，也叫浊度计，是一种测量液体浊度的仪器。

它通过测量液体中悬浮颗粒的数量和大小来确定浊度值，常用于水质监测、污水处理、食品加工等领域。

下面是浊度仪的使用方法，包括仪器的准备、操作步骤和维护保养。

1.仪器准备：a.确保浊度仪处于水平放置的状态，保证测试结果的准确性。

b.检查浊度仪的电源和连接线是否正常，确保仪器可以正常工作。

c.检查浊度仪的灯源和光学系统是否干净，如果有灰尘或污垢应进行清洁。

2.测量操作步骤：a.打开浊度仪的电源，等待仪器进入工作状态。

b.准备好待测液体样品，并留出足够的空间放置浊度计的测试槽。

c.将待测液体样品倒入浊度计的测试槽中，确保填满测试槽的整个空间。

d.关闭测试槽的盖子，确保盖子的密封性。

e.等待浊度计进行测量，通常在几秒钟内可以得到浊度值的测量结果。

f.根据浊度计的测量结果进行相应的处理和记录，如记录浊度值和采取必要的控制措施。

3.维护保养：a.每次浊度测量完成后，及时清洁浊度仪，避免污垢积累影响测量结果。

b.清洁浊度仪时，可以使用干净的布或纸巾擦拭外部表面，并定期检查仪器的内部光学系统是否清洁。

c.定期检查灯源的亮度和功效，如有需要，及时更换或维修灯源。

d.定期校准浊度仪的测量结果，确保浊度仪的准确性和稳定性。

4.注意事项：a.在测量前，确保待测液体样品充分搅拌均匀，避免颗粒聚集造成测量结果的误差。

b.避免将待测液体样品直接注入浊度计的测试槽中，以免引起液体溢出或污染浊度计。

c.在使用浊度仪时，要避免与其他光源、强磁场等干扰源的干扰，以确保测量的准确性。

d.避免将浊度仪暴露在高温、高湿度或严重震动的环境中，以保护仪器的正常运行。

e.在存放浊度仪时，应将仪器放置在干燥、阴凉的地方，并避免长时间不用，以免对仪器造成损坏。

综上所述，浊度仪的使用方法主要包括仪器准备、测量操作步骤和维护保养。

正确使用浊度仪可以保证测量结果的准确性，提高工作效率。

在使用过程中，要注意遵循使用说明，避免人为破坏和误操作，以保证浊度仪的正常运行和使用寿命。

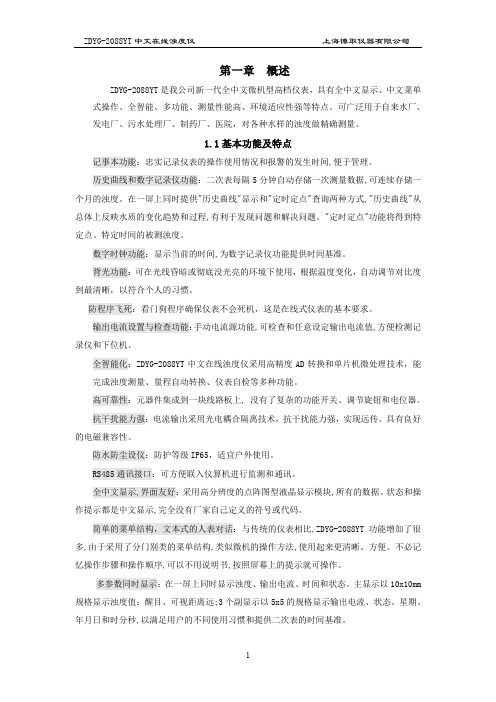

第一章概述ZDYG-2088YT是我公司新一代全中文微机型高档仪表，具有全中文显示、中文菜单式操作、全智能、多功能、测量性能高、环境适应性强等特点。

可广泛用于自来水厂、发电厂、污水处理厂、制药厂、医院，对各种水样的浊度做精确测量。

1.1基本功能及特点记事本功能：忠实记录仪表的操作使用情况和报警的发生时间,便于管理。

历史曲线和数字记录仪功能：二次表每隔5分钟自动存储一次测量数据,可连续存储一个月的浊度。

在一屏上同时提供"历史曲线"显示和"定时定点"查询两种方式,"历史曲线"从总体上反映水质的变化趋势和过程,有利于发现问题和解决问题。

"定时定点"功能将得到特定点、特定时间的被测浊度。

数字时钟功能：显示当前的时间,为数字记录仪功能提供时间基准。

背光功能：可在光线昏暗或彻底没光亮的环境下使用，根据温度变化，自动调节对比度到最清晰，以符合个人的习惯。

防程序飞死：看门狗程序确保仪表不会死机，这是在线式仪表的基本要求。

输出电流设置与检查功能：手动电流源功能,可检查和任意设定输出电流值,方便检测记录仪和下位机。

全智能化：ZDYG-2088YT中文在线浊度仪采用高精度AD转换和单片机微处理技术，能完成浊度测量、量程自动转换、仪表自检等多种功能。

高可靠性：元器件集成到一块线路板上, 没有了复杂的功能开关、调节旋钮和电位器。

抗干扰能力强：电流输出采用光电耦合隔离技术，抗干扰能力强，实现远传。

具有良好的电磁兼容性。

防水防尘设仪：防护等级IP65，适宜户外使用。

RS485通讯接口：可方便联入仪算机进行监测和通讯。

全中文显示,界面友好：采用高分辨度的点阵图型液晶显示模块,所有的数据、状态和操作提示都是中文显示,完全没有厂家自己定义的符号或代码。

简单的菜单结构，文本式的人表对话：与传统的仪表相比,ZDYG-2088YT功能增加了很多,由于采用了分门别类的菜单结构,类似微机的操作方法,使用起来更清晰、方便。

浊度仪操作说明
一、用胶头滴管取水样，放入空置试管内，待用。

二、打开“开关”键，见显示“measure smp00”
三、将空白样试管放入浊度仪，盖上遮光盖，按下“测量”按钮，显示“measure smp01”；再按“测量”按钮校准，显示“measure C=0.000”，即可开始测量水样。

四、打开遮光盖，取出空白原样，放入待测量的水样，盖好遮光盖，按下“测量“按钮，显示“smp02”后，再按“测量”，即可读取水样浊度“mesasure C=XXX”
五、如测量多个样，可依次放入水样试管，如上测量。

六、完成测量后，点击“完成”，取出水样，关闭仪器。

注意事项
一、仪器必须放置平稳，如晃动，会出现测量值不准等问题。

二、试管必须用擦拭净，外表无杂物。

三、遮光盖要盖好，不能漏光，否则测量数值不准。

四、空白原样，需保存好。

五、自取水样测量完毕后，请尽快清洗拭净试管，以备下次使用。

六、水样置入试管后，需摇匀水样。

七、如浊度太高，可能会出现读数负值或不稳等情况，需稀释水样后再测量，测量出数值乘以稀释倍数即为最终浊度值。

WGZ-100浊度仪仪器工作原理、特点1．本仪器采用积分球式浊度测定原理：一束平行光在透明液体中传播，如果液体中无任何悬浮颗粒存在，那么光束在直线传播时不会改变方向；若有悬浮颗粒、光束在遇到颗粒时就会改变方身（不管颗粒透明与否）。

这就形成所谓散射光。

颗粒愈多（浊度愈高）光的散射就愈严重。

如图所示：灯源发出的白炽光经聚光镜会聚后照射在针孔上；准直物镜将针孔出射的光线变成一束平行度很好的平行光出射；平行光经样品后分解成透过光和散射光（分别记为T p）和T d），并进入积分球内。

在积分球内壁上装有二保光敏元件，它们分别接收透过光和散射光。

通过光讯号和散射光讯号经电路放大和处理后按下式显示：浊度=K×散射光通量/透过光通量= K×T d/T pK:比例常数。

2．测量值不受液体色泽影响：假定样品是无色的，进入液体的入射光通量为l0,出射光通量亦为l0。

出射光通量、散射光通量和平行透过去时光通量三者关系为（不考虑比色器皿的反射、吸收等）：l0=T p+T d如果样品带色，进入液体的入射光将部分被吸收，设液体透过率为T，此时出射光通量l0,、散射光通量T d,和平行透过光通量T p,有关系。

l0,=T×l0T p,= T×T p T d,= T×T d也就是说：无论透过光或散射光它们的强度都衷减速了同一系数T。

此时浊度测量值仍将不变：浊度=K×散射光通量/透过光通量=K×T d,/T p,=K×T×T d /T×T p=K×T d/T p仪器的使用1．仔细检查浊度标准板，如有灰尘、污渍，可用脱脂棉加乙醇、乙醚各半混合液擦净，比色皿可用清洁剂或洗涤精清洗，然后用清水冲净，两个透光面擦干。

仪器预热10分钟。

2．量程选择钮置“100”档，在试样槽后方紧靠右插入浊度标准板（有编号面朝左）。

3．拉杆推入，光路中不置入任何物体，调整“调零”旋钮，使显示读数为“0”（空气校零），拉杆拉出，浊度标准确性板置入光路，调整（校准）旋钮使显示读数为浊度标准板出厂标定值——NTU，在此以后“校准”旋钮不能再随意变动，取出标准板。

在线浊度仪的使用方法在线浊度仪常见问题解决方法在线浊度仪是特别精密的浊度测量仪，基于880nm的红外线光源透过光学透镜并穿透样品液，按ISO7072标准测90°和130°方向的散射光原理，此在线浊度在线浊度仪是特别精密的浊度测量仪，基于880nm的红外线光源透过光学透镜并穿透样品液，按ISO7072标准测90°和130°方向的散射光原理，此在线浊度仪可使用在不同地方的过滤装置上测量原水或纯洁水的浊度。

如饮用水，各种生产和工业用水，以及任何需要使用合格水的地方。

产品结构紧凑，内置背光液晶屏，数据存储器，继电器掌控输出（3路）。

浊度掌控器输出4～20mA隔离信号，为任何需监测和掌控浊度的地方传输牢靠的数据。

一、在线浊度仪的使用方法：1.认真检查浊度标准板，如有灰尘、污渍，可用脱脂棉加乙醇、乙醚各半混合液擦净，比色皿可用清洁剂或洗涤精清洗，然后用清水冲净，两个透光面擦干。

仪器预热10分钟。

2.量程选择钮置“100”档，在试样槽后方紧靠右插入浊度标准板（有编号面朝左）。

3.拉杆推入，光路中不置入符何物体，调整“调零”旋钮，使显示读数为“0”（空气校零），拉杆拉出，浊度标精准性板置入光路，调整（校准）旋钮使显示读数为浊度标准板出厂标定值——NTU，在此以后“校准”旋钮不能再任意变动，取出标准板。

4.量程“1”；“10”接受30mm比色皿。

量程“100”接受5mm 比色皿。

5mm比色皿紧靠右插入。

5.在比色皿内放入无浊度水（约3/4高度），放入试样槽前方，被测液入入试样槽后方（大小比色皿均紧靠右侧），推入拉杆，调整器节“零位”钮使显示数为0、拉出拉杆，样品置入光路，显示值即为被测液浊度值NTU。

6.测量中“量程”选择键如需转换，除选用不同比色皿外，无浊度水调零步骤须重复一次。

7.本仪器标准板出厂前已用标准液标定，如用户需重新标定，只要用10FTU标准液和零浊度水逆向进行以上步骤，重新测定标定值。

浊度仪的使用操作规定概述本文档旨在规范浊度仪的使用操作，确保其正常工作、准确测量并延长其使用寿命。

因此，用户在使用浊度仪前须仔细阅读本文档并按照规定操作浊度仪。

浊度仪的使用前准备工作1.准备一份操作手册及标准溶液。

2.确保浊度仪已正确接通电源。

3.检查传感器电极是否完好无损及是否正确连接：–传感器电极应清洁，无沉积物，外观应完整无损，如果发现电极有损坏应及时更换。

–仪器上的电极插头应连接在电极插座上，需要确保连接稳固。

4.检查浊度仪量程设置是否与样品匹配，并选择合适的测试模式，例如，自动或手动。

5.测量前进行仪器的白校准，以确保仪器测试的准确性。

浊度仪的使用操作操作步骤1.将测量电极插头与仪器插座连接。

2.打开电源开关，启动浊度仪。

3.选择需要的测量模式及范围，并进行电极校准。

4.取出测量样品，使用样品干净的棉布或纸巾轻轻擦拭样品表面，而后将样品注入到电极中心处，放置至少5秒钟使浊度仪稳定。

5.如果使用了带有小粒子的样品，需要使用样品处理过滤器将样品过滤以确保测量的准确性。

6.等待仪器稳定，读数后记录结果，应记录数据、日期、时间以及测试人员等信息。

7.如需进行下一个样品的测量，请清洗测量电极、并依照以上步骤进行测量。

测量前注意事项1.选择测量模式时应根据样品的性质选择自动或手动模式。

2.样品在加入电极中心处时，应尽量减少样品波动和气泡的生成。

3.在使用过程中，避免测量物体表面直射光线，以避免干扰测量结果。

4.测量时尽量避免仪器拿取位置移动，以免影响测量结果。

5.待每次测量结束，应该恰当的关闭仪器电源。

测量后注意事项1.测量结束后，应及时清洗测量电极。

将测量电极擦干，并在电极表面涂上清洁液体以保证其长期保存，以减少电极损坏的可能性。

2.常规对浊度仪进行外部清洁。

3.对于仪器本身故障，请及时联系专业的仪器修理工程师进行检查、维修或更换。

浊度仪的注意事项1.使用前应先阅读使用手册，确保用法正确。

2.不能使用浓度过高的溶液或沉积物较多的样品进行测试，否则会损坏传感器电极。

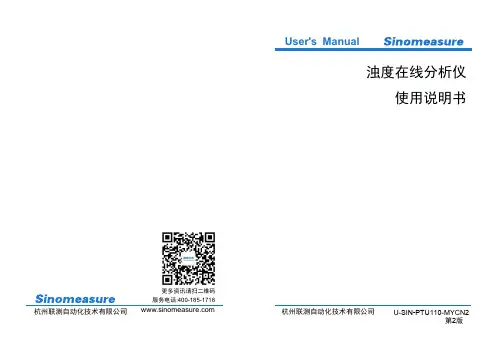

杭州联测自动化技术有限公司 服务电话:400-185-1718更多资讯请扫二维码杭州联测自动化技术有限公司U-S IN -PTU 110-MY CN 2第2版浊度在线分析仪使用说明书前言●感谢您购买本公司产品。

●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。

●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。

●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。

注意●本手册内容如因功能升级等有修改时，恕不通知。

●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。

●本手册内容严禁转载、复制。

●本产品禁止使用在防爆场合。

版本U-S IN-PTU110-MYCN2第二版2021年4月安全注意事项为了安全使用本产品，操作时请务必遵守此处描述的安全注意事项。

关于本手册●请将本手册交于操作者阅读。

●在操作之前，请熟读本手册，并对产品有深入了解。

●本手册只对产品的功能进行阐述，本公司不保证该产品将适合于用户的某一特殊用途。

本产品保护，安全及改造相关注意事项●为了确保安全使用本产品以及由其控制的系统，操作时请务必遵守本手册中所述说明和注意事项。

如果违反操作规程，则有可能会损坏本产品所提供的保护功能。

对由以上情况产生的质量、性能、功能和产品的安全问题，本公司不承担任何责任。

●为本产品及其控制系统安装防雷装置，或为本产品及其控制系统设计安装单独的安全保护电路时，需要借助其他的设备来实现。

●如果需要更换产品的零部件，请使用本公司指定的型号规格。

●本产品不适用于直接关系到人身安全的系统。

如核动力设备、使用放射能的设备、铁路系统、航空机器、船舶用设备、航空设备和医疗器械等。

如果应用，用户有责任使用额外的设备或系统确保人身安全。

●请勿改造本产品。

在本手册中使用以下几种安全标志：危险标志，若不采取适当的预防措施，将导致严重的人身伤害、仪表损坏或重大财产损失等事故。

杭州美控在线浊度仪说明书
使用和调校
1.打开电源开关（在仪器的后方）将仪器预热半小时左右。

2.把被测样品装入样品瓶中，然后放入仪器，盖好遮光罩，这时显示读数即是被测样品的浊度值，单位为NTU浊度单位。

3.若发觉仪器的数值，偏差出所允许的范围或两次定期校正间隔时间超过六个月，则应该对仪器重新校对。

4.校正仪器时，根据《零浊度水的制备》、《Formazine浊度标准溶液》对标准样品进行制备。

5.把零浊度水装入样品瓶放入仪器，调节“调零”旋钮以显示0.00；把18NTU标准品装入样品瓶，放入仪器调节“分度”旋钮，使显示为18.0；把180NTU标准品装入样品瓶，放入仪器，调节“线性”旋钮显示为180。

6.反复将18NTU、180NTU标准品放入仪器，核实读数仍旧是18.0和180，若读数变化，分别调节“分度”、“线性”旋钮，直到准确为止。

7.以上各项当样品瓶放入仪器时，注意样品瓶上的标记对准仪器上的突出标记。

产品用途
用于测量悬浮于水或透明液体中不溶性颗粒物质所产生的光的散射程度，并能定量表征这些悬浮颗粒物质的含量。

本仪器采用国际
标准ISO7027中规定的福尔马肼（Formazine）浊度标准溶液进行标定，采用NTU作为浊度计量单位。

可以广泛应用于发电厂、自来水厂、生活污水处理厂、饮料厂、环保部门、工业用水、制酒行业及制药行业、防疫等部门的浊度测定。
