CCD与CMOS图像传感器的成像原理

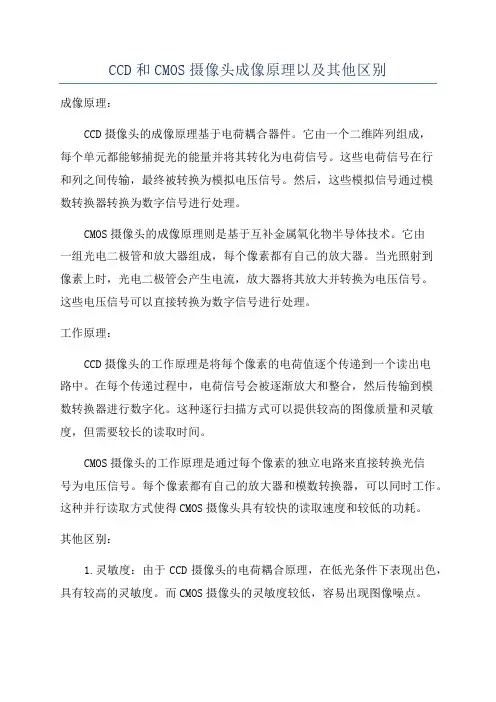

CCD和CMOS摄像头成像原理以及其他区别成像原理：CCD摄像头的成像原理基于电荷耦合器件。

它由一个二维阵列组成，每个单元都能够捕捉光的能量并将其转化为电荷信号。

这些电荷信号在行和列之间传输，最终被转换为模拟电压信号。

然后，这些模拟信号通过模数转换器转换为数字信号进行处理。

CMOS摄像头的成像原理则是基于互补金属氧化物半导体技术。

它由一组光电二极管和放大器组成，每个像素都有自己的放大器。

当光照射到像素上时，光电二极管会产生电流，放大器将其放大并转换为电压信号。

这些电压信号可以直接转换为数字信号进行处理。

工作原理：CCD摄像头的工作原理是将每个像素的电荷值逐个传递到一个读出电路中。

在每个传递过程中，电荷信号会被逐渐放大和整合，然后传输到模数转换器进行数字化。

这种逐行扫描方式可以提供较高的图像质量和灵敏度，但需要较长的读取时间。

CMOS摄像头的工作原理是通过每个像素的独立电路来直接转换光信号为电压信号。

每个像素都有自己的放大器和模数转换器，可以同时工作。

这种并行读取方式使得CMOS摄像头具有较快的读取速度和较低的功耗。

其他区别：1.灵敏度：由于CCD摄像头的电荷耦合原理，在低光条件下表现出色，具有较高的灵敏度。

而CMOS摄像头的灵敏度较低，容易出现图像噪点。

2.功耗：CMOS摄像头相比CCD摄像头具有较低的功耗，这使得它在便携设备和电池供电应用中更受欢迎。

3.成本：CMOS摄像头的制造成本较低，因为它使用了标准CMOS制程。

相比之下，CCD摄像头的制造成本较高。

4.图像质量：由于CCD摄像头的灵敏度和噪点表现，它通常能够提供更高的图像质量，尤其在高动态范围和低光条件下。

CMOS摄像头由于噪点较高，图像质量可能受到一些影响。

5.集成度：CMOS摄像头具有更高的集成度，可以在同一芯片上集成其他功能，如图像处理和通信接口。

这使得CMOS摄像头更适合于多功能摄像头应用。

总结而言，CCD和CMOS摄像头在成像原理、工作原理、灵敏度、功耗、成本、图像质量和集成度等方面存在一些区别。

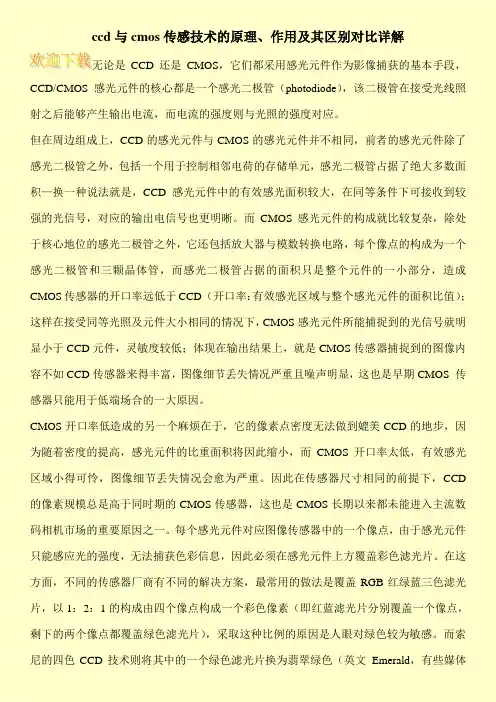

ccd与cmos传感技术的原理、作用及其区别对比详解无论是CCD还是CMOS，它们都采用感光元件作为影像捕获的基本手段，CCD/CMOS感光元件的核心都是一个感光二极管（photodiode），该二极管在接受光线照射之后能够产生输出电流，而电流的强度则与光照的强度对应。

但在周边组成上，CCD的感光元件与CMOS的感光元件并不相同，前者的感光元件除了感光二极管之外，包括一个用于控制相邻电荷的存储单元，感光二极管占据了绝大多数面积—换一种说法就是，CCD感光元件中的有效感光面积较大，在同等条件下可接收到较强的光信号，对应的输出电信号也更明晰。

而CMOS感光元件的构成就比较复杂，除处于核心地位的感光二极管之外，它还包括放大器与模数转换电路，每个像点的构成为一个感光二极管和三颗晶体管，而感光二极管占据的面积只是整个元件的一小部分，造成CMOS传感器的开口率远低于CCD （开口率：有效感光区域与整个感光元件的面积比值）；这样在接受同等光照及元件大小相同的情况下，CMOS感光元件所能捕捉到的光信号就明显小于CCD元件，灵敏度较低；体现在输出结果上，就是CMOS传感器捕捉到的图像内容不如CCD传感器来得丰富，图像细节丢失情况严重且噪声明显，这也是早期CMOS 传感器只能用于低端场合的一大原因。

CMOS开口率低造成的另一个麻烦在于，它的像素点密度无法做到媲美CCD的地步，因为随着密度的提高，感光元件的比重面积将因此缩小，而CMOS开口率太低，有效感光区域小得可怜，图像细节丢失情况会愈为严重。

因此在传感器尺寸相同的前提下，CCD 的像素规模总是高于同时期的CMOS传感器，这也是CMOS长期以来都未能进入主流数码相机市场的重要原因之一。

每个感光元件对应图像传感器中的一个像点，由于感光元件只能感应光的强度，无法捕获色彩信息，因此必须在感光元件上方覆盖彩色滤光片。

在这方面，不同的传感器厂商有不同的解决方案，最常用的做法是覆盖RGB红绿蓝三色滤光片，以1：2：1的构成由四个像点构成一个彩色像素（即红蓝滤光片分别覆盖一个像点，剩下的两个像点都覆盖绿色滤光片），采取这种比例的原因是人眼对绿色较为敏感。

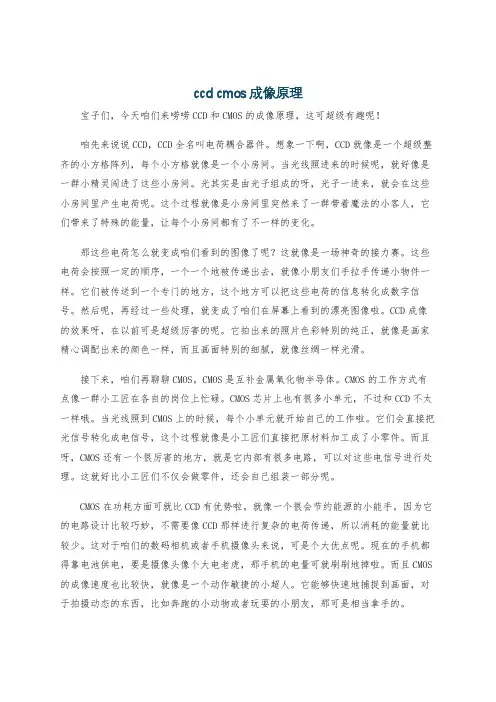

ccd cmos成像原理宝子们，今天咱们来唠唠CCD和CMOS的成像原理，这可超级有趣呢！咱先来说说CCD，CCD全名叫电荷耦合器件。

想象一下啊，CCD就像是一个超级整齐的小方格阵列，每个小方格就像是一个小房间。

当光线照进来的时候呢，就好像是一群小精灵闯进了这些小房间。

光其实是由光子组成的呀，光子一进来，就会在这些小房间里产生电荷呢。

这个过程就像是小房间里突然来了一群带着魔法的小客人，它们带来了特殊的能量，让每个小房间都有了不一样的变化。

那这些电荷怎么就变成咱们看到的图像了呢？这就像是一场神奇的接力赛。

这些电荷会按照一定的顺序，一个一个地被传递出去，就像小朋友们手拉手传递小物件一样。

它们被传送到一个专门的地方，这个地方可以把这些电荷的信息转化成数字信号。

然后呢，再经过一些处理，就变成了咱们在屏幕上看到的漂亮图像啦。

CCD成像的效果呀，在以前可是超级厉害的呢。

它拍出来的照片色彩特别的纯正，就像是画家精心调配出来的颜色一样，而且画面特别的细腻，就像丝绸一样光滑。

接下来，咱们再聊聊CMOS。

CMOS是互补金属氧化物半导体。

CMOS的工作方式有点像一群小工匠在各自的岗位上忙碌。

CMOS芯片上也有很多小单元，不过和CCD不太一样哦。

当光线照到CMOS上的时候，每个小单元就开始自己的工作啦。

它们会直接把光信号转化成电信号，这个过程就像是小工匠们直接把原材料加工成了小零件。

而且呀，CMOS还有一个很厉害的地方，就是它内部有很多电路，可以对这些电信号进行处理。

这就好比小工匠们不仅会做零件，还会自己组装一部分呢。

CMOS在功耗方面可就比CCD有优势啦。

就像一个很会节约能源的小能手。

因为它的电路设计比较巧妙，不需要像CCD那样进行复杂的电荷传递，所以消耗的能量就比较少。

这对于咱们的数码相机或者手机摄像头来说，可是个大优点呢。

现在的手机都得靠电池供电，要是摄像头像个大电老虎，那手机的电量可就刷刷地掉啦。

而且CMOS 的成像速度也比较快，就像是一个动作敏捷的小超人。

CCD图像传感器的结构特点和成像原理分析CCD称为电荷耦合半导体器件，分别为光生电荷和电生电荷耦合器件，CMOS称为互补型金属氧化物场效应器件。

它们在数字照相机中的作用是把影像的光信号转变为电信号并分别寄存起来，在外加扫描信号的作用下传输出去，最后经过各种运算转换为图像的电子档案文件，在此我们可以引申开来，CCD是电荷耦合半导体器件，也就是可以耦合电荷或叫做可以检出电荷，当信号输入端不是光传感器而是其它电信号，那么它检出的信号就是电信号强弱或多少。

后面加上积存器的话，就构成完整的移位积存器了。

CCD单元的基本工作有效结构（如图）是一种密排的MOS电容阵列，靠陷阱捕获电子的方式工作，是在一块N型（也可以是P型）纯净的单晶硅上扩散一层二氧化硅，再在上面扩散一层接受光子辐射的类似光电二极管PN结的MOS结构，外围通过扩散不同的绝缘层和沟道形成密布在单晶硅上的CCD单元，最后加上电源和信号引线做成集成电路。

这个具有检测和计量光线信号的物体就是CCD图像传感器，因为制作过程就是这样一层一层的扩散形成，扩散不均匀的结果是各个CCD单元的电参数不均匀，整个器件就作废了，因此成品率往往很低，制约了大面积的成本。

面积越大成品率越低。

这是它的生产特点。

CCD或CMOS唯一的区别就是CCD是集成在半导体单晶材料上，而CMOS是集成在俗称金属氧化物材料的半导体材料上，工作原理没有本质的区别，都属于有源控制电荷输入型无增益电子器件的大规模集成电路。

不论采用何种结构，感光单元与CCD或CMOS单元集成在一个芯片上，那么CCD或CMOS单元就要占据一定的比表面积，所有图像传感器的感光表面只能有一部分用作感光单元的光线接收面，其余部分还有留给CCD或CMOS单元以及元器件之间的绝缘隔离带；所以最终光电图像传感器不能像胶片一样整个表面积完全用来接收光线信号（如图）。

传感器结构图CCD刨面结构图CCD影像传感器是一种特殊用途的光生电荷耦合器集成电路芯片，它的主体结构分为感光区、信号暂存区和信号读出寄存器构成。

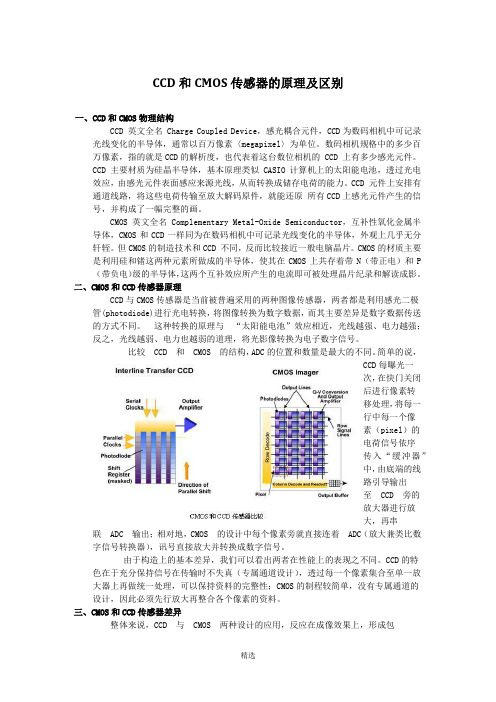

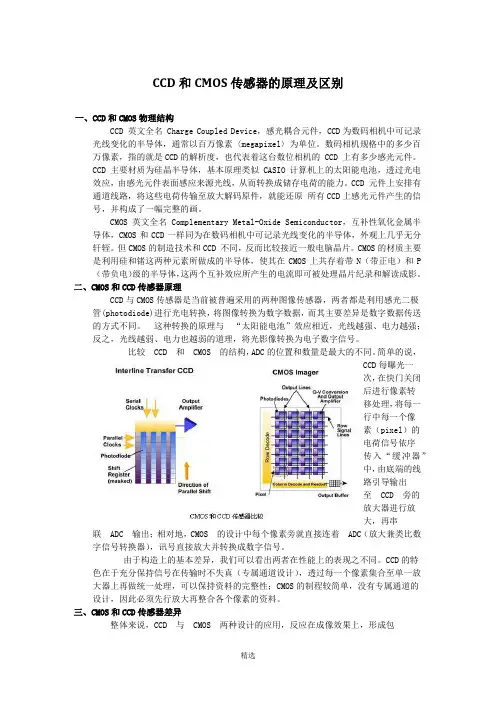

CCD和CMOS传感器的原理及区别一、CCD和CMOS物理结构CCD 英文全名 Charge Coupled Device，感光耦合元件，CCD为数码相机中可记录光线变化的半导体，通常以百万像素〈megapixel〉为单位。

数码相机规格中的多少百万像素，指的就是CCD的解析度，也代表着这台数位相机的 CCD 上有多少感光元件。

CCD 主要材质为硅晶半导体，基本原理类似 CASIO 计算机上的太阳能电池，透过光电效应，由感光元件表面感应来源光线，从而转换成储存电荷的能力。

CCD 元件上安排有通道线路，将这些电荷传输至放大解码原件，就能还原所有CCD上感光元件产生的信号，并构成了一幅完整的画。

CMOS 英文全名 Complementary Metal-Oxide Semiconductor，互补性氧化金属半导体，CMOS和CCD一样同为在数码相机中可记录光线变化的半导体，外观上几乎无分轩轾。

但CMOS的制造技术和CCD 不同，反而比较接近一般电脑晶片。

CMOS的材质主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带正电）和P （带负电）级的半导体，这两个互补效应所产生的电流即可被处理晶片纪录和解读成影。

二、CMOS和CCD传感器原理CCD与CMOS传感器是当前被普遍采用的两种图像传感器，两者都是利用感光二极管(photodiode)进行光电转换，将图像转换为数字数据，而其主要差异是数字数据传送的方式不同。

这种转换的原理与“太阳能电池”效应相近，光线越强、电力越强；反之，光线越弱、电力也越弱的道理，将光影像转换为电子数字信号。

比较CCD 和CMOS 的结构，ADC的位置和数量是最大的不同。

简单的说，CCD每曝光一次，在快门关闭后进行像素转移处理，将每一行中每一个像素（pixel）的电荷信号依序传入“缓冲器”中，由底端的线路引导输出至CCD 旁的放大器进行放大，再串联ADC 输出；相对地，CMOS 的设计中每个像素旁就直接连着ADC（放大兼类比数字信号转换器），讯号直接放大并转换成数字信号。

ccd图像传感器的工作原理
CCD（Charged Coupled Device）图像传感器是一种将光信号
转换为电信号的电子器件。

它具有由一系列电荷耦合转移器件组成的阵列。

其工作原理如下：
1. 光感受：图像传感器的表面涂有光敏材料，例如硅或硒化铟。

当光照射到传感器上时，光子会激发光敏材料中的电子。

2. 电荷耦合：在CCD传感器中，光激发的电子通过电场力被
引导至特定位置。

在传感器的一侧，存在着电荷耦合器件（CCD）的阵列。

这些器件由一系列电容构成，能将移动的
电子推入下一个电容。

3. 移位寄存：一旦电子被推入下一个电容，电荷耦合器件会以逐行或逐列的方式将电子移动到存储区域。

这些存储区域称为移位寄存器，在这里，电荷可以被暂时存储和传输。

4. 电荷读出：当所有行或列的电荷都被移动到相应的移位寄存器时，电子的集合就可以被读出。

通过将电荷转换为电压信号，其可以被进一步处理和转换为数字信号。

总结：CCD图像传感器的工作原理可以分为光感受、电荷耦合、移位寄存和电荷读出四个步骤。

通过光激发、电荷移动和存储，最终将光信号转换为电信号，并进一步处理为数字信号。

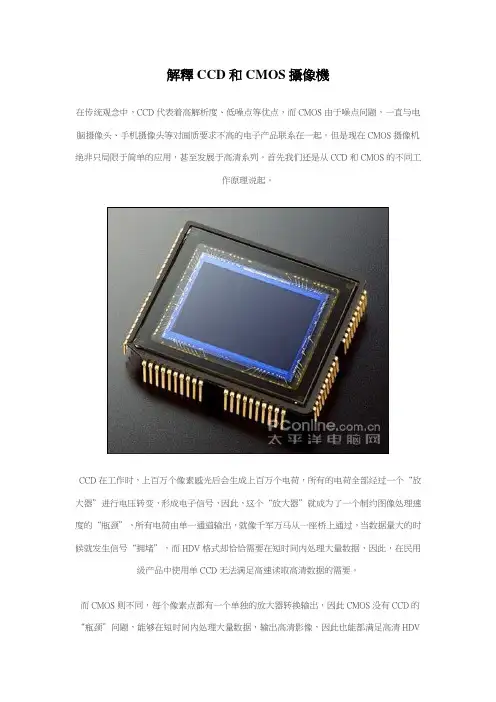

解釋CCD和CMOS攝像機在传统观念中，CCD代表着高解析度、低噪点等优点，而CMOS由于噪点问题，一直与电脑摄像头、手机摄像头等对画质要求不高的电子产品联系在一起。

但是现在CMOS摄像机绝非只局限于简单的应用，甚至发展于高清系列。

首先我们还是从CCD和CMOS的不同工作原理说起。

CCD在工作时，上百万个像素感光后会生成上百万个电荷，所有的电荷全部经过一个“放大器”进行电压转变，形成电子信号，因此，这个“放大器”就成为了一个制约图像处理速度的“瓶颈”，所有电荷由单一通道输出，就像千军万马从一座桥上通过，当数据量大的时候就发生信号“拥堵”，而HDV格式却恰恰需要在短时间内处理大量数据，因此，在民用级产品中使用单CCD无法满足高速读取高清数据的需要。

而CMOS则不同，每个像素点都有一个单独的放大器转换输出，因此CMOS没有CCD的“瓶颈”问题，能够在短时间内处理大量数据，输出高清影像，因此也能都满足高清HDV的需求。

另外，CMOS工作所需要的电压比CCD低很多，功耗大约只有CCD的1/3。

因此,电池尺寸可以做得更小，使得摄像机的体积也就做得更小。

而且，每个CMOS都有单独的数据处理能力，这也大大减少的集成电路的体积，这也让高清数码摄像机得以实现小型化。

1. 什么是CCD摄像机？CCD是Charge Coupled Device(电荷耦合器件)的缩写，它是一种半导体成像器件，因而具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。

2. CCD摄像机的工作方式被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例的电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。

视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像相同的视频图像。

3. CCD芯片的尺寸CCD的成像尺寸常用的有1/2"、1/3"等，成像尺寸越小的摄像机的体积可以做得更小些。

ccd cmos 工作原理
CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）
是图像传感器的两种常见类型。

它们的工作原理略有不同。

CCD工作原理：
1. 光子在CCD表面的感光区域产生电子。

2. 通过CCD的物理结构和潜在势场控制电子的移动。

3. 电子被沿着接受器上的电荷传输通道移动。

4. 电荷传输的顺序使得电子最终进入集成电荷放大器（Integrating Amplifier）。

5. 集成电荷放大器将电子转化为电压信号。

6. 数字转换电路将电压信号转化为数字形式。

CMOS工作原理：
1. 光子在CMOS感光元件上产生电荷。

2. 当电荷进入像素中的感光元件后，CMOS像素电路会将其
转换为电压信号。

3. 通过选择性放大的方式，电压信号被转换为数字形式。

总结：
CCD和CMOS图像传感器都能将光子转化为电荷或电压信号，最终转换为数字形式，但其工作原理略有不同。

CCD使用电
荷传输方式，CMOS使用电压信号转换方式。

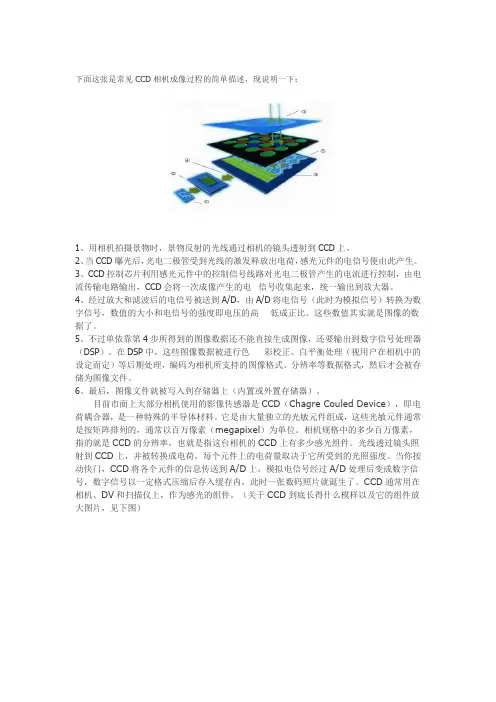

下面这张是常见CCD相机成像过程的简单描述，现说明一下：1、用相机拍摄景物时，景物反射的光线通过相机的镜头透射到CCD上。

2、当CCD曝光后，光电二极管受到光线的激发释放出电荷，感光元件的电信号便由此产生。

3、CCD控制芯片利用感光元件中的控制信号线路对光电二极管产生的电流进行控制，由电流传输电路输出，CCD会将一次成像产生的电信号收集起来，统一输出到放大器。

4、经过放大和滤波后的电信号被送到A/D，由A/D将电信号（此时为模拟信号）转换为数字信号，数值的大小和电信号的强度即电压的高低成正比。

这些数值其实就是图像的数据了。

5、不过单依靠第4步所得到的图像数据还不能直接生成图像，还要输出到数字信号处理器（DSP）。

在DSP中，这些图像数据被进行色彩校正、白平衡处理（视用户在相机中的设定而定）等后期处理，编码为相机所支持的图像格式、分辨率等数据格式，然后才会被存储为图像文件。

6、最后，图像文件就被写入到存储器上（内置或外置存储器）。

目前市面上大部分相机使用的影像传感器是CCD（Chagre Couled Device），即电荷耦合器，是一种特殊的半导体材料。

它是由大量独立的光敏元件组成，这些光敏元件通常是按矩阵排列的，通常以百万像素（megapixel）为单位。

相机规格中的多少百万像素，指的就是CCD的分辨率，也就是指这台相机的CCD上有多少感光组件。

光线透过镜头照射到CCD上，并被转换成电荷，每个元件上的电荷量取决于它所受到的光照强度。

当你按动快门，CCD将各个元件的信息传送到A/D上，模拟电信号经过A/D处理后变成数字信号，数字信号以一定格式压缩后存入缓存内，此时一张数码照片就诞生了。

CCD通常用在相机、DV和扫描仪上，作为感光的组件。

（关于CCD到底长得什么模样以及它的组件放大图片，见下图）传统CCD排列为矩阵，然而这样的作法却限制了在有效面积内提升分辨率的能力。

1/ 1.8CCD的理想值大约为六百万像素，而在成本和制造良品率的考虑下降低至四百万是合理值。
