kV线路抢修故障作业指导书

10KV线路线路作业指导书10KV线路线路作业指导书1、目的1.1 为规范配电线路维护作业程序，确保安全、优质、高效地完成配电线路维护工作，特编制本作业指导书。

1.2 现场工作必须严格执行《安规》、《两票》有关规定，深入开展反习惯性违章活动。

2、引用标准2.1 国家电网公司《电力安全工作规程》（电力线路部分）2.2 DL/T 741-2001 《配电线路运行规程》《架空配电线路及设备运行规程》3.3 《架空配电线路安装检修工艺规程》3、适用范围本作业指导书适用于农网10kV及以下配电线路的现场作业过程的指导。

4、安全措施4.1 保证人身安全或接近导线工作时，要使用个人保安地线。

4.2 保证设备安全4.3 保证交通安全5、维护项目5.1 处理线路运行中存在的缺陷5.2 检查接地装置5.3 检查杆塔本体及基础5.4 检查杆塔拉线及其部件5.5 检查和清扫绝缘子5.6 检查导线5.7 检查线路附属设施5.8 检查线路通道6、标准6.1 杆塔本体6.2 导线带电设备对人身安全距离电压等级（kV）最小垂距（m）100．70．40．2导线对地距离在最大计算弧垂时应满足下表要求：地域电压等级（kV）弧垂（m）居民区10KV 6.5 0.4KV6非居民区10KV 5.5 0.4KV5同一档内一根导线只允许有一个接头.防振锤安装要保持与地面垂直，防振锤安装距离误差不超过＋30mm，铝带应外露10mm。

6.3绝缘子停电测试绝缘子时，应使用5000V兆欧表或绝缘测试仪逐个测试其绝缘电阻，凡小于500兆欧即为不良绝缘子，应更换。

运行中的绝缘子出现裂纹，瓷袖烧伤、放电、硬伤（超过2平方厘米），钢脚严重活动及弯曲，浇灌处裂纹以及检测出的不良绝缘子均应进行及时更换；M 销弹性良好，宽度不小于7mm。

清扫绝缘子应使用清水将绝缘子表面逐片擦干净，并进行外观检查。

运行中的绝缘子或更换后的绝缘子应与地平面垂直，顺线路方向与垂直位置的位移角不应超过5º，且最大偏移值不应超过10kV：200mm;1KV:100mm 。

大连东特机电安装工程有限公司
1 范围
本作业指导书适用于大连东特机电安装工程有限公司35kV线路停电抢修故障作业。

2 引用文件
国家电网公司电力安全工作规程（电力线路部分）
DL/T 599-1996《城市中低配电网改造技术导则》
DL/T 5106-1999《跨越电力线路架线施工规程》
DL/T 5131-2001《农村电网建设与改造技术导则》
DL/T 5009.2—2004《电力建设安全工作规程》第二部分：架空电力线路
GB50173-92 《电气装置安装工程35KV及以下架空线路施工及验收规范》DL/602-96 《架空绝缘配电线路施工及验收规范》
DL/T692-1999 《电力行业紧急救护工作规范》
ZDGC 0071《安全生产工作规定》
3 修前准备
3.1 准备工作安排
第1页共 13页
3.2 人员要求
第2页共 13页
3.3 工器具
第3页共 13页
3.4 材料
3.5 危险点分析及安全措施
第4页共 13页
3.6 安全措施
第5页共 13页
第6页共 13页
3.7 作业分工
第7页共 13页
4 作业程序
4.1 开工
第8页共 13页
4.2作业内容及标准
第9页共 13页
4.3 竣工
5 消缺记录
6 验收总结
7 指导书执行情况评估。

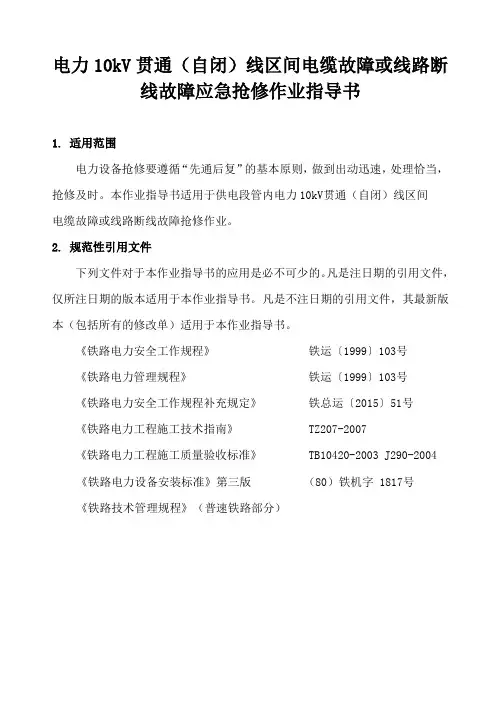

电力10kV贯通（自闭）线区间电缆故障或线路断线故障应急抢修作业指导书1.适用范围电力设备抢修要遵循“先通后复”的基本原则，做到出动迅速，处理恰当，抢修及时。

本作业指导书适用于供电段管内电力10kV贯通（自闭）线区间电缆故障或线路断线故障抢修作业。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力安全工作规程补充规定》铁总运〔2015〕51号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.电力10kV贯通线电缆故障或线路断线故障抢修作业指导书4.1.抢修准备工作4.1.1.安装人员准备序号作业内容人数负责人作业组员1 工作执行人 12 工作许可人 13 工作监护人 2 根据作业需要而定4 坐台防护人员 1 根据作业需要而定5 现场防护人员 26 工作组员 24.1.2.抢修工器具、材料、防护用品准备序号名称单位数量备注√1 吊绳根 52 踩板副 53 摇表只 2 2500V/1000V各一只4 个人工具套 55 钢丝刷把 16 黑漆/银粉公斤0.57 油漆刷根 28 棉纱公斤 19 毛巾条 210 接地电阻测试仪台 111 铁线公斤 212 黄油公斤0.513 防暑降温用品适量高温天气14 防蛇咬、马蜂蜇伤药品适量15 绝缘带圈 416 10kV高压核相仪台 117 高压接地线组 518 针式瓷瓶P20 个 319 悬式绝缘子串 320 钢芯铝绞线米100 根据故障线路实际确定截面21 高压冷缩电缆终端头个 1 根据故障线路实际确定截面22 高压冷缩电缆中间头个 1 根据故障线路实际确定截面23 电缆头制作工具套 124 钢钎根 425 高压危险警告牌块 526 路锥个 427 安全警示带盘 14.1.3.抢修作业准备序号工作内容标准责任人备注1 根据故障信息对抢修人员、车辆进行安排1、明确人员分工，负责人、作业区段、内容。

电流互感器(kV、.kV)检修试验标准化作业指导书（内部实务操作指导）一、引言电力系统中，电流互感器作为电力测量的重要元器件，其性能的稳定性和准确性对电网的安全运行和电能计量的正常工作至关重要。

为了保证电流互感器的性能和准确性，需要定期进行检修试验，并按照标准化作业指导书进行操作。

二、检修试验标准化作业指导1.试验前准备（1）根据试验需要，确认电流互感器的额定参数和试验方法。

（2）对检修试验设备进行检查和校验，保证检验设备的正常工作和准确性。

（3）对试验过程需要使用的工具、仪器进行清理和检验。

2.外部检查（1）检查电流互感器外部的机械结构是否完好，表面是否有损伤或者腐蚀的情况，必要时进行清洗或处理。

（2）检查绝缘子、接头、零部件等是否有松动、脱落或者磨损的情况，必要时进行调整或更换。

3.绝缘电阻试验（1）按照试验要求，测量电流互感器的绝缘电阻，保证绝缘电阻值符合试验要求。

（2）同时，检查电流互感器内部的绝缘材料是否老化或者受损，必要时进行更换。

4.变比试验（1）按照试验要求，测量电流互感器的变比，保证变比值符合试验要求。

（2）同时，检查电流互感器内部的导体是否损坏或者变形，必要时进行更换。

5.相位差试验（1）按照试验要求，测量电流互感器的相位差，保证相位差值符合试验要求。

（2）同时，检查电流互感器内部的铁芯和绕组是否存在变形或者损坏的情况，必要时进行修补或更换。

6.频率响应特性试验（1）按照试验要求，测量电流互感器的频率响应特性，保证响应特性符合试验要求。

（2）同时，检查电流互感器内部的铁芯和绕组是否存在磁滞、铁损等情况，必要时进行维护或更换。

7.试验后处理（1）在试验结束后，对检验设备进行清洗和存放，并做好相应的记录。

（2）对试验结果进行分析和总结，制定相应的维护计划。

三、总结电流互感器的检修试验是保障电力系统稳定运行和计量准确的重要措施。

通过标准化作业指导，可以规范试验操作过程，提高试验的准确性和可靠性。
