电力10KV贯通(自闭)线区间电缆故障或线路断线故障应急抢修作业指导书

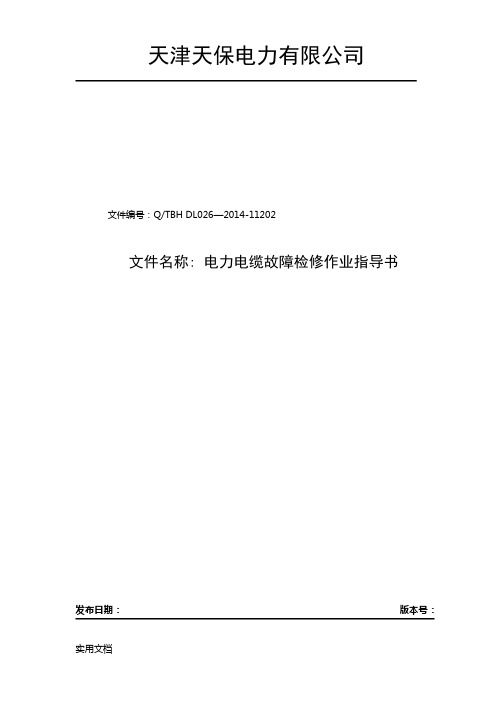

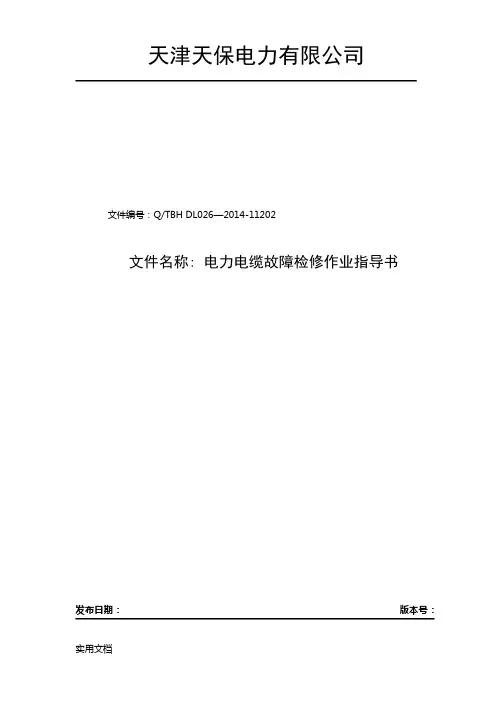

天津天保电力有限公司
文件编号：Q/TBH DL026—2014-11202
文件名称: 电力电缆故障检修作业指导书
发布日期：版本号：
2014
天津天保电力有限公司发布
目录1、10kV电缆主绝缘故障查找作业指导书
实用文档
1 范围
本作业指导书适用于电缆作业10kV电缆主绝缘故障查找作业。

2 引用文件
GB 50168--1992 电气装置安装工程电缆线路施工及验收规范
GB/Z 18890 1--2002额定电压10 kV交联聚乙烯绝缘电力电缆及附件GB 50127--1994电力工程电缆设计规范
DL 409—1991 电业安全工作规程（电力线路部分）
DL/T 800 电力企业标准编制规则
3 修前准备
3.1 准备工作安排
实用文档
实用文档
3.2 工器具
实用文档
3.3危险点分析
实用文档
实用文档
3.5 安全措施
实用文档
3.6 作业分工
实用文档
实用文档
4 作业程序4.1开工
实用文档
实用文档
4.2 作业内容及标准
实用文档
实用文档
实用文档
实用文档
实用文档。

10kV电缆线路全线检修标准化作业指导书【10kV电缆线路全线检修标准化作业指导书】一、背景介绍10kV电缆线路是电力系统中重要的输电线路之一，为确保其正常运行和提高设备的可靠性，全线检修是必不可少的工作环节。

本作业指导书旨在规范10kV电缆线路全线检修的操作流程和标准，确保检修工作的安全性和有效性。

二、作业前准备1. 检查工作票：检修人员在进行10kV电缆线路全线检修前，必须确保工作票的准确性和完整性，包括工作内容、时间、地点等信息。

2. 工作人员配备：确保每个检修小组都由合格的电力工程技术人员组成，且具备相应的操作证书和安全防护装备。

3. 工具和设备准备：检查所需的工具和设备是否齐全，如绝缘手套、绝缘靴、绝缘杆、绝缘垫等，确保其完好无损。

4. 安全措施：在检修过程中，必须遵守相关的安全操作规范，如佩戴安全帽、安全眼镜、防护手套等，并设置警示标志和防护栏杆。

三、作业流程1. 断电操作：在进行10kV电缆线路全线检修前，必须先切断电源，并确保电缆线路无电压状态。

2. 线路检查：检查电缆线路的外观，包括电缆外皮、绝缘层等，确保其无明显的损坏和破损。

3. 接地操作：对电缆线路进行接地操作，确保线路上的电荷得到安全释放。

4. 清洁和除尘：使用合适的工具清洁电缆线路，去除灰尘和杂物，确保线路表面清洁。

5. 接线检查：检查电缆线路的接线端子，确保接线牢固可靠，无松动和腐蚀现象。

6. 绝缘测试：使用绝缘测试仪对电缆线路的绝缘性能进行测试，确保其符合规定的绝缘电阻要求。

7. 防护层检查：对电缆线路的防护层进行检查，确保其完整性和可靠性。

8. 线路连接：对已检修的电缆线路进行连接操作，确保连接牢固可靠，无松动和腐蚀现象。

9. 试验和调试：对已连接的电缆线路进行试验和调试，确保其正常运行和性能稳定。

10. 恢复供电：在确认线路检修完成且无异常情况后，可以恢复供电，并进行相关记录和报告。

四、安全注意事项1. 严格遵守操作规程：检修人员必须严格按照操作规程进行作业，不得擅自改变操作步骤或忽略安全细节。

大连东特机电安装工程有限公司
1 范围
本作业指导书适用于大连东特机电安装工程有限公司35kV线路停电抢修故障作业。

2 引用文件
国家电网公司电力安全工作规程（电力线路部分）
DL/T 599-1996《城市中低配电网改造技术导则》
DL/T 5106-1999《跨越电力线路架线施工规程》
DL/T 5131-2001《农村电网建设与改造技术导则》
DL/T 5009.2—2004《电力建设安全工作规程》第二部分：架空电力线路
GB50173-92 《电气装置安装工程35KV及以下架空线路施工及验收规范》DL/602-96 《架空绝缘配电线路施工及验收规范》
DL/T692-1999 《电力行业紧急救护工作规范》
ZDGC 0071《安全生产工作规定》
3 修前准备
3.1 准备工作安排
第1页共 13页
3.2 人员要求
第2页共 13页
3.3 工器具
第3页共 13页
3.4 材料
3.5 危险点分析及安全措施
第4页共 13页
3.6 安全措施
第5页共 13页
第6页共 13页
3.7 作业分工
第7页共 13页
4 作业程序
4.1 开工
第8页共 13页
4.2作业内容及标准
第9页共 13页
4.3 竣工
5 消缺记录
6 验收总结
7 指导书执行情况评估。

10kV线路带电修补导线标准化作业指导书XX电力有限责任公司目次（略，同范本1）1.标准化作业流程图（略，同范本21）2.范围本作业指导书针对10kV xx线xx号修补导线工作，仅适用该项工作3.引用文件（略，同范本21）4.准备阶段4.1准备工作安排10kV线号修补导线准备工作安排4.2作业人员要求10kV XX线XX号修补导线作业人员要求（略，同范本21）4.3工器具准备lOkV xx线XX号修补导线作业工器具准备工器具准备人：工器具收回人：年月4.4材料准备lOkV xx线XX号修补导线作业材料准备材料收回人： __________________ 材料准备人:日V序号名称规格/编号单位准备数量实际回收数量备注1 压接管2 导线3 绑扎线注：准备的材料根据现场情况具体确定。

4.5定置图及围栏图10kV xx线xx号带电修补导线作业定置图及围栏图¥1H 畀方卄L阳捌；. . r—io煜怦丄唤维安M上施歸站i • •--1 I］；；4.6 危险点分析及安全控制措施10kV xx线xx号修补导线作业危险点分析及安全控制措施（略，同范本25）4.7作业人员分工10kV xx线xx号修补导线作业人员分工（略，同范本21）5.作业阶段5.1 开工10kV xx线xx号修补导线作业开工（略，同范本21）5.2作业内容、步骤及工艺标准frihtt进入«Ti10kV xx线xx号修补导线作业内容、步骤及工艺标准5.3竣工10kV XX线XX号修补导线作业竣工（略，同范本21）6.总结阶段6.1验收总结10kV XX线XX号修补导线验收总结（略，同范本3）6.2指导书执行情况评估10kV XX线XX号修补导线作业指导书执行情况评估（略，同范本3）。

10KV线路作业指导书第一篇：10KV线路作业指导书1. 绪论10KV线路作业是电力系统中一个重要的环节，它涉及到对高压电力线路的运维、检修、故障排除等工作。

正确的作业方法和流程对确保电力系统的安全运行至关重要。

本文将对10KV线路作业进行全面的指导和说明。

2. 作业前的准备在进行10KV线路作业之前，必须进行充分的准备工作。

首先，需要了解线路的基本情况，包括线路的结构、敷设方式、负荷情况等。

其次，需要准备必要的工具和设备，包括绝缘棒、绝缘手套、人字梯等。

同时，还需要对作业人员进行必要的培训和安全教育，确保其具备必要的知识和技能。

3. 作业流程10KV线路作业的流程主要包括准备、操作和结束三个阶段。

在准备阶段，需要确认作业人员的身份和资质，并着装整齐，佩戴必要的安全防护用具。

在进行操作时，必须按照规定的作业步骤和方法进行，确保安全可靠。

作业结束后，需要对线路进行检查和清理，并填写相应的作业记录。

4. 作业注意事项在进行10KV线路作业时，需要注意以下几点。

首先，必须严格遵守操作规程，不能随意修改和变动线路。

其次，作业人员必须了解和掌握线路的故障处理方法，确保能及时有效地排除故障。

同时，作业人员必须时刻保持高度的警惕性，发现异常情况立即报告，并采取相应的措施。

第二篇：5. 安全措施10KV线路作业是一项高风险的工作，必须采取严格的安全措施。

首先，必须严格落实带电作业和停电作业的区分，确保带电作业时采取相应的绝缘措施。

其次，作业时必须佩戴绝缘手套和绝缘靴，确保作业人员的安全。

此外，在作业现场必须设置警示标志，提醒他人注意。

6. 防范措施为了防范10KV线路作业中的意外事故，必须采取相应的防范措施。

首先，必须对线路进行全面的检查和维修，确保线路的安全性。

其次，作业人员必须定期接受健康检查，确保身体健康。

此外，在作业过程中，必须时刻保持清醒和冷静，避免因疲劳或心情不好而造成意外。

7. 完成工作后的处理10KV线路作业完成后，必须对作业现场进行清理和整理，确保没有留下任何隐患。

论铁路10kv供电系统中自闭、贯通线路故障查找方法李扬摘要:在铁路电力供电系统中，自闭和贯通电力线路为铁路沿线自动闭塞信号及车站负荷等提供电源。

为了保证铁路运输安全，对自闭贯通线的可靠性和故障快速排除的要求很高，如产生供电中断，将会导致自动闭塞信号混乱，影响铁路的正常运输，严重时将会造成重大生命财产损失。

因此，为了避免事故进一步扩大，提高配电网的安全、可靠、经济运行，必须尽快找到故障点并排除故障。

本文结合工作中的实际情况快速确定故障区段，合理利用阻抗法、行波法、S注入法的各种优点，为快速查找故障和处理故障提供了有利保障。

关键词:自闭贯通线;阻抗法;行波法;S注入法；故障区段1. 自闭贯通线路特点我国铁道配电网采用自动闭塞和电力贯通线路(简称自闭贯通线)为铁路系统调度集中、大站电气集中联锁、自动闭塞、驼峰信号等一级负荷提供电源。

自闭电力线路是指对自动闭塞区段信号设备供电的10kV专用电力线路。

贯通线是指连通铁路沿线两个相邻变电所、配电所间的10kV或35kV电力线路，它主要对沿线的车站和区间负荷供电，兼做信号设备的备用电源。

在我国，为了实现安全、可靠、优质、经济地供电，铁路自闭贯通配电网在系统构成和功能上与常规电力系统配电网有所区别，自闭贯通线简化其示意图如图所示，它主要的特点有:(1)供电线路长。

(2)供电点多，供电负荷小。

(3)系统接线形式简单，但线路为架空线和电缆混合线路。

(4)运行环境差，地区偏远，日常维护困难，一旦故障发生，其维修较困难。

(5)电压等级低，变(配)电所结构单一，但供电可靠性要求高。

京哈线通蓟自闭、贯通区段2.自闭贯通线路故障定位的意义及研究现状据现场调查，自闭贯通线投入以来，各种故障屡有发生，如线路上瓷瓶、悬垂的绝缘子由于各种原因，经常遭受破坏，有的明显，有的隐蔽；避雷器数量多，造成击穿的机率较大；10 kV电缆绝缘薄弱，北方地区温差大和电缆运行环境极为复杂，电缆头常发生击穿故障；小动物、风季铁丝、树枝类常被刮到线条或变压器上引起接地或短路；气温骤然降低造成线条断线等。

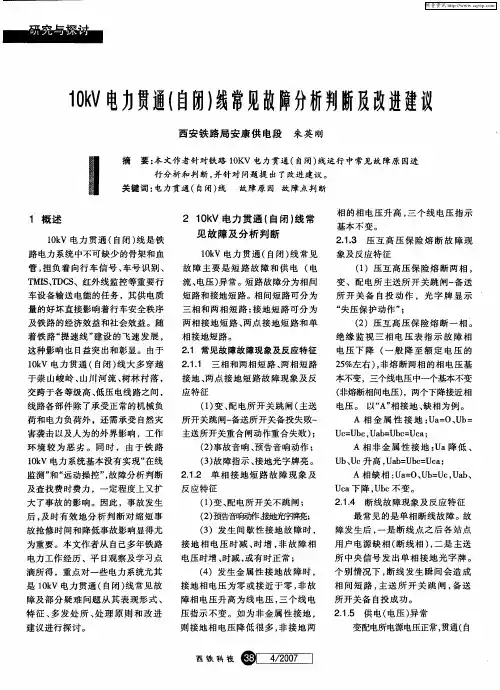

铁路10KV电力贯通（自闭线）线路故障分析判断及查找方法10KV电力贯通线（自闭线）路是铁路电力系统的重要组成部分，线路因点多线长，路径复杂，设备质量参差不齐，受气候、地理环境影响较大，供用电情况复杂，设备故障影响着铁路供电系统的安全运行，直接影响到铁路运输的安全正点。

如何正确有效地判断、查找、处理电力线路故障，缩短停电时间，及时恢复供电尤为关键。

现将电力设备故障类别，各种现象及分析判断查找方法简述如下：一、10kV电力贯通(自闭)线常见故障1. 短路故障：⑴相间短路（三相和两相短路）；⑵接地短路（两相短路接地、两点接地短路故障、单相接地短路）。

2. 接地故障：⑴金属性接地；⑵非金属性接地。

二、造成设备故障的主要原因：1. 雷击瓷瓶击穿、避雷器击穿（爆炸）引线搭接在金具上。

2. 外力原因造成倒杆、断线、电缆损坏。

3. 设备原因造成故障，如瓷瓶击穿、连接线夹断裂造成缺相、电缆接头工艺不达标造成接地或短路故障等。

4. 气候因素造成故障，如大风倒树压在线路上。

5. 设备缺陷处理不及时造成故障。

三、10KV电力贯通（自闭）线短路故障分析及处理贯通（自闭）线跳闸后，重合闸不动作或动作不成功时，首先由变配电所值班员和生产调度分别调取跳闸、重合闸不成功时的数据，通过分析初步判断故障性质及位置。

根据分析情况，可组织对跳闸线路进行试送电进行故障排查。

试送电进行故障时应注意以下几个方面：1. 正确选择试送电的配电所⑴尽量避免用信号备用电源取自该配电所的馈线柜，若试送电引起进线断路器跳闸，则会造成这些站信号主备用电源同时停电。

⑵选择故障点远端的变配电所进行强送，且两配电所必须均取消重合闸，待线路故障处理完毕恢复供电时重新开通。

⑶选择进线、母联与馈线断路器整定值级差较大的变配电所进行强送。

选择配电所贯通线不在主供的变配电所，如果并网条件好的，则需要并网倒电将主供所的贯通线（自闭线）倒为备供，避免强送电时因线路故障未消除，造成越级跳闸，扩大停电范围。

电力电缆故障检修作业指导书一、故障检修作业指导书概述电力电缆故障检修作业指导书是为了指导电力工程师和维修人员在电力电缆故障发生时进行有效的检修作业而编写的。

本指导书旨在提供详细的操作步骤、安全注意事项和技术要求，以确保故障检修作业的顺利进行，保障电力系统的安全运行。

二、故障检修作业指导书内容1. 作业前准备1.1 确定故障类型和位置在进行故障检修作业之前，首先需要通过故障报警系统或者巡检等方式确定故障的类型和位置。

根据故障类型的不同，采取相应的检修方法和工具。

1.2 制定作业计划根据故障类型和位置，制定详细的作业计划，包括人员配备、工具准备、时间安排等。

确保作业过程有序进行，减少故障修复时间。

1.3 安全防护措施在进行故障检修作业之前，必须采取必要的安全防护措施，包括穿戴个人防护装备、设置警示标识、确保作业区域的安全等。

同时，还应对现场进行安全评估，排除潜在的危（wei）险因素。

2. 故障检修作业步骤2.1 断电和放电在进行电力电缆故障检修作业之前，必须先断开电源，并对电缆进行放电处理，以确保作业安全。

2.2 清理作业区域清理作业区域的杂物和污物，确保作业环境整洁，减少作业过程中的安全风险。

2.3 检查电缆连接检查电缆的连接情况，确保连接坚固，没有松动或者腐蚀现象。

如有问题，及时进行修复或者更换。

2.4 检测电缆绝缘使用绝缘测试仪对电缆绝缘进行测试，判断是否存在绝缘损坏的情况。

如发现绝缘损坏，需要进行绝缘修复或者更换。

2.5 定位故障点根据故障类型和位置，采用适当的故障定位方法，如反向测量法、时域反射法等，准确确定故障点的位置。

2.6 确认故障原因根据故障点的位置和性质，结合现场实际情况，分析故障原因，找出故障的根源。

2.7 修复故障根据故障类型和原因，选择合适的修复方法和工具，进行故障修复。

修复过程中要注意操作规范，确保修复质量。

2.8 检测修复效果在故障修复后，使用合适的检测设备对修复效果进行验证，确保故障得到彻底修复，电力系统恢复正常运行。
