冷拉螺旋叶片开料计算公式一、前言冷拉螺旋叶片开料问题已经存在很多年了，手册的理论公式在生产实践中有很大局限，太多资料手册大家抄来抄去，以讹传讹。
这一问题不仅长时间困扰着我，相信也同样困扰着多数设计制作螺旋机的同行。
二、理论计算公式理论公式在各手册都有，只要有中学几何知识就可以推导出来，不必用微积分来虚张声势。
我很早就怀疑过公式，因为公式的错误先例不是没有。
几年前曾推导过一遍发现公式没有问题，又不想在机械行业深入，所以此事就不了了之。
生产时靠工人的简易公式自己掌握开料的富余量，忍受其螺距误差，得过且过。
理论公式：S——螺距D——螺旋体外径d—螺旋轴直径——一螺距的螺旋外径展开长——一螺距的螺旋内径展开长——螺旋叶片宽度——开料叶片内孔半径R=b+r————（公式5）——开料叶片外圆半径——整圆开料理论上拉伸后的富裕角一、展开图法：1、做直角三角形ABC和ABD，其中AB等于螺旋节的导程H,BC等于πD,BD 等于πd,斜边b,a分别为螺旋内外缘线的实长。
2、做等腰三角形使其上底等于b,下底等于a,高度等于(D-d)/2。
3、延长等腰梯形两腰交于o点，以o为圆心，o1,o2各为半径作两圆，并在外圆周上量取a的长度得点4,连o4所得圆环部分即为所求展开图。
螺旋图螺旋展开图手册上不仅给出了这些公式，还给出了不同规格螺旋机的叶片开料尺寸表格，都是理论值，可以说用在实践中就是错误的，根本没用。
手册公式表格如果不能用于指导生产，那么它又有何价值？三、关于叶片下料切口(富裕角)的问题上面的理论公式中有一项α—整圆开料理论上拉伸后的富裕角，这个问题是我耗费精力深入大论的引子。
手册上引出这样一个项目给了无数人误导，以为α缺口应该开料切除，论坛帖子里甚至有人解释说“这么做一定有其道理，我们不用知道为什么，照做就行了”。
有的说去缺口为了焊接时接缝整齐。
还有一杂志上的一篇技术文章对不带缺口的叶片发现新大陆似的进行“理论计算”，结论是不开切口如何省料。

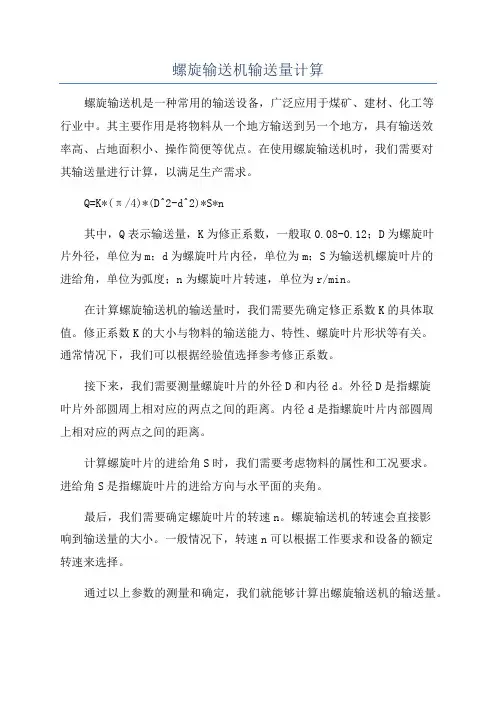

螺旋输送机输送量计算螺旋输送机是一种常用的输送设备，广泛应用于煤矿、建材、化工等行业中。
其主要作用是将物料从一个地方输送到另一个地方，具有输送效率高、占地面积小、操作简便等优点。
在使用螺旋输送机时，我们需要对其输送量进行计算，以满足生产需求。
Q=K*(π/4)*(D^2-d^2)*S*n其中，Q表示输送量，K为修正系数，一般取0.08-0.12；D为螺旋叶片外径，单位为m；d为螺旋叶片内径，单位为m；S为输送机螺旋叶片的进给角，单位为弧度；n为螺旋叶片转速，单位为r/min。
在计算螺旋输送机的输送量时，我们需要先确定修正系数K的具体取值。
修正系数K的大小与物料的输送能力、特性、螺旋叶片形状等有关。
通常情况下，我们可以根据经验值选择参考修正系数。
接下来，我们需要测量螺旋叶片的外径D和内径d。
外径D是指螺旋叶片外部圆周上相对应的两点之间的距离。
内径d是指螺旋叶片内部圆周上相对应的两点之间的距离。
计算螺旋叶片的进给角S时，我们需要考虑物料的属性和工况要求。
进给角S是指螺旋叶片的进给方向与水平面的夹角。
最后，我们需要确定螺旋叶片的转速n。
螺旋输送机的转速会直接影响到输送量的大小。
一般情况下，转速n可以根据工作要求和设备的额定转速来选择。
通过以上参数的测量和确定，我们就能够计算出螺旋输送机的输送量。
需要注意的是，在实际使用中，我们还需要考虑到一些影响输送量的因素，如物料的含水量、物料的粘性以及输送机的摩擦阻力等。
这些因素都会对螺旋输送机的实际输送量产生影响，需要综合考虑并进行修正。
总之，螺旋输送机的输送量计算需要根据具体的参数和工况进行，可以通过以上公式和方法来进行计算。
在实际应用中，我们需要根据实际情况进行调整和修正，以满足生产需要。

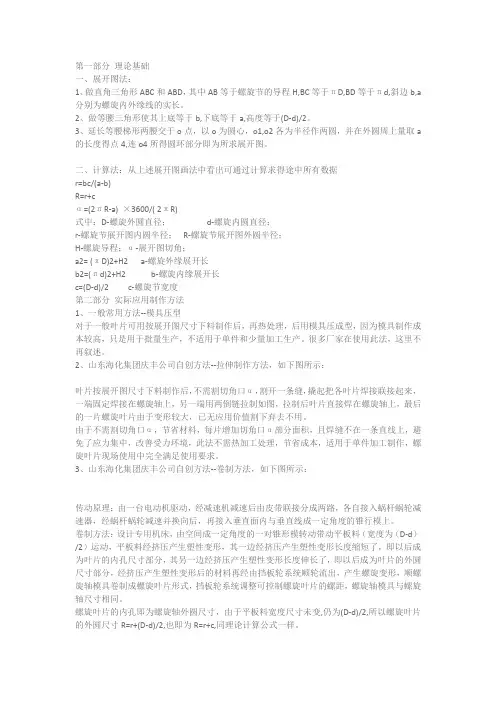

第一部分理论基础一、展开图法：1、做直角三角形ABC和ABD，其中AB等于螺旋节的导程H,BC等于πD,BD等于πd,斜边b,a 分别为螺旋内外缘线的实长。
2、做等腰三角形使其上底等于b,下底等于a,高度等于(D-d)/2。
3、延长等腰梯形两腰交于o点，以o为圆心，o1,o2各为半径作两圆，并在外圆周上量取a 的长度得点4,连o4所得圆环部分即为所求展开图。
二、计算法：从上述展开图画法中看出可通过计算求得途中所有数据r=bc/(a-b)R=r+cα=(2πR-a) ×3600/( 2πR)式中：D-螺旋外圆直径；d-螺旋内圆直径；r-螺旋节展开图内圆半径； R-螺旋节展开图外圆半径；H-螺旋导程；α-展开图切角；a2= (πD)2+H2 a-螺旋外缘展开长b2=(πd)2+H2 b-螺旋内缘展开长c=(D-d)/2 c-螺旋节宽度第二部分实际应用制作方法1、一般常用方法--模具压型对于一般叶片可用按展开图尺寸下料制作后，再热处理，后用模具压成型，因为模具制作成本较高，只是用于批量生产，不适用于单件和少量加工生产。
很多厂家在使用此法，这里不再叙述。
2、山东海化集团庆丰公司自创方法--拉伸制作方法，如下图所示：叶片按展开图尺寸下料制作后，不需割切角口α，割开一条缝，撬起把各叶片焊接联接起来，一端固定焊接在螺旋轴上，另一端用两倒链拉制如图，拉制后叶片直接焊在螺旋轴上，最后的一片螺旋叶片由于变形较大，已无应用价值割下弃去不用。
由于不需割切角口α，节省材料，每片增加切角口α部分面积，且焊缝不在一条直线上，避免了应力集中，改善受力环境，此法不需热加工处理，节省成本，适用于单件加工制作，螺旋叶片现场使用中完全满足使用要求。
3、山东海化集团庆丰公司自创方法--卷制方法，如下图所示：传动原理：由一台电动机驱动，经减速机减速后由皮带联接分成两路，各自接入蜗杆蜗轮减速器，经蜗杆蜗轮减速并换向后，再接入垂直面内与垂直线成一定角度的锥行模上。

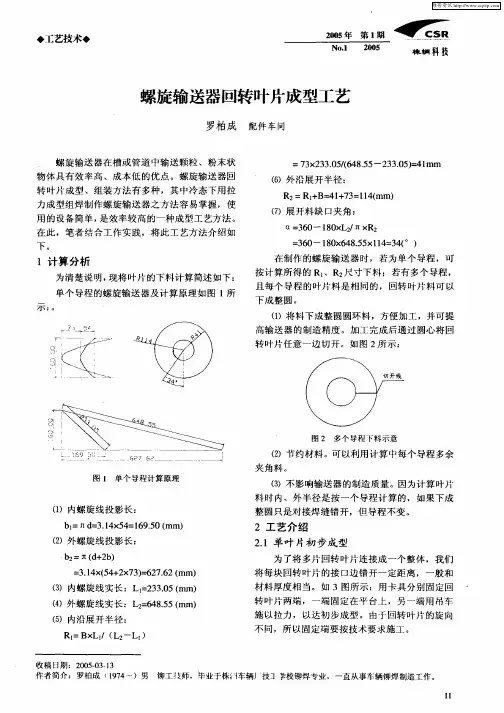

螺旋叶片的计算方法
螺旋叶片是一种常见的机械零件，广泛应用于风力发电机、离心风机、离心泵等领域。
其计算方法主要包括以下几个方面：
1. 叶片几何参数的确定：螺旋叶片的几何参数包括叶片长度、叶片宽度、叶片厚度、叶片扭曲角度等。
这些参数的确定需要根据具体的使用要求和工作条件进行考虑。
一般来说，叶片长度和宽度的比值应该在2:1到4:1之间，叶片厚度应该保证足够的强度和刚度，叶片扭曲角度应该能够满足流体动力学要求。
2. 叶片材料的选择：螺旋叶片的材料选择需要考虑到强度、刚度、耐腐蚀性等因素。
常用的材料有铝合金、碳纤维复合材料、不锈钢等。
3. 叶片气动力学计算：螺旋叶片的气动力学计算是确定其性能和工作效率的关键。
一般来说，叶片的气动力学计算需要考虑到叶片的流场、叶片的气动力、叶片的气动力矩等因素。
这些计算可以通过数值模拟或实验方法进行。
4. 叶片结构设计：螺旋叶片的结构设计需要考虑到叶片的强度、刚度、稳定性等因素。
一般来说，叶片的结构设计需要满足一定的强度和刚度要求，同时还需要考虑到叶片的稳定性和振动问题。
5. 叶片制造工艺：螺旋叶片的制造工艺包括模具制造、叶片成型、叶片表面处
理等环节。
这些工艺需要根据具体的叶片材料和结构设计进行选择。
总之，螺旋叶片的计算方法需要综合考虑多个因素，包括几何参数、材料选择、气动力学计算、结构设计和制造工艺等方面。
只有在这些方面都得到合理的考虑和处理，才能够设计出性能优良、工作效率高的螺旋叶片。
