喷油泵构造和工作原理

喷油泵的结构与原理喷油泵总成组成：泵体部分、调速器部分以及提前器、输油泵等相关附件。

泵体部分功用：在精确的时刻供油（定时）；供给与柴油机工况相对应的油量（定量）；将柴油从低压提高到高压（定压）。

调速器的功用：根据柴油机负荷及转速的变化，对喷油泵的供油量进行自动调整，保证柴油机能稳定运转。

喷油泵的类型根据柴油机单缸功率范围对供油量的要求不同，以柱塞行程，泵缸中心距和结构型式、不同尺寸的柱塞直径为基础分为：直列式：A、B、P、Z和Ⅰ、Ⅱ、Ⅲ号泵等。

分配式：VE泵。

玉柴：A、P型泵，VE泵。

A型喷油泵的结构和工作原理A型BOSCH公司研究开发的直列式高压燃油喷射泵，广泛应用于中小功率的柴油机。

最大泵端压力：60MPa最大几何供油量：130ml/str（7°供油持续角） 最大配套柴油机功率：22kW/缸A型喷油泵的结构和工作原理A型喷油泵的结构和工作原理A型泵泵体为整体结构，总成装有凸轮轴、挺柱、柱塞、出油阀、出油阀紧座等工作零部件。

凸轮轴在发动机动力驱动下转动，通过凸轮推动挺柱滚轮，使挺柱在泵体导向孔内作上、下往复运动，柱塞小端嵌在弹簧下座的槽内，随挺柱而上、下运动进行供油。

凸轮轴凸轮是传递动力并使柱塞按一定规律供油的重要零件。

凸轮轴按驱动轴径分，有20毫米和17毫米两种，前者应用于单缸功率较大的发动机；后者应用于单缸功率较小的发动机。

凸轮型线是影响油泵供油性能的重要因素，A型泵凸轮有多种型线，以供发动机性能需要选用。

凸轮轴挺柱挺柱将凸轮的旋转运动转换成柱塞的上、下往复运动。

挺柱高度影响柱塞开始供油的时间，从而影响凸轮的有效工作区域，对供油规律的变化起着重要的作用A型泵挺柱高度的调整有两种结构：挺柱垫片调整结构：（高速型）螺钉调整结构（标准型）柱塞和柱塞套柱塞和柱塞套是一对精密偶件，经配对研磨后不能互换，要求有高的精度和光洁度和好的耐磨性，其径向间隙为0.002～0.003mm柱塞头部圆柱面上切有斜槽，柱塞头部斜槽的位置不同，改变供油量的方法也不同。

喷油泵构造和工作原理喷油泵是柴油发动机中的一个重要部件，它负责将燃油从燃油箱输送到喷油嘴，以供发动机燃烧。

喷油泵的构造和工作原理涉及较多的技术和原理，下面将介绍喷油泵的构造和工作原理。

喷油泵主要由泵体、凸轮轴、活塞等组成。

泵体是整个喷油泵的主要构造部分，它具有一定的容积，用于吸入和压送燃油。

泵体的内部由多个腔室组成，每个腔室都对应一个活塞，通过活塞运动来实现吸油和压油的过程。

凸轮轴是喷油泵的控制部分，它通过凸轮的形状和角度来控制活塞的运动，从而实现燃油的输送。

喷油泵的工作原理可以分为吸油、压油和喷油三个阶段。

在吸油阶段，凸轮轴带动活塞向外运动，减小泵体中腔室的容积，使泵体内部形成负压，燃油从燃油箱通过油管进入泵体。

同时，吸入阀打开，使燃油进入各个腔室。

在压油阶段，凸轮轴继续带动活塞向内运动，增大泵体中腔室的容积，使泵体内部形成正压，吸入阀关闭，压油阀打开，将燃油压入高压腔中。

随着活塞的运动，燃油经过高压泵体进入高压油管。

在喷油阶段，凸轮轴继续带动活塞向内运动，同时压油阀关闭，喷油嘴打开，高压油管中的燃油被喷射到发动机燃烧室中，完成燃烧过程。

喷油泵的工作原理可以通过以下几个关键的控制点来实现高效的燃油供应。

首先，喷油泵的凸轮轴的形状和角度是关键因素之一、凸轮轴上的凸轮形状和角度的设计决定了各个阶段的活塞运动速度和运动范围，从而控制了燃油的输送和喷射。

其次，喷油泵的压油阀和喷油嘴的控制也非常重要。

压油阀的开关状态和喷油嘴的喷射时间决定了喷油的时机和喷射的量。

最后，喷油泵还需要通过一些附属设备来保持稳定的工作状态。

例如，油箱内部需要装有过滤器，以保持燃油的纯净度；同时还需要通过电子控制系统等设备来监测和调节喷油泵的工作状态。

综上所述，喷油泵的构造和工作原理涉及到泵体、凸轮轴、活塞等部件的构造和运动，通过控制凸轮轴的形状和角度，以及压油阀和喷油嘴的开关状态，实现了燃油从燃油箱到嘴喷射的整个过程。

喷油泵的工作原理是柴油发动机顺利工作的关键之一，它对于发动机的性能和效能有着重要的影响。

a型喷油泵的基本结构工作原理及供油量的调整a型喷油泵的基本结构工作原理及供油量的调整一、概述a型喷油泵是内燃机燃油系统中的关键部件之一。

它的基本结构和工作原理对于发动机的正常运转至关重要。

本文将围绕a型喷油泵的基本结构、工作原理以及供油量的调整进行全面评估和探讨。

二、a型喷油泵的基本结构1. 凸轮轴a型喷油泵的凸轮轴是其结构中的核心部分。

凸轮轴通过与发动机曲轴相连，实现了与发动机转速同步运转的功能。

2. 柱塞与柱塞杆a型喷油泵中的柱塞与柱塞杆是负责压缩燃油的关键部件。

当柱塞受到凸轮轴的推动，通过柱塞杆将燃油压缩并且喷射出来。

3. 分配器分配器负责将压缩后的燃油按照一定的顺序送入各个喷油嘴，从而使其在发动机的各个燃烧室中喷射。

三、a型喷油泵的工作原理1. 进油冲程在进油冲程中，柱塞被压向分配器端头，致使缸内燃油压力降低，分配器吸入进油冲程的燃油。

2. 压油冲程压油冲程中，柱塞向气缸推动，压缩分配器中的燃油到高压值。

3. 出油冲程在出油冲程中，分配器内燃油压力迫使配油活门打开，流向喷油器。

4. 供油停止供油停止阶段是柱塞由高压到低压的状态过程。

四、调整a型喷油泵的供油量1. 调整螺母a型喷油泵供油量的主要调整是通过调整螺母完成的。

螺母的松紧程度将影响柱塞在运动过程中的压缩程度，从而影响供油量。

2. 检查喷油压力在调整a型喷油泵供油量过程中，还需要对喷油压力进行检查。

通过专用的喷油压力检测仪器，可以准确地测量出喷油的压力，并且进行相应的调整。

五、个人观点和理解a型喷油泵作为内燃机燃油系统中的重要组成部分，其稳定的工作性能对于发动机的可靠性和燃油经济性有着直接的影响。

在实际使用过程中，需要根据发动机的实际工况和使用情况，合理地调整a型喷油泵的供油量，以保证发动机的正常运转和燃油的有效利用。

六、总结本文总结了a型喷油泵的基本结构、工作原理以及供油量的调整方法。

通过对这些内容的深入了解，可以更好地掌握a型喷油泵在内燃机燃油系统中的作用和调整方法，从而更好地维护和管理发动机的运行状态。

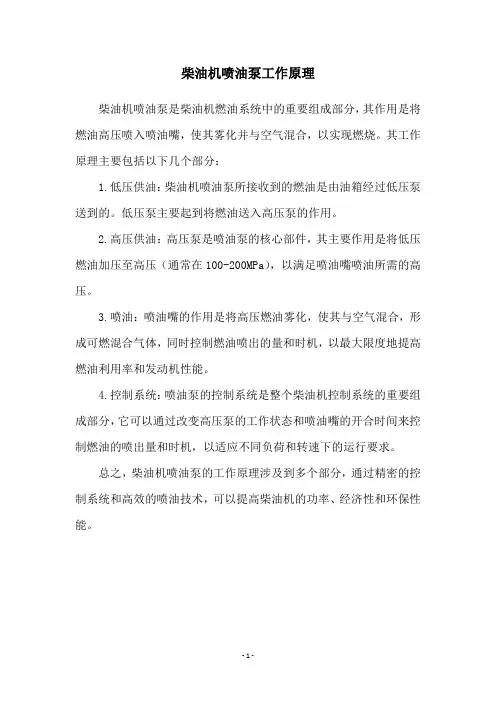

柴油机喷油泵工作原理
柴油机喷油泵是柴油机燃油系统中的重要组成部分，其作用是将燃油高压喷入喷油嘴，使其雾化并与空气混合，以实现燃烧。

其工作原理主要包括以下几个部分：
1.低压供油：柴油机喷油泵所接收到的燃油是由油箱经过低压泵送到的。

低压泵主要起到将燃油送入高压泵的作用。

2.高压供油：高压泵是喷油泵的核心部件，其主要作用是将低压燃油加压至高压（通常在100-200MPa），以满足喷油嘴喷油所需的高压。

3.喷油：喷油嘴的作用是将高压燃油雾化，使其与空气混合，形成可燃混合气体，同时控制燃油喷出的量和时机，以最大限度地提高燃油利用率和发动机性能。

4.控制系统：喷油泵的控制系统是整个柴油机控制系统的重要组成部分，它可以通过改变高压泵的工作状态和喷油嘴的开合时间来控制燃油的喷出量和时机，以适应不同负荷和转速下的运行要求。

总之，柴油机喷油泵的工作原理涉及到多个部分，通过精密的控制系统和高效的喷油技术，可以提高柴油机的功率、经济性和环保性能。

- 1 -。

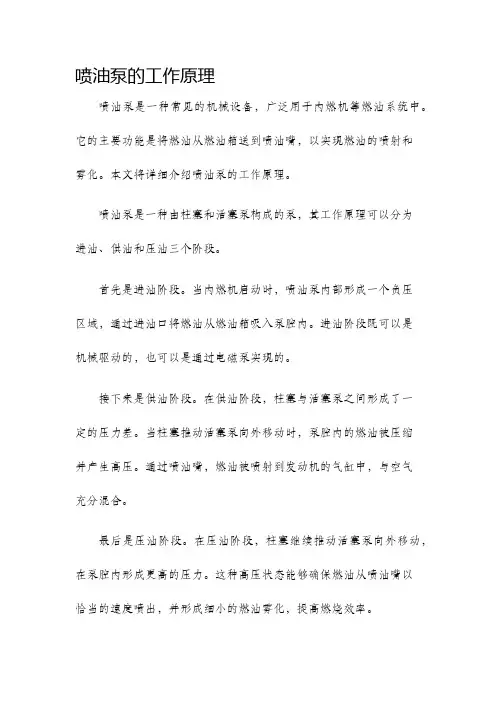

喷油泵的工作原理喷油泵是一种常见的机械设备，广泛用于内燃机等燃油系统中。

它的主要功能是将燃油从燃油箱送到喷油嘴，以实现燃油的喷射和雾化。

本文将详细介绍喷油泵的工作原理。

喷油泵是一种由柱塞和活塞泵构成的泵，其工作原理可以分为进油、供油和压油三个阶段。

首先是进油阶段。

当内燃机启动时，喷油泵内部形成一个负压区域，通过进油口将燃油从燃油箱吸入泵腔内。

进油阶段既可以是机械驱动的，也可以是通过电磁泵实现的。

接下来是供油阶段。

在供油阶段，柱塞与活塞泵之间形成了一定的压力差。

当柱塞推动活塞泵向外移动时，泵腔内的燃油被压缩并产生高压。

通过喷油嘴，燃油被喷射到发动机的气缸中，与空气充分混合。

最后是压油阶段。

在压油阶段，柱塞继续推动活塞泵向外移动，在泵腔内形成更高的压力。

这种高压状态能够确保燃油从喷油嘴以恰当的速度喷出，并形成细小的燃油雾化，提高燃烧效率。

为了实现喷油泵的工作原理，以下是一些关键部件和元素的介绍：1. 柱塞和活塞泵：柱塞是喷油泵的核心组成部分，通过柱塞向外推动活塞泵，可以产生高压状态。

2. 喷油嘴：喷油嘴负责将高压燃油喷射到发动机的气缸中。

喷油嘴的构造可以确保燃油以适当的速率进行喷射，并通过调整喷口的形状和大小来影响喷油的雾化效果。

3. 进油口：进油口是喷油泵从燃油箱吸入燃油的通道。

它可以是通过机械方式实现的，也可以是通过电磁泵等电动方式实现的。

4. 泵腔：喷油泵的泵腔是一个封闭的空间，在供油阶段通过柱塞和活塞泵的协同作用，将燃油压缩并形成高压状态。

喷油泵的工作原理直接影响着发动机的燃烧效率和动力输出。

因此，保持喷油泵的正常工作状态对发动机的正常运行至关重要。

在实际应用中，喷油泵还会受到一些因素的影响，包括燃油的质量、压力调整和喷油定时等。

定期对喷油泵进行维护和保养，保持其良好的工作状态，可以提高发动机的性能和寿命。

喷油泵构造和工作原理资料喷油泵是一种用于柴油机燃油喷射系统的关键组件。

它的主要功能是将高压柴油喷射到柴油机燃烧室中，以满足发动机所需的燃油供应。

一、喷油泵的构造喷油泵通常由以下几个主要部分组成：1.泵体：泵体是喷油泵的主体部分，由一块坚固的金属制成。

它通常具有凸轮轴的控制凸轮，依靠凸轮的运动来完成油泵的工作。

2.活塞：喷油泵内部有一个或多个活塞，活塞通过凸轮轴的凸轮运动来实现往复运动。

每次活塞向前运动时，它将柴油吸入泵体内，然后再将柴油喷射出去。

3.活塞环：活塞环用于密封活塞和活塞缸之间的空隙，以确保燃油在喷射过程中不会泄漏。

4.喷油嘴：喷油嘴是喷油泵用于将燃油喷射到柴油机燃烧室中的部件。

它通常由喷嘴、针阀和喷油孔组成。

5.高压油管：高压油管将喷油泵输出的高压柴油传输到柴油机燃烧室中。

它需要具备耐高压和耐磨损的特性。

二、喷油泵的工作原理喷油泵的工作原理可以简要描述为如下几个步骤：1.吸油阶段：当凸轮轴驱动活塞向后运动时，活塞会在吸油行程时将柴油吸入泵体内，形成柴油封闭腔。

2.压油阶段：当凸轮轴继续向后旋转，活塞也会继续向后运动，直到达到柴油封闭腔的最大容积。

此时，柴油封闭腔的压力会急速升高，使柴油被压缩。

3.输油阶段：当凸轮轴继续旋转，开始推动活塞向前运动。

活塞前进时，压缩的柴油会被推到高压油管中，并通过喷油嘴喷射到燃烧室中。

4.喷油阶段：一旦达到设定的压力和喷油时机，喷嘴的针阀会打开，喷油孔喷出的燃油形成细小的雾状颗粒，喷射到燃烧室中。

5.压油回油阶段：当活塞继续向前运动，柴油封闭腔的容积开始减小，油液通过压力差流回高压油管或喷油泵内。

通过以上的一系列工作步骤，喷油泵能够将柴油压缩、喷射到燃烧室中，从而实现柴油机的正常燃烧。

总结：喷油泵是柴油机燃油喷射系统中的关键部件，它通过活塞的运动和凸轮轴的控制，将柴油从高压油管中喷射到燃烧室中，满足柴油机燃油供应的需求。

喷油泵的工作原理主要包括吸油、压油、输油、喷油和回油等几个阶段。

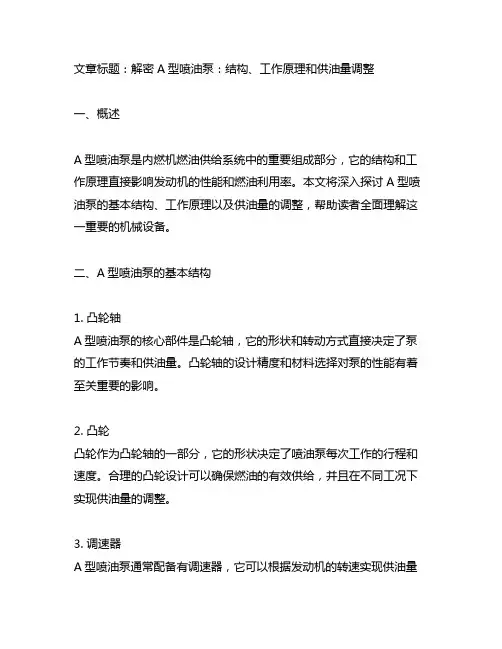

文章标题：解密A型喷油泵：结构、工作原理和供油量调整一、概述A型喷油泵是内燃机燃油供给系统中的重要组成部分，它的结构和工作原理直接影响发动机的性能和燃油利用率。

本文将深入探讨A型喷油泵的基本结构、工作原理以及供油量的调整，帮助读者全面理解这一重要的机械设备。

二、A型喷油泵的基本结构1. 凸轮轴A型喷油泵的核心部件是凸轮轴，它的形状和转动方式直接决定了泵的工作节奏和供油量。

凸轮轴的设计精度和材料选择对泵的性能有着至关重要的影响。

2. 凸轮凸轮作为凸轮轴的一部分，它的形状决定了喷油泵每次工作的行程和速度。

合理的凸轮设计可以确保燃油的有效供给，并且在不同工况下实现供油量的调整。

3. 调速器A型喷油泵通常配备有调速器，它可以根据发动机的转速实现供油量的自动调整，确保燃油的有效利用。

三、A型喷油泵的工作原理1. 进油行程当凸轮轴转动时，凸轮推动柱塞向上，从而使泵体内形成负压，燃油被吸入泵内。

2. 压油行程随着凸轮轴的继续转动，柱塞受到弹簧的压力向下运动，燃油被压缩并通过喷油嘴喷出。

3. 自动调速调速器根据发动机转速的变化，调整凸轮轴的旋转速度，确保发动机在不同转速下都能获得合适的供油量。

四、A型喷油泵供油量的调整供油量的调整主要通过以下方式实现：1. 调整凸轮通过改变凸轮的形状和尺寸，可以调整泵的工作行程和速度，从而改变供油量。

2. 调整调速器调速器可以根据信号控制凸轮轴的旋转速度，实现对供油量的精确调整。

3. 更换喷嘴更换喷嘴的孔径和结构可以直接影响燃油的喷射量，从而实现供油量的调整。

五、个人观点和理解A型喷油泵作为内燃机的关键部件，其结构和工作原理对发动机的性能和燃油利用率有着至关重要的影响。

在实际应用中，精准的供油量调整可以使发动机在不同工况下发挥出最佳的效能，同时减少燃油的浪费。

对A型喷油泵的深入理解和有效调整是提高发动机工作效率的关键。

六、总结本文对A型喷油泵的结构、工作原理和供油量调整进行了全面的解析，希望读者在阅读本文后能对该主题有更深入的理解。

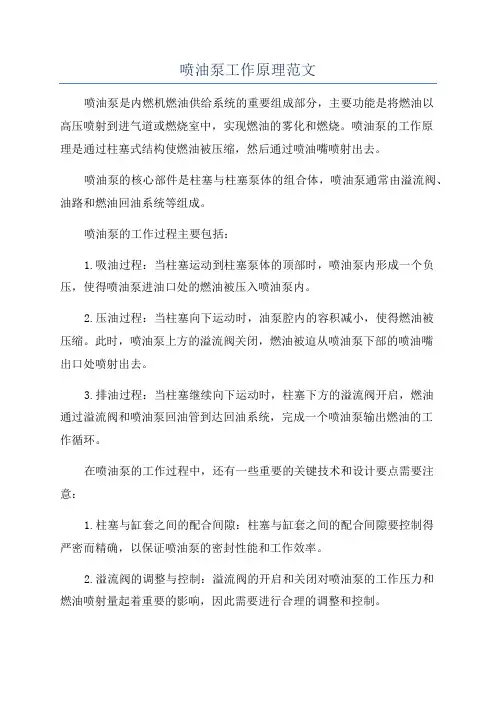

喷油泵工作原理范文喷油泵是内燃机燃油供给系统的重要组成部分，主要功能是将燃油以高压喷射到进气道或燃烧室中，实现燃油的雾化和燃烧。

喷油泵的工作原理是通过柱塞式结构使燃油被压缩，然后通过喷油嘴喷射出去。

喷油泵的核心部件是柱塞与柱塞泵体的组合体，喷油泵通常由溢流阀、油路和燃油回油系统等组成。

喷油泵的工作过程主要包括：1.吸油过程：当柱塞运动到柱塞泵体的顶部时，喷油泵内形成一个负压，使得喷油泵进油口处的燃油被压入喷油泵内。

2.压油过程：当柱塞向下运动时，油泵腔内的容积减小，使得燃油被压缩。

此时，喷油泵上方的溢流阀关闭，燃油被迫从喷油泵下部的喷油嘴出口处喷射出去。

3.排油过程：当柱塞继续向下运动时，柱塞下方的溢流阀开启，燃油通过溢流阀和喷油泵回油管到达回油系统，完成一个喷油泵输出燃油的工作循环。

在喷油泵的工作过程中，还有一些重要的关键技术和设计要点需要注意：1.柱塞与缸套之间的配合间隙：柱塞与缸套之间的配合间隙要控制得严密而精确，以保证喷油泵的密封性能和工作效率。

2.溢流阀的调整与控制：溢流阀的开启和关闭对喷油泵的工作压力和燃油喷射量起着重要的影响，因此需要进行合理的调整和控制。

3.喷油嘴的设计与喷射角度：喷油嘴的设计要合理，喷射角度要能够满足进气道或燃烧室的需求，以获得良好的喷油效果和燃烧效率。

4.燃油回油系统的设计：燃油回油系统要能够顺畅地将燃油从喷油泵回流，以确保喷油泵的正常工作和长期耐用。

总的来说，喷油泵是一种通过柱塞式结构将燃油压缩并通过喷油嘴喷射出去的燃油供给装置。

喷油泵通过吸油过程、压油过程和排油过程实现燃油的供给，同时还需注意柱塞与泵体的配合间隙、溢流阀的调整和控制、喷油嘴的设计和燃油回油系统的设计，以确保喷油泵的正常工作和提高燃油利用效率。

喷油泵构造和工作原理喷油泵是内燃机燃油供给系统中的重要组成部分，它的构造和工作原理对于发动机的燃烧质量和工作稳定性有着重要影响。

下面将详细介绍喷油泵的构造和工作原理。

喷油泵的构造一般由泵体、凸轮、活塞、柱塞和配油部分等组成。

泵体是喷油泵的主体，一般由铸铁或铝合金制成。

泵体内部设置有柱塞孔和配油孔等，用于装配柱塞和配油部分。

凸轮是喷油泵的重要部件，其形状和凸轮轴上的凹口直接决定了油泵的工作规律。

凸轮一般由合金钢制成，通过凸轮轴的旋转带动柱塞运动。

柱塞是能在柱塞孔中往复运动的部件，它连接了凸轮和配油部分。

柱塞的表面光洁且精密，以减少与柱塞孔之间的摩擦。

一般都采用带油槽的柱塞，通过柱塞上的油槽和配油部分连通。

配油部分是将燃油从燃油箱引到喷油嘴的重要组成部分，一般由配油泵和配油针阀组成。

配油泵根据发动机的工况调节供油量的大小，配油针阀通过调整开启时间和开启量来控制燃油的喷量。

喷油泵的工作原理如下：1.吸油阶段：当活塞向上运动时，柱塞向下运动，配油部分的配油针阀开启，油泵的泵腔通过柱塞孔吸入燃油。

2.压油阶段：当活塞向下运动时，柱塞向上运动，配油部分的配油针阀关闭，使得配油部分与喷油嘴腔隔离。

同时，泵腔的燃油被柱塞推入高压油泵腔。

随着柱塞上升，泵腔压力逐渐升高。

3.喷油阶段：当柱塞上升到一定位置时，油泵的喷油嘴打开，高压燃油通过喷油嘴进入气缸内，与空气形成可燃混合气。

同时，油泵的喷油嘴关闭，阻止高压燃油的再次进入油泵。

4.回油阶段：当柱塞运动到最高位置时，分配部分的配油针阀再次开启，使得泵腔与配油部分连通，高压泵腔内的燃油被推回燃油箱，以准备进行下一次的喷油工作。

总结起来，喷油泵通过凸轮的驱动使柱塞运动，从而实现燃油的吸入、压油、喷油和回油等工作过程。

通过控制凸轮的形状和凸轮轴的旋转角度，可以精确控制燃油的喷量和喷射时间，以满足发动机不同工况下的要求。

这样可以保证燃油的均匀喷射，提高燃烧效率，提升发动机的性能和经济性。

p型喷油泵结构及工作原理
p型喷油泵是一种常见的柴油发动机燃油系统组件，它起着将
燃油从燃油箱输送到喷油嘴的作用。

下面我将从结构和工作原理两
个方面来全面解释。

首先，让我们来看p型喷油泵的结构。

p型喷油泵通常由柱塞、凸轮轴、配油泵、进油口、出油口、调速器等部件组成。

柱塞是p
型喷油泵的核心部件，它通过凸轮轴的转动实现往复运动，从而压
缩和释放燃油。

配油泵用于将燃油从燃油箱中吸入并输送至喷油嘴。

进油口是燃油进入p型喷油泵的通道，而出油口则是燃油从泵中输
出的通道。

调速器则用于控制柱塞的运动频率，从而调节燃油的供
给量。

其次，让我们来了解p型喷油泵的工作原理。

当发动机启动时，配油泵将燃油从燃油箱吸入，然后通过进油口输送至p型喷油泵。

柱塞在凸轮轴的作用下进行往复运动，其中一次运动压缩燃油，另
一次运动释放燃油。

释放的燃油经由出油口输送至喷油嘴，最终喷
入发动机燃烧室。

调速器可以根据发动机转速和负荷的变化来调节
柱塞的运动频率，从而实现燃油供给量的精确控制。

总的来说，p型喷油泵通过柱塞的往复运动和配油泵的输送作用，将燃油从燃油箱输送至喷油嘴，实现对发动机燃油供给的精确控制。

它的结构复杂，但工作原理简单清晰，是柴油发动机燃油系统中不可或缺的重要组成部分。

喷油泵结构与工作原理1■喷油泵功用功用：按照柴油机的运行工况和气缸工作顺序，以一定的规律适时、定量地向喷油器输送高压燃油。

2.使用要求各缸供油量相等；各缸供油提前角相同，误差小于0.5 °仁曲轴转角；各缸供油持续角一致；能迅速停止供油，以防止喷油器发生滴漏现象。

3.分类与系列(1)喷油泵的分类：喷油泵的结构型式较多，车用柴油机的喷油泵按作用原理不同，可分为三类：柱塞式喷油泵：这种喷油泵应用的历史较长，性能良好，工作可靠，为目前大多数汽车柴油机所采用。

喷油泵一喷油器：将喷油泵和喷油器合为一体，直接安装在发动机气缸盖上，可以消除高压油管带来的不利影响。

但要求在发动机上另加驱动机构。

PT燃油供给系统即属此类。

转子分配式喷油泵：这种喷油泵只有一对柱塞副，依靠转子的转动实现燃油的增压与分配。

它具有体积小、质量轻、成本低、使用方便等优点。

(2 )国产系列喷油泵喷油泵的系列化是以柱塞行程、泵缸中心距和结构型式为基础，再分别配以不同尺寸的柱塞，组成若干种在一个工作循环内供油量不等的喷油泵，形成几个系列，以满足各种柴油机的需要。

喷油泵的系列化有利于制造和维修。

国产喷油泵分为l、n、皿和A、B、P、Z等系列。

二、A型喷油泵1.喷油泵结构泵油机构：主要包括柱塞偶件、岀油阀偶件等供油量调节机构：齿条式油量调节机构或拨叉式油量调节机构驱动机构：凸轮轴和挺柱组件等喷油泵体：是泵油机构、供油量调节机构、驱动机构的安装基体，要求有足够的强度、刚度和良好的密封性；便于拆装、调整和维修。

2.A型泵工作过程吸油过程泵油过程回油过程3.泵油机构（1 ）柱塞偶件i）柱塞偶件组成：由柱塞套和柱塞组成，在使用中不可互换，柱塞偶件实现对燃油的增压2）工作原理吸油过程（左图）：柱塞由凸轮轴的凸轮驱动，当凸轮的凸起部分离开柱塞时，柱塞在柱塞弹簧的作用下下移，油腔容积增大，压力减小；当柱塞套上的径向进油孔露出时，低压油腔中的燃油便顺着进油孔流入泵腔泵油过程（中图）：当凸轮的凸起部分将柱塞顶起时，泵腔内的容积减小，压力增大，燃油顺着柱塞套上的径向油孔流回低压油腔；当柱塞上行到将柱塞套上的径向油孔完全堵上时，泵腔上的压力迅速增加；当此压力克服出油阀弹簧的预紧力时，出油阀上移；当出油阀上的减压环带离开阀座时，高压柴油便泵到高压油管中，经喷油器喷入气缸中回油过程（右图）：随着柱塞的继续上移，当柱塞上的斜槽与柱塞套上的径向油孔相通时，泵腔中的燃油便通过柱塞上的轴向油道，斜油道及柱塞套上的油孔流回到低压油腔，泵油停止（2）出油阀偶件岀油阀偶件由岀油阀和岀油阀座组成出油阀偶件位于柱塞偶件的上方，通过拧紧岀油阀紧座使两者的接触面保持密合。

柱塞式喷油泵喷油泵是柴油机燃料供给系中最重要的部件，被称为柴油机的心脏。

它的基本作用是定时定量地产生高压柴油。

柱塞式喷油泵种类繁多，国产汽车用喷油泵一般以其柱塞行程等参数不同分A 、B 、P 、Z 等系列。

下面以汽车使用较多的A 型喷油泵为例，介绍其基本结构与工作原理。

A 型喷油泵基本结构与工作原理：A 型喷油泵总体结构如图1所示。

由泵体5、泵油机构9、油量调节机构1、传动机构12、供油提前器13和润滑冷却系统等组成。

从滤清器过来的干净柴油从喷油泵进油螺钉2进入，产生高压后从出油阀压紧座4流出。

1.泵体 泵体是喷油泵的骨架，一般用铝合金铸造而成。

A 型泵的泵体是整体式，泵体侧面开有窗口，以便修理时调整各缸的喷油量。

2.泵油机构 泵油机构（图6-15）是喷油泵的核心，每缸有一组泵油机构，它主要由柱塞偶件（柱塞7和柱塞套5）、出油阀偶件（出油阀3和出油阀座4）、出油阀弹簧2、柱塞弹簧11等组成。

(1)柱塞偶件（图6-16）柱塞偶件由柱塞5和柱塞套1组成。

柱塞可在柱塞套内作往复运动，两者配合间隙极小，约在0.0018～0.003mm ，需经精密磨削加工或选配研磨而成，故称它们为偶件。

使用中不允许互换，如有损坏，应成对更换。

同时要求所使用的柴油要高度清洁，多次过滤。

柱塞套被压紧在泵体上，在其上部开有进回油孔2，有的柱塞套进回油孔是分开的，柱塞套装入喷油泵体后，定位螺钉即插入此槽内，以保证正确的安装位置，并防止工作中柱塞套发生转动。

1-出油阀压紧座 2-出油阀弹簧 3-出油阀 4-出油阀座 5-柱塞套 6-低压油腔 7-柱塞 8-喷油泵体 9-油量调节螺杆 10-油量调节套筒 11-柱塞弹簧 12-供油正时调节螺钉 13-定位滑块 14-凸轮轴 15-凸轮 16-挺柱体部件 17-柱塞弹簧下座 18-柱塞弹簧上座 19-齿圈 20-进回油孔 21-密封垫图6-15 喷油泵的泵油机柱塞在柱塞套中作往复运动。

喷油泵结构与工作原理喷油泵是一种将燃油送入燃烧室的设备，它通过一系列的结构和工作原理实现燃油的喷射。

以下是喷油泵的结构和工作原理的详细叙述。

喷油泵的结构：1.泵体：喷油泵的主要构件之一，它是一个金属外壳，内部有多个的孔和通道。

2.供油腔：也被称为泵腔，是泵体内部一个腔体，用于储存和供应燃油。

3.活塞：一个圆柱形的金属件，紧密地放置在供油腔内，可以在泵体内上下移动。

4.滑阀：一个具有特殊形状的金属件，通过连接消声器，连接到泵体上。

5.喷嘴：连接到泵体和燃烧室之间的通道，用于将喷油泵中的燃油喷入燃烧室。

6.调节阀：一个用于调节燃油压力和流量的装置，连接到泵体和喷嘴之间。

喷油泵的工作原理：1.启动：当发动机启动时，喷油泵通过凸轮轴的驱动，开始运转。

凸轮轴驱动柱塞向下运动。

2.燃油吸入：当柱塞向下移动时，活塞位于喷油泵的底部。

这时，泵体中的燃油进入供油腔。

3.压力建立：当柱塞继续向下运动时，滑阀关闭，阻止燃油从供油腔进入燃油箱。

同时，调节阀在泵体中产生高压。

4.燃油喷出：当柱塞到达底部死点时，喷油泵的压力将燃油注入喷嘴，喷嘴通过喷射孔向燃烧室喷油。

5.燃油泵卸压：当柱塞向上移动时，滑阀打开，允许燃油从供油腔进入燃油箱，同时压力也随之减小。

6.循环重复：柱塞继续上下移动，循环重复供油和喷油的过程，以满足发动机的燃油需求。

除了上述基本工作原理之外，一些现代喷油泵还包含压力调节阀、电磁阀等附属设备，以实现更精确的燃油控制。

总结：喷油泵是一种将燃油送入燃烧室的设备，它通过泵体、供油腔、活塞、滑阀、喷嘴和调节阀等组成。

喷油泵的工作原理是通过活塞的上下运动，控制燃油的进入和喷出，以满足发动机的燃油需求。

在发动机运转过程中，喷油泵不断重复供油和喷油的循环，以保持燃油的充足和稳定。

现代喷油泵还可配备一些附属设备，以提供更精确的燃油控制。
