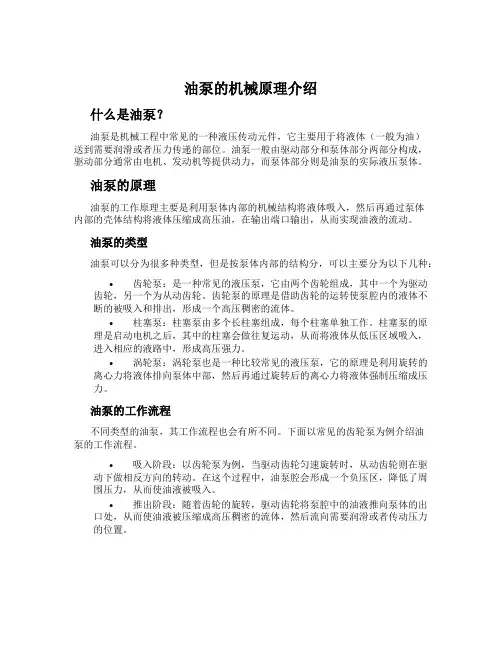

油泵的机械原理介绍什么是油泵？油泵是机械工程中常见的一种液压传动元件，它主要用于将液体（一般为油）送到需要润滑或者压力传递的部位。

油泵一般由驱动部分和泵体部分两部分构成，驱动部分通常由电机、发动机等提供动力，而泵体部分则是油泵的实际液压泵体。

油泵的原理油泵的工作原理主要是利用泵体内部的机械结构将液体吸入，然后再通过泵体内部的壳体结构将液体压缩成高压油，在输出端口输出，从而实现油液的流动。

油泵的类型油泵可以分为很多种类型，但是按泵体内部的结构分，可以主要分为以下几种：•齿轮泵：是一种常见的液压泵，它由两个齿轮组成，其中一个为驱动齿轮，另一个为从动齿轮。

齿轮泵的原理是借助齿轮的运转使泵腔内的液体不断的被吸入和排出，形成一个高压稠密的流体。

•柱塞泵：柱塞泵由多个长柱塞组成，每个柱塞单独工作。

柱塞泵的原理是启动电机之后，其中的柱塞会做往复运动，从而将液体从低压区域吸入，进入相应的液路中，形成高压强力。

•涡轮泵：涡轮泵也是一种比较常见的液压泵，它的原理是利用旋转的离心力将液体排向泵体中部，然后再通过旋转后的离心力将液体强制压缩成压力。

油泵的工作流程不同类型的油泵，其工作流程也会有所不同。

下面以常见的齿轮泵为例介绍油泵的工作流程。

•吸入阶段：以齿轮泵为例，当驱动齿轮匀速旋转时，从动齿轮则在驱动下做相反方向的转动。

在这个过程中，油泵腔会形成一个负压区，降低了周围压力，从而使油液被吸入。

•推出阶段：随着齿轮的旋转，驱动齿轮将泵腔中的油液推向泵体的出口处，从而使油液被压缩成高压稠密的流体，然后流向需要润滑或者传动压力的位置。

油泵的应用油泵广泛应用于各大行业中，主要用于液压系统、润滑系统等领域。

例如在机床行业中，油泵通常用于辅助加工工具地完成工艺形成，使得工具在切削过程中不断受到润滑、冷却和清洁。

在液压系统中，油泵则被用于多种液压元件（例如液压马达、液压缸等）的供油和控制。

结语总之，油泵是机械工程中非常重要的液压传动元件，它的应用对于各大行业的加工和维修都有着非常积极的作用。

喷油泵构造和工作原理喷油泵是内燃机燃油供给系统中的重要组成部分，它的构造和工作原理对于发动机的燃烧质量和工作稳定性有着重要影响。

下面将详细介绍喷油泵的构造和工作原理。

喷油泵的构造一般由泵体、凸轮、活塞、柱塞和配油部分等组成。

泵体是喷油泵的主体，一般由铸铁或铝合金制成。

泵体内部设置有柱塞孔和配油孔等，用于装配柱塞和配油部分。

凸轮是喷油泵的重要部件，其形状和凸轮轴上的凹口直接决定了油泵的工作规律。

凸轮一般由合金钢制成，通过凸轮轴的旋转带动柱塞运动。

柱塞是能在柱塞孔中往复运动的部件，它连接了凸轮和配油部分。

柱塞的表面光洁且精密，以减少与柱塞孔之间的摩擦。

一般都采用带油槽的柱塞，通过柱塞上的油槽和配油部分连通。

配油部分是将燃油从燃油箱引到喷油嘴的重要组成部分，一般由配油泵和配油针阀组成。

配油泵根据发动机的工况调节供油量的大小，配油针阀通过调整开启时间和开启量来控制燃油的喷量。

喷油泵的工作原理如下：1.吸油阶段：当活塞向上运动时，柱塞向下运动，配油部分的配油针阀开启，油泵的泵腔通过柱塞孔吸入燃油。

2.压油阶段：当活塞向下运动时，柱塞向上运动，配油部分的配油针阀关闭，使得配油部分与喷油嘴腔隔离。

同时，泵腔的燃油被柱塞推入高压油泵腔。

随着柱塞上升，泵腔压力逐渐升高。

3.喷油阶段：当柱塞上升到一定位置时，油泵的喷油嘴打开，高压燃油通过喷油嘴进入气缸内，与空气形成可燃混合气。

同时，油泵的喷油嘴关闭，阻止高压燃油的再次进入油泵。

4.回油阶段：当柱塞运动到最高位置时，分配部分的配油针阀再次开启，使得泵腔与配油部分连通，高压泵腔内的燃油被推回燃油箱，以准备进行下一次的喷油工作。

总结起来，喷油泵通过凸轮的驱动使柱塞运动，从而实现燃油的吸入、压油、喷油和回油等工作过程。

通过控制凸轮的形状和凸轮轴的旋转角度，可以精确控制燃油的喷量和喷射时间，以满足发动机不同工况下的要求。

这样可以保证燃油的均匀喷射，提高燃烧效率，提升发动机的性能和经济性。

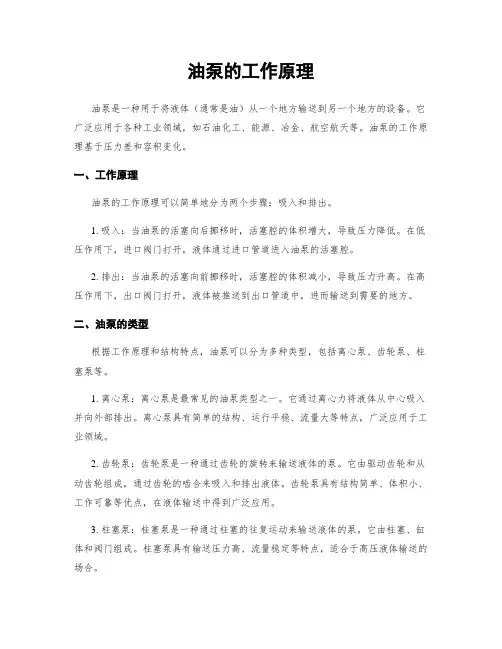

油泵的工作原理油泵是一种用于将液体（通常是油）从一个地方输送到另一个地方的设备。

它广泛应用于各种工业领域，如石油化工、能源、冶金、航空航天等。

油泵的工作原理基于压力差和容积变化。

一、工作原理油泵的工作原理可以简单地分为两个步骤：吸入和排出。

1. 吸入：当油泵的活塞向后挪移时，活塞腔的体积增大，导致压力降低。

在低压作用下，进口阀门打开，液体通过进口管道进入油泵的活塞腔。

2. 排出：当油泵的活塞向前挪移时，活塞腔的体积减小，导致压力升高。

在高压作用下，出口阀门打开，液体被推送到出口管道中，进而输送到需要的地方。

二、油泵的类型根据工作原理和结构特点，油泵可以分为多种类型，包括离心泵、齿轮泵、柱塞泵等。

1. 离心泵：离心泵是最常见的油泵类型之一。

它通过离心力将液体从中心吸入并向外部排出。

离心泵具有简单的结构、运行平稳、流量大等特点，广泛应用于工业领域。

2. 齿轮泵：齿轮泵是一种通过齿轮的旋转来输送液体的泵。

它由驱动齿轮和从动齿轮组成，通过齿轮的啮合来吸入和排出液体。

齿轮泵具有结构简单、体积小、工作可靠等优点，在液体输送中得到广泛应用。

3. 柱塞泵：柱塞泵是一种通过柱塞的往复运动来输送液体的泵。

它由柱塞、缸体和阀门组成。

柱塞泵具有输送压力高、流量稳定等特点，适合于高压液体输送的场合。

三、油泵的应用油泵在各个工业领域中有着广泛的应用。

1. 石油化工：在石油化工生产过程中，油泵用于输送原油、炼油产物、润滑油等各种液体。

2. 能源：在能源行业，油泵被用于输送煤矿瓦斯、天然气、液化石油气等能源介质。

3. 冶金：在冶金行业，油泵用于输送金属熔炼过程中的液体金属、冷却剂等。

4. 航空航天：在航空航天领域，油泵用于飞机发动机的润滑系统、燃油输送系统等。

四、油泵的维护和保养为了确保油泵的正常工作和延长使用寿命，需要进行定期的维护和保养。

1. 润滑：油泵的各个部件在工作过程中需要充分润滑，以减少磨擦和磨损。

定期检查润滑油的质量和量，并及时更换。

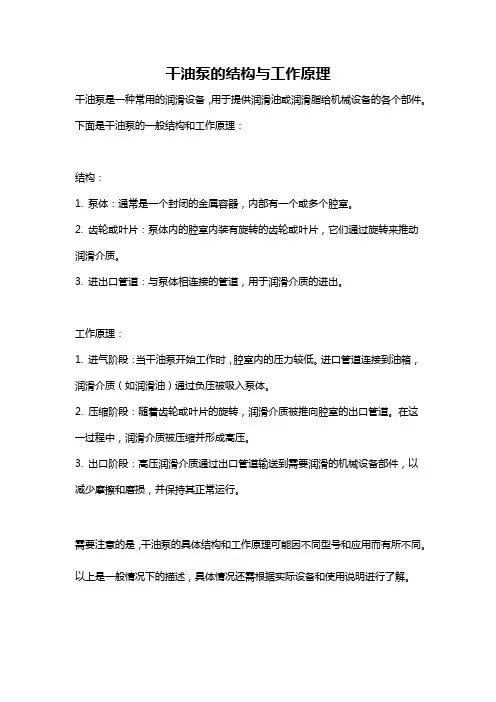

干油泵的结构与工作原理
干油泵是一种常用的润滑设备，用于提供润滑油或润滑脂给机械设备的各个部件。

下面是干油泵的一般结构和工作原理：
结构：
1. 泵体：通常是一个封闭的金属容器，内部有一个或多个腔室。

2. 齿轮或叶片：泵体内的腔室内装有旋转的齿轮或叶片，它们通过旋转来推动润滑介质。

3. 进出口管道：与泵体相连接的管道，用于润滑介质的进出。

工作原理：
1. 进气阶段：当干油泵开始工作时，腔室内的压力较低。

进口管道连接到油箱，润滑介质（如润滑油）通过负压被吸入泵体。

2. 压缩阶段：随着齿轮或叶片的旋转，润滑介质被推向腔室的出口管道。

在这一过程中，润滑介质被压缩并形成高压。

3. 出口阶段：高压润滑介质通过出口管道输送到需要润滑的机械设备部件，以减少摩擦和磨损，并保持其正常运行。

需要注意的是，干油泵的具体结构和工作原理可能因不同型号和应用而有所不同。

以上是一般情况下的描述，具体情况还需根据实际设备和使用说明进行了解。

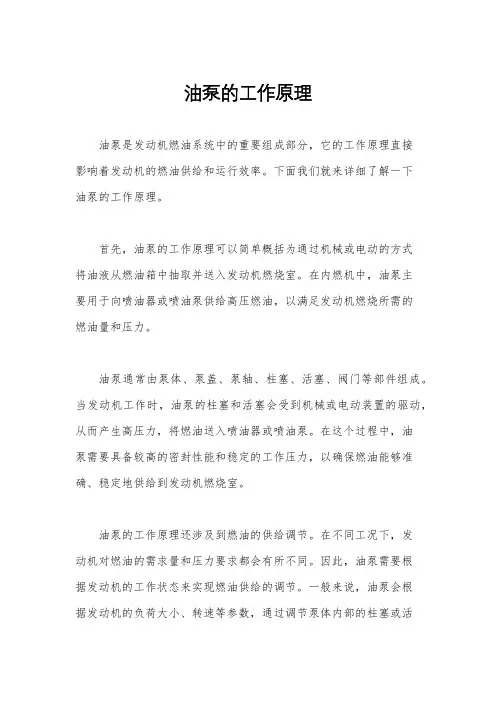

油泵的工作原理油泵是发动机燃油系统中的重要组成部分，它的工作原理直接影响着发动机的燃油供给和运行效率。

下面我们就来详细了解一下油泵的工作原理。

首先，油泵的工作原理可以简单概括为通过机械或电动的方式将油液从燃油箱中抽取并送入发动机燃烧室。

在内燃机中，油泵主要用于向喷油器或喷油泵供给高压燃油，以满足发动机燃烧所需的燃油量和压力。

油泵通常由泵体、泵盖、泵轴、柱塞、活塞、阀门等部件组成。

当发动机工作时，油泵的柱塞和活塞会受到机械或电动装置的驱动，从而产生高压力，将燃油送入喷油器或喷油泵。

在这个过程中，油泵需要具备较高的密封性能和稳定的工作压力，以确保燃油能够准确、稳定地供给到发动机燃烧室。

油泵的工作原理还涉及到燃油的供给调节。

在不同工况下，发动机对燃油的需求量和压力要求都会有所不同。

因此，油泵需要根据发动机的工作状态来实现燃油供给的调节。

一般来说，油泵会根据发动机的负荷大小、转速等参数，通过调节泵体内部的柱塞或活塞运动幅度来实现燃油供给的调节。

此外，油泵的工作原理还需要考虑到燃油的过滤和冷却。

燃油在运输过程中可能会受到杂质的污染，因此油泵通常还会配备过滤器，以确保向发动机供给的燃油清洁无污染。

同时，油泵还需要考虑到燃油的冷却问题，以防止燃油在输送过程中因温度过高而发生异常。

总的来说，油泵的工作原理涉及到燃油的抽取、供给、调节和保护等多个方面。

它直接关系到发动机的燃油供给和运行效率，因此对于汽车、船舶、飞机等各种内燃机设备来说，油泵都是至关重要的部件。

通过对油泵工作原理的深入了解，可以更好地维护和管理发动机的燃油系统，确保其正常、高效地运行。

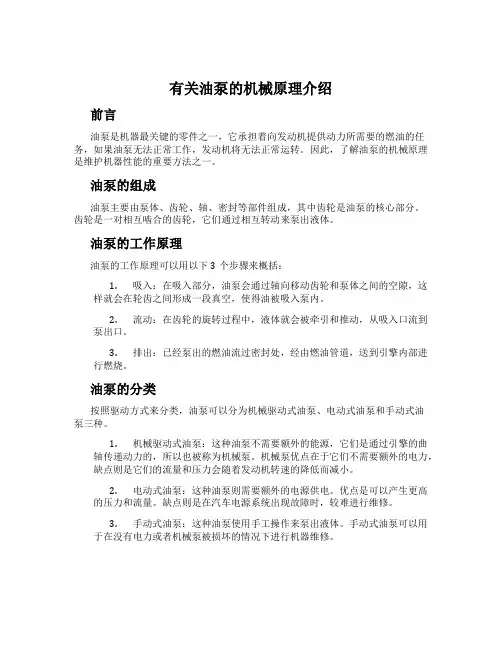

有关油泵的机械原理介绍前言油泵是机器最关键的零件之一，它承担着向发动机提供动力所需要的燃油的任务，如果油泵无法正常工作，发动机将无法正常运转。

因此，了解油泵的机械原理是维护机器性能的重要方法之一。

油泵的组成油泵主要由泵体、齿轮、轴、密封等部件组成，其中齿轮是油泵的核心部分。

齿轮是一对相互啮合的齿轮，它们通过相互转动来泵出液体。

油泵的工作原理油泵的工作原理可以用以下3个步骤来概括：1.吸入：在吸入部分，油泵会通过轴向移动齿轮和泵体之间的空隙，这样就会在轮齿之间形成一段真空，使得油被吸入泵内。

2.流动：在齿轮的旋转过程中，液体就会被牵引和推动，从吸入口流到泵出口。

3.排出：已经泵出的燃油流过密封处，经由燃油管道，送到引擎内部进行燃烧。

油泵的分类按照驱动方式来分类，油泵可以分为机械驱动式油泵、电动式油泵和手动式油泵三种。

1.机械驱动式油泵：这种油泵不需要额外的能源，它们是通过引擎的曲轴传递动力的，所以也被称为机械泵。

机械泵优点在于它们不需要额外的电力，缺点则是它们的流量和压力会随着发动机转速的降低而减小。

2.电动式油泵：这种油泵则需要额外的电源供电。

优点是可以产生更高的压力和流量。

缺点则是在汽车电源系统出现故障时，较难进行维修。

3.手动式油泵：这种油泵使用手工操作来泵出液体。

手动式油泵可以用于在没有电力或者机械泵被损坏的情况下进行机器维修。

油泵的使用过程中需注意的事项1.确认使用正确的油泵：使用错误类型的油泵有可能导致性能下降并可能损坏设备。

根据设备需求选择正确的油泵非常重要。

2.定期维护：油泵应该定期进行维护和保养，以确保它们的性能和可靠性，在使用过程中避免油尽而泵空的情况。

3.安装正确：安装应该遵守安全使用原则，在安装过程中应该落实悬挂和装配细节，避免过度紧固造成损坏。

结论油泵作为机器中重要的组成部分，需要通过理解油泵的机械原理来确保机器的优秀性能。

正确选择和使用油泵，遵守使用安全原则，和定期维护保养可以确保油泵的使用寿命和机器性能的最大化。

机油泵的作用是将油底壳里的机油经过增压后压送到机油滤清器和各润滑油道，以润滑发动机的各主要运动机件，并使机油得到滤清。

机油泵通常采用螺旋齿轮或曲轴前端驱动。

机油泵主要有齿轮式和转子式两类。

齿轮式机油泵又分外啮合齿轮式和内啮合齿轮式。

齿轮式机油泵工作原理：当发动机工作时，凸轮轴上的驱动齿轮带动机油泵的传动齿轮，使固定在主动齿轮轴上的主动齿轮旋转，从而带动从动齿轮作反方向的旋转，将机油从进油腔沿齿隙与泵壁送至出油腔。

进油腔处便形成低压而产生吸力，把油底壳内的机油吸进油腔。

由于主、从动齿轮不断地旋转，机油便不断地被压送到需要的部位。

转子式机油泵工作原理：转子式机油泵由驱动齿轮、内转子、外转子和泵壳等组成。

内转子固定在驱动轴上，外转子在泵壳内由泵壳支承轴承支撑，并且内、外转子相对位置固定，这样内、外转子的转速就相同。

由于内外转子的转速相同，对置的外转子各齿槽就在相对的内转子各齿槽内刚好作一半周长的转动，从而保证泵的吸油及压油过程能连续不断地进行。

总的来说，这两种机油泵都是利用容积变化产生压力差将低位的机油输送至高位的机油滤清器及各润滑部位，使其得到充分润滑。
