喷涂外观检验规范

喷漆质量检验标准（二）引言：喷漆质量检验标准是确保喷漆作业质量的重要依据。

本文将进一步介绍喷漆质量检验标准的相关内容。

通过制定统一的标准，可以确保喷漆作业的质量稳定、一致性和可靠性。

正文：一、表面平整度检验1. 检查被喷漆物体表面是否存在凹凸不平的情况。

2. 使用专用的测量仪器测量被喷漆表面的平整度。

3. 检查平整度是否满足相关标准要求。

4. 如发现平整度不符合标准要求，及时采取必要的修复措施。

5. 在喷漆作业之前，确保被喷漆物体表面平整度达到标准要求。

二、颜色一致性检验1. 检查喷漆前调制的颜料是否一致。

2. 使用标准色板进行颜色检验。

3. 检查喷漆后，被喷漆物体的颜色是否与标准色板一致。

4. 进行色差测量，确保被喷漆物体的颜色差异在允许范围内。

5. 如发现颜色不一致或超出允许范围的色差，及时调整和修复。

三、附着力检验1. 使用划格测试仪器进行附着力测试。

2. 检查喷漆后，涂层的附着力是否满足标准要求。

3. 根据测试结果进行分类评定，确定涂层的附着力等级。

4. 如发现附着力不达标，进行涂层修复或重新喷漆。

5. 在喷漆过程中，确保涂层与基材之间的附着力达到标准要求。

四、漆膜厚度检验1. 使用合适的测厚仪器测量漆膜厚度。

2. 对喷漆后的涂层进行均匀性检验，确认漆膜厚度的一致性。

3. 检查漆膜厚度是否符合相关标准要求。

4. 如发现漆膜厚度不符合要求，进行涂层修复或重新喷漆。

5. 在喷漆作业中，保证漆膜厚度达到标准要求，以确保喷漆质量的稳定性和可靠性。

五、环境适应性检验1. 在不同环境条件下，对喷漆后的涂层进行测试。

2. 检查涂层在高温、低温、湿度和紫外线等条件下的表现。

3. 确保涂层能够适应各种不同的环境要求。

4. 根据测试结果进行评定，并确定涂层的环境适应性等级。

5. 如发现涂层在特定环境下性能不佳，进行相关调整和修复，以提高涂层的环境适应性。

总结：喷漆质量检验标准的建立和实施对于确保喷漆作业的质量稳定和可靠性至关重要。

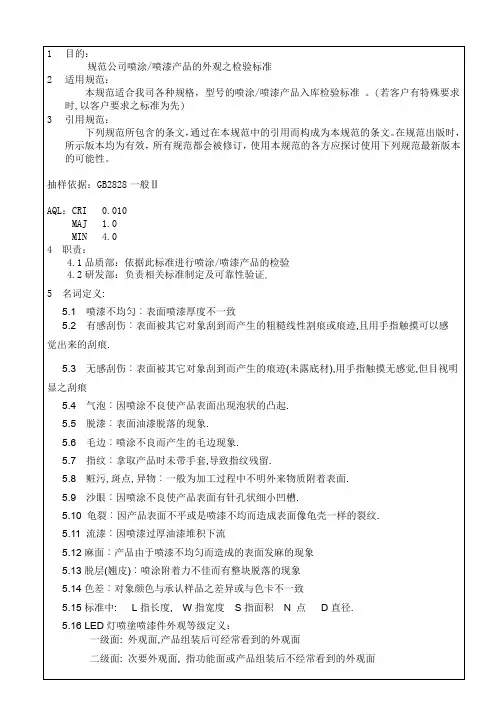

1目的：规范公司喷涂/喷漆产品的外观之检验标准2适用规范：本规范适合我司各种规格，型号的喷涂/喷漆产品入库检验标准。

(若客户有特殊要求时,以客户要求之标准为先)3引用规范：下列规范所包含的条文，通过在本规范中的引用而构成为本规范的条文。

在规范出版时，所示版本均为有效，所有规范都会被修订，使用本规范的各方应探讨使用下列规范最新版本的可能性。

抽样依据：GB2828一般ⅡAQL：CRI 0.010MAJ 1.0MIN 4.04 职责：4.1品质部：依据此标准进行喷涂/喷漆产品的检验4.2研发部：负责相关标准制定及可靠性验证.5 名词定义:5.1 喷漆不均匀︰表面喷漆厚度不一致5.2 有感刮伤︰表面被其它对象刮到而产生的粗糙线性割痕或痕迹,且用手指触摸可以感觉出来的刮痕.5.3 无感刮伤︰表面被其它对象刮到而产生的痕迹(未露底材),用手指触摸无感觉,但目视明显之刮痕5.4 气泡︰因喷涂不良使产品表面出现泡状的凸起.5.5 脱漆︰表面油漆脱落的现象.5.6 毛边︰喷涂不良而产生的毛边现象.5.7 指纹︰拿取产品时未带手套,导致指纹残留.5.8 赃污,斑点,异物︰一般为加工过程中不明外来物质附着表面.5.9 沙眼︰因喷涂不良使产品表面有针孔状细小凹槽.5.10 龟裂︰因产品表面不平或是喷漆不均而造成表面像龟壳一样的裂纹.5.11 流漆︰因喷漆过厚油漆堆积下流5.12麻面︰产品由于喷漆不均匀而造成的表面发麻的现象5.13脱层(翘皮)︰喷涂附着力不佳而有整块脱落的现象5.14色差︰对象颜色与承认样品之差异或与色卡不一致5.15标准中: L指长度, W指宽度S指面积N 点D直径.5.16 LED灯喷塗喷漆件外观等级定义：一级面: 外观面,产品组装后可经常看到的外观面二级面: 次要外观面, 指功能面或产品组装后不经常看到的外观面三级面: 非外观面, 指产品组装后看不到的外观面6 作业内容：6.1检验环境及条件:6.1.1被检测面与视线在45°~60°范围旋转.6.1.2照明条件︰40W日光灯,距灯高1M~1.2M,灯光流量为500~1200Lux,用眼睛与受检面成45°~60°左右.6.1.3视力要求；检验人员的视力(含矫正视力)必须在1.0以上.6.1.4目视距离: 人眼距离被视物体的距离为30cm.6.1.5检测时间︰一级面每一视面5—7秒,二级面每一视面3—5秒.6.2 LED灯喷涂/喷漆外观检验标准:不良项目判定标准判定等级一级面二级面三级面1.喷漆不均匀,少漆不允许不允许不定义Maj2.有感刮伤不允许刮伤S≦1.0mm2,L≦10mm,W≦0.1mm,允许N≦3条(不可露底材).其间距大于30mm不定义Maj3.无感刮伤刮伤面积S≦0.3 mm2,长度L≦5mm,宽度W≦0.1mm,允许N≦2,其间距大于15mm刮伤S≦1.0mm2,L≦10mm,W≦0.06mm,间距大于30MM允许N≦2条.不定义Min4.气泡不允许不允许不定义Maj5.脱漆不允许不允许不允许Cri6.毛边不允许毛边,毛刺不可超过0.2mm 不定义Min7.指纹,脏污不允许不允许不定义Min8.沙眼,斑点,异物D≦0.1mm,允许N≦5;D≦0.2mm,允许N≦2,其点间距必须要大于30mm,黑点不可有D≦0.2mm,允许N≦5;D≦0.3mm,允许N≦2其间距必须大于30mm;黑点不可有不定义Min9.龟裂不允许依检验条件不可明显看出不定义. Min10.流漆不允许不允许不定义. Maj11.麻面依检验条件不可明显看出依检验条件不可明显看出不定义. Min12.色差依检验条件不可明显看出依检验条件不可明显看出不定义Min13.毛胚首批或五批次抽2PCS去除表面漆层检验毛胚品质，标准依《压铸件检验规范》附着力在喷涂喷漆物体的表面以适当的力度（划痕以露出基体为准）用百格刀划10*10的小方格,然后用3M/600的胶纸粘在表面用手指下压使其完全粘紧,再以45度方向迅速拉起，测试5次其脱落面积不可超过5%.Cri膜厚使用膜厚仪探测喷涂产品表面,要求符合工程图纸和膜厚检验标准. Maj硬度用2H铅笔削成扁平,成45度用1KG的力在喷涂产品表面上划四到五条划痕然后用橡皮擦后不可有明显的划痕.Maj耐磨用橡皮以1kg的力,30mm的行程,速率为每分锺30次,来回拭擦50次不可有漆层脱落或变色现象.Maj耐酒精将95%的酒精用棉花沾湿用1KG的压力在其表面来回拭擦30~50次产品表面油漆不可有变色或脱漆现象.Maj盐雾用5%的盐水,温度为35℃,饱和器温度为40℃, 濆雾类型:间隔,倾斜15-30度,烤漆产品保持1000H不可有生锈现象.Cri高温高湿在高温高湿机中温度设置为70℃湿度为90%±2%保持6H烤漆层不可有起泡脱落且产品不能生锈现象.Maj耐冲击试验利用试验设备，用500克的法码从500mm的高度自由下落，表面涂膜不可有开裂、掉膜现象。

完整版)喷漆检验标准喷塑和喷漆检验标准本标准的目的是规范检验操作，发现和控制不良品，防止不良品转入下道工序，并为检验工作提供引导和接收标准。

本标准适用于外协制品进厂、本公司半成品和成品的检验接收，以及顾客退货的挑选检验。

在本标准中，A级表面指正常使用时可直接看到的主要表面，一般指产品的外露表面；B级表面指正常使用时观察不到但在特殊条件下可以直接看到的表面，一般指虽然是产品的外露表面，但使用过程中被其他物体遮盖或者高度超出正常可视范围的表面；C级表面指正常使用时观察不到且不可轻易观察到的表面，一般指设备的底面、框架的内表面等。

此表面的外观缺陷应合理而且不至于给客户觉得该产品质量不佳。

本标准还定义了浅划痕、深划痕、凹坑、凹凸痕、颗粒、挂具印、针孔、孔隙率、流痕、桔皮和露底等术语。

质量部负责不合格的发现、记录和标识，并组织处理不合格品；采购部负责外协不合格品与供应商的联络。

在外观检验方面，需要确认喷涂种类、颜色和图纸要求与客户、我司和供应商三方确认的色板是否一致。

产品喷涂表面外观在使用时要求100%进行检验，检验方式依据本标准。

外观缺陷包括缩孔、针孔、杂质点、漏底、涂层厚度明显不均、流泪、预处理不良有锈、表面有污斑、不光滑、不平整、桔皮、花斑和凹坑等。

颜色检验需要采用客户样件或经客户认可的签样，检验环境和方法需要符合本标准要求。

5.4.2进行目视检查时，环境中的天然散射光线或光照度不得低于2×40w的光源。

5.4.3检查距离应为500mm，即被测品与眼睛的距离。

5.4.4进行目视检查时，视角度应在45度到90度之间。

5.4.5不同等级的检查面应有不同的目视时间。

A级面约为15秒/面，B、C级面约为10秒/面。

涂膜附着力（划格实验）5.6涂膜附着力检验适用于基体金属为铁、钢、铝及铝合金。

5.6.1采用划格—胶带粘贴法进行漆膜附着力的测定，每批次可检验一件或两件。

如果不合格，可以进行加严检验。

5.6.2检验方法：使用锋利的刀片进行划格，刃口宽度要求为0.05mm，当刃口达到0.1mm时必须重新磨刃口。

喷漆外观质量检验标准（二）引言概述：喷漆外观质量检验标准是用来评估喷漆产品外观质量的标准，从而确保产品在外观方面达到一定的质量要求。

本文将介绍喷漆外观质量检验的五个主要方面，包括颜色一致性、涂层厚度、光泽度、漆面平整度和表面缺陷。

这些方面涵盖了评估喷漆外观质量的关键指标，有助于生产厂商和检验人员确保产品在外观方面达到客户的期望。

正文：一、颜色一致性1. 根据客户要求，确定喷漆产品的颜色标准。

2. 使用色差仪或人工目测方法，对喷漆产品颜色进行检测。

3. 比较检测结果与颜色标准的差异，判断颜色一致性是否合格。

4. 针对不合格的喷漆产品，进行调整或重新喷涂，直至达到颜色标准。

二、涂层厚度1. 使用涂层厚度仪测量喷漆产品的涂层厚度。

2. 根据客户要求，确定涂层厚度的上下限值。

3. 比较测量结果与上下限值，判断涂层厚度是否符合要求。

4. 针对不合格的喷漆产品，进行调整或重新喷涂，直至达到涂层厚度要求。

三、光泽度1. 使用光泽度计测量喷漆产品的光泽度。

2. 根据客户要求，确定光泽度的要求值。

3. 比较测量结果与要求值，判断光泽度是否符合要求。

4. 针对不合格的喷漆产品，进行调整或重新喷涂，直至达到光泽度要求。

四、漆面平整度1. 视觉检测喷漆产品的漆面平整度，检查有无凹凸不平、起皮等现象。

2. 使用手工方式或检测仪器，测量喷漆产品的平整度。

3. 根据客户要求，确定漆面平整度的标准。

4. 比较测量结果或视觉检测结果与标准，评估漆面平整度是否合格。

5. 针对不合格的喷漆产品，进行修复或重新喷涂，直至漆面平整度符合要求。

五、表面缺陷1. 视觉检测喷漆产品表面是否存在气泡、瑕疵等缺陷。

2. 使用放大镜或显微镜，对喷漆产品表面进行详细检查。

3. 根据客户要求，确定表面缺陷的允许数量和尺寸。

4. 比较检测结果与标准，判断表面缺陷是否在可接受范围内。

5. 针对有过多或大尺寸的表面缺陷的喷漆产品，进行修复或重新喷涂，以确保产品质量。
