QBZ-63＼80＼120／660(380)F局扇切换开关在新庄孜矿的使用

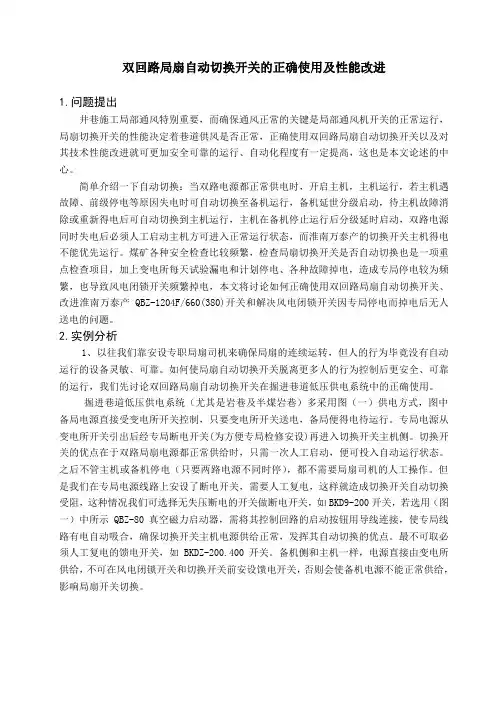

双回路局扇自动切换开关的正确使用及性能改进1.问题提出井巷施工局部通风特别重要，而确保通风正常的关键是局部通风机开关的正常运行，局扇切换开关的性能决定着巷道供风是否正常，正确使用双回路局扇自动切换开关以及对其技术性能改进就可更加安全可靠的运行、自动化程度有一定提高，这也是本文论述的中心。

简单介绍一下自动切换：当双路电源都正常供电时，开启主机，主机运行，若主机遇故障、前级停电等原因失电时可自动切换至备机运行，备机延世分级启动，待主机故障消除或重新得电后可自动切换到主机运行，主机在备机停止运行后分级延时启动，双路电源同时失电后必须人工启动主机方可进入正常运行状态，而淮南万泰产的切换开关主机得电不能优先运行。

煤矿各种安全检查比较频繁，检查局扇切换开关是否自动切换也是一项重点检查项目，加上变电所每天试验漏电和计划停电、各种故障掉电，造成专局停电较为频繁，也导致风电闭锁开关频繁掉电，本文将讨论如何正确使用双回路局扇自动切换开关、改进淮南万泰产QBZ-1204F/660(380)开关和解决风电闭锁开关因专局停电而掉电后无人送电的问题。

2.实例分析1、以往我们靠安设专职局扇司机来确保局扇的连续运转，但人的行为毕竟没有自动运行的设备灵敏、可靠。

如何使局扇自动切换开关脱离更多人的行为控制后更安全、可靠的运行，我们先讨论双回路局扇自动切换开关在掘进巷道低压供电系统中的正确使用。

掘进巷道低压供电系统（尤其是岩巷及半煤岩巷）多采用图（一）供电方式，图中备局电源直接受变电所开关控制，只要变电所开关送电，备局便得电待运行。

专局电源从变电所开关引出后经专局断电开关(为方便专局检修安设)再进入切换开关主机侧。

切换开关的优点在于双路局扇电源都正常供给时，只需一次人工启动，便可投入自动运行状态。

之后不管主机或备机停电（只要两路电源不同时停），都不需要局扇司机的人工操作。

但是我们在专局电源线路上安设了断电开关，需要人工复电，这样就造成切换开关自动切换受阻，这种情况我们可选择无失压断电的开关做断电开关，如BKD9-200开关，若选用（图一）中所示QBZ-80真空磁力启动器，需将其控制回路的启动按钮用导线连接，使专局线路有电自动吸合，确保切换开关主机电源供给正常，发挥其自动切换的优点。

井下局部扇风机“双风机、双电源”管理办法根据安监总煤矿〔2006〕251号文及煤电公司的要求，在局部扇风机供电“三专两闭锁”的基础上实行“双风机、双电源”。

根据现有装备情况及实际使用情况制定本办法。

一、已制定并要求继续执行的相关规章制度局部扇风机实行“双风机、双电源”与以前的关于局扇的各项规定并不冲突，只是更进一步的要求，因此应首先认真学习并严格落实以下规章制度：1、《井下检漏继电器跳闸试验实施细则》（矿字〔2005〕37号文，2006、2008年先后编入《电气管理制度汇编》中）；2、《三矿井下局扇供电“三专两闭锁”管理实施办法》（矿字〔2005〕101号文，2006、2008年修改后编入《电气管理制度汇编》中）;3、《三矿安全监测监控、通讯系统管理办法》（矿字〔2006〕21号文）；4、矿总工2006年10月5日签发的《关于加强我矿通风、瓦斯管理工作的通知》；5、矿总工2006年11月12日签发的《局扇管理及排放瓦斯有关规定》。

二、“双风机、双电源”设备安装、配套方案（一）变、配电系统我矿井下中央变电所及各采区变电所均形成高压双电源、单母线分列运行方式，各采区变电所均有1台风机专用变压器及其若干个风机专用低压馈电开关，双风机电源配置方案如下：1、每一处掘进工作面双风机的电源，其中主局扇按“三专”配置，备用局扇的电源可引自动力电源（闭锁开关电源侧），但该电源必须与采煤用电分开。

2、采煤工作面收尾回收前，通灭队要按掘进工作面一样的供电方式给回收工作面供电，必须安装“双风机、双电源”和风电、瓦斯电闭锁。

3、主、备局扇对应的高压电源不得引自同一变电所的同一高压母线段或不同变电所的同一分支线路（从中央变电所馈出线路而言）。

（二）风机开关与闭锁开关、瓦斯电闭锁1、风机开关：我矿现有双风机开关大部分为QBZ-2×80/660-SF型，还有2台QBZ1-315+2×80型。

2、闭锁开关：两种风机开关的风电、瓦斯电闭锁控制方式均为常开接点控制，与QBZ-2×80/660-SF型开关配套的闭锁开关的选型定为：暂时为QJZ-200安及以上真空启动开关，条件具备后尽快改为真空馈电开关或机运部指定开关。

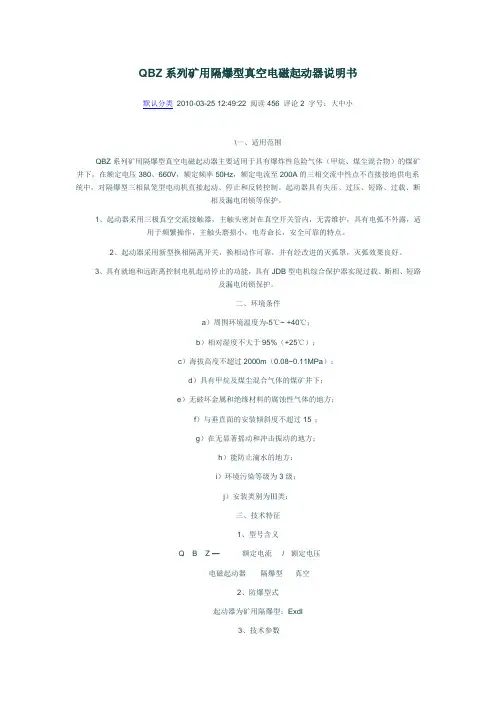

QBZ系列矿用隔爆型真空电磁起动器说明书默认分类2010-03-25 12:49:22 阅读456 评论2 字号：大中小\一、适用范围QBZ系列矿用隔爆型真空电磁起动器主要适用于具有爆炸性危险气体（甲烷、煤尘混合物）的煤矿井下，在额定电压380、660V，额定频率50Hz，额定电流至200A的三相交流中性点不直接接地供电系统中，对隔爆型三相鼠笼型电动机直接起动、停止和反转控制。

起动器具有失压、过压、短路、过载、断相及漏电闭锁等保护。

1、起动器采用三极真空交流接触器，主触头密封在真空开关管内，无需维护，具有电弧不外露，适用于频繁操作，主触头磨损小，电寿命长，安全可靠的特点。

2、起动器采用新型换相隔离开关，换相动作可靠，并有经改进的灭弧罩，灭弧效果良好。

3、具有就地和远距离控制电机起动停止的功能，具有JDB型电机综合保护器实现过载、断相、短路及漏电闭锁保护。

二、环境条件a）周围环境温度为-5℃~ +40℃；b）相对湿度不大于95%（+25℃）；c）海拔高度不超过2000m（0.08~0.11MPa）；d）具有甲烷及煤尘混合气体的煤矿井下；e）无破坏金属和绝缘材料的腐蚀性气体的地方；f）与垂直面的安装倾斜度不超过15°；g）在无显著摇动和冲击振动的地方；h）能防止滴水的地方；i）环境污染等级为3级；j）安装类别为Ⅲ类；三、技术特征1、型号含义Q B Z —额定电流 / 额定电压电磁起动器隔爆型真空2、防爆型式起动器为矿用隔爆型：ExdI3、技术参数3.1、本体主要技术数据见表1表13.2、JDB电机综合保护主要技术性能及整定见表23.2.1过载保护特性如表2JDB电流整定表表2-1注：JDB33#线是漏电闭锁线，使用时应和开关电压相符。

表2-23.2.2断相保护特性如表33.2.3短路保护特性如表43.2.4漏电闭锁起动器应具有漏电闭锁保护功能，当主电路对地绝缘电阻降到表5动作值以下时，应实现主电路漏电闭锁，当上升到动作值的1.5倍时，应解除主电路漏电闭锁。
