常用电工工具及仪表使用

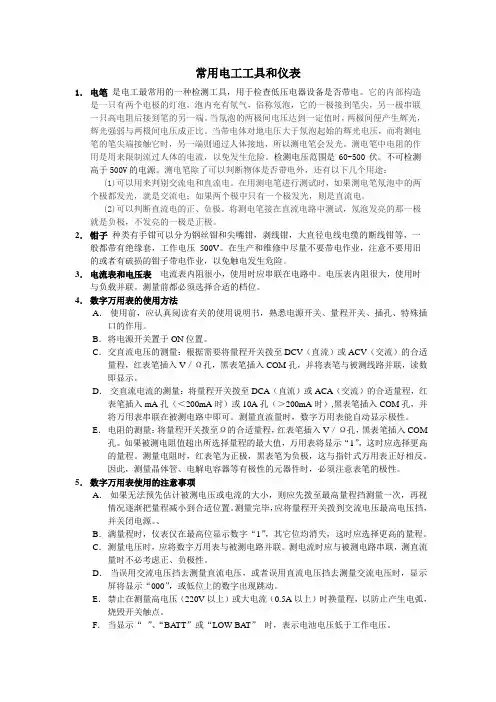

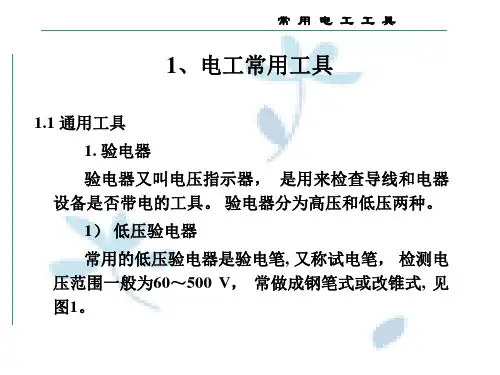

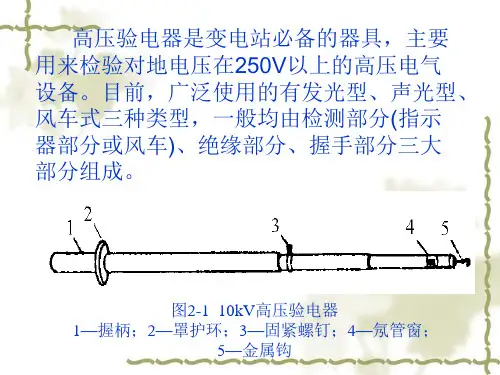

常用电工工具和仪表1．电笔是电工最常用的一种检测工具，用于检查低压电器设备是否带电。

它的内部构造是一只有两个电极的灯泡，泡内充有氖气，俗称氖泡，它的一极接到笔尖，另一极串联一只高电阻后接到笔的另一端。

当氖泡的两极间电压达到一定值时，两极间便产生辉光，辉光强弱与两极间电压成正比。

当带电体对地电压大于氖泡起始的辉光电压，而将测电笔的笔尖端接触它时，另一端则通过人体接地，所以测电笔会发光。

测电笔中电阻的作用是用来限制流过人体的电流，以免发生危险。

检测电压范围是60-500伏。

不可检测高于500V的电源。

测电笔除了可以判断物体是否带电外，还有以下几个用途：(1)可以用来判别交流电和直流电。

在用测电笔进行测试时，如果测电笔氖泡中的两个极都发光，就是交流电；如果两个极中只有一个极发光，则是直流电。

(2)可以判断直流电的正、负极。

将测电笔接在直流电路中测试，氖泡发亮的那一极就是负极，不发亮的一极是正极。

2．钳子种类有手钳可以分为钢丝钳和尖嘴钳，剥线钳，大直径电线电缆的断线钳等，一般都带有绝缘套，工作电压500V。

在生产和维修中尽量不要带电作业，注意不要用旧的或者有破损的钳子带电作业，以免触电发生危险。

3．电流表和电压表电流表内阻很小，使用时应串联在电路中。

电压表内阻很大，使用时与负载并联。

测量前都必须选择合适的档位。

4．数字万用表的使用方法A．使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用。

B．将电源开关置于ON位置。

C．交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。

D．交直流电流的测量：将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA孔（＜200mA时）或10A孔（＞200mA时）,黑表笔插入COM孔，并将万用表串联在被测电路中即可。

测量直流量时，数字万用表能自动显示极性。

常用电工工具及仪表使用概述引言在电工领域工作，使用适宜的工具和仪器是非常重要的。

本文将介绍一些常用的电工工具和仪表，以及它们的使用方法和本卷须知，帮助电工人员更好地完成工作任务。

1. 根本电工工具1.1 绝缘螺丝刀绝缘螺丝刀是电工工具中常用的一个工具，它具有绝缘柄，以防止电工在操作电器时触电。

在使用绝缘螺丝刀时，需要注意保持刀尖的锋利度，以确保能够轻松拧动螺丝。

1.2 钳子钳子是电工工具中必备的工具之一，常用的有长钳、尖嘴钳和剥线钳等。

在使用钳子时，需要注意保持钳口的清洁，防止在使用过程中滑脱。

1.3 电工剪刀电工剪刀是一种专门用于剪切电线和电缆的工具。

在使用电工剪刀时，需要保持剪刀的刃口锋利，并注意防止剪断过粗的电线，以免损坏剪刀。

1.4 起子起子也是电工常用的工具之一，常见的有十字起子和平头起子。

在使用起子时，需要选择适宜的起子尺寸，防止使用不适宜的起子导致损坏螺丝口。

2. 测量仪表2.1 万用表万用表是电工常用的测量仪表之一，它可以测量电压、电流和电阻等参数。

在使用万用表时，需要选择适宜的测量量程，并注意将测量笔正确接入被测电路。

2.2 夹式电流表夹式电流表是一种便于测量电流的工具，它可以通过夹住电线直接测量电流的大小。

在使用夹式电流表时，需要选择适宜的量程，并确保夹头夹住电线牢固可靠。

2.3 真有效值电压表真有效值电压表可以准确测量交流电压的有效值，它在电器维修和安装中非常实用。

在使用真有效值电压表时，需要选择适宜的量程，并确保电压表正确接入电路。

3. 本卷须知在使用电工工具和仪表时，需要注意以下事项： - 选择适宜的工具和仪表，不要使用不适宜的工具； - 在使用绝缘螺丝刀和夹式电流表时，确保其绝缘性能良好，防止触电事故的发生； - 保持工具和仪表的清洁和锋利度，以确保操作的精确性和平安性； - 在测量电压和电流时，首先确认电路处于平安状态，并采取必要的防护措施； - 在使用仪表前，务必仔细阅读并遵守使用说明书和操作规程。

电工操作常用必备5大工具本文介绍几种电工常用的仪器仪表和使用方法，主要有万用表、欧姆表、电压表、电流表、电阻测量仪等的简单介绍。

勹万用表万用表能测量直流电流、直流电压、交流电压和电阻等，有的还可以测量功率、电感和电容等，是电工最常用的仪表之—。

1、万用表的使用方法(1)、端钮（或插孔）选择要正确红色表笔连接线要接到红色端钮上（或标有II+I I号插孔内），黑色表笔的连接线应接到黑色端钮上（或接到标有'—”号插孔内），有的万用表备有交直流2500伏使用方法：1、拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接, "、02、将两根接地棒分别插入地面400mm深，—根离接地体40m远，另—根离接地体20m远。

3、把摇表置于接地体近旁平整的地方，然后进行接线。

(1)用—根连接线连接表上接线桩E和接地装置的接地体E'。

(2)用一根连接线连接表上接线桩C和离接地体40m远的的接地棒C'。

(3)用一根连接线连接表上接线桩P和离接地体20m远的接地棒P'。

4、根据被测接地体的接地电阻要求，调节好粗调旋钮（上有三档可调范围）。

5、以约120转／分钟的速度均匀地摇动摇表。

当表针偏转时，随即调节微调拨盘，直至表针居中为止。

以微调拨盘调定后的读数，去乘以粗调定位倍数，即是被测接地体的接地电阻。

例如微调读数为0.6I粗调的电阻定位倍数是10,则被测的接地电阻是60。

6、为了保证所测接地电阻值的可靠，应改变方位重新进行复测。

取几次测得值的平均值作为接地体的接地电阻。

广播百科雷汰2020玉甘口、立帛土咨、 A.一、" I百、八告广播百科豪米润为什么我国电网夺流申，导SOHz?广播百科001—100期。

常用电工工具和电工仪表的使用1、电工仪表一、电工仪表类型常用直读式电工仪表：磁电式、电磁式和电动式。

（整流、电子、感应等）。

组成：①.产生转动转矩部分；②.产生阻转矩部分；③.阻尼器。

原理：转动转矩与测量电量（电流）成正比（电流的电磁作用）；阻转矩与指针偏转角度成正比（弹簧弹性）；阻尼器只有在指针转动过程才起作用，其作用是使指针迅速稳定，避免振荡，缩短测量时间。

1）磁电式仪表磁电式仪表没工作（没有电）时也有磁场。

螺旋弹簧作用：①.引入电流；②.产生阻转矩。

阻尼器：铝框（原理与异步机鼠笼转子相似）。

特点：刻度均匀、灵敏度和准确度高、阻尼器消耗能量少，受外界磁场干扰小；但只能测量直流、价格较高、易过载。

2）电磁式仪表；原理：固定（定子）与可动（转子）铁片被线圈流过电流磁化，产生推斥力。

螺旋弹簧：只产生阻转矩（不承受电流）。

阻尼器：空气阻尼器。

特点：可测交、直流，通过电流大，构造简单，价格低；但刻度不均，易受外界磁场影响，精度低。

3）电动式仪表。

原理：固定线圈产生磁场，可动线圈流过电流受到电动力作用。

螺旋弹簧作用：①.引入电流；②.产生阻转矩。

（空气阻尼器）。

特点：可测直、交流（测功率、功功率因数），无铁心准确度高；但受外磁场影响大，过载能力小。

二、电流和电压的测量1）电流的测量接线：串联在电路中。

扩程：磁电式采用并联低阻值的分流器（∵是直流、且允许通过电流小）；电磁式则采用电流互感器（∵是交流，表头和分流器中流过的电流并不能严格与它们的电阻值成比例关系——有电感因素，因此并联分流器测量不准确）。

2）电压的测量接线：与被测电路并联。

伏特计的电阻值要求很大（越大、对被测电路影响越小）。

由于表头电阻值通常不大。

因此必须串联高阻值的倍压器限制电流。

扩程：不论是磁电式还是电磁式都可通过串联高阻值的倍压器进行扩程。

测量交流电的电磁式仪表利用电压互感器扩程也应串联倍压器限流。

三、功率的测量1）单相交流和直流功率的测量接线应注意极性，若有一个极性接反，指针受力变反，不能读出功率的数值。

电工工具及仪表的使用教案第一章：电工工具概述1.1 电工工具的分类与作用1.2 常用电工工具的识别与使用方法1.3 电工工具的安全使用与维护第二章：测量工具及使用2.1 电流表、电压表的使用方法2.2 钳形电流表、高压测量仪的使用方法2.3 电能表、万用表的使用方法第三章：电工常用仪表设备3.1 电工仪表的分类与作用3.2 兆欧表、绝缘电阻表的使用方法3.3 电桥、示波器的使用方法第四章：常用电工测量方法4.1 电流测量、电压测量的方法与注意事项4.2 电阻测量、电容测量、电感测量的方法与注意事项4.3 功率测量、电能测量的方法与注意事项第五章：电工工具与仪表的选用及维护5.1 电工工具与仪表的选择原则5.2 电工工具与仪表的使用与维护方法5.3 电工工具与仪表的常见故障与排除方法第六章：安全用电与急救知识6.1 电工安全用电的基本原则6.2 触电事故的预防与处理6.3 电工常用的安全防护设备6.4 电气火灾的预防与扑救方法6.5 电工事故的急救处理方法第七章：电缆与电线的选择与敷设7.1 电缆与电线的类型及性能7.2 电缆与电线的选择原则7.3 电线敷设的方法与注意事项7.4 电缆接头的制作与维护7.5 电缆线路的检查与维护第八章：变压器的识别与使用8.1 变压器的工作原理与类型8.2 变压器的结构与性能8.3 变压器的识别与检测方法8.4 变压器的安装与维护方法8.5 变压器常见故障与处理方法第九章：电动机的识别与使用9.1 电动机的类型与结构9.2 电动机的工作原理与性能9.3 电动机的识别与检测方法9.4 电动机的安装与维护方法9.5 电动机常见故障与处理方法第十章：照明设备及其控制10.1 照明设备的选择与安装10.2 常用照明控制设备的使用方法10.3 照明线路的敷设与维护10.4 节能照明设备及其应用10.5 照明设备常见故障与处理方法第十一章：电工常用元器件识别与检测11.1 电阻、电容、电感的识别与检测11.2 交流接触器、继电器的识别与检测11.3 断路器、熔断器的识别与检测11.4 电子元件的识别与检测11.5 元器件故障分析与更换方法第十二章：低压配电设备的安装与维护12.1 低压配电柜的安装与调试12.2 开关柜、配电盘的安装与维护12.3 漏电保护器、断路器的安装与调试12.4 电气线路的检查与故障排除12.5 低压配电设备的安全操作与维护第十三章：电气控制线路的设计与调试13.1 电气控制线路的设计原则与方法13.2 控制电路图的阅读与绘制13.3 电气控制设备的安装与调试13.4 常用控制电路的应用与分析13.5 电气控制线路的故障诊断与维修第十四章：PLC控制系统的设计与应用14.1 PLC的基本工作原理与结构14.2 PLC编程软件的使用方法14.3 PLC控制系统的设计与调试14.4 PLC控制系统与传统控制系统的比较14.5 PLC控制系统的维护与故障处理第十五章：现代电工技术与新兴领域15.1 智能电网与分布式能源15.2 电动汽车与充电设施15.3 物联网技术与电工应用15.4 节能技术及其在电工领域的应用15.5 电工领域的未来发展趋势与挑战重点和难点解析本文主要介绍了电工工具及仪表的使用、测量工具及使用、电工常用仪表设备、常用电工测量方法、电工工具与仪表的选用及维护、安全用电与急救知识、电缆与电线的选择与敷设、变压器的识别与使用、电动机的识别与使用、照明设备及其控制、电工常用元器件识别与检测、低压配电设备的安装与维护、电气控制线路的设计与调试、PLC控制系统的设计与应用以及现代电工技术与新兴领域等十五个章节的内容。

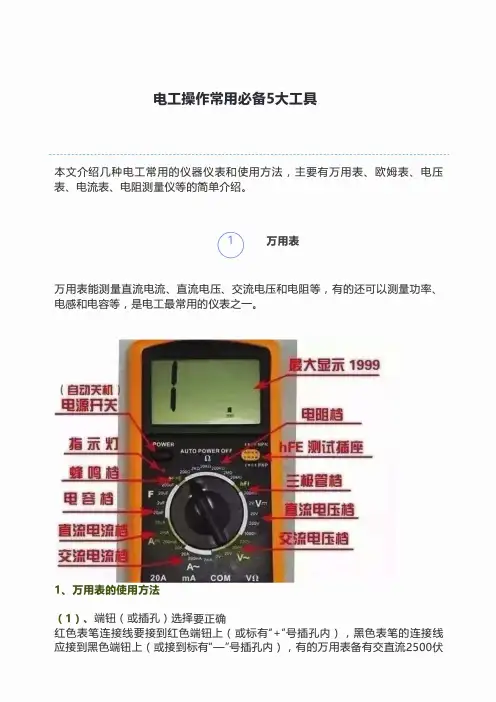

电工必备的5大工具另附操作详解
本文介绍几种电工常用的仪器仪表和使用方法，主要有万用表、欧姆表、电压表、电流表、电阻测量仪等的简单介绍。

一、万用表
万用表能测量直流电流、直流电压、交流电压和电阻等，有的还可以测量功率、电感和电容等，是电工最常用的仪表之一。

1、万用表的使用方法
(1)、端钮(或插孔)选择要正确
红色表笔连接线要接到红色端钮上(或标有“+”号插孔内)，黑色表笔的连接线应接到黑色端钮上(或接到标有“—”号插孔内)，有的万用表备有交直流2500伏的测量端钮，使用时黑色测试棒仍接黑色端钮(或“—”的插孔内)，而红色测试棒接到2500伏的端钮上(或插孔内)。

(2)、转换开关位置的选择要正确
根据测量对象将转换开关转到需要的位置上。

如测量电流应将转换开关转到相应的电流档，测量电压转到相应的电压档。

有的万用表面板上有两个转换开关，一个选择测量种类，另一个选择测量量程。

使用时应先选择测量种类，然后选择测量量程。

(3)、量程选择要合适
根据被测量的大致范围，将转换开关转至该种类的适当量程上。

测量电压或电流时，最好使指针在量程的二分之一到三分之二的范围内，读数较为准确。

(4)、正确进行读数
在万用表的标度盘上有很多标度尺，它们分别适用于不同的被测对象。

因此测量时，在对应的标度尺上读数的同时，也应注意标度尺读数和量程档的配合，以避免差错。

(5)、欧姆档的正确使用。
