暖气安装技术交底

一、交底对象

所有参与暖气管道焊接施工的施工人员、管理人员及现场监理人员。

二、交底目的

确保暖气管道焊接施工过程中的安全，预防安全事故的发生，保障施工人员的生命财产安全。

三、交底时间

[填写具体日期]

四、交底内容

1. 安全常规教育

1.1 施工人员必须接受入场前的安全教育，考试合格后，成绩造册登记，方能上岗。

1.2 施工人员进入现场必须佩戴合格的安全帽，系好帽带，锁好扣带。

1.3 施工人员严禁穿拖鞋、赤背（女职工禁止穿高跟鞋）。

1.4 施工现场禁止吸烟、追逐打闹，禁止酗酒后进入施工现场。

1.5 施工人员必须遵守国家的法律、法规和企业的规章制度以及劳动纪律。

2. 焊接作业安全

2.1 焊接作业前，必须检查确认焊机性能良好，焊工持有效证件上岗，开用火证，并设立防火设施。

2.2 电焊机要做到上盖下垫（防雨、防晒、防砸），要有漏电保护节能器，双线到位，二次线不得超过30米。焊把线不得有破损和裸露现象。

2.3 焊接区域周围易燃易爆物品必须清理干净，防止火灾事故发生。

2.4 焊接过程中，地面必须有旁站人员，如有危险立即通知焊工，防止安全事故发生。

2.5 电焊工要正确使用劳动保护用品，穿工作服、绝缘鞋，戴绝缘手套、护目镜。 3. 运输与搬运安全

3.1 管道运输工具必须符合要求，在运输过程中必须把管道捆绑牢固，防止掉下伤人。

3.2 在卸料过程中一定要注意安全，防止货物滑落或倾倒。

3.3 人力搬运时，起落要一致，通过沟、井，要搭马道，不得负重跨越。

4. 现场环境安全

4.1 露天沟槽内管道安装，首先要检查沟槽的深度、宽度是否符合技术交底要求，该放坡的要按比例放坡，不得偷工减料，违章作业。

4.2 现场挖掘管沟或深坑时，应根据土质情况加设挡土板，防止倒塌。如土质不良，管坑深满1m时，均应采用支撑或斜坡，地沟或深坑必须设置明显标志。

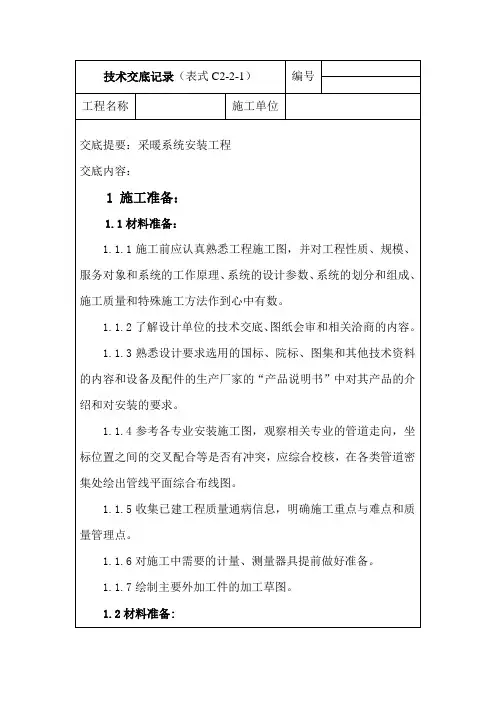

技术交底记录（表式C2-2-1） 编号

工程名称 施工单位

交底提要：采暖系统安装工程

交底内容：

1 施工准备：

1.1材料准备：

1.1.1施工前应认真熟悉工程施工图，并对工程性质、规模、服务对象和系统的工作原理、系统的设计参数、系统的划分和组成、施工质量和特殊施工方法作到心中有数。

1.1.2了解设计单位的技术交底、图纸会审和相关洽商的内容。

1.1.3熟悉设计要求选用的国标、院标、图集和其他技术资料的内容和设备及配件的生产厂家的“产品说明书”中对其产品的介绍和对安装的要求。

1.1.4参考各专业安装施工图，观察相关专业的管道走向，坐标位置之间的交叉配合等是否有冲突，应综合校核，在各类管道密集处绘出管线平面综合布线图。

1.1.5收集已建工程质量通病信息，明确施工重点与难点和质量管理点。

1.1.6对施工中需要的计量、测量器具提前做好准备。

1.1.7绘制主要外加工件的加工草图。

1.2材料准备: 本工程主要材料采用DN100～DN15的焊接钢管、管件、铸铁闸阀和高压铸铁四柱813型散热器。

所有材料应符合设计要求并不得有砂眼、裂纹、锈蚀等现象。

其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、焊条等，选用时应符合要求。

1.3机具准备：

本工程使用的主要机具有：套丝机、砂轮锯、煨弯机、电焊机、电钻、冲击钻、电锤、电动或手动试压泵等；

本工程使用的主要工具有：压力案、台虎钳、套丝板、管钳、活扳子、手锯、手锤、电气焊工具、铸铁散热器组对架子、对丝钥匙、铁刷子、丝锥等；

本工程使用的主要量具有：水平尺、钢卷尺、线坠、压力表、粉笔、小线等。

1.4劳动力安排:

施工人员应用工手续齐全，焊工应持有焊工证，技工应不少于总人数的70%。

1.5作业条件:

1.5.1地沟内的干管应在地沟清理干净，安装好托吊、卡架，未盖沟盖板前安装；位于楼板下及顶层的干管应在结构进入安装层的一层以上后安装。

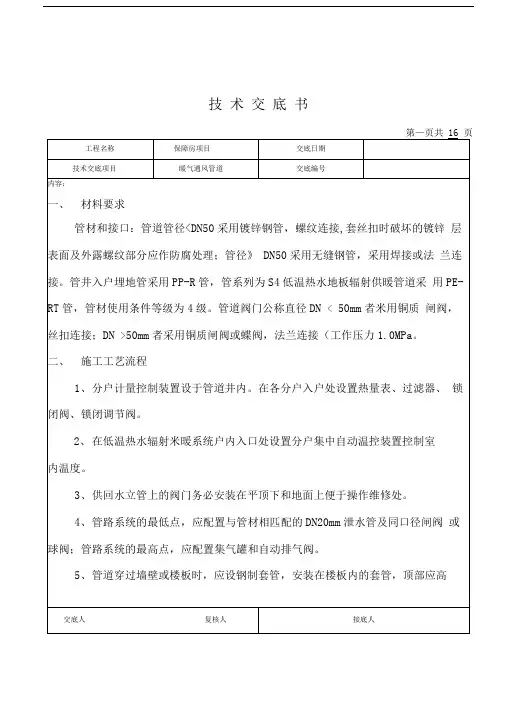

技 术 交 底 书

第—页共 16 页

工程名称 保障房项目 交底日期

技术交底项目 暖气通风管道 交底编号

内容：

一、 材料要求

管材和接口：管道管径50mm者采用铜质闸阀或蝶阀，法兰连接（工作压力1.0MPa。

二、 施工工艺流程

1、 分户计量控制装置设于管道井内。在各分户入户处设置热量表、过滤器、 锁闭阀、锁闭调节阀。

2、 在低温热水辐射米暖系统户内入口处设置分户集中自动温控装置控制室

内温度。

3、 供回水立管上的阀门务必安装在平顶下和地面上便于操作维修处。

4、 管路系统的最低点，应配置与管材相匹配的DN20mm泄水管及同口径闸阀 或球阀；管路系统的最高点，应配置集气罐和自动排气阀。

5、 管道穿过墙壁或楼板时，应设钢制套管，安装在楼板内的套管，顶部应高

交底人 复核人 接底人

工程名称 保障房项目 交底日期

技术交底项目 暖气通风管道 交底编号

内容:

出装饰地面20mm （卫生间及厨房内为50mm）,底部与楼板相平。管道穿墙时，套 管两端与墙的饰面相平。

6、 管道不得穿越排烟道，回水干管及连接支管遇柱（含暗柱）应绕柱弯。

7、 管道标高以管中心计，管道穿过基础，剪力墙，墙壁和楼板时，施工单位应 配合土建预留孔洞。

8卫生间地面供暖不足的，由浴霸辅助供暖，浴霸总供热量为500W。

1. 管道分、集水器及连接件的外观质量应符合 << 地面辐射供暖技术规

程 >>JGJ142-200仲 4.3条 的要求。

2. 隔热层为发泡水泥，其物理性能应符合《地面辐射供暖工程用发泡水泥绝 热层、水泥砂浆填充层技术规程》，发泡水泥干体积密度为400（kg）,当位于楼板上 部时，厚度不小于40mm;当位于土壤上部时，厚度不小于50mm;当位于与室外空气 相邻的地板上部时，厚度不小于60mm；图纸中有注明的，以图纸标注厚度为准。

3. 加热管的弯曲半径不应小于6倍的管外径；埋设于填充层内的管道不应有接

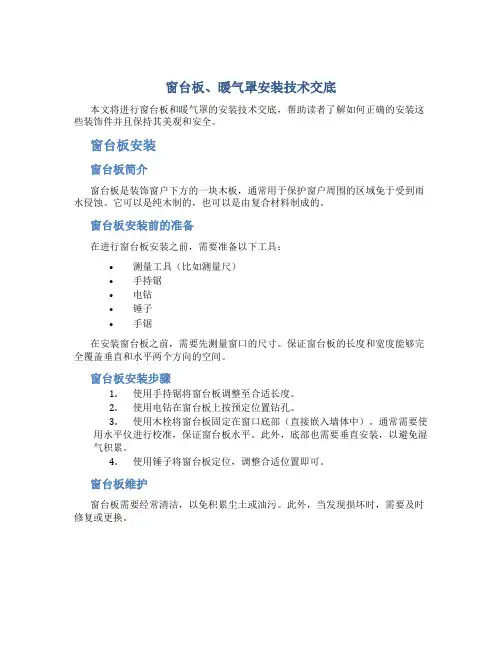

窗台板、暖气罩安装技术交底

本文将进行窗台板和暖气罩的安装技术交底，帮助读者了解如何正确的安装这些装饰件并且保持其美观和安全。

窗台板安装

窗台板简介

窗台板是装饰窗户下方的一块木板，通常用于保护窗户周围的区域免于受到雨水侵蚀。它可以是纯木制的，也可以是由复合材料制成的。

窗台板安装前的准备

在进行窗台板安装之前，需要准备以下工具：

• 测量工具（比如测量尺）

• 手持锯

• 电钻

• 锤子

• 手锯

在安装窗台板之前，需要先测量窗口的尺寸。保证窗台板的长度和宽度能够完全覆盖垂直和水平两个方向的空间。

窗台板安装步骤

1. 使用手持锯将窗台板调整至合适长度。

2. 使用电钻在窗台板上按预定位置钻孔。

3. 使用木栓将窗台板固定在窗口底部（直接嵌入墙体中）。通常需要使用水平仪进行校准，保证窗台板水平。此外，底部也需要垂直安装，以避免湿气积累。

4. 使用锤子将窗台板定位，调整合适位置即可。

窗台板维护

窗台板需要经常清洁，以免积累尘土或油污。此外，当发现损坏时，需要及时修复或更换。 暖气罩安装

暖气罩简介

暖气罩是一种罩在暖气片上的装饰物。它可以让暖气片更加美观，而且有助于减少热量的浪费。通常，暖气罩是由木材或金属制成的。

暖气罩安装前的准备

在进行暖气罩安装之前，需要准备以下工具：

• 测量工具（比如测量尺）

• 手持锯

• 电钻

• 锤子

• 手锯

在安装暖气罩之前，需要先测量暖气片的尺寸。确保暖气罩的长度和宽度能够完全覆盖暖气片的表面。

暖气罩安装步骤

1. 使用手持锯将暖气罩调整至合适大小，接下来使用电钻在预定位置钻孔。

2. 使用膨胀螺丝和螺母将暖气罩固定在暖气片上。

注意，需要确定暖气罩与暖气片之间的间隙足够，以保证热量能够正确地散发出去。

3. 使用锤子将暖气罩定位，调整合适位置即可。

暖气罩维护

暖气罩同样需要经常清洁，清洗后需要彻底擦干以防生锈。此外，如果暖气罩出现任何损坏（如松动或变形），需要及时修复或更换，以确保它的美观和安全性。
