15.2电流和电路练习题

人教版九年级物理全册：15.2“电流和电路”综合检测练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 关于电的认识，错误的是（）A．电源是提供电压的装置，电压是形成电流的原因B．烧坏保险丝说明电路中肯定发生了短路C．串联电路的开关控制整个电路的通断D．用电器能将电源提供的电能转换成我们所需要的能2 . 为了让同学们养成关注生活的良好习惯，物理老师倡导同学们对身边一些常见的物理量进行估测，以下是他们交流的一些估测数据，其中符合实际的是A．一个中学生站立时对地面的压强约1.6×104Pa B．节能灯的电流约为2AC．正常人的步行速度约4m/s D．洗澡水的温度约60℃3 . 下列电路连接注意事项中，叙述错误的是A．连接过程中开关必须断开B．电池两极的导线不能直接相连C．接在接线柱上的导线应顺时旋紧D．开关应该与被控制电路元件并联4 . 如图所示为多功能车用安全锤，以下关于安全锤的分析正确的是（）A．安全锤上配备的螺丝起子在使用时相当于一个省力杠杆B．要使手电筒中的三个LED灯工作时互不影响，应将它们串联C．榔头的前端做得很尖锐是通过减小受力面积来减小压强D．利用吸磁杆的磁性可吸引所有金属5 . 在如图所示的四个电路中,开关能够控制两个灯泡且两个灯泡又是并联的是A．B．C．D．6 . 下列对长度和时间的估算中，最接近实际的是A．一位中学生的身高约为1.60mB．一支新2B铅笔的长度约为20mmC．男子1000m跑成绩为5hD．女子800m成绩为40s7 . 下列关于静电知识说法正确的是（）A．摩擦起电是创造了电荷B．与头发摩擦过的塑料梳子可以吸引碎纸屑C．与丝绸摩擦过的玻璃棒因获得正电荷而带正电D．验电器是利用异种电荷相互排斥的原理制成的8 . 如图所示的电路，电源电压保持不变，R为定值电阻。

下列说法正确的是A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，R的功率变大C．开关闭合后，滑片P向右移动的过程中，电压表的示数变小，电流表的示数变小D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小9 . 分析如图所示的实物连接电路，下列说法中正确的是（）A．L1、L2是串联B．L1、L3是串联C．L1、L2、 L3是串联D．L1、L2 、 L3是并联10 . 下列物体不能产生磁场的是（）A．地球B．指南针C．木棒D．通电导体11 . 与实物电路对应的电路图是（）A．B．C．D．12 . 在下面四幅图中，图文相符的是（）A．B．D．C．13 . 学习了电流和电压的知识后，下列关于电压和电流关系的说法中，正确的是（）A．电路两端的电压和电流是同时存在，同时消失的B．电路两端有电压，则电路中一定有电流C．电路中有电流，则电路两端一定有电压D．以上说法都错误14 . 如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是A．0.8A B．0.16A C．0.52A D．1.28A二、填空题15 . 如图所示，把两种不同的金属片A、B插入柠檬，制成“水果电池”，与电压表连接在一起．水果电池是把_______能转化为_______能的装置．16 . 如图所示是一种静电喷涂枪,通电后,它可以使涂料微粒带上负电荷,当涂料喷出后,会形成分散的雾状,并均匀分布到被喷涂的工件上,喷出后的涂料之所以会更分散的原因是_____，金属支架中会形成瞬时电流,其电流方向是_______(填“向上”或“向下")；现场的工人能闻到涂料的味道是因为发生了__________现象。

5.2电流和电路活动与探究1、观察与思考观察教室中的电路。

看它由哪些部分组成。

并想一想一个完整的电路应该由哪几部分组成？教室中的电源在哪儿？电路中各部分有什么作用？2、动手做一做实验一。

按图连接电路。

然后把小灯泡换成小电动机和音乐门铃。

重做实验。

看一看用电器在什么时候工作？实验二。

按图所示连接电路。

把导线两端的铁夹分别跟图中的橡皮、塑料尺、铅笔芯、硬币等连接。

探究哪些善于导电。

哪些不善于导电。

3、动脑想一想a．结合课本联系实验一。

归纳电路有几种状态。

并说明什么叫电流？电流的方向如何？b．结合实验二想想什么叫做导体、什么叫做绝缘体？你还知道哪些导体和绝缘体？基础训练1、_______、________。

再加上_______。

往往还有_______。

就组成了电路。

2、画出下列元件的符号。

(1)电池__________ (2)灯泡_______ (3)开关__________ (4)电阻________ (5)电动机________3、电路由四部分组成。

从能量的角来说。

提供电能的是_____________。

消耗电能的是____________。

传输电能的是_________。

4、只有电路闭合时。

电路中才有电流。

电流的流动是有一定方向的。

一般电路中电流的流向是______→_________→_________。

5、自行车是大家常见的物体。

它上面有塑料把手、外胎、内胎、链条、钢丝、塑料踏板、皮革坐垫。

其中是绝缘体的有________________________________________。

6、常用的电线芯线是用________制成的。

因为它是导体。

善于_______。

而电线外层则包上一层橡胶或塑料。

因为它们是_________。

可以防止漏电。

7、如图所示电路图。

哪个是完整的？( )8、关于电流和电源。

下列说法中正确的是。

( )A．电路中只要有电源。

就一定产生电流B．金属导体中自由电子的移动一定能形成电流C．电流的方向总是从电源的正极流向负极D．电流沿着“正极→用电器→负极”方向移动9、如图所示电路中。

A． B．
C． D．
意图：了解家庭电路的连接形式。
2.如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（ C ）
A．小灯泡L1断路
B．小灯泡L2断路
C．开关S断路
D．小灯泡L2短路
意图：会对电路进行故障分析。
3.楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将图中的电路连接完整。
如图所示：
意图：学会按要求设计简单电路。
A．手机在待机时电池消耗电能，在充电时电池提供电能
B．手机在待机时电池提供电能，在充电时电池消耗电能
C．手机在待机时电池是电源，在充电时电池是用电器
D．手机在待机时电池是用电器，在充电时电池是电源
意图：认识电源和用电器。
拓展性
作业
（选做）
1.用导线、一节电池设法使一只小灯泡发光，某同学尝试了如图所示的几种连接，你认为不能使小灯泡发光的是( B )
2.在图以下电路中，电路正确而且有电流通过的是（ C ）
意图：会连接基本电路。
3.下列说法中正确的是（ A ）
A.正、负电荷的定向移动都能形成电流
B.绝缘体不容易导电的原因是因为绝缘体内缺少电子
C.正电荷移动的方向为电流的方向
D.只要电荷移动，就可以形成电流
意图：了解电路的形成及方向。
4.（双选）手机电池是可重复使用的电池，它能被充电和放电成千上万次，下列关于手机电池的说法中正确的是（B C）

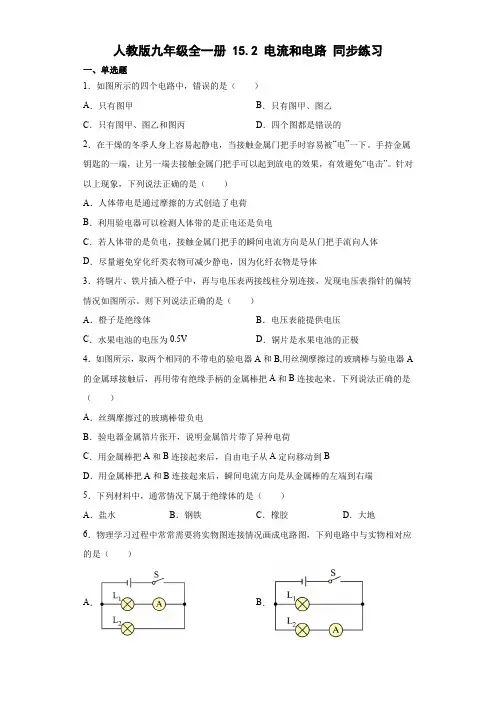

人教版九年级全一册 15.2 电流和电路同步练习一、单选题1．如图所示的四个电路中，错误的是（）A．只有图甲B．只有图甲、图乙C．只有图甲、图乙和图丙D．四个图都是错误的2．在干燥的冬季人身上容易起静电，当接触金属门把手时容易被“电”一下。

手持金属钥匙的一端，让另一端去接触金属门把手可以起到放电的效果，有效避免“电击”。

针对以上现象，下列说法正确的是（）A．人体带电是通过摩擦的方式创造了电荷B．利用验电器可以检测人体带的是正电还是负电C．若人体带的是负电，接触金属门把手的瞬间电流方向是从门把手流向人体D．尽量避免穿化纤类衣物可减少静电，因为化纤衣物是导体3．将铜片、铁片插入橙子中，再与电压表两接线柱分别连接，发现电压表指针的偏转情况如图所示。

则下列说法正确的是（）A．橙子是绝缘体B．电压表能提供电压C．水果电池的电压为0.5V D．铜片是水果电池的正极4．如图所示，取两个相同的不带电的验电器A和B,用丝绸摩擦过的玻璃棒与验电器A 的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。

下列说法正确的是（）A．丝绸摩擦过的玻璃棒带负电B．验电器金属箔片张开，说明金属箔片带了异种电荷C．用金属棒把A和B连接起来后，自由电子从A定向移动到BD．用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端5．下列材料中，通常情况下属于绝缘体的是（）A．盐水B．钢铁C．橡胶D．大地6．物理学习过程中常常需要将实物图连接情况画成电路图，下列电路中与实物相对应的是（）A．B．C．D．7．某太阳能路灯，晴天时太阳能电池板给铅酸蓄电池充电，黑夜时铅酸蓄电池让路灯发光，铅酸蓄电池充电的电路如图所示，则晴天充电时，铅酸蓄电池相当于电路中的（）A．电源B．开关C．导线D．用电器8．用毛皮摩擦过的橡胶棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。

再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大，则下列说法正确的是（）A．验电器原理是异种电荷相互吸引B．C棒与其手柄D均为导体C．毛皮摩擦橡胶棒的过程中，电子是由橡胶棒转移到毛皮D．当C棒接触两验电器的金属球时，产生的电流方向为B到A9．下列说法正确的是（）A．金属导体中自由电子定向移动的方向与电流方向相同B．小明同学在校运动会上跳远时要助跑，助跑是为了增大自己的惯性C．有人不小心让西瓜滑落掉到地面上摔碎了，地面没有受损，是因为碰撞时地面没有受到弹力的作用D．运动员跑步时穿上有鞋钉的鞋是为了增加鞋底与地面的摩擦力10．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。

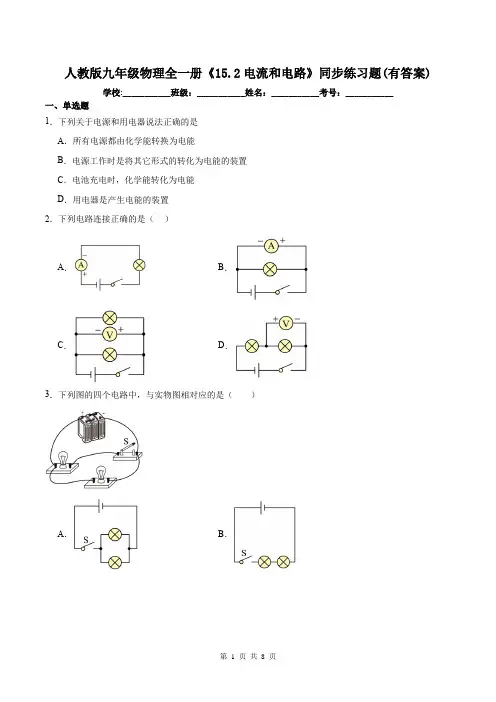

人教版九年级物理全一册《15.2电流和电路》同步练习题(有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列关于电源和用电器说法正确的是A．所有电源都由化学能转换为电能B．电源工作时是将其它形式的转化为电能的装置C．电池充电时，化学能转化为电能D．用电器是产生电能的装置2．下列电路连接正确的是（）A．B．C．D．3．下列图的四个电路中，与实物图相对应的是（）A．B．C．D．4．中国力争在2030年前实现“碳达峰”。

为了践行绿色低碳发展，我市推行纯电动汽车（如图）。

汽车蓄电池充电过程中（）A．主要是机械能转化为电能B．主要是电能转化为化学能C．作为电源在使用D．化学能转化为电能和内能5．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，验电器的两片金属箔张开，下面说法正确的是（）A．摩擦过程中橡胶棒失去电子带正电荷B．摩擦过程中创造了新的电荷C．接触过程中金属箔上的电子转移到了橡胶棒D．金属箔张开的原因是同种电荷相互排斥6．如图所示甲、乙两个验电器，甲不带电，乙带正电，用金属杆将甲、乙连接起来时，下列说法正确的是（）A．电流方向是从乙到甲，自由电子运动方向是从乙到甲B．电流方向是从甲到乙，自由电子运动方向是从乙到甲C．甲金属箔会张开，乙金属箔会闭合D．甲金属箔会张开，乙金属箔不会闭合7．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。

用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。

则A、B连接起来的瞬间（）A．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引B．正电荷由B转移到AC．金属杆中的瞬时电流方向是由A到BD．验电器A的张角变小是由于金属箔上电荷量减小8．下列关于电学知识的说法，正确的是A．只有正电荷定向移动才能形成电流B．毛皮与橡胶棒摩擦的过程中，橡胶棒带负电，说明毛皮失去了电子C．验电器的工作原理是：异种电荷相互吸引D．在金属导体中，电流的方向就是自由电子定向移动的方向9．在图所示的电路中，闭合开关后两盏灯都可能发光的是（）A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合10．在如图所示的几种电路中，小灯泡能发光的是（）A．①①B．①①C．①①D．①①二、填空题11．如图是门磁防盗报警器，睡觉前装好电路，当盗贼开门时报警器发出警报．如图的报警器，左侧门框上固定一个磁铁，右侧报警装置对应处有一个干簧管．门关紧时，磁铁吸引干簧管，这时报警器内部的电路处于（填通路、断路）状态．12．如图是发光二极管的示意图。

一、电流1、电荷的定向移动形成电流2、电流的方向：正电荷定向移动的方向规定为电流的方向。

正、负电荷的定向移动都可以形成电流，根据电流方向的规定，负电荷定向移动的方向与电流的方向相反。

二、电路的构成1、电路的概念：电路就是把电源、用电器、开关用导线连接起来组成的电流可以流过的路径。

一个完整的电路包括电源、用电器、开关和导线四种电路元件，缺一不可。

2、当电池、导线、小灯泡组成的回路闭合时，在电源外部，电流的方向是沿着“电源正极→用电器→电源负极”的方向流动的。

3、电路中产生电流的条件有两个：一是要有电源，二是电路闭合。

两个条件缺一不可。

三、电路图1、用符号表示电路连接的图，叫做电路图。

2、画电路图时，应注意以下五点。

①电路元件的符号要用统一规定的符号，不能自造符号。

②要注意所画符号和实物的对应性，如符号中的开关的状态应注意与实物一致。

③合理安排电路元件符号，使之均匀分布在电路中，元件符号不能画在电路的拐角处。

④电路图最好呈长方形，导线要横平竖直，力求把电路图画的整洁美观，大小比例适中。

⑤画电路图时，一般从电源的正极开始，沿电流的方向依次画出元件符号，并用导线连接起来。

注意不能遗漏元件，元件次序不能颠倒。

3、对电路图应做到“三会”①根据实物图会画电路图。

②根据电路图会连接实物图。

③根据文字描述电路的连接和控制情况会画电路图或连接实物图。

在实物电路的连接中，则要注意：①导线一定要连接到元件的接线柱上；②导线不能有交叉。

四、通路、断路、短路1、电路有三种状态：通路、断路和短路，其特点如下表所示。

2、用电器被短接用电器被短接时，用电器中无电流通过，用电器不工作。

易错点：对电路状态的分析电路有三种状态：通路、短路和断路，短路又包括电源短路和用电器被短接。

通路时用电器可以工作，而断路时该电路中的用电器不能工作；电源短路时，所有的用电器都不能工作，电源还可能被烧坏；用电器被短接时，该用电器不能工作，但用电器不会损坏。

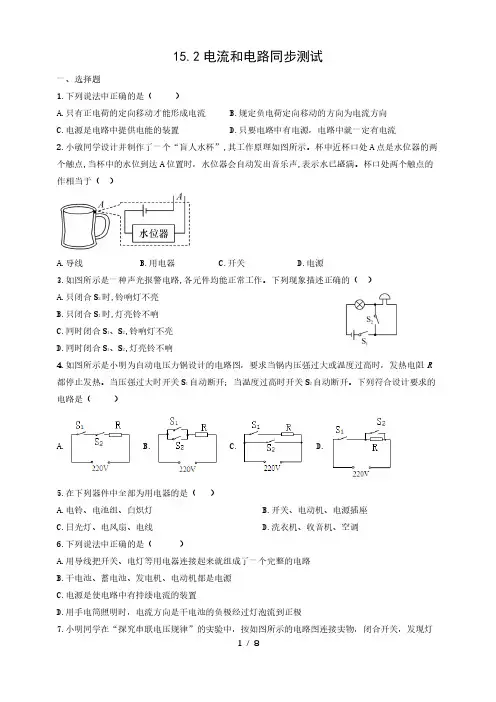

15.2电流和电路同步测试一、选择题1.下列说法中正确的是（）A.只有正电荷的定向移动才能形成电流B.规定负电荷定向移动的方向为电流方向C.电源是电路中提供电能的装置D.只要电路中有电源，电路中就一定有电流2.小敏同学设计并制作了一个“盲人水杯”,其工作原理如图所示。

杯中近杯口处A点是水位器的两个触点,当杯中的水位到达A位置时，水位器会自动发出音乐声,表示水已盛满。

杯口处两个触点的作相当于（）A.导线B.用电器C.开关D.电源3.如图所示是一种声光报警电路,各元件均能正常工作。

下列现象描述正确的（）A.只闭合S2时,铃响灯不亮B.只闭合S1时,灯亮铃不响C.同时闭合S1、S2,铃响灯不亮D.同时闭合S1、S2,灯亮铃不响4.如图所示是小明为自动电压力锅设计的电路图，要求当锅内压强过大或温度过高时，发热电阻R 都停止发热。

当压强过大时开关S1自动断开；当温度过高时开关S2自动断开。

下列符合设计要求的电路是（）A. B. C. D.5.在下列器件中全部为用电器的是（）A.电铃、电池组、白炽灯B.开关、电动机、电源插座C.日光灯、电风扇、电线D.洗衣机、收音机、空调6.下列说法中正确的是（）A.用导线把开关、电灯等用电器连接起来就组成了一个完整的电路B.干电池、蓄电池、发电机、电动机都是电源C.电源是使电路中有持续电流的装置D.用手电筒照明时，电流方向是干电池的负极经过灯泡流到正极7.小明同学在“探究串联电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。

测量得出U ab=0；U bc=0；U cd=6V；如果电路只有一处故障，则故障可能为（）A.L1断路B.L1短路C.L2断路D.L2短路8.如图所示的实物电路，关于它的电路图画法正确的是（）A. B.C. D.9.如图甲所示,验电器A带负电,B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示),金属棒中（）9题图 10题图A.电流方向由A到BB.电流方向由B到AC.有电流无法确定D.始终无电流10.如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。

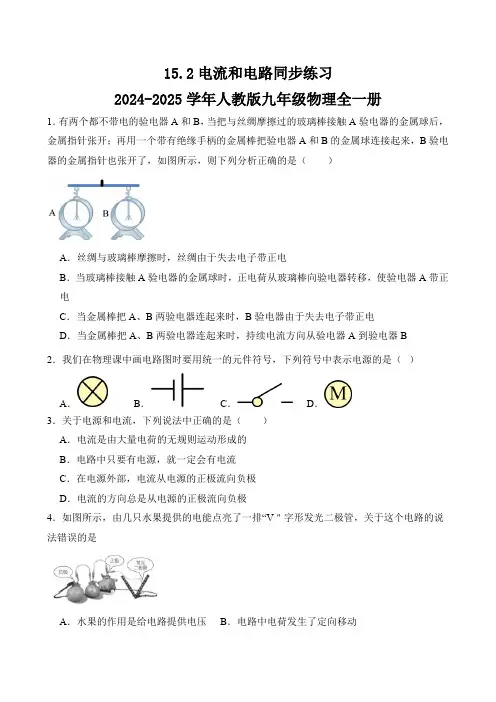

15.2电流和电路同步练习2024-2025学年人教版九年级物理全一册1．有两个都不带电的验电器A和B，当把与丝绸摩擦过的玻璃棒接触A验电器的金属球后，金属指针张开；再用一个带有绝缘手柄的金属棒把验电器A和B的金属球连接起来，B验电器的金属指针也张开了，如图所示，则下列分析正确的是（）A．丝绸与玻璃棒摩擦时，丝绸由于失去电子带正电B．当玻璃棒接触A验电器的金属球时，正电荷从玻璃棒向验电器转移，使验电器A带正电C．当金属棒把A、B两验电器连起来时，B验电器由于失去电子带正电D．当金属棒把A、B两验电器连起来时，持续电流方向从验电器A到验电器B2．我们在物理课中画电路图时要用统一的元件符号，下列符号中表示电源的是（）A．B．C．D．3．关于电源和电流，下列说法中正确的是（）A．电流是由大量电荷的无规则运动形成的B．电路中只要有电源，就一定会有电流C．在电源外部，电流从电源的正极流向负极D．电流的方向总是从电源的正极流向负极4．如图所示，由几只水果提供的电能点亮了一排“V＂字形发光二极管，关于这个电路的说法错误的是A．水果的作用是给电路提供电压B．电路中电荷发生了定向移动C．水果中储存的是电能D．水果串联起来可以提高电压5．如图所示，在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入硬币、铅笔芯、大头针和橡皮，其中不能使灯泡发光的是（）A．硬币B．铅笔芯C．大头针D．橡皮6．在信息化的社会中，人们的生活越来越离不开手机，如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（）A．电源B．开关C．用电器D．导线7．小明同学用两个规格相同的灯泡按照图所示的电路进行实验探究。

当开关闭合时只有一个灯发光，电压表示数为零，且电路只有一处故障（）A．L1灯短路B．L1灯断路C．L2灯短路D．L2灯断路8．关于电路，下列说法中正确的是（）A．用导线把开关、电灯泡等用电器连接起来就组成了一个完整的电路B．干电池、蓄电池、发电机、电动机都是电源C．用手电筒时，电流方向是由电池的正极经过灯泡流向负极D．电池用久了以后电能都消耗掉了，电池是一种消耗电能的装置9．上物理课易老师做摩擦起电实验中，一开始发现橡胶棒几乎不能吸引小纸屑，用验电器验电时箔片张开角度也不明显，后来易老师戴了一双橡胶手套再做一次实验，发现用毛皮摩擦过的橡胶棒能吸引很多小纸屑，与验电器接触，验电器的箔片张开角度也非常大，以下说法中正确的是（）A．摩擦起电是利用摩擦的方式创造电荷B．验电器的工作原理是同种电荷互相排斥C．电荷的移动形成电流D．与毛皮摩擦过的橡胶棒带正电荷10．如图所示，各电路中开关都闭合后，电路正确的是（）A．B．C．D．11．如图所示的电路中,小灯泡能够发光的是（）A．B．C．D．12．小华组的同学们利用如图所示的电路装置来判断物体的导电性，在A、B两个金属夹之间分别接入下列物体时，闭合开关后，能使小灯泡发光的是（）A．塑料笔杆B．铅笔芯C．橡皮D．硬纸板13．如图，小红在少年宫科技馆用手触摸带负电的静电球时，头发丝一根根竖起，形成“怒发冲冠”的有趣现象。

人教版九年级物理全一册《15.2电流和电路》同步练习题（有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．图为酒店房间的取电装置，房卡插入后，整个房间才“通电”，房卡相当于电路的（）A．电源B．总开关C．用电器D．电表2．如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。

下列说法不正确的是()A．用丝绸摩擦过的玻璃棒带正电B．验电器金属籍片张开，说明金属箔片带了同种电荷C．用金属棒把A和B连接起来后，验电器B带负电D．用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端3．在国际单位制中，时间的基本单位是（）A．m B．s C．A D．kg4．关于电流下列说法中，正确的是A．电荷的移动形成电流，通过导体的电荷越多，电流越大B．只有正电荷的定向移动才能形成电流C．电流方向就是电荷定向移动的方向D．用丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，产生的瞬间电流的方向是从玻璃棒到金属球5．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。

用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。

则A、B连接起来的瞬间（）A．验电器B的金属箔能够张开是因为带上了异种电荷B．正电荷由B转移到AC．金属杆中的电流方向是由B到AD．金属杆中的电流方向是由A到B6．石烯是目前世上最薄、最坚硬的纳米材料，它具有着高熔点、良好导电性和导热性等特点，而且它几乎是完全透明的。

如果和其他材料混合，石墨烯还可用于制造更耐热、更结实的电导体，从而使新材料更薄、更轻、更富有弹性。

石墨烯材料不适合做下列哪种物体（）A．保温杯B．输电线C．防弹衣D．触摸屏7．电路中形成电流的条件是A．电路中有电源B．电路中有电源和用电器C．电路中有电源并形成通路D．导体中有自由电子8．下列说法中，正确的是（）A．电荷的移动形成电流B．将两只相同的气球在头发上摩擦后，两气球会带同种电荷相互排斥C．用丝绸摩擦过的玻璃棒带负电D．毛皮和橡胶棒摩擦的过程中创造了电子9．下列说法不正确的是（）A．电荷的定向移动就形成了电流B．绝对不导电的物体是绝缘体C．当直流电源对用电器供电时，电流的方向是从电源的正极经用电器流向电源的负极D．摩擦起电的实质是电子的转移10．在下列器件中，全部为用电器的是（）A．电铃、电池组、白炽灯B．日光灯、电风扇、电视机C．洗衣机、收录机、开关D．电源插座、电线、空调器二、填空题11．（1）如图1甲所示，图甲中木块的长度为cm，天平平衡时，放在天平右盘中的砝码和游码的位置如图1乙所示g；图1丙中的体温计示数是℃。

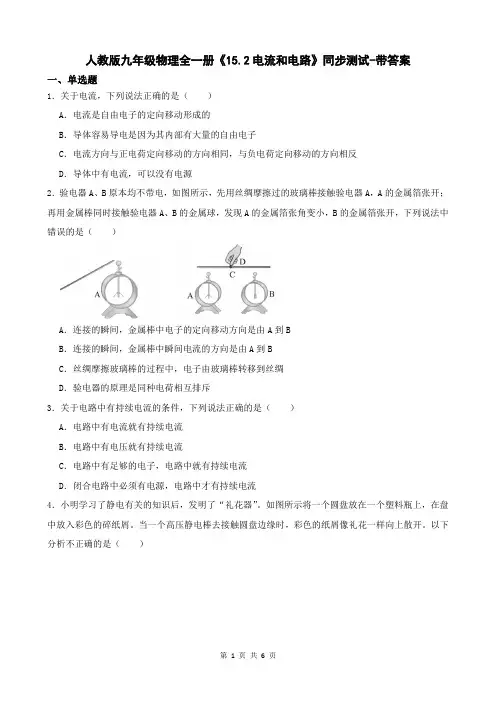

人教版九年级物理全一册《15.2电流和电路》同步测试-带答案一、单选题1．关于电流，下列说法正确的是（）A．电流是自由电子的定向移动形成的B．导体容易导电是因为其内部有大量的自由电子C．电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反D．导体中有电流，可以没有电源2．验电器A、B原本均不带电，如图所示，先用丝绸摩擦过的玻璃棒接触验电器A，A的金属箔张开；再用金属棒同时接触验电器A、B的金属球，发现A的金属箔张角变小，B的金属箔张开，下列说法中错误的是（）A．连接的瞬间，金属棒中电子的定向移动方向是由A到BB．连接的瞬间，金属棒中瞬间电流的方向是由A到BC．丝绸摩擦玻璃棒的过程中，电子由玻璃棒转移到丝绸D．验电器的原理是同种电荷相互排斥3．关于电路中有持续电流的条件，下列说法正确的是（）A．电路中有电流就有持续电流B．电路中有电压就有持续电流C．电路中有足够的电子，电路中就有持续电流D．闭合电路中必须有电源，电路中才有持续电流4．小明学习了静电有关的知识后，发明了“礼花器”。

如图所示将一个圆盘放在一个塑料瓶上，在盘中放入彩色的碎纸屑。

当一个高压静电棒去接触圆盘边缘时，彩色的纸屑像礼花一样向上散开。

以下分析不正确的是（）A．圆盘一定是导体B．纸屑向上散开，是因为纸屑和圆盘带有同种电荷相互排斥C．若静电棒带正电，当它接触圆盘时负电荷发生移动，电流方向从静电棒到圆盘D．塑料瓶是绝缘体，因为里面几乎没有电荷5．如图是一个实物图，请选出对应的电路图（）A．B．C．D．6．关于电流和电源，下列说法中正确的是（）A．电路中只要有电源，就一定产生电流B．金属导体中自由电子的移动一定能形成电流C．电流的方向总是从电源正极流向负极D．在电源外部电流总是从电源正极流向负极7．在电学实验中，必须做到的是（）①在接线的过程中，开关是断开的；②接线时应从电源正极开始，开关靠近电源正极的一端；③闭合开关前，滑动变阻器滑片应放在阻值最大处；④若把电流表、电压表连在电路中，应选用最大的量程；⑤不准用导线将电源的两极直接连接起来．A．①②③④⑤B．①③④⑤C．①②④⑤D．①③⑤8．如图所示，两个相同的验电器A和B，其中A带正电，B不带电。

人教版九年级物理全一册《15.2电流和电路》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．杭州亚运会期间公园里的椅子上有一块太阳能面板，它能用来给手机充电，则太阳能充电器工作过程中能量转化是（）A．太阳能转化电能B．太阳能转化内能C．电能转化太阳能D．太阳能转化化学能2．下列说法中正确的是（）A．电荷的移动形成电流B．规定正电荷定向移动的方向为电流方向C．金属导体中自由电子移动的方向与电流方向相同D．负电荷定向移动的方向规定为电流的方向3．下列关于电路图的说法正确的是()A．含有电源的符号的图就是电路图B．用开关和电源连接的图是电路图C．含有用电器的图是电路图D．用电路元件符号表示电路元件实物连接的图,叫做电路图4．如图所示，一根实验室中常用的橡胶棒与毛皮摩擦后，橡胶棒所带的电荷量约为10-7库仑，然后立即将该橡胶棒接触验电器的金属球，金属箔片张开。

下列说法正确的是（）A．橡胶棒、金属球、金属杆、金属薄等均为导体B．橡胶棒与毛皮摩擦后，毛皮所带的电荷为负电荷C．发生电荷转移的瞬间，电流的方向为从金属箔到橡胶棒D．金属箔张开的角度最大时，金属箔所带的电荷量达到107库仑5．教师在备课时为各教研组沟通问题方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都能使对方铃声发声，图中设计合理的是A．B．C．D．6．在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来，这是因为（）．A．电流太大，会损坏电源B．电流太大，会损坏用电器C．电流太小，用电器不能工作D．电流太大，会损坏电源和用电器7．将摩擦后带正电的泡沫餐盘放在桌面，将几个不带电的泡沫小球放在餐盘上使小球带电，会看到小球上下跳动，如图所示。

则下列分析正确的是（）A．餐盘带正电是因为得到了电子B．小球与餐盘接触瞬间，电流方向是从小球到餐盘C．小球由于与餐盘带有同种电荷，相互排斥而向上运动D．摩擦后的餐盘发热是通过热传递的方式改变了内能8．如图是加油站里常见的“除电器”，人提油枪加油前，可用手触摸金属球清除身体上的静电（）A．人体带的电荷是摩擦过程中创造出来的B．人戴着橡胶手套触摸金属球也能“除电”C．“静电”消除后，人体的电荷就会全部消失D．若人带正电，“除电”时，电流方向是从人体流向金属球9．如图所示，开关S闭合时，小灯泡L1、L2都不亮．用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。

人教版九年级全一册 15.2 电流和电路同步练习一、单选题1．如图所示,开关S闭合时,小灯泡L1、L2都不亮,然后用一段导线的两端接触a、b两点时两小灯泡都不亮；用该导线接触b、d两点时,只有小灯泡L1亮；再用该导线接触c、d两点时,两小灯泡都不亮。

对此,下列故障判断中正确的是（）A．小灯泡L2断路B．小灯泡L2短路C．开关S断路D．小灯泡L1断路2．石墨烯又称单层墨,它仅由一层碳原子组成,很薄但非常牢固坚硬。

同时还具有许多奇特的属性,例如极强的拉力,优良的导电性和导热性,科研人员还发现细菌的细胞在石墨烯上无法生长。

根据以上信息,石墨烯一定不能用来制成（）A．高压输电线B．坚韧的防弹衣C．食品包装材料D．保温隔热材料3．关于电荷的说法中正确的是（）A．摩擦起电的实质是创造了电荷B．金属导体中自由电子移动的方向就是电流的方向C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引D．绝缘体不容易导电是因为自由电荷很少4．今年“五一”假期,铁路接触网遭异物侵扰的新闻多次上热搜。

铁路部门有明确规定：在高铁线路两侧各500米范围内,不得升放风筝。

若导电性能好的金属丝风筝线散落在高铁接触网（高压电路）上,会造成短路而使动车组失去动力。

下列电路能述现象的是（）A．B．C．D．5．有一款“空调扇”既能送常温风,又能送凉风。

小明了解到其内部有两个电动机,其中电动机1M ,驱动扇叶送风,2M 驱动机内水循环使所送的风成为“凉风”,此款风扇不会只有水循环而不送风。

小明设计的电路图,符合要求的是( )A ．B ．C ．D ．6．如图是两个相同的验电器A 和B,现使A 带电,B 不带电。

用带有绝缘柄的金属棒C 把A 和B 连接起来,则（ ）A ．A 金属箔张开的角度比原来大了B ．B 金属箔仍然闭合C ．B 金属箔张开,A 金属箔闭合D ．连接瞬间,金属棒C 中有电流7．下列说法不正确．．．的是（ ） A ．塑料是绝缘体B ．电源能够向用电器提供电能C ．电池充电的过程是将电能转化为化学能D ．简单电路由用电器､导线､开关三部分组成8．如图甲所示,高层建筑的墙体中有三根绞在一起的电线,小明设计了如图乙所示的“测量仪”把它们区分开。

15.2 电流和电路同步练习一、选择题1.两个相同的验电器A和B，A带正电，B不带电，同一根带绝缘柄的铜棒把两个验电器的金属连接起来的瞬间（）A．有质子从B向移动AB．有电子从A向B移动C．电流方向从B向AD．电流方向从A到B2.关于电流和电源，下列说法正确的是（）A、只要电路中有电源，就一定产生电流B、电流是由电荷的无规则运动形成的C、电流的方向总是从电源的正极流向负极D、电源外部，电流总是从电源的正极流向负极3.如图所示是四位同学在学完电路连接相关知识后所画的电路图。

你应该能判断出：在开关S闭合时，两只小灯泡能同时发光的正确电路是（）4. 如图，电路接法正确的是（）5.下列各电路图，与实物图一致的电路图是（）6. 下列关于电流和电路的说法正确的是（）A．只有正电荷的定向移动才能形成电流B．绝缘体之所以不容易导电是因为其内部几乎没有电荷C．只要电路中有电源，就一定有持续电流D．在通路中，导线的自由电子定向移动方向是从电源负极到电源正极7.一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮“故障的共同原因是电路中出现了（）A、短路B、通路C、断路D、支路二、填空题8.验电器是用来检验物体的仪器，它是利用的原理制成的。

9. 插头出现如图所示的甲、乙两种情况时，一旦把它们插入插座内，则会造成电路短路；会造成电路断路（选填“甲”或“乙”）。

10.处处连通的电路叫，断开的电路叫，电流从电源的正极出来，不经过用电器，直接回到电源的负极的电路叫。

11. 如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点，两灯仍都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．则该电路的故障是。

12.如图是一种声光报警器的电路图，当开关时，灯亮、铃不响；当开关时，灯亮同时铃响。

13.电荷的移动形成电流。

规定定向移动方向为电流的方向。

在金属导体中，形成电流的定向移动的方向跟电流方向。

15.2 电流和电路（同步练习）（原卷版）一、单选题1．如图所示为宾馆房间取电房卡装置．将房卡插入槽中，房间内的用电器才能使用．图中装置的作用相当于电路中的()A．用电器B．开关C．导线D．电源2．如图所示是宾馆的房卡，当客人进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．从物理学的角度分析，房卡的作用相当于电路中的()A．开关B．导线C．电源D．用电器3．关于如图所示的手电筒电路，下列说法错误的是（）A．电池是电源B．按键是开关C．电珠是用电器D．金属筒体是用电器4．下列有关电路的说法,错误的是()A．电源是把电能转化为其他形式的能的装置B．用电器是利用电能进行工作的装置C．导线的作用是形成电流的路径D．开关的作用是控制电路的通和断5．在用伏安法测电阻的实验中，下列注意事项中不是必要的是A．连接电路之前，先断开开关B．应从电源的正极开始连线，开关应靠近电源的正极C．在无法估计被测值的大小时，电流表、电压表应先用大量程试触D．将滑动变阻器连入电路时，滑片应移到阻值最大的位置6．如图所示，当带电棒接触验电器甲部位的金属球时，丙部位的金属箔片开张开一定的角度。

下列说法正确的是（）A．图中甲、乙都是绝缘体B．若带电体带正电荷，则带电体一定是用丝绸摩擦过的玻璃棒C．若带电体带正电荷，则接触瞬间电流方向从带电体流向金属箔D．验电器的工作原理是异种电荷相互吸引7．如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是（）A．电灯亮，电铃响B．电灯亮，电铃不响C．电灯不亮，电铃响D．电灯不亮，电铃不响8．如图是试验中的太阳能汽车，下列说法正确的是（）A．车载太阳能电池将太阳能直接转化为化学能B．刹车时汽车能够继续前行是因为受到惯性作用C．太阳能汽车快速行驶时对地面的压力比静止时小D．匀速行驶时，太阳能汽车受到的牵引力与阻力是一对相互作用力二、多选题9．如图是装有两节干电池的手电筒的结构示意图，要使手电筒正常工作，其中正确的是A．B．C．D．10．如图所示，下列说法正确的是（）A．闭合S2、S3，断开S1，只有灯L1亮B．闭合S1、S3，断开S2，灯L1、L 2并联C．闭合S2 ，断开S1、S3，灯L1、L2并联D．闭合S1、S2，断开S3，灯L2不亮三、填空题11．到商店买手电筒的小灯泡时，如图所示，用一节干电池来检验小灯泡是否完好，其中检验方法不正确的是，灯泡发光时，电能主要转化为能和能。

人教版九年级物理上册第15章《电流和电路》第2节电流和电路（同步练习）题型选择题填空题作图题实验题计算题总计题数20 20 0 0 0 40 一、选择题（共20小题）：1．对电流的理解下列说法正确的是（）A．电荷运动就能形成电流B．电流的方向与电荷运动方向相同C．只要电路闭合，电路中就有电流D．电流方向规定与正电荷定向移动方向相同2．如图，用一个带正电的物体a去接触不带电的验电器的金属球b时，下列说法正确的是（）A．a上的一些电子转移到b上，金属球b带上负电B．b上的一些电子转移到a上，金属球b带上负电C．a上的一些电子转移到b上，瞬时电流方向a→bD．b上的一些电子转移到a上，瞬时电流方向a→b3．如图甲所示，验电器A带正电，B不带电。

用带有绝缘柄的金属棒把验电器A、B 两金属球连接起来的瞬间，如图乙所示。

以下说法正确的是（）A．正电荷沿金属棒从A移动到BB．正电荷沿金属棒从B移动到AC．自由电子沿金属棒从A移动到BD．自由电子沿金属棒从B移动到A4．两个相同的验电器A和B，A带正电，B不带电。

用金属棒把A、B连接起来后，如图所示，则（）A．电流方向从A到B，B带上负电荷B．电流方向从A到B，B带上正电荷C．电流方向从B到A，B带上负电荷D．电流方向从B到A，B带上正电荷5．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。

下列说法正确的是（）A．B中正电荷通过金属棒流向A，A金属箔的张角减小B．B中负电荷通过金属棒流向A，B金属箔的张角增大C．A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向AD．金属棒中瞬间电流的方向从B流向A，B金属箔的张角增大6．在干燥的冬季，人体很容易因为与地毯、地板摩擦而带上负电，当带负电的人接触门把手，往往会发生“触电”现象，对此现象分析正确的是（）A．负电荷由人体流向把手，瞬间电流方向由人体到把手B．负电荷由人体流向把手，瞬间电流方向由把手到人体C．正电荷由把手流向人体，瞬间电流方向由人体到把手D．正电荷由把手流向人体，瞬间电流方向由把手到人体7．如图甲所示，闭合开关灯泡发光，如图乙所示，用带绝缘柄的金属棒把两个验电器连接起来的瞬间（验电器带电情况见图乙），根据图中信息可以判断出（）A．开关中电流的方向是由A向BB．开关中自由电子定向移动方向是由A向BC．金属棒中自由电子定向移动方向是由B向AD．金属棒中电流方向是由A向B8．下列电路图中标出的电流方向正确的是（）9．如图是电解溶液NaCl制备金属钠的装置示意图，下列有关判断正确的是（）A．通过该装置可以将化学能转化为电能B．工作时Cl﹣从铁电极向石墨电极定向移动C．1min内在溶液有6C的Na+和6C的Cl﹣同时向相反方向运动，则溶液中电流大小为0.1AD．电流方向从负极流出，流入铁电极10．电路中有持续电流的条件是（）A．电路中必须有电源 B．电路是闭合的C．电路中有电源，且有用电器 D．电路中有电源，且电路闭合11．如图所示是一种常用的充电宝。

人教版九年级物理全一册《15.2电流和电路》同步练习题（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电流与电压，下列说法中正确的是A．规定正电荷移动的方向为电流方向B．电路中有电流，一定有电压C．只要电路闭合，即使电路中没有电源，电路中也一定有电流D．只要电路中有电源，即使电路断开，电路中也一定有电流2．如图是电风扇中的自动保护装置，当电风扇倾斜或倾倒时，小球就会滚向一侧使电路断开，由此判断，这个保护装置在电路中的作用相当于（）A．开关B．电源C．导线D．用电器3．如图所示，闭合开关后，将出现的现象是（）A．小灯泡发光B．小灯泡不发光C．电路处于断路状态D．小灯泡亮一下就熄灭4．如图所示，取两个相同的验电器A和B，使A带正电，B不带电。

用带绝缘柄的金属棒将A和B上的两金属球连接起来，则（）A．A的金属箔张角变小，B的金属箔张角变大B．A中的电子通过金属棒流向BC．A中的正电荷通过金属棒流向BD．连接的瞬间金属棒中电流的方向为从B到A5．如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙的金属球连接起来，发现甲的金属箔张角变小，乙的金属箔张开，则下列说法正确的是A．乙验电器金属箔张开是因为它带上了负电B．金属棒中瞬时电流的方向从乙流向甲C．正电荷从甲转移到乙，所以两个验电器都带正电荷D．电子从乙转移到甲，乙带负电荷6．现代战争中使用了很多新型炸弹．有一种石墨炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上，使得发电厂瘫痪．这种炸弹的破坏方式主要是()A．炸塌厂房B．炸毁发电机C．使输电设备短路D．切断输电线7．如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带绝缘手柄的金属棒把A和B连接起来．下列说法正确的是A．B中的自由电子通过金属棒流向A，B金属箔的张角增大B．A中正电荷通过金属棒流向B，A金属箔的张角减小C．B中负电荷通过金属棒流向A，同时A中正电荷通过金属棒流向BD．金属棒中瞬间电流的方向从B流向A，B金属箔的张角增大8．如图所示的图片与对应描述正确的是（）A．甲图：汽油机的压缩冲程，将内能转化为机械能B．乙图：水电站发电源源不断地获得电能，说明能量可以凭空产生C．丙图：气球在衣服上摩擦后，靠近头发，头发会飘起来，因为带电体吸引轻小物体D．丁图：图中自由电子定向移动的方向为导线中电流的方向9．如图所示，两个相同的验电器A和B，A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，下列说法不正确的是（）A．此过程中，自由电子从B向A定向移动，形成瞬间电流B．验电器A的金属箔张角变小，说明它得到电子C．此过程中，瞬间产生的电流方向是从B向AD．验电器B的金属箔张角变大，因为两金属箔都带上正电荷而互相排斥10．如图所示，将与衣服摩擦过的气球靠近从水龙头中流出来的一小束水流，水流向气球方向弯曲了。

人教版九年级物理全一册《15.2电流和电路》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列关于电流方向的说法中，正确的是（）A．电流的方向就是自由电子定向移动的方向B．电流的方向就是正电荷的运动方向C．在金属导体中，电流的方向与自由电子定向移动的方向相反D．在电解液中，电流的方向与正离子定向移动的方向相反2．你见过史上最小气的猴子吗？如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。

从物理学的角度分析，香蕉的作用相当于电路中的（）A．开关B．导线C．电源D．用电器3．如图所示的电路中，当开关S闭合时，灯L1、L2均不亮．某一同学用一根导线去查找电路的故障．他将导线先并联在L1两端时，发现L2亮，灯L1不亮，由此判断A．灯L1短路B．灯L1断路C．路灯L2短路D．灯L2断4．光电效应：一定频率的光照射在某种金属表面时，电子会从金属表面逸出，即光生电。

“爱因斯坦”因正确解释了这一现象，而获得了1921年诺贝尔奖。

如图用某种频率光照射金属板，会发现与金属板相连的金属箔片会张开。

关于这一现象下列论述正确的是（）A．验电器的原理与摩擦过的橡胶棒吸引纸屑的原理相同B．电子从金属表面逸出是光照射使金属板创造了电子C．电子逸出后的运动方向与其所形成电流方向相反D．电子从金属表面逸出的过程是电能转化为光能的过程5．如图所示,两个相同的验电器A 和B，A 带正电，B 不带电,用带有绝缘柄的金属棒把A 和B 连接起来,下列说法不正确的是A．验电器B 金属箔张角变大，因为两金属箔都带上正电荷而互相排斥B．验电器A 金属箔张角变小,说明它得到电子C．此过程中，自由电子从B 向A 定向移动，形成瞬间电流D．此过程中，瞬间产生的电流方向是从B 向A6．与下图所示实验电路相对应的电路图（）A．B．C．D．7．在伏安法测电阻实验中，要求根据电路图（如图）来进行，则同学们应该采用的实物图是（）A．B．C．D．8．下列说法正确的是（）A．照明电路只由用电器、开关、导线三部分组成，没有电源B．只要导体中的电荷运动，就会形成电流C．电子定向移动的方向，与电流的方向相反D．导线可以由任何物质制成二、填空题9．从显像管尾部的热灯丝发射出来的电子，高速撞击在电视机荧光屏上，使荧屏发光，则在显像管内电流的方向是从流向．10．如图所示，电路的状态是（选填“通路”、“开路”或“短路”），此时电路中电流（选填“有”或“无”）。
