初中-物理-人教版-15.2 电流和电路同步练习(三)

人教版九年级物理全一册《15.2电流和电路》同步测试题及答案一、单选题1．下列说法正确的是（）A．只有正电荷定向移动才能形成电流B．正、负电荷的定向移动都能形成电流C．规定电荷定向移动的方向为电流方向D．负电荷定向移动的方向为电流方向2．期末复习时，某同学所作的笔记如下，其中错误的是（）A．摩擦起电没有创造电荷B．金属靠自由电子导电C．电荷定向移动形成电流D．电荷定向移动的方向就是电流方向3．国产油电混合动力汽车，给汽车蓄电池充电时，蓄电池相当于（）A．用电器B．电源C．开关D．导线4．下列有关电路的说法，正确的是（）A．电池是提供电能的装置B．电路中电流是正电荷定向移动形成的C．电路中的电流总是从正极流向负极D．电源内部，自由电子从负极流向正极5．如图所示的四个电路中，电路完整且正确的是A．B．C．D．6．图甲为一实物电路图，图乙是某同学所画出的与甲对应的电路图，其中正确的是（）A．B．C．D．7．某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了．下图中符合要求的电路图是（）A．B．C．D．8．如图所示，当只闭合开关S时，两灯均不亮；若同时闭合开关S1和S时，只有灯L2亮。

则电路中可能出现的故障是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路9．某反恐小组的拆弹专家在排除恐怖分子设置在飞机上的爆炸装置(如图所示)，为使爆炸装置停止工作，可采取如下措施()A．用一根导线使a线短路B ．用一根导线使b 线短路C ．剪断a 线D ．剪断b 线10．在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：从电路的组成来看，上述故障现象的原因可以概括成 （ ）A ．开路B ．短路C ．通路D ．开路或短路11．如图是李丽设计的电路图，若开关S 闭合，将会发生的现象是( )A ．2L 发光，1L 不发光B ．1L 和2L 都发光C ．1L 被烧坏D ．电池组被烧坏二、填空题12．电的世界变幻莫测、奥秘无穷，如图甲所示为某中学物理课堂上老师带领学生所做的趣味实验，当该生用手接触带电金属球时，这是因为 （填“同种”或“异种”）电荷相互排斥；图乙所示为两个相同的验电器A 和B ，已知A 原来带正电，金属棒中电流的方向为 （填“从A 到B”或“从B 到A”）。

人教版九年级物理全一册《15.2电流和电路》同步练习题（有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．图为酒店房间的取电装置，房卡插入后，整个房间才“通电”，房卡相当于电路的（）A．电源B．总开关C．用电器D．电表2．如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。

下列说法不正确的是()A．用丝绸摩擦过的玻璃棒带正电B．验电器金属籍片张开，说明金属箔片带了同种电荷C．用金属棒把A和B连接起来后，验电器B带负电D．用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端3．在国际单位制中，时间的基本单位是（）A．m B．s C．A D．kg4．关于电流下列说法中，正确的是A．电荷的移动形成电流，通过导体的电荷越多，电流越大B．只有正电荷的定向移动才能形成电流C．电流方向就是电荷定向移动的方向D．用丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，产生的瞬间电流的方向是从玻璃棒到金属球5．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。

用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。

则A、B连接起来的瞬间（）A．验电器B的金属箔能够张开是因为带上了异种电荷B．正电荷由B转移到AC．金属杆中的电流方向是由B到AD．金属杆中的电流方向是由A到B6．石烯是目前世上最薄、最坚硬的纳米材料，它具有着高熔点、良好导电性和导热性等特点，而且它几乎是完全透明的。

如果和其他材料混合，石墨烯还可用于制造更耐热、更结实的电导体，从而使新材料更薄、更轻、更富有弹性。

石墨烯材料不适合做下列哪种物体（）A．保温杯B．输电线C．防弹衣D．触摸屏7．电路中形成电流的条件是A．电路中有电源B．电路中有电源和用电器C．电路中有电源并形成通路D．导体中有自由电子8．下列说法中，正确的是（）A．电荷的移动形成电流B．将两只相同的气球在头发上摩擦后，两气球会带同种电荷相互排斥C．用丝绸摩擦过的玻璃棒带负电D．毛皮和橡胶棒摩擦的过程中创造了电子9．下列说法不正确的是（）A．电荷的定向移动就形成了电流B．绝对不导电的物体是绝缘体C．当直流电源对用电器供电时，电流的方向是从电源的正极经用电器流向电源的负极D．摩擦起电的实质是电子的转移10．在下列器件中，全部为用电器的是（）A．电铃、电池组、白炽灯B．日光灯、电风扇、电视机C．洗衣机、收录机、开关D．电源插座、电线、空调器二、填空题11．（1）如图1甲所示，图甲中木块的长度为cm，天平平衡时，放在天平右盘中的砝码和游码的位置如图1乙所示g；图1丙中的体温计示数是℃。

人教版九年级物理全一册《15.2电流和电路》同步测试-带答案一、单选题1．关于电流，下列说法正确的是（）A．电流是自由电子的定向移动形成的B．导体容易导电是因为其内部有大量的自由电子C．电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反D．导体中有电流，可以没有电源2．验电器A、B原本均不带电，如图所示，先用丝绸摩擦过的玻璃棒接触验电器A，A的金属箔张开；再用金属棒同时接触验电器A、B的金属球，发现A的金属箔张角变小，B的金属箔张开，下列说法中错误的是（）A．连接的瞬间，金属棒中电子的定向移动方向是由A到BB．连接的瞬间，金属棒中瞬间电流的方向是由A到BC．丝绸摩擦玻璃棒的过程中，电子由玻璃棒转移到丝绸D．验电器的原理是同种电荷相互排斥3．关于电路中有持续电流的条件，下列说法正确的是（）A．电路中有电流就有持续电流B．电路中有电压就有持续电流C．电路中有足够的电子，电路中就有持续电流D．闭合电路中必须有电源，电路中才有持续电流4．小明学习了静电有关的知识后，发明了“礼花器”。

如图所示将一个圆盘放在一个塑料瓶上，在盘中放入彩色的碎纸屑。

当一个高压静电棒去接触圆盘边缘时，彩色的纸屑像礼花一样向上散开。

以下分析不正确的是（）A．圆盘一定是导体B．纸屑向上散开，是因为纸屑和圆盘带有同种电荷相互排斥C．若静电棒带正电，当它接触圆盘时负电荷发生移动，电流方向从静电棒到圆盘D．塑料瓶是绝缘体，因为里面几乎没有电荷5．如图是一个实物图，请选出对应的电路图（）A．B．C．D．6．关于电流和电源，下列说法中正确的是（）A．电路中只要有电源，就一定产生电流B．金属导体中自由电子的移动一定能形成电流C．电流的方向总是从电源正极流向负极D．在电源外部电流总是从电源正极流向负极7．在电学实验中，必须做到的是（）①在接线的过程中，开关是断开的；②接线时应从电源正极开始，开关靠近电源正极的一端；③闭合开关前，滑动变阻器滑片应放在阻值最大处；④若把电流表、电压表连在电路中，应选用最大的量程；⑤不准用导线将电源的两极直接连接起来．A．①②③④⑤B．①③④⑤C．①②④⑤D．①③⑤8．如图所示，两个相同的验电器A和B，其中A带正电，B不带电。

人教版九年级物理全一册《15.2电流和电路》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．杭州亚运会期间公园里的椅子上有一块太阳能面板，它能用来给手机充电，则太阳能充电器工作过程中能量转化是（）A．太阳能转化电能B．太阳能转化内能C．电能转化太阳能D．太阳能转化化学能2．下列说法中正确的是（）A．电荷的移动形成电流B．规定正电荷定向移动的方向为电流方向C．金属导体中自由电子移动的方向与电流方向相同D．负电荷定向移动的方向规定为电流的方向3．下列关于电路图的说法正确的是()A．含有电源的符号的图就是电路图B．用开关和电源连接的图是电路图C．含有用电器的图是电路图D．用电路元件符号表示电路元件实物连接的图,叫做电路图4．如图所示，一根实验室中常用的橡胶棒与毛皮摩擦后，橡胶棒所带的电荷量约为10-7库仑，然后立即将该橡胶棒接触验电器的金属球，金属箔片张开。

下列说法正确的是（）A．橡胶棒、金属球、金属杆、金属薄等均为导体B．橡胶棒与毛皮摩擦后，毛皮所带的电荷为负电荷C．发生电荷转移的瞬间，电流的方向为从金属箔到橡胶棒D．金属箔张开的角度最大时，金属箔所带的电荷量达到107库仑5．教师在备课时为各教研组沟通问题方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都能使对方铃声发声，图中设计合理的是A．B．C．D．6．在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来，这是因为（）．A．电流太大，会损坏电源B．电流太大，会损坏用电器C．电流太小，用电器不能工作D．电流太大，会损坏电源和用电器7．将摩擦后带正电的泡沫餐盘放在桌面，将几个不带电的泡沫小球放在餐盘上使小球带电，会看到小球上下跳动，如图所示。

则下列分析正确的是（）A．餐盘带正电是因为得到了电子B．小球与餐盘接触瞬间，电流方向是从小球到餐盘C．小球由于与餐盘带有同种电荷，相互排斥而向上运动D．摩擦后的餐盘发热是通过热传递的方式改变了内能8．如图是加油站里常见的“除电器”，人提油枪加油前，可用手触摸金属球清除身体上的静电（）A．人体带的电荷是摩擦过程中创造出来的B．人戴着橡胶手套触摸金属球也能“除电”C．“静电”消除后，人体的电荷就会全部消失D．若人带正电，“除电”时，电流方向是从人体流向金属球9．如图所示，开关S闭合时，小灯泡L1、L2都不亮．用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。

人教版九年级物理全一册《15.2电流和电路》同步练习题（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小艾同学学习了相关电学知识，你认为下列说法中正确的是（）A．规定电子定向移动的方向为电流方向B．只有正电荷的定向移动才能形成电流C．只有闭合电路，电路中才会有电流D．自由电子定向移动的方向与电流的方向相反2．电路与水路有许多相似之处，在电路和水路中各元件的工作原理是相似的，下列说法正确的是（）①电路中的电流与水流相似①电路中的开关与阀门相似①电路中的电源与水泵相似①导线的作用与水轮机相似A．①①①B．①①①C．①①①D．①①①①3．如图所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就不停的大吵大闹；你把香蕉还给它它就停止吵闹．香蕉的作用相当于电路中的A．导线B．开关C．电源D．发声器4．晓慧同学取来一个蜂鸣器、一些导线和一个开关，并将它们连接成一个闭合的回路，当她将开关闭合后，发现蜂鸣器不能发声，这是因为她连接的回路中还缺少一个（）A．电源B．小灯泡C．小电动机D．二极管5．下列说法中正确的是（）A．所有电荷定向移动的方向与电流方向相同B．固体分子间只存在引力，气体分子间只存在斥力C．原子由不带电的原子核及核外绕着原子核做高速运动的电子组成D．银河系、太阳系、地球、月球是按空间尺度由大到小排序的6．小明将灯泡L1和L2连接成如图所示的电路，闭合开关后，两个灯泡均不发光。

已知小明的电路连接完好，他用一根导线进行检测，则下列说法正确的是（）A．可以将导线直接接在电源两端B．导线接在灯L1两端时灯L2发光，则一定是L1短路C．导线接在灯L2两端时两灯均不发光，则一定是灯L1灯丝断了D．导线接在开关两端两灯灯泡均发光，则应该是开关断路7．在如图所示的电路中，当开关S闭合后，小明观察发现:灯L1不亮，L2亮，电压表有示数，则下列说法中正确的是（）A．灯L1与L2并联，L1的灯丝断了B．灯L1与L2并联，L1被短路了C．灯L1与L2串联，L1的灯丝断了D．灯L1与L2串联，L1的电压比L2的小很多8．图示的电路中，闭合开关S，在电路各部分正常工作一段时间后，一电流表示数突然变小，另一电流表示数不变，则电路的故障可能是（）A．R1断路B．R1短路C．R2断路D．R2短路二、填空题9．电流是由电荷在导体中形成的。

人教版九年级物理全一册《15.2电流和电路》同步练习题（带有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列说法中正确的是（）A．电荷的移动形成电流B．规定正电荷定向移动的方向为电流方向C．金属导体中自由电子移动的方向与电流方向相同D．负电荷定向移动的方向规定为电流的方向2．如图，下列说法正确的是A．灯泡发光说明电路中有电流B．金属导线中发生定向移动的电荷是正电荷C．电源的上端是正极D．灯泡发光时，电源将电能转化为化学能3．下列电路连接正确的是（）A．B．C．D．4．小明家新买了一台洗衣机，S1是电源总开关，闭合开关S1，只有指示灯L亮起，再闭合启动开关S2，电动机工作开始洗衣。

如图所示电路图符合要求的是（）A．B．C．D．5．如图，小红在少年宫科技馆用手触摸带负电的静电球时，头发丝一根根竖起，形成“怒发冲冠”的有趣现象。

下列分析正确的是（）A．小红一定是站在了导体上B．静电球带负电是由于失去了部分电子C．“怒发冲冠”是因为头发带异种电荷互相排斥D．小红带电的瞬间电流方向是由小红到静电球6．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障可能是（）A．开关S断路B．开关S与灯L2均断路C．灯L1断路D．灯L1与开关S均断路7．下列说法正确的是（）A．原子是由质子和中子组成的B．规定正电荷定向移动的方向为电流方向C．只有正电荷的定向移动才能形成电流D．有电流通过的小灯泡，其两端不一定有电压8．如图所示，两个相同的验电器A和B，A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，下列说法不正确的是（）A．A金属箔张角变小，说明它得到电子B．B金属箔张角变大，说明两金属箔带上同种电荷C．正电荷从A向B定向移动，形成瞬间电流D．瞬间电流的方向是从A向B二、填空题9．玻璃棒与丝绸相摩擦，玻璃棒因为（选填“得到”或“失去”）电子而带（选填“正”或“负”）电。

人教版九年级物理全一册《15.2电流和电路》同步练习题（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路图，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后（）A．L1发光，L2不发光B．L1不发光，L2发光C．L1,和L2都发光D．L1和L2都不发光2．下列说法中正确的是（）A．干电池、蓄电池、电风扇等都是电源B．导电的物体叫做导体，不导电的物体叫做绝缘体C．直接用导线将电源的正、负极连接起来，这种情况叫做短路D．摩擦起电的实质是创造了电荷3．如图所示四个电路中，若闭合开关S，将会造成电源短路的是（）A．B．C．D．4．手电筒长期使用，后盖的弹簧变松，旋紧后，后盖与干电池接触不好，小灯泡不能发光．为了使小灯泡正常发光，应在后盖与电池之间垫上下列哪一种物质A．塑料片B．金属硬币C．硬纸片D．橡皮5．如图所示，电源电压为3V，当开关S1和S2都闭合时，则（）A．电压表的示数为3VB．灯L1不亮，灯L2亮C．两只灯泡都将被烧坏D．电流表将被烧坏6．如图所示实验电路相对应的电路图是图中的（）A．B．C．D．7．在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、电流表应接在靠近电源电流流出的一端C．连接电路时，应先将开关断开D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端．8．关于电流，下列说法中错误的是（）A．自由电荷的定向移动形成电流B．通过导体横截面的电荷量越多，导体中的电流就越大C．在闭合电路中，电流从电源的正极通过导体流向负极D．金属导体中电流的方向与自由电子移动的方向相反二、填空题9．如图所示，如图所示，是一辆电动自行车，将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，这个车钥匙相当于电路中的；遮阳伞下方的空气流速小于伞上方的流速，伞下方的压强（选填“大于”“小于”或“等于”）伞上方的压强，使车身不稳定，容易引发事故。

15.2电流和电路活动与探究1、观察与思考观察教室中的电路，看它由哪些部分组成，并想一想一个完整的电路应该由哪几部分组成？教室中的电源在哪儿？电路中各部分有什么作用？2、动手做一做实验一：按图连接电路，然后把小灯泡换成小电动机和音乐门铃，重做实验。

看一看用电器在什么时候工作？实验二：按图所示连接电路，把导线两端的铁夹分别跟图中的橡皮、塑料尺、铅笔芯、硬币等连接。

探究哪些善于导电，哪些不善于导电。

3、动脑想一想a．结合课本联系实验一，归纳电路有几种状态，并说明什么叫电流？电流的方向如何？b．结合实验二想想什么叫做导体、什么叫做绝缘体？你还知道哪些导体和绝缘体？基础训练1、_______、________，再加上_______，往往还有_______，就组成了电路。

2、画出下列元件的符号：(1)电池__________ (2)灯泡_______ (3)开关__________ (4)电阻________(5)电动机________3、电路由四部分组成，从能量的角度来说，提供电能的是_____________，消耗电能的是____________，传输电能的是_________。

4、只有电路闭合时，电路中才有电流。

电流的流动是有一定方向的，一般电路中电流的流向是______→_________→_________。

5、自行车是大家常见的物体，它上面有塑料把手、外胎、内胎、链条、钢丝、塑料踏板、皮革坐垫，其中是绝缘体的有________________________________________。

6、常用的电线芯线是用________制成的，因为它是导体，善于_______；而电线外层则包上一层橡胶或塑料，因为它们是_________，可以防止漏电。

7、如图所示电路图，哪个是完整的？( )8、关于电流和电源，下列说法中正确的是：( )A．电路中只要有电源，就一定产生电流B．金属导体中自由电子的移动一定能形成电流C．电流的方向总是从电源的正极流向负极D．电流沿着“正极→用电器→负极”方向移动9、如图所示电路中，A、B为两个金属夹，分别在两金属夹之间接入硬币、铅笔芯、橡皮或塑料尺，闭合开关后观察小灯泡是否发光。

人教版九年级物理全一册《15.2电流和电路》同步测试题附答案一、选择题1．关于电流的形成，下列说法正确的是（）A．只要导体中的电荷运动，就会形成电流B．只有正电荷定向移动，才会形成电流C．只有正、负电荷同时定向移动，才会形成电流D．不论是正电荷还是负电荷，只要它们定向移动，都会形成电流2．如图所示，下列电路中完整的是（）A． B． C． D．3．如图所示的实物电路，关于它的电路图画法正确的是（）A． B． C． D．4．如图所示的三个电路，下列对其通路、断路、短路判断正确的是（）A．甲断路、乙短路、丙通路B．甲通路、乙断路、丙短路C．甲通路、乙短路、丙断路D．甲短路、乙断路、丙通路5．绝不允许用电线把电源的两极直接连接起来，是因为（）A．有触电的危险B．电路中没有电流C．电流太小会损坏电源D．电流太大会损坏电源6．如图所示，一根与丝绸摩擦过的玻璃棒带了电，用此玻璃棒接触原来不带电的验电器金属球，验电器的金属箔张开，以下说法正确的是（）A．验电器金属箔张开是因为它们带异种电荷B．瞬间电流的方向从玻璃棒流向验电器C．金属箔带了负电D．丝绸摩擦过的玻璃棒带了负电7．如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。

当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。

由此判断电路的故障是（）A．L1断路B．L2断路C．L1短路D．L2短路8．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，两个小灯泡的发光情况是（）A．L1、L2都能发光B．L1、L2都不能发光C．L1发光、L2不发光D．L1不发光、L2发光二、填空题9．电动自行车具有节能环保的优点，已成为许多市民出行的首选。

当车钥匙插入锁孔并顺时针旋转一下，电动自行车就通电了，此时车钥匙相当于电路中的；给电动自行车蓄电池充电时，蓄电池相当于电路中的。

10．如图所示是电子在导体中的运动情况，导体中有电流的是图（选填“甲”或“乙”），此图中电流的方向是向（选填“左”或“右”）。

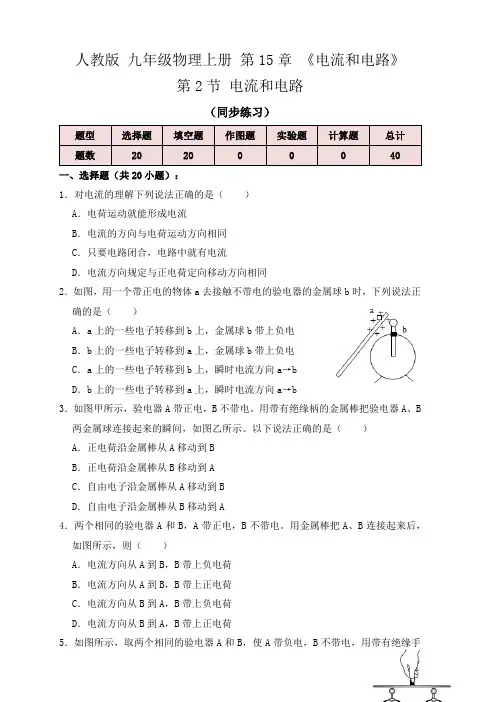

人教版九年级物理上册第15章《电流和电路》第2节电流和电路（同步练习）题型选择题填空题作图题实验题计算题总计题数20 20 0 0 0 40 一、选择题（共20小题）：1．对电流的理解下列说法正确的是（）A．电荷运动就能形成电流B．电流的方向与电荷运动方向相同C．只要电路闭合，电路中就有电流D．电流方向规定与正电荷定向移动方向相同2．如图，用一个带正电的物体a去接触不带电的验电器的金属球b时，下列说法正确的是（）A．a上的一些电子转移到b上，金属球b带上负电B．b上的一些电子转移到a上，金属球b带上负电C．a上的一些电子转移到b上，瞬时电流方向a→bD．b上的一些电子转移到a上，瞬时电流方向a→b3．如图甲所示，验电器A带正电，B不带电。

用带有绝缘柄的金属棒把验电器A、B 两金属球连接起来的瞬间，如图乙所示。

以下说法正确的是（）A．正电荷沿金属棒从A移动到BB．正电荷沿金属棒从B移动到AC．自由电子沿金属棒从A移动到BD．自由电子沿金属棒从B移动到A4．两个相同的验电器A和B，A带正电，B不带电。

用金属棒把A、B连接起来后，如图所示，则（）A．电流方向从A到B，B带上负电荷B．电流方向从A到B，B带上正电荷C．电流方向从B到A，B带上负电荷D．电流方向从B到A，B带上正电荷5．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。

下列说法正确的是（）A．B中正电荷通过金属棒流向A，A金属箔的张角减小B．B中负电荷通过金属棒流向A，B金属箔的张角增大C．A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向AD．金属棒中瞬间电流的方向从B流向A，B金属箔的张角增大6．在干燥的冬季，人体很容易因为与地毯、地板摩擦而带上负电，当带负电的人接触门把手，往往会发生“触电”现象，对此现象分析正确的是（）A．负电荷由人体流向把手，瞬间电流方向由人体到把手B．负电荷由人体流向把手，瞬间电流方向由把手到人体C．正电荷由把手流向人体，瞬间电流方向由人体到把手D．正电荷由把手流向人体，瞬间电流方向由把手到人体7．如图甲所示，闭合开关灯泡发光，如图乙所示，用带绝缘柄的金属棒把两个验电器连接起来的瞬间（验电器带电情况见图乙），根据图中信息可以判断出（）A．开关中电流的方向是由A向BB．开关中自由电子定向移动方向是由A向BC．金属棒中自由电子定向移动方向是由B向AD．金属棒中电流方向是由A向B8．下列电路图中标出的电流方向正确的是（）9．如图是电解溶液NaCl制备金属钠的装置示意图，下列有关判断正确的是（）A．通过该装置可以将化学能转化为电能B．工作时Cl﹣从铁电极向石墨电极定向移动C．1min内在溶液有6C的Na+和6C的Cl﹣同时向相反方向运动，则溶液中电流大小为0.1AD．电流方向从负极流出，流入铁电极10．电路中有持续电流的条件是（）A．电路中必须有电源 B．电路是闭合的C．电路中有电源，且有用电器 D．电路中有电源，且电路闭合11．如图所示是一种常用的充电宝。

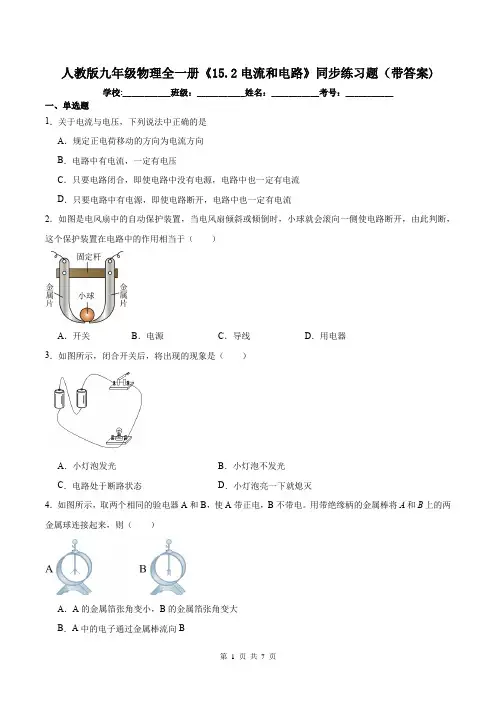

人教版九年级物理全一册《15.2电流和电路》同步练习题（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电流与电压，下列说法中正确的是A．规定正电荷移动的方向为电流方向B．电路中有电流，一定有电压C．只要电路闭合，即使电路中没有电源，电路中也一定有电流D．只要电路中有电源，即使电路断开，电路中也一定有电流2．如图是电风扇中的自动保护装置，当电风扇倾斜或倾倒时，小球就会滚向一侧使电路断开，由此判断，这个保护装置在电路中的作用相当于（）A．开关B．电源C．导线D．用电器3．如图所示，闭合开关后，将出现的现象是（）A．小灯泡发光B．小灯泡不发光C．电路处于断路状态D．小灯泡亮一下就熄灭4．如图所示，取两个相同的验电器A和B，使A带正电，B不带电。

用带绝缘柄的金属棒将A和B上的两金属球连接起来，则（）A．A的金属箔张角变小，B的金属箔张角变大B．A中的电子通过金属棒流向BC．A中的正电荷通过金属棒流向BD．连接的瞬间金属棒中电流的方向为从B到A5．如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙的金属球连接起来，发现甲的金属箔张角变小，乙的金属箔张开，则下列说法正确的是A．乙验电器金属箔张开是因为它带上了负电B．金属棒中瞬时电流的方向从乙流向甲C．正电荷从甲转移到乙，所以两个验电器都带正电荷D．电子从乙转移到甲，乙带负电荷6．现代战争中使用了很多新型炸弹．有一种石墨炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上，使得发电厂瘫痪．这种炸弹的破坏方式主要是()A．炸塌厂房B．炸毁发电机C．使输电设备短路D．切断输电线7．如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带绝缘手柄的金属棒把A和B连接起来．下列说法正确的是A．B中的自由电子通过金属棒流向A，B金属箔的张角增大B．A中正电荷通过金属棒流向B，A金属箔的张角减小C．B中负电荷通过金属棒流向A，同时A中正电荷通过金属棒流向BD．金属棒中瞬间电流的方向从B流向A，B金属箔的张角增大8．如图所示的图片与对应描述正确的是（）A．甲图：汽油机的压缩冲程，将内能转化为机械能B．乙图：水电站发电源源不断地获得电能，说明能量可以凭空产生C．丙图：气球在衣服上摩擦后，靠近头发，头发会飘起来，因为带电体吸引轻小物体D．丁图：图中自由电子定向移动的方向为导线中电流的方向9．如图所示，两个相同的验电器A和B，A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，下列说法不正确的是（）A．此过程中，自由电子从B向A定向移动，形成瞬间电流B．验电器A的金属箔张角变小，说明它得到电子C．此过程中，瞬间产生的电流方向是从B向AD．验电器B的金属箔张角变大，因为两金属箔都带上正电荷而互相排斥10．如图所示，将与衣服摩擦过的气球靠近从水龙头中流出来的一小束水流，水流向气球方向弯曲了。

人教版九年级物理第十五章电流和电路第三节串联和并联同步练习含答案知识点一串联和并联1.下列电路中,属于并联电路的是（）2.如图所示,闭合开关后,甲图中的两盏灯是＿＿＿＿联的;乙图中的两盏灯是＿＿＿＿联的;丙图中的两盏灯是＿＿＿＿联的;丁图中的两盏灯是＿＿＿＿联的知识点二串、并联电路特点3.(巴中中考)小明设计了一个电路,开关断开两灯都不亮,开关闭合两灯均发光,拧下其中一只灯泡,另只灯泡仍发光,则符合要求的电路是( )4.如图所示的电路中,若L2的灯丝断了,而电路其他部分完好,则开关S闭合后( )A.L1发光,L2不发光B.L1不发光,L2发光C.L1和L2都发光D.L1和L2都不发光知识点三连接串联电路和并联电路5.请用笔画线代替导线,在图中将两个灯泡、开关连成串联电路6.如图所示,请用笔画线代替导线,根据电路图连接7.如图所示的实物连接图中,两灯应为并联,请在错处打并在原图上加以改正(仅能改动一根线)8.请在图中用笔画线代替导线连接电路.要求:两盏灯泡并联,开关S同时控制两盏灯泡知识点四生活中的电路9.每天课间操开始时,各教室的广播同时响起音乐声,各教室的广播连接方式是( )A.串联B.并联C.串联和并联都有可能D.无法确定10.为庆祝建国70周年,今年9月27日到10月31日重庆上演了“祖国万岁灯光秀,江北嘴数百万颗灯珠组成的玻璃幕墙上演“十屏联动”,画面宏大色彩丰富,非常具有视觉冲击力,控制灯的开关和灯之间的连接方式是＿＿＿＿两个不同墙面上的灯之间的连接方式是＿＿＿＿(两空均选填“串联”或“并联”)分级训练11.如图所示,开关S的作用是( )A.控制整个电路B.只控制灯LC.只控制灯LD.控制L1和L212.(常州中考)小华有一发光棒,闭合开关,众小灯齐发光;一段时间后,其中一小灯熄灭,如图所示.关于该小灯熄灭的原因以及众小灯的电路连接方式下列猜想中合理的是( )A.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯串联B.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯并联C.若该小灯处断路,众小灯串联;若该小灯处短路众小灯串联D.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯并联13.抽油烟机装有照明灯和排气扇.使用中,有时需要它们单独工作,有时需要它们同时工作,如图所示的四个电路中,你认为符合上述要求的是( )14.在进行英语听力测试时,各考场的有线扬声器是同时开播,也是同时停播的.它们的连接方式是＿＿＿＿(选填“能”或“不能”) 独立工作15.某同学连接了如图所示的错误电路,请改正(1)要使电路中两灯串联,只需要拆除导线＿＿＿＿(选填“a”“b”“c”或“d”)(2)要使电路中两灯并联,只要将导线＿＿＿＿(选填“a”“b”“c”或“d”)由＿＿＿＿点改接到＿＿＿＿点16小满暑假坐火车去北京,在火车上发现车厢后面有两个厕所,只有当两个厕所的门都关上时,车厢指示灯才会发光,指示牌才会显示“厕所有人”字样,提醒顾客两个厕所内都有人,请你把图中各元件符号连接成符合上述设计要求的电路图答案1.A2.串并串并3.C4.D5.略6.略7.略8.略9.B10.串并11.C12.A13.A14.并能15.C d D C16.略。

人教版九年级物理全一册《15.2电流和电路》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．对电流的理解下列说法正确的是（）A．电荷运动就能形成电流B．电流的方向与电荷运动方向相同C．只要电路闭合，电路中就有电流D．电流方向规定与正电荷定向移动方向相同2．某风力报警器的风力探头通过中心滑杆可带动下端的金属片上下移动．当风速较小时，仅绿灯亮，电铃不响；当风速增大到一定程度后，绿灯不亮，电铃响发出警报．下列四幅风力报警器的原理图符合要求的是A．B．C．D．3．用毛皮摩擦过的橡胶棒与验电器A的金属球接触后箔片张开，如图所示，然后用带有绝缘手柄的金属棒把验电器A和不带电的验电器B连接起来。

下列说法正确的是（）A．验电器A的金属球带正电B．验电器A的金属箔片带正电C．验电器B带负电D．连接瞬间电流方向是从A到B4．卫星和太空站上用的电源一般是（）A．发电机B．干电池C．太阳能电池D．蓄电池5．如图所示电路图中，与实物电路对应的是（）A．B．C．D．6．如图所示，当闭合开关S后看到L1发光，灯L2不发光，则可能的原因是（）A．灯L1断路B．灯L1短路C．灯L2接触不良D．灯L2短路7．如图，闭合开关灯泡发光，下列说法正确的是（）A．电流方向总是从正极到负极B．在电源外部，正电荷由正极流向负极C．在电源外部，自由电子由负极流向正极D．在电源外部，自由电子由正极流向负极8．当带正电的验电器的金属球接地时，金属箔就闭合，这是因为A ．金属箔中电子转移到大地B ．金属箔中质子转移到大地C ．大地上的原子转移到金属箔上D ．大地上的电子转移到金属箔上9．如图所示的电路是一种声光报警电路的示意图，当开关1S 和2S 同时闭合时，会出现的现象是（ ）A ．灯不亮，铃响B ．灯亮，铃响C ．灯亮，铃不响D ．灯不亮，铃不响10．如图所示，电路元件及导线连接均完好，下列说法正确的是A ．S 1、S 2闭合，L 1 不能发光，L 2能发光B ．S 1、S 2闭合，L 1 能发光，L 2不能发光C ．S 1、S 2断开，L 1、L 2 都能发光D ．S 1闭合，S 2断开，L 1不能发光，L 2能发光二、填空题11．如图所示，两个相同的验电器A 和B ，A 带负电，B 不带电。

人教版九年级物理全一册《15.2电流和电路》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列关于电流方向的说法中，正确的是（）A．电流的方向就是自由电子定向移动的方向B．电流的方向就是正电荷的运动方向C．在金属导体中，电流的方向与自由电子定向移动的方向相反D．在电解液中，电流的方向与正离子定向移动的方向相反2．你见过史上最小气的猴子吗？如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。

从物理学的角度分析，香蕉的作用相当于电路中的（）A．开关B．导线C．电源D．用电器3．如图所示的电路中，当开关S闭合时，灯L1、L2均不亮．某一同学用一根导线去查找电路的故障．他将导线先并联在L1两端时，发现L2亮，灯L1不亮，由此判断A．灯L1短路B．灯L1断路C．路灯L2短路D．灯L2断4．光电效应：一定频率的光照射在某种金属表面时，电子会从金属表面逸出，即光生电。

“爱因斯坦”因正确解释了这一现象，而获得了1921年诺贝尔奖。

如图用某种频率光照射金属板，会发现与金属板相连的金属箔片会张开。

关于这一现象下列论述正确的是（）A．验电器的原理与摩擦过的橡胶棒吸引纸屑的原理相同B．电子从金属表面逸出是光照射使金属板创造了电子C．电子逸出后的运动方向与其所形成电流方向相反D．电子从金属表面逸出的过程是电能转化为光能的过程5．如图所示,两个相同的验电器A 和B，A 带正电，B 不带电,用带有绝缘柄的金属棒把A 和B 连接起来,下列说法不正确的是A．验电器B 金属箔张角变大，因为两金属箔都带上正电荷而互相排斥B．验电器A 金属箔张角变小,说明它得到电子C．此过程中，自由电子从B 向A 定向移动，形成瞬间电流D．此过程中，瞬间产生的电流方向是从B 向A6．与下图所示实验电路相对应的电路图（）A．B．C．D．7．在伏安法测电阻实验中，要求根据电路图（如图）来进行，则同学们应该采用的实物图是（）A．B．C．D．8．下列说法正确的是（）A．照明电路只由用电器、开关、导线三部分组成，没有电源B．只要导体中的电荷运动，就会形成电流C．电子定向移动的方向，与电流的方向相反D．导线可以由任何物质制成二、填空题9．从显像管尾部的热灯丝发射出来的电子，高速撞击在电视机荧光屏上，使荧屏发光，则在显像管内电流的方向是从流向．10．如图所示，电路的状态是（选填“通路”、“开路”或“短路”），此时电路中电流（选填“有”或“无”）。

人教版九年级物理全一册《15.2电流和电路》同步练习题（带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列关于电源和用电器说法正确的是A．所有电源都由化学能转换为电能B．电源工作时是将其它形式的转化为电能的装置C．电池充电时，化学能转化为电能D．用电器是产生电能的装置2．用毛皮摩擦过的橡胶棒接触验电器的金属球（如图所示），发现验电器的两个金属箔片张开。

以下说法正确的是（）A．毛皮和橡胶棒摩擦的过程中创造了电子B．毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C．验电器的金属箔片张开是因为带了异种电荷D．橡胶棒接触验电器瞬时电流方向从橡胶棒到验电器3．有两个都不带电的验电器A和B，当把与丝绸摩擦过的玻璃棒接触A验电器的金属球后，金属指针张开，B验电器的金属指针也张开了，如图所示（）A．丝绸与玻璃棒摩擦时，丝绸由于失去电子带正电B．当玻璃棒接触A验电器的金属球时，正电荷从玻璃棒向验电器转移，使验电器A带正电C．当金属棒把A、B两验电器连起来时，B验电器由于失去电子带正电D．当金属棒把A、B两验电器连起来时，瞬间电流方向从验电器B到验电器A4．如图所示的实物图，与如图所示电路对应的是（）A．B．C．D．5．从显像管尾部的热灯丝发射出来的电子，高速撞击到电视机荧光屏上，使荧光屏发光，则在显像管内（）A．电流方向从灯丝到荧屏B．显像管内是真空，无法通过电流C．电流方向从荧屏到灯丝D．电视机使用的是交流电，显像管中的电流方向不断改变6．如图是小明连接的实验电路，他连接这个电路依据的电路图是图中的A．B．C．D．7．如图所示，由几只水果提供的电能点亮了一排“V＂字形发光二极管，关于这个电路的说法错误的是A．水果的作用是给电路提供电压B．电路中电荷发生了定向移动C．水果中储存的是电能D．水果串联起来可以提高电压8．用丝绸摩擦过的玻璃样去接触不带电的验电器A，A的金属箔片张角变大，如图甲所示。

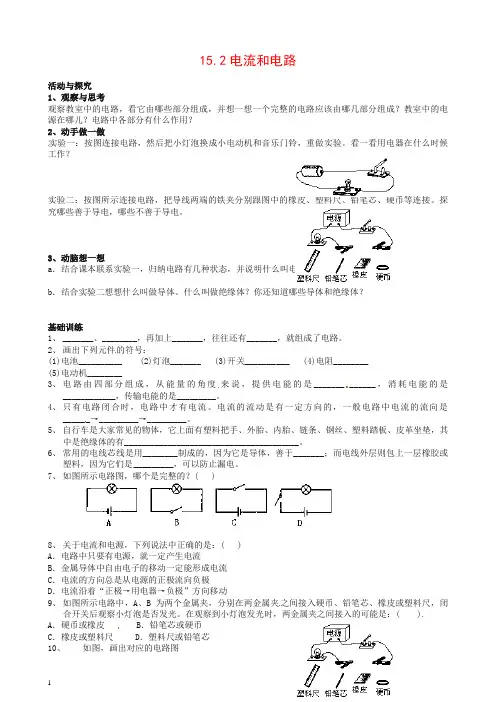

15.2电流和电路活动与探究1、观察与思考观察教室中的电路，看它由哪些部分组成，并想一想一个完整的电路应该由哪几部分组成？教室中的电源在哪儿？电路中各部分有什么作用？2、动手做一做实验一：按图连接电路，然后把小灯泡换成小电动机和音乐门铃，重做实验。

看一看用电器在什么时候工作？实验二：按图所示连接电路，把导线两端的铁夹分别跟图中的橡皮、塑料尺、铅笔芯、硬币等连接。

探究哪些善于导电，哪些不善于导电。

3、动脑想一想a．结合课本联系实验一，归纳电路有几种状态，并说明什么叫电流？电流的方向如何？b．结合实验二想想什么叫做导体、什么叫做绝缘体？你还知道哪些导体和绝缘体？基础训练1、_______、________，再加上_______，往往还有_______，就组成了电路。

2、画出下列元件的符号：(1)电池__________ (2)灯泡_______ (3)开关__________ (4)电阻________ (5)电动机________3、电路由四部分组成，从能量的角度来说，提供电能的是_____________，消耗电能的是____________，传输电能的是_________。

4、只有电路闭合时，电路中才有电流。

电流的流动是有一定方向的，一般电路中电流的流向是______→_________→_________。

5、自行车是大家常见的物体，它上面有塑料把手、外胎、内胎、链条、钢丝、塑料踏板、皮革坐垫，其中是绝缘体的有________________________________________。

6、常用的电线芯线是用________制成的，因为它是导体，善于_______；而电线外层则包上一层橡胶或塑料，因为它们是_________，可以防止漏电。

7、如图所示电路图，哪个是完整的？( )8、关于电流和电源，下列说法中正确的是：( )A．电路中只要有电源，就一定产生电流B．金属导体中自由电子的移动一定能形成电流C．电流的方向总是从电源的正极流向负极D．电流沿着“正极→用电器→负极”方向移动9、如图所示电路中，A、B为两个金属夹，分别在两金属夹之间接入硬币、铅笔芯、橡皮或塑料尺，闭合开关后观察小灯泡是否发光。
