2021届初三物理同步练习 第十五章 第2节 电流和电路【含答案】

人教版九年级物理第15章第二节电流和电路同步练习含答案知识点电流1.关于电流的形成,下列说法中正确的是( )A.只要导体中的电荷运动,就会形成电流B.只有正电荷定向移动,才会形成电流C.不论是正电荷还是负电荷,只要它们定向移动,都会形成电流D.只有正、负电荷同时定向移动,才会形成电流2.有两个相同的验电器A和B,A带电,B不带电。

用导线通过灯泡把AB连接起来如图所示,则( )A.导线中有电荷通过,B张角变大B.导线中没有电荷通过,B张角不变C.导线中有持续电流通过,灯泡发光D.导线中有持续电流通过,灯泡不发光3.如图所示,导体中有电流的是_____图,此图中电流的方向_____(选填“向左”或“向右”)知识点电路的构成4.如图所示,在《中国好声音》节目中,导师李健按下面前的按钮,转椅启动,转向学则按钮相当于电路中的（）A.开关B.导线C.电源D.用电器5.组成完整电路的元件分别为:_____、_____、_____和开关。

其中电源的作用是__________6.电路中有持续电流的条件:(1)电路中必须有_____;(2)电路必须_____。

知识点电路图7.我们在物理课中画电路图时要用统一的元件符号,下列符号中表示电源的是（）8.在如图甲中有电子门铃、电源和开关,请用笔画线表示导线把它们连接起来,使得门铃能够正常工作,并在图乙虚线框内画出相应的电路图。

(电子门铃可以用电子门铃}一表示)知识点通路断路短路9.用电器短接和断路是电路中常见的故障,下列四幅图中有用电器短接现象的是（）10.如图所示的电路中,开关闭合后,处于_____(选填“通路”“断路”或“短路”)状态,会造成_____(选填“电源”或“灯泡”)损坏,要使其成为正确的电路,只需要拆掉图中标注为_____的导线。

11.如图所示,电路的状态是_____(选填“通路”“断路”或“短路”),此时电路中_____电流(选填“有”或“无”),灯泡_____发光(选填“会”或“不会”)。

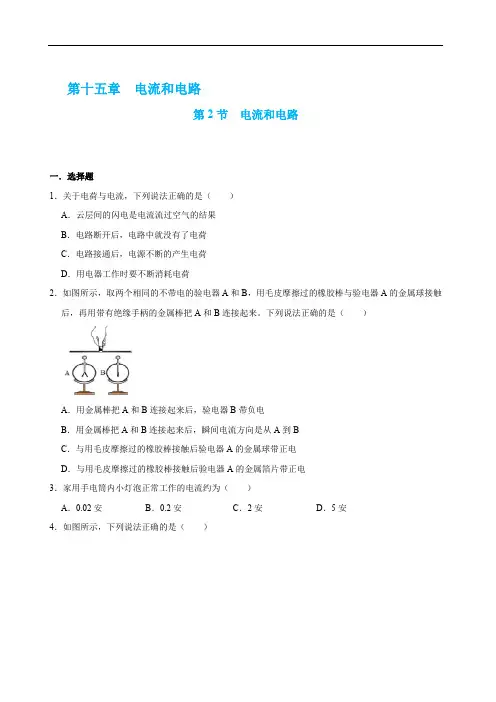

第十五章电流和电路第2节电流和电路一．选择题1．关于电荷与电流，下列说法正确的是（）A．云层间的闪电是电流流过空气的结果B．电路断开后，电路中就没有了电荷C．电路接通后，电源不断的产生电荷D．用电器工作时要不断消耗电荷2．如图所示，取两个相同的不带电的验电器A和B，用毛皮摩擦过的橡胶棒与验电器A的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。

下列说法正确的是（）A．用金属棒把A和B连接起来后，验电器B带负电B．用金属棒把A和B连接起来后，瞬间电流方向是从A到BC．与用毛皮摩擦过的橡胶棒接触后验电器A的金属球带正电D．与用毛皮摩擦过的橡胶棒接触后验电器A的金属箔片带正电3．家用手电筒内小灯泡正常工作的电流约为（）A．0.02安B．0.2安C．2安D．5安4．如图所示，下列说法正确的是（）A．电源上端是正极B．金属导线中发生定向移动的电荷是正电荷C．灯泡发光时，电源将电能转化为化学能D．灯泡发光说明电路中有电流5．下列说法正确的是（）A．电路中只要有电流，就一定有电源B．电流方向总是从电源正极到电源负极C．玻璃、橡胶是绝缘体，所以本身没有电荷D．用毛皮摩擦过的橡胶棒因为失去了正电荷而带上了负电6．水轮机中的“水流”相当于电路中的（）A．电源B．电压C．电流D．导线7．下列的电路图中结构完整、能正常工作的是（）A．B．C．D．8．小明同学按如图连接好电路，闭合开关后发现，甲乙两灯泡不亮，然后他拿来一根导直接连在甲灯泡两端，此时甲乙灯泡仍不亮，于是取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来，根据以上现可以推断出下列哪个结论是正确的（）A．甲灯泡断路B．乙灯泡断路C．甲乙灯泡都断路D．电源坏了9．下列电路图中，与实物图对应的是（）A．B．C．D．10．在图所示的四个电路图中，连接正确的是（）A．B．C．D．二．填空题11．用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能________；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相________而张开；接触的瞬间，电流方向________。

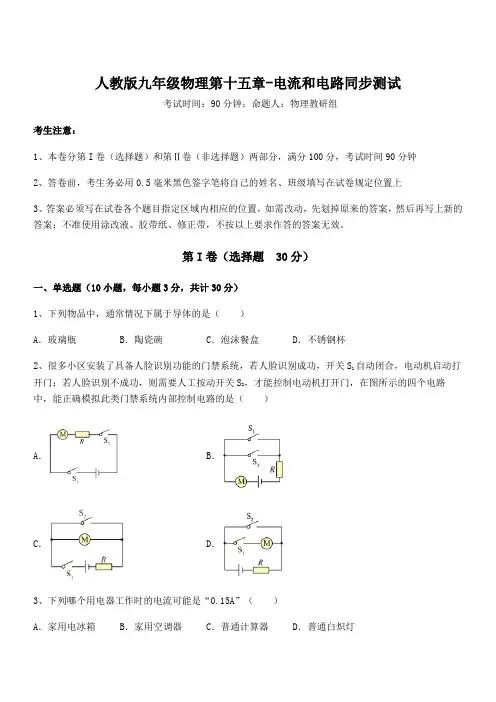

人教版九年级物理第十五章-电流和电路同步测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列物品中，通常情况下属于导体的是（）A．玻璃瓶B．陶瓷碗C．泡沫餐盒D．不锈钢杯2、很多小区安装了具备人脸识别功能的门禁系统，若人脸识别成功，开关S1自动闭合，电动机启动打开门；若人脸识别不成功，则需要人工按动开关S2，才能控制电动机打开门，在图所示的四个电路中，能正确模拟此类门禁系统内部控制电路的是（）A．B．C．D．3、下列哪个用电器工作时的电流可能是“0.15A”（）A．家用电冰箱B．家用空调器C．普通计算器D．普通白炽灯4、如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开。

则下列说法正确的是（）A．乙验电器金属箔张开是因为它带上了负电B．金属棒中瞬间电流的方向是从甲流向乙C．正电荷从甲移到乙，所以两个验电器都带正电D．电子从乙移到甲，乙带负电荷5、如图所示，当开关S闭合时，灯L1、L2均不亮。

某同学用一根导线去检查电路故障，他将导线接在L1的两端时发现L2亮、L1不亮，然后并接在L2两端时，发现两灯均不亮。

由此可以判断（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路6、下列各组材料中，通常情况下都属于导体的是（）A．金属、陶瓷B．铅笔芯、自来水 C．玻璃、橡胶D．盐水、玻璃7、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（）A．一定不带电B．一定带负电C．一定带正电D．可能不带电8、关于以下几个小实验，说法正确的是（）A．滑滑梯时感到臀部发热，说明热传递能够改变内能B．很难将一根铁丝拉长，说明分子间存在斥力C．将两个自由悬挂带正电的小球靠近，发现小球彼此被推开，说明同种电荷相互排斥D．两个小灯泡两端的电压相同，则这两个小灯泡一定是并联的9、关于电现象，下列说法正确的是（）A．摩擦起电是由于在摩擦的过程中产生了电荷B．电荷的移动形成电流C．在物理学中把电荷移动的方向规定为电流的方向D．毛皮摩擦橡胶棒后毛皮带上了正电荷10、如图所示的电路中，电源电压不变，若要使电阻R1、R2串联，则下列开关状态正确的是（）A．只闭合S1B．只闭合S3C．同时闭合S1和S2D．同时闭合S1、S2、S3第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、如图所示，当电流从发光二极管的______极流入时，发光二极管发光，若将电源正负极对调后，闭合开关，发光二极管______（选填“仍能”或“不能”）发光，所以，发光二极管具有______性。

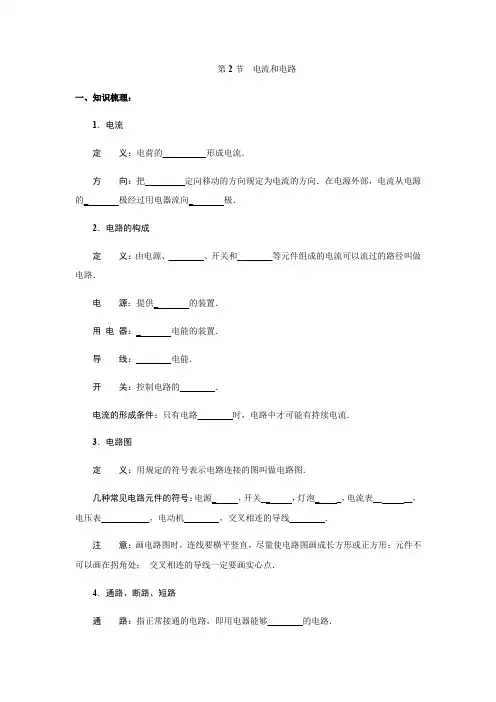

第2节电流和电路一、知识梳理：1．电流定义：电荷的_ __形成电流．方向：把__ 定向移动的方向规定为电流的方向．在电源外部，电流从电源的_ 极经过用电器流向_ 极．2．电路的构成定义：由电源、_ 、开关和__ _等元件组成的电流可以流过的路径叫做电路．电源：提供_ 的装置．用电器：_ 电能的装置．导线：_ 电能．开关：控制电路的_ ．电流的形成条件：只有电路_ 时，电路中才可能有持续电流．3．电路图定义：用规定的符号表示电路连接的图叫做电路图．几种常见电路元件的符号：电源_ ，开关__ ，灯泡_ _，电流表__ __，电压表__ __，电动机_ ，交叉相连的导线_ ．注意：画电路图时，连线要横平竖直，尽量使电路图画成长方形或正方形；元件不可以画在拐角处；交叉相连的导线一定要画实心点．4．通路、断路、短路通路：指正常接通的电路，即用电器能够_ 的电路．断路：也叫开路．指电路中某处被切断，电路中没有电流，用电器_ ．短路：直接用导线将_ _ 连接起来的电路，叫做短路．电源被短路，电路中会有很大的电流，这是不允许的．二、练习：知识点1电流1．下列电路图中标出的电流方向正确的是( )知识点2电路的构成2．下列说法中正确的是( )A．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路B．电源是使电路中有持续电流的装置C．干电池、蓄电池、发电机、电风扇都是电源D．手电筒照明时，小灯泡相当于电源3．如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于(C) A．电源B．开关C．用电器D．导线4．如图所示，电路连接正确的是( )知识点3电路图5．下列电路图正确的是( )6．如图甲是日常使用的手电筒，图乙是该手电筒的电路图，请将此电路图补充完整．知识点4通路断路短路7．如图所示电路连接情况中：A属于，B属于，C属于．(填“短路”“通路”或“断路”)8．如图，开关S闭合时灯L1，灯L2(填“亮”或“不亮”)．9．如图所示，将小灯泡与电源相接，闭合开关后，灯泡发光，则通过灯泡中的电流方向是，灯丝中电子的定向移动方向是．(填“由A到B”或“由B到A”)10．关于电源和电流，下列说法中正确的是( )A．电流是由大量电荷的无规则运动形成的B．电源外部，电流是从电源的正极流向负极C．在电路中只要有电源，就一定会有电流D．电流的方向总是从电源的正极流向负极11．如图所示的电路是最简单的电路．下列说法正确的是( )A．此时的电路是通路B．开关闭合后会发生短路C．开关闭合后，电流由电源正极流出，经开关、灯泡后回到电源负极D．若开关接在电源负极与灯泡之间，开关不起作用12．红外线电暖器中有一个自动断电的安全装置，如图所示，当红外线电暖器倾倒时，电路；直立时，电路．(填“断开”或“闭合”)13．如图是由一个小灯泡、一个发光二极管LED、两节干电池、一个开关组成的电路．闭合开关，小灯泡和LED发光，说明LED的正极是(填“较长的引脚”或“较短的引脚”)．导线中电荷移动的方向为从到(填“A”或“B”)．14．画出如图所示的实物电路对应的电路图．知识点5 电荷和电流方向的辨析15．如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B 两金属球连接起来的瞬间(如图乙所示)，金属棒中( )甲乙A．电流方向由A到B B．电流方向由B到AC．有电流但方向无法确定D．始终无电流16．如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b 也带上了正电，则下列说法正确的是( )A．a上的一些电子转移到b上，瞬时电流方向b→aB．b上的一些电子转移到a上，瞬时电流方向a→bC．b上的一些电子转移到a上，瞬时电流方向b→aD．a上的一些电子转移到b上，瞬时电流方向a→b参考答案：第2节电流和电路一、知识梳理：1．电流定义：电荷的__定向移动__形成电流．方向：把__正电荷__定向移动的方向规定为电流的方向．在电源外部，电流从电源的__正__极经过用电器流向__负__极．2．电路的构成定义：由电源、__用电器__、开关和__导线__等元件组成的电流可以流过的路径叫做电路．电源：提供__电能__的装置．用电器：__消耗__电能的装置．导线：__输送__电能．开关：控制电路的__通断__．电流的形成条件：只有电路__闭合__时，电路中才可能有持续电流．3．电路图定义：用规定的符号表示电路连接的图叫做电路图．几种常见电路元件的符号：电源____，开关____，灯泡____，电流表____，电压表____，电动机____，交叉相连的导线__、__．4．通路、断路、短路通路：指正常接通的电路，即用电器能够__工作__的电路．断路：也叫开路．指电路中某处被切断，电路中没有电流，用电器__不工作__．短路：直接用导线将__电源正、负极__连接起来的电路，叫做短路．电源被短路，电路中会有很大的电流，这是不允许的．二、练习：1．A2．B3．C4．C5．D6．解：7．A属于__断路__，B属于__短路__，C属于__通路__．8．灯L1__不亮__，灯L2__亮__9．__由B到A__，__由A到B__．10．B11．C12．__断开__ __闭合__．13．__较长的引脚__ __B__ __A__ ．14．解：15．B 16．B。

人教版九年级物理第十五章电流和电路习题练习（二）附答案一、单选题1.如图是某同学在一次实验探究中所连接的电路，开关S1，S2都闭合时，电流表的示数是1.2A，S2断开时，电流表的示数变化了0.5A，下列判断正确的是（））A．通过L1的电流为1.2AB．通过L1的电流为0.5AC．通过L2的电流为0.7AD．通过L2的电流为0.5A2.从今年1月1日起，武汉中心城区15万余盏路灯将全部实现由光感应系统控制开停，这样就能避免光线太暗时路灯无法及时照明．如果用开关S表示某一区域的光感应控制系统，则下列路灯示意图最合理的是（）A．B．C．D．3.如图，是家庭电路中常用的闸刀开关示意图，则以下闸刀开关上的各部件中全部属于绝缘体的是（）A．胶木盖、保险丝B．手柄、闸刀C．瓷底、胶木盖D．进线座、出线座4.在学习电流表使用时，首先应对电流表(如图所示)进行观察，得出以下几个结论，你认为不正确的结论是（）A．此时通过该电流表的电流为1.0A或0.2AB．该电流表为一台双量程电流表C．当使用量程为0～3A的接线柱，分度值为0.1AD．在使用该电流表之前应对该表进行调零5.手电筒的构造如图所示，电源为两节干电池，下列说法正确的是（）A．按键相当于开关B．弹簧为绝缘体C．灯泡发光时，两端电压为4VD．灯泡发光时，电能转化为化学能6.在如图所示电路中，开关S闭合后，三盏灯属于串联的电路是（）A．B．C．D．7.如图将电池、灯泡、导线连接起来，再依次把铅笔芯（碳棒）、塑料棒、玻璃棒、橡胶棒接到A、B之间，其中能使灯泡发光的是（）A．铅笔芯（碳棒）B．塑料棒C．玻璃棒D．橡胶棒8.关于电源和电流，下列说法中正确的是（）A．电流是由大量电荷的无规则运动形成的B．电路中只要有电源，就一定会有电流C．在电源外部，电流从电源的正极流向负极D．电流的方向总是从电源的正极流向负极二、填空题9.在塑料、钨丝、陶瓷、铅笔芯、橡皮、人体、食盐水、食油这些物质中，通常情况下属于导体的有 ______ ，其余属于 ______ ．10.在整理古籍书本时，为防止书页破损，通常先给古书“充电”，使书页间自动分开，这种方法是应用了________的原理．11.取两个相同的验电器A和B，用与丝绸摩擦过的玻璃棒接触验电器A的金属球，使A带 ______ 电，另一个验电器B不带电（如图甲所示）．用金属杆把A和B连接起来，A的金属箔张开的角度______ （填“增大”或“减小”），B的金属箔______ （填“张开”或“不张开”）（如图乙所示）．在这个现象中，有电子从验电器 ______ 移动到验电器 ______ ，使验电器B也带了 ______ 电．12.如图a，用丝绸摩擦有机玻璃棒，然后靠近碎纸屑，发现纸屑能被吸引，说明摩擦起电，带电体能_________，然后将摩擦过的玻璃棒接触图b所示的自制的验电器，发现两片金属箔片会张开，金属箔片张开是因为_________，用手不停地捋图c中塑料细丝，会越捋越______（蓬松/靠拢）13.小华在医院挂水时发现医院有个形状类似于空调的装置——CHO-91空气净化器，于是细心观察了一下它的工作原理.如图所示，颗粒物接近带有负电荷的光洁金属网C时受到强烈的吸引力，这是因为__________. .14.如图所示，要用电流表测量通过小灯泡L1的电流，三位同学分别连接了下面的电路A、B、C．他们连接正确吗？如果有错，请指出错在哪里．A： ______ ．B： ______ ．C： ______ ．15.已知A球带负电，如图所示现象可知，B球带 ______ 电，C 球可能带 ______ 电，也可能不带电．16.如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线．为了辨别哪两个线头为一根导线的两端，可以用图示的测通器来测试，其操作过程如下：（1）连接A和B，将测通器的m连接在D上．当n连接E时小灯泡发光，连接F时小灯泡不发光．由此可以确定 ______ 为同一导线的两端（填字母，下同）．（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与______ 相连时，另一端只需接触一根导线就能将两根导线辨别开．若另一端接D时小灯泡不发光，则A和______ 为同一根导线的两端．三、实验题17.为了验证并联电路的电流特点，小薇设计了如图1所示的电路实验．（1）在连接电路时，开关应处于 ______ 状态．（2）请你在实物电路（图2）中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上．（3）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是： ______ ．（4）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出：I1=0.5A，I2= ______ A，I= ______ A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各路电流的关系是 ______ ．（写出关系式即可）（5）其他同学按照小薇设计的测量电路正确进行测量，验证了他们的猜想．但他们同时发现：“并联各支路电流是相等的”．这个结论一定成立吗？______ （选填“一定”或“不一定”）．为了检验这个结论是否成立，应该 ______ 继续进行实验．（6）为了验证结论的普遍性，小薇应采用 ______ 方法进行验证．答案解析1.【答案】D【解析】开关S1，S2都闭合时，电路为两灯并联，电流表的示数是1.2A，即干路上的电流为1.2A；当开关S2断开时，只有L1一盏灯，电流表的示数变化了0.5A，即干路电流减小了0.5A，说明L2的电流为0.5A；则通过L1的电流为1.2A-0.5A=0.7A，故ABC错误，D正确．2.【答案】C【解析】因为路灯中的一个灯泡坏掉后，其它灯泡仍可以正常工作，因此路灯为并联连接，为了同时控制所有路灯，则开关应位于干路中，故C正确．3.【答案】C【解析】根据导电性的不同，材料可分为导体、半导体、绝缘体三大类．在电工方面，塑料、橡胶、陶瓷等常用来制作用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导电，是导体．胶木盖、手柄、瓷底是绝缘体，保险丝、闸刀、进线座、出线座是导体．4.【答案】A【解析】A、此时没有电流通过电流表，电流表示数应为0，此时电流表有示数说明没有校零，故A不正确，符合题意；B、电流表是测量电流的仪表，一般有两个量程，三个接线柱，故B正确，不符合题意；C、当使用量程为0～3A的接线柱时，分度值为0.1A，故C正确，不符合题意；D、闭合开关之前要观察电流表指针是否在0刻度线处，否则要先校零再测量，故D正确，不符合题意．5.【答案】A【解析】A、手电筒的按键相当于开关，控制电路通、断，选项正确；B、手电筒底部的金属弹簧是导体，在这里是导线，选项错误；C、一节干电池的电压是1.5V，灯泡发光时，两端电压为3V，选项错误；D、手电筒工作时，将电能转化为光能，选项错误．6.【答案】A【解析】A图中电流只有一条流通路径，所以选项A正确，BCD图中电流从电源正极出来后，分为多个支路，所以不是串联电路.7.【答案】A【解析】能使灯泡发光的是导体，在铅笔芯（碳棒）、塑料、玻璃棒、橡胶棒中，铅笔芯能够导电，属于导体；塑料、玻璃棒、橡胶棒属于绝缘体；故BCD错误；A正确；8.【答案】C【解析】A、电荷的定向移动方向形成电流，电荷的无规则运动不会形成电流，故A错误；B、电路中有电源，如果电路没有闭合，则电路中没有电流，故B错误；C、在电源外部，电流由电源正极流向电源负极，故C正确；D、在电源的内部，电流由电源的负极流向正极，故D错误．9.【答案】钨丝、铅笔芯、人体、食盐水；绝缘体．【解析】在塑料、钨丝、陶瓷、铅笔芯、橡皮、人体、食盐水、食油这些物质中，钨丝属于金属，能导电，常用做白炽灯的灯丝；铅笔芯的主要材料是碳，能导电；人体能导电，接触火线会发生触电事故；食盐水属于溶液，能导电；其余物质不易导电，属于绝缘体．10.【答案】同种电荷相斥【解析】在整理古籍书本时，为防止书页破损，通常先给古书充电，使书页间自动分开，这种方法是应用了同种电荷相斥的原理．11.【答案】正；减小；张开；B；A；正．【解析】（1）丝绸和玻璃棒摩擦，玻璃棒夺得电子的本领弱，失去电子带正电；丝绸夺得电子的本领强得到电子带负电．带正电的玻璃棒接触不带电的验电器时，金属箔上的电子较玻璃棒多，有一部分电子转移到少电子的玻璃棒上，故A带正电．（2）用金属杆把A和B连接起来后，B的一部分电子转移到了A上，故A的金属箔张开的角度会变小，而B因为带正电金属箔张开．12.【答案】吸引轻小物体；同种电荷相斥；蓬松．【解析】（1）用丝绸摩擦过的玻璃棒带了正电，由于带电体能够吸引轻小物体，所以当其靠近碎纸屑时，碎纸屑会被吸引过来；（2）当验电器与带正电的玻璃棒接触后，验电器的金属箔片上都带了正电，由于同种电荷相互排斥，所以两个金属箔片会张开角度；（3）被手捋过的塑料细丝带了同种电荷，同种电荷相互排斥，所以细丝之间由于相互排斥而蓬松，越捋，细丝带的电荷越多，斥力越大，细丝会越蓬松．13.【答案】带电体能吸引轻小物体．【解析】由于带电体吸引轻小物体，颗粒物接近带有负电荷的光洁金属网 C 时受到强烈的吸引力，被金属网吸引过去．14.【答案】A、正确；B、电流表的正负接线柱接反了；C、电流表并联在电路中了．【解析】由电路图可知：A、电流表的接法正确；B、电流表的正负接线柱接反了；C、电流表并联在电路中了．15.【答案】负；正．【解析】如图，A和B球相互排斥，两个球一定带同种电荷，A球带负电荷，B球一定带负电荷．如图，B和C球相互吸引，两个可能带异种电荷，可能带电体吸引不带电体，所以C球可能带正电或不带电．16.【答案】（1）C、F；（2）F；E．【解析】：（1）连接A和B，将测通器的m连接在D上．当n连接E时小灯泡发光，连接F时小灯泡不发光，则ABDE构成了同一根导线，形成通路，由此可以确定CF为同一根导线的两端；（2）由于已经确定CF是在同一根导线上，为了弄清另两根导线的两端，当连接A和C时，测通器的一端必须与F相连时，另一端只需接触一根导线就能将两根导线辨别开．当与D接触时，电灯能亮，说明AD是在同一根导线上的，若不能亮，说明A和E是在同一根导线上，B和D是在同一根导线上．17.【答案】（1）断开；（2）见下图；（3）L1或电流表断路；（4）0.52；1；I=I1+I2；（5）不一定；用规格不同的灯泡替代L1或L2；（6）改变电源电压或更换不同规格的灯泡进行多次实验．【解析】（1）在连接电路时，开关应处于断开状态．（2）将电流表与L1串联在一条支路，L2在另一条支路，如图所示：（3）灯L1不发光，电流表的示数为零，电路存在断路，可能是L1或电流表断路造成的．（4）由图乙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.52A，I2=0.52A，由图丙所示电流表可知，其量程为0～3A，分度值为0.1A，示数为1A，即I=1A．根据实验数据可知，在误差允许范围内，并联电路中干路电流和各路电流的关系是：I=I1+I2．（5）为了验证结论更具有普遍性，应再选用规格不同的灯泡代替L1或L2继续实验；（6）为了验证结论的普遍性，可采用的方法是：改变电源电压或更换不同规格的灯泡进行多次实验．。

人教版九年级物理第十五章电流和电路第二节电流同步练习二含答案1.从显像管尾部的热灯丝发射出来的电子,高速撞击在电视机荧光屏上,使荧光屏发光,则在显像管内（）A.电流方向从灯丝到荧光屏B.电流方向从荧光屏到灯丝C.显像管内没有电流D.显像管内电流方向无法确定2.(教材变式)具有塑料外壳的手电筒的构造如图所示,手电筒内装了两节干电池.关于手电筒的电路下列说法正确的是（）A.金属弹簧为绝缘体,不属于电路的一部分B.干电池为电源,按键为电路开关C.灯泡发光时,电能转化为化学能D.灯泡发光时,灯丝中的电流是由正电荷定向移动形成的3.对如图所示的三个电路状态判断正确的是（）A.甲断路、乙短路、丙通路B.甲通路、乙短路、丙短路C.甲断路、乙通路、丙短路D.甲短路、乙断路、丙通路4.如图所示是小明的物理老师在课堂上演示的一个实验.把一张细条状的锡箔纸两端分别压在干电池的正负极上,不一会儿,锡箔纸就燃烧了起来.这是由于电源发生＿＿＿将大量电能转化为＿＿＿所以,老师强调,在进行电学实验时＿＿＿选填“可以”或“禁止”)将电源两极直接用导线连接5.夏天的雷雨天气里,当一大片带负电的云层接近建筑物时,云层中的负电荷通过避雷针经金属线导入大地则此时金属线中的电流方向是从＿＿＿流向＿＿＿（均选填“云层”或“大地”)6.如图所示是一段接在电路中的直导线,实心点代表电子,箭头方向为运动方向.则此导线中电流的方向是从＿＿＿到＿＿＿电源的正极在导线的端(均选填“A”或“B”）7.如图所示是电扇中的一个自动保护装置:当电扇不慎被碰倒或倾倒时,小球就会滚向一侧使电路＿＿＿（选填“断开”“短路”或“闭合”),起到保护电扇作用,这个保护装置在电扇电路中的作用相当于＿＿＿8.物理学上规定＿＿＿定向移动的方向为电流的方向,如图所示电路中,闭合开关,灯泡中电流的方向是从＿＿＿(选填“A→B”或“B→A”)9.根据左侧电路图,用铅笔代替导线将右侧实物图连10.如图甲所示电路,闭合开关后,L1和L2都不亮接完整现用一根导线检查故障原因,如图乙所示,当用导线接在L1两端时,L1和L2仍然不亮;如图丙所示,当用导线接在L2两端时,L1亮,L不亮,则可能的原因是（）A.L1短路B.L2短路C.L1断路D.L2断路11.（淮安中考改编)为避免点燃烟花时造成人员伤害,小明设计了烟花定时自动点火装置,原理如图所示,装置中的点火器有电流通过时,就会自动点燃烟花,定时器控制点火时间.为完善设计方案还需要在＿＿＿(选填“a”或“b”)处安装一个开关S,断开此开关,指示灯熄灭,整个装置停止工作点燃烟花前,定时器(相当于导线)在电路中应处＿＿＿选填“通路”或“断路”)状态12.如图甲所示,在一根横跨河流两岸的硬塑料管内有三根完全相同的导线,为了辨别哪两个线头为同一根导线的两端,工人师傅用图乙所示的“测通器”来进行测试(1)先将A和B用一小段导线连接起来,再将“测通器”的m连接在D上,当n连接F时小灯泡发光,由此可确定＿＿＿(填字母,下同)为同一根(2)为了弄清另外两根导线的两端,用一小段导线导线的两端连接A和C,“测通器”的一端必须与＿＿＿相连若另一端接F,小灯泡发光,则A和＿＿＿为同根导线的两端。

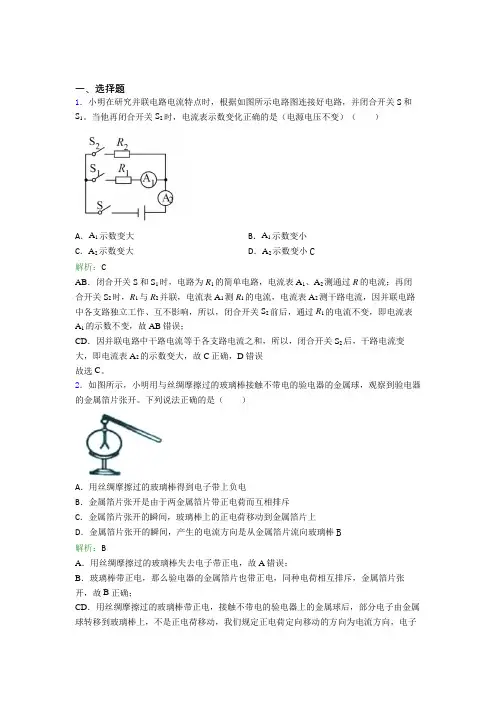

一、选择题1．小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S1。

当他再闭合开关S2时，电流表示数变化正确的是（电源电压不变）（）A．A1示数变大B．A1示数变小C．A2示数变大D．A2示数变小C解析：CAB．闭合开关S和S1时，电路为R1的简单电路，电流表A1、A2测通过R的电流；再闭合开关S2时，R1与R2并联，电流表A1测R1的电流，电流表A2测干路电流，因并联电路中各支路独立工作、互不影响，所以，闭合开关S2前后，通过R1的电流不变，即电流表A1的示数不变，故AB错误；CD．因并联电路中干路电流等于各支路电流之和，所以，闭合开关S2后，干路电流变大，即电流表A2的示数变大，故C正确，D错误故选C。

2．如图所示，小明用与丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，观察到验电器的金属箔片张开。

下列说法正确的是（）A．用丝绸摩擦过的玻璃棒得到电子带上负电B．金属箔片张开是由于两金属箔片带正电荷而互相排斥C．金属箔片张开的瞬间，玻璃棒上的正电荷移动到金属箔片上D．金属箔片张开的瞬间，产生的电流方向是从金属箔片流向玻璃棒B解析：BA．用丝绸摩擦过的玻璃棒失去电子带正电，故A错误；B．玻璃棒带正电，那么验电器的金属箔片也带正电，同种电荷相互排斥，金属箔片张开，故B正确；CD．用丝绸摩擦过的玻璃棒带正电，接触不带电的验电器上的金属球后，部分电子由金属球转移到玻璃棒上，不是正电荷移动，我们规定正电荷定向移动的方向为电流方向，电子带负电，故瞬间电流的方向是从玻璃棒到验电器，故CD错误。

故选B。

3．如图为自动电压力锅的内部电路图，当自动电压力锅压强过大或温度过高时，发热器都会停止工作。

压强过大时开关K过压自动断开，温度过高时开关K过热自动断开。

下列图中能正确反映自动电压力锅内部电路的是（）A．B．C．D． A解析：A当自动电压力锅压强过大或温度过高时，发热器都会停止工作，说明只要有一个开关断开，就停止工作，说明两开关串联，故A选项正确。

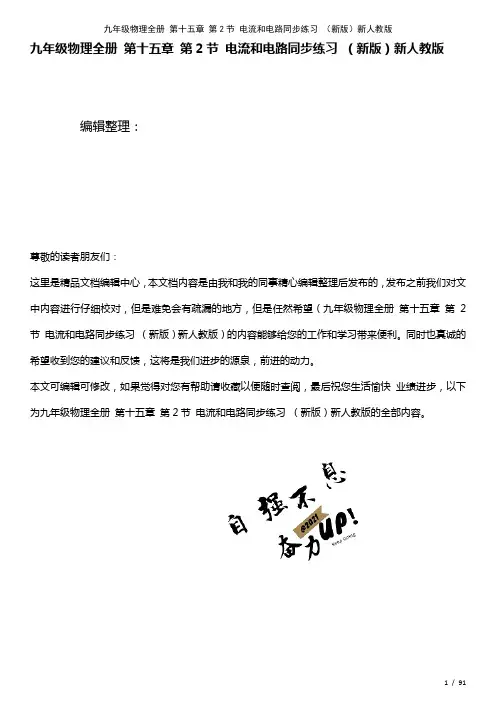

九年级物理全册第十五章第2节电流和电路同步练习（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册第十五章第2节电流和电路同步练习（新版）新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册第十五章第2节电流和电路同步练习（新版）新人教版的全部内容。

第2节电流和电路同步练习一、选择题:（每题3分，共45分）1。

如图所示，使灯L发光，并使自由电子自左向右通过灯泡则（）A．a接电源负极，b接电源正极，S断开B．a接电源正极，b接电源负极，S闭合C．a接电源负极，b接电源正极，S闭合D．a接电源正极,b接电源负极,S断开2。

(2018•达州）如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则下列说法正确的是（）A．a上的一些电子转移到b上，瞬时电流方向b→aB．b上的一些电子转移到a上,瞬时电流方向a→bC．b上的一些原子核转移到a上，瞬时电流方向b→aD．a上的一些原子核转移到b上，瞬时电流方向a→b3.将塑料包装带撕成细丝后,上端打结，然后用干燥的丝绸或毛皮等顺着细丝向下捋几下，希望做成下图的各种情形，其中无法完成的是 ( ）A。

B。

C. D。

4。

现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是 ( ）【答案】B5。

在如图所示的电路中，正确的说法是 ( ）A．闭合S1，断开S2，L1发光,L2不发光B．闭合S1、S2，L1、L2都发光C．S1、S2都断开,L1、L2都不发光D．闭合S2，断开S1，L1、L2都发光6。

第2 节电流和电路一、选择题1、关于电现象,下列说法正确的是( )A. 电荷定向移动的方向规定为电流方向B. 与丝绸摩擦过的玻璃棒带正电是因为它得到了电子C. 验电器的工作原理是同种电荷相互排斥D. 只有正电荷定向移动才能形成电流2、如图所示,在金属棒中有电子从a 向b 定向移动,则金属棒中电流的方向为()A. 因为不是正电荷定向移动,所以没有电流B. 电流方向为a→bC. 电流方向为b→aD. 无法判断电流方向3、如图所示实验,下列说法不正确的是()A. 这个实验会引起电路中电流过大B. 断开开关,就可以保护用电器不被烧坏C. 闭合开关,将会烧坏电源D. 生活中出现这一现象容易引起火灾4、如图所示电路,闭合开关S,灯泡L1、L2 都发光。

现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是( )A. a 和bB. b 和cC. c 和dD. a 和d5、下列说法中正确的是( )A. 电源是电路中提供电能的装置B. 干电池、蓄电池、电风扇等都是电源C. 用手电筒时,电流方向是由电池的负极经灯泡流向正极D. 用导线把开关、电灯等用电器连接起来就组成了一个完整的电路6、下列电路图和所示实物图相对应的是()7、如图所示的各电路中,闭合开关S,灯泡都能发光的是()A. ①②B. ②④C. ①③D. ①③④8、如图所示,闭合开关S 时,灯泡L1、L2 都不亮。

用一根导线的两端,接触a、b 两点时两灯不亮,接触b、c 两点时,L1 亮、L2 不亮,接触c、d 两点时,两灯都不亮。

则下列分析中正确的是( )A. 灯L1 断路B. 灯L2 断路C. 开关S 断路D. 电源断路二、填空题9、中央电视台《是真的吗?》节目中,主持人做了“电池+口香糖锡纸=取火工具”的实验,如图所示,这是因为锡具有性,将它的两端直接接入电池正负极,就会造成, 迅速产生大量的热使温度达到锡纸的着火点而使之燃烧。

10、如图甲所示,一个移动电源正在给手机电池充电,此时该手机的电池相当于;如图乙为宾馆房间的取电房卡,将房卡插入槽中,房间内的用电器才能使用,房卡的作用相当于电路元件中的;图丙所示的电路中各元件完好,此时电路所处的状态是。

24．(1)0.28A；(2)1.12A
A． B． C． D．
5．小红发现教室里的一个开关可以同时控制两盏灯．图中符合要求的电路图是
A． B． C． D．
6．下述用材属于绝缘体的是（）
A．试电笔笔尾的金属体B．考试用的2B铅笔芯
C．教室里电灯开关上的按钮D．液晶显示屏上的发光二极管
7．用两根细线分别将甲、乙两个相同的轻质小球悬挂起来。两个小球都带负电，但甲球带的电荷比乙球的多，在将乙球慢慢靠近甲球时，下列情形可能出现的是（ ）
(1)通过L2的电流；
(2)通过L1的电流。
24．如图甲所示的电路中，当电路闭合后，电流表A1和A2的示数分别如图乙、丙所示。
（1）求通过小灯泡L2的电流大小；
（2）求通过小灯泡L1的电流大小。
参考答案
1．A2．D3．B4．C 5．A6．C7．C 8．C 9．A 10．B11．A 12．D13．B14．B15．D16．CD17．BC18．ACD19．AD20．ABC
（3）正确连接电路后，小明测得A点电流如图所示，则通过A点的电流为________A．
（4）在测量C点电流时，闭合开关后发现L1和L2均不发光，电流表无示数．为了找出故障原因，小明用电压表进行检测，发现AB间电压为0，AC间电压为3V，BC间电压为3V．则电路故障可能是________
A．L1断路 B．L1短路 C．L2断路 D．L2短路
D．电动机与小灯泡工作时，通过他们的电流一定相等
11．通常情况下，下列学习用品属于导体的是
A．铅笔芯B．橡皮擦C．塑料直尺D．硬纸板
12．如图所示电路，探究并联电路中电流的关系。 与 是两个不同规格的小灯泡，闭合开关后，用电流表测得通过 、 、 、 四处电流的大小分别为 、 、 、 。则电流大小关系正确的是（ ）

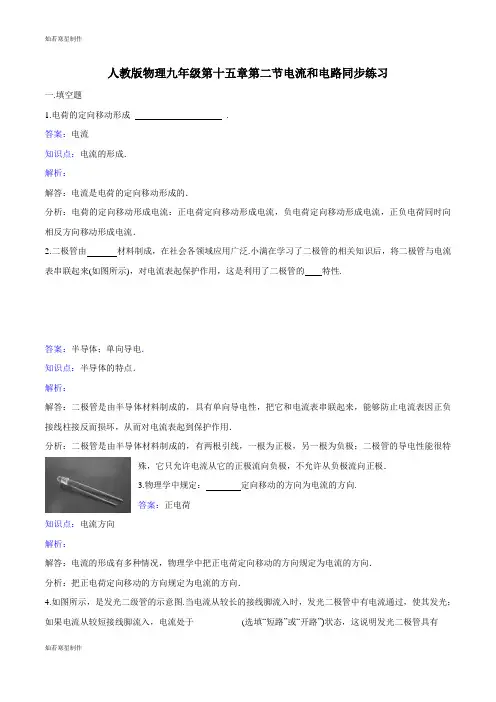

人教版物理九年级第十五章第二节电流和电路同步练习一.填空题1.电荷的定向移动形成.答案：电流知识点：电流的形成．解析：解答：电流是电荷的定向移动形成的．分析：电荷的定向移动形成电流：正电荷定向移动形成电流，负电荷定向移动形成电流，正负电荷同时向相反方向移动形成电流．2.二极管由材料制成，在社会各领域应用广泛.小满在学习了二极管的相关知识后，将二极管与电流表串联起来(如图所示)，对电流表起保护作用，这是利用了二极管的特性.答案：半导体；单向导电．知识点：半导体的特点．解析：解答：二极管是由半导体材料制成的，具有单向导电性，把它和电流表串联起来，能够防止电流表因正负接线柱接反而损坏，从而对电流表起到保护作用．分析：二极管是由半导体材料制成的，有两根引线，一根为正极，另一根为负极；二极管的导电性能很特殊，它只允许电流从它的正极流向负极，不允许从负极流向正极．3.物理学中规定：定向移动的方向为电流的方向.答案：正电荷知识点：电流方向解析：解答：电流的形成有多种情况，物理学中把正电荷定向移动的方向规定为电流的方向．分析：把正电荷定向移动的方向规定为电流的方向．4.如图所示，是发光二级管的示意图.当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，电流处于___________(选填“短路”或“开路”)状态，这说明发光二极管具有___________导电性.答案：开路；单向.知识点：半导体的特点．解析：解答：生活中，我们常用的各种二极管是由半导体材料制成的，在接入电路时，应使电流从较长的接线脚流入，从较短接线脚流出，否则电路处于开路，无法正常工作，这是因为发光二极管具有单向导电的特性．分析：发光二极管由半导体材料制成，发光二极管具有单向导电的特性，在接入时，应使电流从较长的接线脚流入，从较短接线脚流出．5.如图是简化了的电冰箱的电路图.图中M是压缩机的电动机，L是电冰箱内部的照晚灯.当电冰箱接入电路后，关闭了电冰箱的门时，开关S1与S2的状态是__________；当又打开正在工作的电冰箱门时，开关S1与S2的状态是__________.答案：S1闭合.S2断开；S1闭合.S2也闭合知识点：串联电路和并联电路的辨别．解析：解答：(1)当电冰箱接入电路后，关闭了电冰箱的门时，照明灯L是熄灭的，因此开关S2是断开的；压缩机照样工作，它的开关是闭合的，故S1闭合的．(2)当又打开正在工作的电冰箱门时，照明灯L是亮的，因此开关S2是闭合的；压缩机工作，它的开关是闭合的，故S1闭合的．分析：由题意知，冷藏室内的照明灯和压缩机独立工作.互不影响应采取并联连接；温控开关S1控制压缩机，与冰箱门联动的开关S2控制照明灯．二.选择题6．某学校保密室有两道门，只有当两道门都关上时(关上一道门相当于闭合一个开关)，值班室内的指示灯才会亮，表明门都关上了.下图中符合要求的电路图是( )A B C D答案：A知识点：串.并联电路的设计．解析：解答：因为只有两个开关都闭合时，指示灯才会发光，所以两个开关是串联连接.分析：两个开关控制一个指示灯，所以两个开关为串联连接．7．LED灯带在装饰材料中被广泛应用．芳芳同学在研究其内部结构时发现，灯带中的LED灯串联后经电流适配器接入照明电路，如图所示．她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热．以下推断符合上述事实的是( )A．一只LED正常工作的电压是220VB．灯带中一只LED灯断路后其它灯还亮C．LED灯工作时主要是将电能转化为内能D．LED灯具有单向导电性答案：D知识点：半导体的特点．解析：解答：A.LED灯是串联后通过电源适配器接入照明电路的，所以一只LED灯的工作电压小于家庭电路电压，小于220V，A项错误；B.因为灯带中的LED灯是串联的，所以灯带中一只LED灯断路后其它灯也不能工作，B项错误；C.由于用手试摸，点亮的灯几乎不发热，说明电能几乎没有转化成内能，绝大部分都转化成了光能，C项错误；D.取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，说明LED灯具有单向导电性，D项正确．分析：照明电路的电压是220V，灯带中的LED灯是串联后接入电路的，所以一只LED灯的工作电压小于220V；串联电路，电流只有一条路径，各元件相互影响.8．下列有关“电”的说法正确的是( )A．摩擦起电的实质是创造了电荷B．运动的电荷一定形成电流C．电路两端有电压就一定有电流D．电阻中有电流，它的两端一定有电压答案：D知识点：电流的形成解析：解答：A.摩擦起电的实质，并不是创造了电，只是通过摩擦，使电子由一个物体转移到另一个物体电子由一个物体转移到另一个物体，得到电子的物体带负电，失去电子的物体带正电．不合题意．B.光有运动的电荷不一定能形成电流，电路中还必须有电压．不合题意．C.电路两端有电压不一定有电流，电路还必须是闭合的．不合题意．D.电压是使电路中形成电流的原因，电路中有电流，两端就一定有电压．符合题意．分析：要使一段电路中产生电流，电路两端必须要有电压，电压能使导体中的自由电荷发生定向移动形成电流，所以电压是使电路中形成电流的原因．9．如图甲所示，验电器A带负电，B不带电.用带有绝缘柄的金属棒把验电器A.B两金属球连接起来的瞬间(如图乙所示)，金属棒中( )A．电流方向由A到B B．电流方向由B到AC．有电流但方向无法确定D．始终无电流答案：B知识点：电流的方向解析：甲乙解答：当金属棒把验电器A.B两金属球相连时，电子会发生定向移动，从A移动到B，使验电器B也带上了电．由于电子带的是负电，而电流的方向是正电荷定向移动的方向，所以电流方向与电子移动的方向相反，故电流方向由B到A．分析：人们把正电荷定向移动的方向规定为电流的方向，所以负电荷定向移动的方向与电流的方向相反．10．LED灯是一种新型的高效节能光源，它的核心元件是发光二极管.二极管是由下列哪种材料制成( ) A．纳米材料B．金属材料C．半导体材料D．超导材料答案：C知识点：半导体的特点．解析：解答：制作发光二极管的主要材料是半导体材料，故ABD不符合题意．故选C．分析：需弄清制作二极管的主要材料是半导体材料，常用的有：硅.锗等材料．11．如图电路中，用导线连接下列两点后，会导致电路短路的是( )A．a.c B．b.c C．b.d D．d.e答案：C知识点：电路的三种状态．解析：解答：用导线把b.d两点连接起来时，相当于不经过用电器直接用导线把电源的两端连通，造成电源短路，电路中电流过大，可能会烧坏电源，且两灯泡均不亮．分析：电源短路是指电源两极不经过用电器直接连通的电路，此时电路中的电流较大，可能会烧坏电源．12.如图所示的电路，闭台开关S1和S2后，下列分析正确的是( )A．小灯泡亮，电铃响B．小灯泡亮，电铃不响C ．小灯泡不亮，电铃响D ．小灯泡不亮，电铃不响 答案：C知识点：串联电路和并联电路的辨别． 解析：解答：如图所示的电路，当开关都闭合后，灯泡会被短路，所以不会发光，但电铃仍能工作，所以 A.B.D 不符合题意，只有C 符合题意.分析：当开关都闭合后，灯泡会被短路，所以不会发光，但电铃仍能工作． 13．下列不属于．．．用电器的是( )ABCD答案：D知识点：电路的组成． 解析：解答：节能灯.电熨斗.电热水壶都需要用电来工作，是用电器．电池是电源，不是用电器． 故选D ．分析：用电器是消耗电能的装置．14. 如图所示是一个能吹出冷热风的电吹风简化电路图，图中A 是吹风机，B 是电热丝，则下列分析正确的是( )A ．只闭合开关S 1，电吹风吹出冷风B ．只闭合开关S 2，电吹风吹出热风C ．同时闭合开关S 1.S 2，电吹风吹出冷风D ．同时闭合开关S 1.S 2，电吹风吹出热风 答案：D 知识点：B AS 1 S 2吹风机 电源解析：解答：如图所示，开关S 2在干路上，S 1在B 所在支路．.A.此时开关S 2是断开的，电处于断路状态，所有用电器都不工作，故A 错误；B.此时电热丝所在支路的开关是断开的，电热丝不工作，只有吹风机工作，吹出冷风，故B 错误；C.此时电热丝与吹风机并联接入电路，同时工作，吹出热风，故C 错误；D.理由同C ，故D 正确．分析：并联电路中干路的开关控制所有用电器，支路的开关控制本支路的用电器．A 工作时吹风，B 工作时发热，同时工作时吹热风．15．某种电脑键盘清洁器有两个开关，开关S 1只控制照明用的小灯泡L ，开关S 2只控制吸尘用的电动机M.在如图所示的四个电路图中，符合上述要求的是( )答案：D知识点：串.并联电路的设计． 解析：解答：A.开关S 1为总开关，控制小灯泡和电动机，开关S 2只控制电动机，不合题意； B.开关S 1为总开关，控制小灯泡和电动机，开关S 2只控制小灯泡，不合题意； C.开关S 2为总开关，控制小灯泡和电动机，开关S 1只控制小灯泡，不合题意； D.开关S 1只控制小灯泡，开关S 2只控制吸尘用的电动机，二者互不影响，符合题意.分析：开关S 1只控制照明用的小灯泡L ，开关S 2只控制吸尘用的电动机M ，说明，小灯泡L 和电动机M 并联，各由一个开关控制．16．下面列出白炽灯不亮的常见故障与对应的检修方法，其中错误．．的是 ( ) A ．灯头接线松动——检查加固 B ．灯泡的灯丝断了——换新灯泡 C ．灯头内的电线断了——换新线并接好 D ．连接灯泡的两条导线短路——换新灯泡 答案：D知识点：家庭电路的故障分析． 解析：A BC D解答：A.灯头接线松动，检修方法是检查加固．说法正确． B.灯泡的灯丝断了，检修方法是换新灯泡．说法正确． C.灯头内的电线断了，检修方法是换新线并接好．说法正确． D.连接灯泡的两条导线短路，检修方法是检查电线，说法不正确．分析：灯头接线松动.灯泡的灯丝断了.灯头内的电线断了都属于电路断路．连接灯泡的两条导线短路，是电线短路，要找出短路原因，换新灯泡不起作用． 17．如图所示的电路图中与实物图对应是( )A B CD答案：C知识点：根据实物图画电路图． 解析：解答：电流从电源正极出发后，首先要分叉，一条流入上面灯泡，再流入开关；另一条流入下面灯泡，然后两条路径汇合在一起，流入电源负极．故画电路图C 图一致．分析：根据电流流向法先判断出两个灯泡的连接方式，再看开关的位置后，即可得出哪个图是正确的. 18．如图所示，下列四个电路图与右边实物图对应的是( )答案：A知识点：根据实物图画电路图． 解析：解答：A.两只灯泡串联，开关控制整个电路，符合题意； B.开关闭合后，一只灯泡被短路，不合题意； C.两只灯泡并联，开关控制支路，不合题意； D.两只灯泡并联，开关控制干路，不符合题意．AB C DS S SSL 2 L 2 L 2L 2 1L 1L 1 L 1 L 1L 2分析：按实物图画电路图，注意电路的连接方式和顺序要一致．19．1小红发现教室里的一个开关可以同时控制两盏灯，下图中符合要求的电路图是( )答案：A知识点：串.并联电路的设计．解析：解答：由题意可知，电灯是教室里的，使用的是照明电压，两盏灯必须是并联的；因为并联电路干路中的开关也可以控制整个电路，所以由一个开关同时控制两盏灯，则开关必须连在干路上．分析电路图可知A选项符合题意．分析：根据开关与所控制用电器必须串联，若开关要同时控制并联电路中几个的用电器，则开关必须连在干路上．20.海世博会园区80%的夜景照明光源采用低碳节能的LED(发光二极管)照明技术.制作LED灯的核心材料是( )A．导体B．半导体C．绝缘体D．超导体答案：B知识点：半导体的特点解析：解答：低碳节能的LED，即是发光二极管，制作发光二极管的核心材料就是半导体材料．分析：半导体材料有许多独特的功能，根据半导体材料的特殊性质制成了特殊的元件．三、解答题：21．手电筒是生活中常用的照明工具，如图所示，是手电筒的实物图.请在虚线框内画出手电筒的电路图.答案：知识点：解析：解答：在手电筒中，按钮相当于开关，灯泡相当于用电器，干电池相当于电源，金属外壳和弹簧相当于导线.分析：手电筒中，按钮向上推，灯泡发光，向下推，灯泡熄灭，相当于一个开关，干电池做电源，灯泡作为用电器，由金属外壳和弹簧连接起来．22.按图甲所示的实物连接图，在图乙方框内画出电路图．答案：知识点：根据实物图画电路图．解析：解答：由实物电路图知：灯泡与电铃并联，开关S3控制整个电路，开关S1控制灯泡所在支路，开关S1控制电铃所在支路，电路图如图所示.分析：分析电路结构，明确各电路元件的连接方式；根据电路元件的连接方式画出电路图．23.小雨连接了如图电路，请在方框内画出它的电路图.答案：知识点：根据实物图画电路图．解析：解答：电流从正极出发经开关开始分支，一支经灯泡L1，另一支经灯泡L2，开关S2，然后两支汇合，回到电源负极．分析：分析电路结构，明确电路元件的连接方式，然后根据实物电路图作出电路图．24．在虚框内画出图所示实物电路的电路图答案：知识点：根据实物图画电路图．解析：解答：电路为串联电路，用导线将电源.开关以及灯泡连接起来.分析：由实物图可知，两灯泡串联，根据电流流向法从电源的正极依次画出串联的电路元件即可．25.按照如图甲所示的实物电路在图乙虚框内画出电路图．答案：知识点：根据实物图画电路图．解析：解答：分析电路，可见开关S与灯L1串联在一个支路，L在另一个支路，两灯并联. 分析：从实物图中可以看出两灯泡并联连接，根据实物图用各元件符号表示即可．初中数学试卷灿若寒星制作。

第十四章内能的利用第2节热机的效率1。

关于电流的形成和电流的方向，下列说法正确的是（）A 。

电荷的移动形成电流B .负电荷的定向移动不能形成电流C .正电荷的定向移动方向为电流方向D .自由电子定向移动方向为电流方向【答案】C【解析】解:A．只有电荷定向移动才能形成电流，不是定向移动无法形成电流，故A错误；B．正电荷、负电荷的定向移动都可以形成电流，故B错误；CD．物理学中规定正电荷定向移动的方向为电流方向，故C正确,D错误．2. 下列有关电学知识的说法中正确的是（）A .摩擦起电的过程是创造电荷的过程B .电荷的定向移动形成了电流C 。

验电器是利用了异种种电荷相互吸引D .带电的物体只会吸引带异种电荷的物体【答案】B【解析】解：A．摩擦起电的过程是电荷转移的过程，故A错误．B．导体中电荷的定向移动形成电流,故B正确．C．验电器张角带同种电荷，同种电荷相互排斥，导致张角张开，故C错误．D．带电的物体还可以吸引不带电的轻小物体，故D错误．3. 据报道，我国科学家成功观测到了电子的反物质-正电子（除带正电荷外，其它性质与电子相同）,以下关于电子和正电子的说法正确的是( ）A 。

正电子和电子互相排斥B 。

正电子定向移动不能形成电流C .正电子定向移动形成电流，电流的方向与正电子定向移动的方向相同D 。

电子定向移动形成电流，电流的方向与电子定向移动的方向相同【答案】C【解析】A、正电子带正电荷，而电子带负电荷,异种电荷会相互吸引，故A错误；B、电荷的定向移动形成电流，所以正电子定向移动也能形成电流，故B错误;C、因为正电荷定向移动的方向为电流的方向，所以正电子定向移动形成电流，电流的方向与正电子定向移动的方向相同，故C正确;D、因为正电荷定向移动的方向为电流的方向，所以电子电子定向移动形成电流，电流的方向与电子定向移动的方向相反，故D 错误。

4. 关于电路的说法错误的是（）A 。

电源是提供电能的装置B .只有电路闭合时，电路中才有电流C 。

人教版九年级物理第十五章《电流和电路》第二节电流和电路同步练习含答案1.关于电流的形成原因,下列说法中正确的是( )A.只有电子的定向移动才能形成电流B.只有正电荷的定向移动才能形成电流C.只有正、负电荷同时定向移动才能形成电流D.金属中的电流是自由电子定向移动形成的2.如图所示是一个便携式充电器正在给手机电池充电,在充电过程中,该手机电池相当于电路中的( )A.电源B.开关C.导线D.用电器3.如图所示的由路图中符合电路构成的是（）4.与实物图相对应的电路图是图中的( )5.汽车在转弯时,位于同侧的前后两个转向灯会同时闪亮,但偶尔也有车在转弯时只亮前灯或后灯.则位于汽车同侧的前后两个转向灯的连接方式为＿＿＿.要打开转向灯,司机需拨动一下方向盘旁的根杆子,这根杆子的作用相当于电路中的＿＿＿6.家庭电路中经常出现的故障:灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动这些现象都属于＿＿＿而如图所示的情况属于＿＿＿7.红外线电暖器中有一个自动断电的安全装置,如图所示,当红外线电暖器倾倒时,它＿＿＿电路;直立时,它＿＿＿电路.(填“断开”或“闭合”)8.在电路中提供电能的是＿＿＿,消耗电能的是用电器.如图所示的电路中,用导线把一个小灯泡和开关连接起来,要使灯泡发光,必须在a、b之间接入＿＿＿,还需要＿＿＿9.如图电路中,开关S闭合后,电源被短路的是( )10.(柳州中考)如图所示的电路中,开关S闭合后,两个灯泡都发光的是( )11.恐怖分子在公共场所安装了定时炸弹,其引爆装置如图所示,起爆前定时开关S是闭合的,当设定起爆时间一到,定时开关S会自动断开.为使引爆装置停止工作,拆弹专家应在图＿＿＿(选填“a”或“b”)处剪断导线.拆除前起爆器上＿＿＿(选填“有”或“没有”)电流通过12.如图所示,将小灯泡与电池相接,闭合开关后,灯泡发光,则通过灯泡中电流方向是＿＿＿,灯丝中电子的定向移动方向是＿＿＿.(填“由A到B”或“由B到A”)13.根据如图所示的实物连线图,画出对应的电路图(要求连线要横平竖直,尽量使电路图简洁美观)14.如图所示,在手电筒的完整电路中,干电池是＿＿＿,小灯泡是＿＿＿,金属外壳是＿＿＿,金属外壳的按钮是＿＿＿(1)画出手电筒的电路图(2)写出手电筒不发光的三种可能原因①＿＿＿＿＿＿＿＿＿②＿＿＿＿＿＿＿＿＿③＿＿＿＿＿＿＿＿＿答案1. D2. D3. D4. D5.并联开关6.断路短路7.断开闭合8.电源电源闭合开关9. B10. B11. a 没有12.由B到A 由A到B13.略14.电源用电器导线开关略开关未闭合没有电池灯丝断了。

《第十五章电流和电路》综合练习一. 选择题1．如图，粒子a由粒子b、c构成，各粒子的带电情况如下表，则b是（）粒子带电情况a 带正电b 带正电c 不带电A．质子B．原子C．电子D．原子核2.编织某种地毯时,会在地毯中夹杂一些不锈钢丝,这是为了( )A.使地毯更好看B.使地毯更耐用C.使地毯更善于传热D.释放静电,使地毯不易附着灰尘3.如图所示，用毛皮摩擦过的橡胶棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是（）A．用毛皮摩擦过的橡胶棒带正电荷B．毛皮束缚电子的能力比橡胶棒强C．a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→aD．验电器的两片金属箔张开时，金属箔都带正电荷4．如图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。

则（）A．物件一定带负电B．物件一定不带电C．小液滴可能不带电D．小液滴一定带同种电荷5.下列实物连接图与电路图一致的是( )6.将甲、乙两根轻质棒悬挂在空中使其静止不动，然后手持丙棒，分别靠近甲棒和乙棒，它们之间的相互作用情况如图所示，则下列说法中正确的是（）A．甲、丙一定带同种电荷，乙、丙一定带异种电荷B．甲、丙一定带同种电荷，乙可能不带电C．甲、乙可能带异种电荷，丙可能不带电D．甲、乙可能都不带电，只有丙带电7．如图所示四个电路图中，能正确测量通过L1电流的电路是（）A．B．C．D．8.小明实验时连接了如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A．小灯泡亮、电铃响B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响9.举重比赛有甲、乙、丙三个裁判,其中甲为主裁判,乙和丙为副裁判.若裁判认定杠铃已被举起,就按一下自己面前的按钮.要求主裁判和至少一个副裁判都按下自己面前的按钮时,指示杠铃被举起的灯L才亮.以下符合这一要求的电路是( )A B C D10.下列四个电路图中与实物图相对应的是（）A．B．C．D．11．用导线将用电器短接是检查电路故障的一种方法，即把用电器两端直接用导线连接。

人教版九年级物理第十五章-电流和电路同步测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列物品中，通常情况下属于导体的是（）A．玻璃杯B．陶瓷碗C．不锈钢勺D．干木棒2、下列物品中，通常情况下属于导体的是（）A．玻璃杯B．橡胶手套C．铅笔芯D．陶瓷碗3、由图中信息得到结论正确的是（）A．摩擦起电B．异种电荷相斥C．检验物体带什么电荷D．橡胶棒是导体4、为了测量并联电路中流过灯泡L1的电流，下列几种测量方法中可行的是（）A．B．C．D．5、如图所示的电路中，同时闭合开关S1和S2，则（）A．灯泡L1亮，L2不亮B．灯泡L2亮，L1不亮C．灯泡L1、L2都不亮D．灯泡L1、L2都亮6、用塑料梳子梳头发时会因为摩擦而起电。

经检验，塑料梳子所带的电荷为负电荷，则（）A．塑料梳子得到一些电子B．塑料梳子创造了负电荷C．头发原子核对核外电子的束缚能力更强D．头发和梳子间没有电子转移7、下列说法中正确的是（）A．正电荷定向移动的方向规定为电流的方向B．只要电荷发生移动，就能形成电流C．汽油机消耗的燃料越多，它的效率就越低D．在汽油机的压缩冲程中，内能转化为机械能8、一般情况下，下列物品属于绝缘体的是（）A．橡皮擦B．铅笔芯C．钢尺D．盐水9、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A．1.5A 0.3A B．1.2A 1.2A C．0.3A 0.3A D．1.2A 0.3A10、下列关于导体和绝缘体的说法中正确的是（）A．用铜丝做导线是因为铜内部有大量自由电子B．导体容易导电是因为导体内部有大量自由电子C．绝缘体不容易导电是因为绝缘体内部几乎没有电荷D．绝缘体不容易导电是因为绝缘体内部几乎没有自由电子第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、在抗击新冠病毒期间，老师告诉我们：要正确使用酒精消毒剂。

人教版九年级物理第十五单元《电流和电路》同步练习2带答案5 分钟训练 (预习类训练，可用于课前)1.物理学功效在军事上有普遍的应用，有一种称为石墨炸弹的武器在作战时被用来破坏敌方的供电设施。

这种炸弹可不能造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是__________(填“导体”或“绝缘体”)；飘落到供电设备上会造成__________ (填“断路”或“短路”)从而使供电系统瘫痪。

思路解析：石墨能够导电，石墨丝将供电设备的电线连接起来，从而达到使供电设备瘫痪的目的。

答案：导体短路2.电路图是指用__________来表示电路连接的图。

经常使用的元件符号，如代表__________，代表__________，代表__________，代表__________，代表__________。

思路解析：本节是咱们接触电路的开始，能够准确识别各类电路中经常使用的符号是进一步学习的基础。

答案：符号灯泡电动机电阻开关电池3.只有电路时__________，电路中才有电流，若是电路没有闭合，或导线没有连接好，电路在某处断开，这种状态叫做__________；直接用导线将电源两极连接起来叫做__________。

思路解析：只有连通的电路中才会有电流通过，电路中有断开的状态叫做断路，直接用导线连接电源两极的状态叫做短路。

短路是一种危险的电路连接状态，容易烧毁电源，乃至引发火灾。

答案：闭合断路短路10 分钟训练 (强化类训练，可用于课中)1.(1)电池用久了以后电能都消耗掉了，电池是一种消耗电能的装置。

（）(2)电炉通电后暖烘烘的，电炉通电后能产生热，电炉是一种提供电能的装置。

（）(3)电动机通电后才能转动，它是一种消耗电能的装置。

（）(4)发电性能发电，它是提供电能的装置。

（）思路解析：（1）电池是把其他形式的能量转化成电能，电池是提供电能的装置。

（2）电炉工作时消耗电能，电炉是消耗电能的装置。

（3）电动机是用电器。

15.2电流和电路同步练习题2021-2022学年人教版九年级物理一、单选题1.在如图所示的各电路中，开关闭合后，只有一盏小灯泡能发光的是( )A. B.C. D.2.关于电流的形成，下列说法正确的是( )A. 只要导体中的电荷运动，就会形成电流B. 只有正电荷定向移动，才会形成电流C. 只有正、负电荷同时定向移动，才会形成电流D. 不论是正电荷还是负电荷，只要它们定向移动，都会形成电流3.如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的( )A. 电源B. 开关C. 导线D. 用电器4.小明同学设计并制作了一个“盲人水杯”，其工作原理如图所示．杯中近杯口处A A点是水位器的两个金属触点，当杯中的水位达到位置时，水位器会发出音乐声，表示水已盛满．杯口处的两个金属触点的作用相当于()A. 导线B. 开关C. 用电器D. 电源5.电路中有持续电流的条件是( )A. 电路中有用电器B. 电路中有电源C. 电路中有开关D. 电路中有电源，还要形成闭合回路S1236.如图所示，开关可以分别与、、三个固定点接通，若S1()开关闭合，下列判断正确的是S1A. 开关与接通时，乙灯发光，甲灯不发光S2B. 开关与接通时，甲、乙灯中均无电流通过S3C. 开关与接通时，乙灯发光，甲灯不发光S2D. 开关与接通时，甲灯发光，乙灯不发光7.一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮“故障的共同原因是电路中出现了( )故障现象可能原因检修方法1换新灯泡、灯泡的灯丝断了2换新线并接好、灯头内的电线断了灯泡不亮3、灯头、开关等处的接线松动，检查加固接触不良A. 短路B. 通路C. 断路D. 支路S L1L2() 8.在如下所示的四个电路图中，开关闭合后，能使小灯泡和都发光的是A. B.C. D.9.如图所示，下列四个电路图中与下边实物图对应的是( )A.B.C.D.A B10.青少年科技创新材料中有一种变光二极管，电流从其端流入时发红光，从其端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具+有单向导电性，其符号为，当电流从“”极流入时二极管能通电且发光，−当电流从“”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的()A. B.C. D.二、填空题()A11.两只水果点亮了一只发光二极管如图，金属片是水().果电池的填“正极”或“负极”工作时，是把能转化为电能．12.为避免点燃烟花造成人员伤害。
