三坐标测量仪功能

三坐标测量仪

三坐标测量仪

三坐标测量仪是指在⼀个六⾯体的空间范围内，能够表现⼏何形状、长度及圆周分度等测量能⼒的仪器，⼜称为三坐标测量机

或三坐标量床。三坐标测量仪⼜可定义“⼀种具有可作三个⽅向移动的探测器，可在三个相互垂直的导轨上移动，此探测器以

接触或⾮接触等⽅式传递讯号，三个轴的位移测量系统（如光栅尺）经数据处理器或计算机等计算出⼯件的各点（x，y，z）

及各项功能测量的仪器”。三坐标测量仪的测量功能应包括尺⼨精度、定位精度、⼏何精度及轮廓精度等。

机型介绍

结构型式：三轴花岗岩、四⾯全环抱的德式活动桥式结构

传动⽅式：直流伺服系统+预载荷⾼精度空⽓轴承

长度测量系统：RENISHAW开放式光栅尺，分辨率为0.1µm

测头系统：雷尼绍控制器、雷尼绍测头、雷尼绍测针

机台：⾼精度（00级）花岗岩平台

使⽤环境：温度(20±2)℃，湿度40%-70%，温度梯度1℃/m，温度变化1℃/h

空⽓压⼒：0.4MPa-0.6Mpa

空⽓流量：25L/min

长度精度MPEe：≤2.1+L/350(µm)

探测球精度MPEp：≤2.1µm

主要特征

三轴采⽤天然⾼精密花岗岩导轨，保证了整体具有相同的热⼒学性能，避免由于三轴材质不同热膨胀系数不同所造成的机器精

度误差。

花岗岩与航空铝合⾦的⽐较

1.铝合⾦材料热膨胀系数⼤。⼀般使⽤航空铝合⾦材料的横梁和Z轴在使⽤⼏年之后，三坐标的测量基准——光栅尺就会受

损，精度改变。

2.由于三坐标的平台是花岗岩结构，这样三坐标的主轴也是花岗岩材质。主轴采⽤花岗岩⽽横梁和Z轴采⽤铝合⾦等其他材

质，在温度变化时会因为三轴的热膨胀系数不均同⽽引起测量精度的失真和稳定。

三轴导轨采⽤全天然花岗岩四⾯全环抱式矩形结构，配上⾼精度⾃洁式预应⼒⽓浮轴承，是确保机器精度长期稳定的基础，同

时轴承受⼒沿轴向⽅向，受⼒稳定均衡，有利于保证机器硬件寿命。

3.采⽤⼩孔出⽓专利技术，耗⽓量为30L/Min，在轴承间隙形成冷凝区域，抵消轴承运动摩擦带来的热量，增加设备整体热稳

第 1 页 共 5 页 关于三坐标测量仪的使用是怎样的 测量仪操作规程

三坐标测量仪是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量本领的仪器，又称为三坐标测量机或三坐标量床。 三坐标测量仪又可定义“一

三坐标测量仪是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量本领的仪器，又称为三坐标测量机或三坐标量床。

三坐标测量仪又可定义“一种具有可作三个方向移动的探测器，可在三个相互垂直的导轨上移动；

此探测器以接触或非接触等方式传递讯号，三个轴的位移测量系统（如光栅尺）经数据处理器或计算机等计算出工件的各点（x，y，z）及各项功能测量的仪器”。

三坐标测量仪的测量功能应包括尺寸精度、定位精度、几何精度及轮廓精度等

三坐标测量仪使用方法

三坐标测量机（CMM）的测量方式通常可分为接触式测量、非接触式测量和接触与非接触并用式测量。

其中，接触测量方式常用于机加工产品、压制成型产品、金属膜等的测量。

为了分析工件加工数据，或为逆向工程供应工件原始信息，常常需要用三坐标测量机对被测工件表面进行数据点扫描。 第 2 页 共 5 页 以三坐标的FOUNCTION—PRO型三坐标测量机为例，介绍三坐标测量机的几种常用扫描方法及其操作步骤。

三坐标测量机的扫描操作是应用PC DMIS程序在被测物体表面的特定区域内进行数据点采集，该区域可以是一条线、一个面片、零件的一个截面、零件的曲线或距边缘确定距离的周线等。

扫描类型与测量模式、测头类型以及是否有CAD文件等有关，掌控屏幕上的“扫描”（Scan）选项由状态按钮（手动/DCC）决议。

若接受DCC方式测量，又有CAD文件，则可供选用的扫描方式有“开线”（Open Linear）、“闭线”（Closed Linear）、“面片”（Patch）、“截面”（Section）和“周线”（Perimeter）扫描；

若接受DCC方式测量，而只有线框型CAD文件，则可选用“开线”（Open Linear）、“闭线”（Closed Linear）和“面片”（Patch）扫描方式；若接受手动测量模式，则只能使用基本的“手动触发扫描”（Manul TTP Scan）方式；

三坐标测量仪报告符号解释

• 三坐标测量机定义：

它是指在一个六面体的空间范围内,能够表现几何形状、长度及圆周分度等测量能力的仪器,又称为三坐标测量仪或三坐标量床。三坐标测量仪可定义为“一种具有可作三个方向移动的探测器，可在三个相互垂直的导轨上移动,此探测器以接触或非接触等方式传送讯号，三个轴的位移测量系统 （ 如光学尺 ）

经数据处理器或计算机等计算出工件的各点坐标（X、Y、Z）及各项功能测量的仪器”。三坐标测量机它是指在一个六面体的空间范围内,能够表现几何形状、长度及圆周分度等测量能力的仪器,又称为三坐标测量仪或三坐标量床。三坐标测量仪可定义为“一种具有可作三个方向移动的探测器，可在三个相互垂直的导轨上移动,此探测器以接触或非接触等方式传送讯号，三个轴的位移测量系统

（ 如光学尺 ） 经数据处理器或计算机等计算出工件的各点坐标（X、Y、Z）及各项功能测量的仪器”。

• 三坐标测量仪的测量功能：

包括尺寸精度、定位精度、几何精度及轮廓精度等.三坐标测量仪应用领域：测量高精度的几何零件和曲面； 测量复杂形状的机械零部件； 检测自由曲面；

可选用接触式或非接触式测头进行连续扫描.三坐标测量仪功

能：几何元素的测量,包括点、线、面、圆、球、圆柱、圆锥等等； 曲线、曲面扫描,支持点位扫描功能,IGES文件的数据输出,CAD 名义数据定义、ASCII

文本数据输入、名义曲线扫描、符合公差定义的轮廓分析.形位公差的计算,包括直线度、平面度、圆度、圆柱度、垂直度、倾斜度、平行度、位置度、对称度、同心度等等；

支持传统的数据输出报告、图形化检测报告、图形数据附注、数据标签输出等多种输出方式。

• 三坐标测量仪设备特点：

核心零部件及软件全部原装进口 ，单边活动桥式结构,显著提高运动性能，确保测量精度及稳定性，三轴导轨均采用高精密天然花岗岩，具有相同的温度特性及刚性 。三轴导轨均采用自洁式预载荷高精度空气轴承，运动更平稳,导轨永不受磨损 RENISHAW自粘开放式金属光栅尺，更接近花岗岩基体的热膨胀系数,提高了设备的稳定性 RENISHAW UCC高速高精度自动控制系统，内嵌32位微处理器,真正实现实时控制；上下位采用光纤通讯,增强了电气抗干扰能力 SEREIN DMIS 软件特点 软件运行在WINDOWS 2000/XP环境下，全中文界面；面向对象的编程方式，支持图形镜像功能.三维CAD数模导入、再现实体或线架模型、DMIS、STEP文件导入导出、测量结果的IGES文件输出,支持逆向工程.动态CMM模型，支持测量机和测头的模拟和RENISHAW测头图形库.测头管理功能，可动态选择多种测针.几何元素的测量,包括点、线、面、圆、球、圆柱、圆锥等等； 曲线、曲面扫描,支持点位扫描功能,IGES文件的数据输出，CAD 名义数据定义、ASCII

个人资料整理，仅供个人学习使用

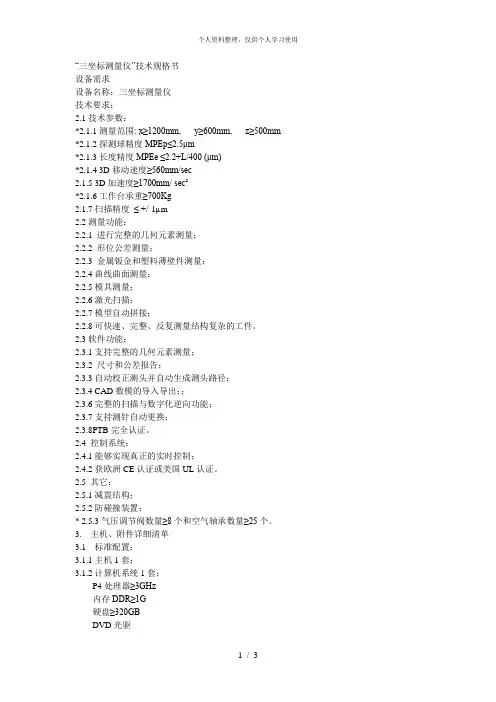

1 / 3 “三坐标测量仪”技术规格书

设备需求

设备名称：三坐标测量仪

技术要求：

2.1技术参数：

*2.1.1测量范围: x≥1200mm, y≥600mm, z≥500mm

*2.1.2探测球精度MPEp≤2.5μm

*2.1.3长度精度MPEe ≤2.2+L/400 (μm)

*2.1.4 3D移动速度≥560mm/sec

2.1.5 3D加速度≥1700mm/ sec²

*2.1.6工作台承重≥700Kg

2.1.7扫描精度 ≤ +/-1µm

2.2测量功能：

2.2.1 进行完整的几何元素测量；

2.2.2 形位公差测量；

2.2.3 金属钣金和塑料薄壁件测量；

2.2.4曲线曲面测量；

2.2.5模具测量；

2.2.6激光扫描；

2.2.7模型自动拼接；

2.2.8可快速、完整、反复测量结构复杂的工件。

2.3软件功能：

2.3.1支持完整的几何元素测量；

2.3.2 尺寸和公差报告；

2.3.3自动校正测头并自动生成测头路径；

2.3.4 CAD数模的导入导出；；

2.3.6完整的扫描与数字化逆向功能；

2.3.7支持测针自动更换；

2.3.8PTB完全认证。

2.4 控制系统：

2.4.1能够实现真正的实时控制；

2.4.2获欧洲CE认证或美国UL认证。

2.5 其它：

2.5.1减震结构；

2.5.2防碰撞装置；

* 2.5.3气压调节阀数量≥8个和空气轴承数量≥25个。

3. 主机、附件详细清单

3.1 标准配置：

3.1.1主机1套；

3.1.2计算机系统1套；

处理器≥3GHz

内存DDR≥1G

硬盘≥320GB

光驱 个人资料整理，仅供个人学习使用

2 / 3 独立显卡≥128M

液晶显示器≥17’

3.1.3控制系统1套；

3.1.4软件系统1套；

3.1.5测头系统1套；

雷尼绍（RENISHAW）电动式可旋转/摆动自动测座，重复精度≤+0.5 μm；
