三坐标测量仪使用方法

三坐标测量同心度方法

下面将介绍几种常用的三坐标测量同心度方法。

1.基础方法

最基础的方法是通过三坐标测量仪直接测量工件的轴线或圆心的三维坐标，然后将这些坐标与指定的参考轴线或圆心进行比较，计算其偏差值。这种方法需要依赖测量仪的精度和稳定性，并且对操作人员的经验和技术要求较高。

2.支撑法

支撑法是一种通过在工件上设置支撑面或支撑点来实现同心度测量的方法。具体操作步骤如下：

（1）在工件表面选择一组指定位置作为支撑点或支撑面；

（2）测量支撑点或支撑面的三维坐标，作为参考坐标；

（3）测量工件的轴线或圆心的三维坐标；

（4）将工件轴线或圆心的坐标与支撑点或支撑面的坐标进行比较，计算其偏差值。

支撑法的优点是操作简单，适用于各种形状的工件。缺点是需要选择和设置合适的支撑点或支撑面，并且对测量仪的精度要求较高。

3.旋转法

旋转法是通过将工件绕其轴线旋转一周来实现同心度测量的方法。具体操作步骤如下： （1）将工件装夹在测量仪上，并平行于测量仪的坐标轴；

（2）测量工件的轴线或圆心的三维坐标；

（3）旋转工件360度，分别在每个位置测量工件的轴线或圆心的三维坐标；

（4）计算每个位置的偏差值，并求取其平均值。

旋转法的优点是适用于不规则形状的工件，操作相对简单。缺点是需要调整工件的位置和角度，并且对测量仪的刚性和精度要求较高。

4.数学模型法

数学模型法是一种通过建立数学模型来实现同心度测量的方法。具体操作步骤如下：

（1）根据工件的形状和几何特征，建立相应的数学模型；

（2）将工件放置在测量仪上，并与数学模型进行对比；

（3）通过计算模型与实际测量结果之间的偏差，评估工件的同心度。

数学模型法的优点是可以减少测量误差，提高测量精度。缺点是需要具备一定的数学建模能力和计算机编程技术。

综上所述，三坐标测量同心度的方法有基础方法、支撑法、旋转法和数学模型法等。不同的方法适用于不同的工件形状和测量要求，操作简单的同时也对测量仪的精度和稳定性要求较高。在实际应用中，可以根据具体情况选择合适的方法进行测量。

关节臂三坐标测量仪使用方法

1. 简介

关节臂三坐标测量仪是一种用于测量物体三维空间位置和姿态的精密测量设备。它采用关节臂结构，能够灵活自由地移动和旋转，具有高精度和高稳定性，广泛应用于工业制造、机械加工、航空航天等领域。

本文将详细介绍关节臂三坐标测量仪的使用方法，包括设备准备、操作步骤、数据处理等内容，帮助用户快速上手并正确地使用该设备。

2. 设备准备

在开始使用关节臂三坐标测量仪之前，需要进行以下准备工作：

2.1 检查设备完整性

检查设备是否完整，并确保所有零部件齐全。包括主机、控制器、触发器、传感器等。

2.2 连接电源与通信线路

将主机与电源连接，并确保电源正常工作。同时，根据需要连接通信线路，以实现与计算机或其他外部设备的数据传输。

2.3 安装校准板

校准板是关节臂三坐标测量仪的重要配件，用于校准设备的测量精度。将校准板固定在测量区域内的合适位置，并确保其表面平整、无损坏。

2.4 调整设备位置

根据实际需求，调整关节臂三坐标测量仪的位置和方向，使其能够覆盖待测物体的整个空间范围。 3. 操作步骤

关节臂三坐标测量仪的操作步骤如下：

3.1 打开软件

在计算机上打开关节臂三坐标测量仪的控制软件，并确保与设备正常连接。

3.2 标定设备

在进行实际测量之前，需要对关节臂三坐标测量仪进行标定。按照软件提示，依次进行零点标定、轴向标定和角度标定等步骤，以确保设备的测量精度和准确性。

3.3 设置测量参数

根据待测物体的特点和需求，设置合适的测量参数。包括采样频率、数据存储方式、坐标系选择等。

3.4 放置待测物体

将待测物体放置在关节臂三坐标测量仪的测量区域内，并调整其位置和姿态，使其符合测量要求。

3.5 进行测量

点击软件界面上的“开始测量”按钮，关节臂三坐标测量仪将自动进行测量。在此过程中，设备会通过传感器采集物体的位置和姿态信息，并实时显示在软件界面上。

3.6 数据处理与分析

三坐标测量仪使用方法

三坐标测量仪是一种用于测量物体三维空间尺寸和形状的机器。它主要由测量主机和测量探针组成。下面是三坐标测量仪的使用方法。

1. 准备工作：将待测物体放置在三坐标测量仪工作台上，并用夹具将其固定，确保物体稳定不动。

2. 打开测量仪电源，并启动软件。在计算机屏幕上会显示测量界面。

3. 校准测量探针：在测量仪的工作面上选择一个已知尺寸的标准物体，将测量探针放置在该物体上，并在软件界面上点击校准按钮。系统会自动识别标准物体的尺寸，并进行校准。

4. 设置测量参数：根据待测物体的特点和测量需求，在软件界面上设置各种测量参数，如坐标系、测量方式、测量范围等。

5. 开始测量：将测量探针移动到待测物体上的起点，并在软件界面上点击测量按钮。测量探针会自动探测物体表面的坐标点，并将其显示在计算机屏幕上。

6. 移动测量探针：按照测量需求，将测量探针移动到下一个测量点上，并继续点击测量按钮进行测量。反复进行直到所有需要测量的点都完成。

7. 分析数据：测量完成后，软件会自动生成一份测量数据报告。可以在报告中查看各个测量点的坐标值、尺寸和形状数据。

8. 处理数据：可以对测量数据进行处理，比如进行数据曲线拟合、平均值计算等，以得到更准确的测量结果。

9. 存储和导出数据：可以将测量数据保存在计算机中，或导出为Excel等其他格式的数据文件，以便进行进一步分析或共享给其他人使用。

10. 关闭测量仪：测量完成后，关闭测量仪的电源，并进行设备的清洁和维护工作，以确保下次使用时的准确性。

以上就是三坐标测量仪的使用方法，通过合理操作和正确设置参数，能够准确、快速地完成物体尺寸和形状的测量工作。

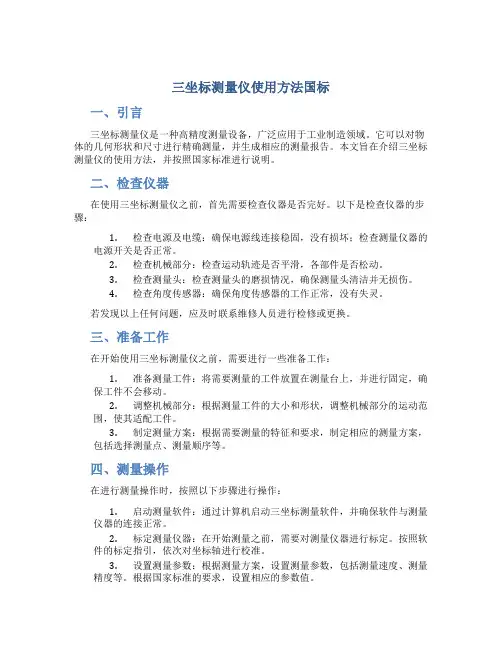

三坐标测量仪使用方法国标

一、引言

三坐标测量仪是一种高精度测量设备，广泛应用于工业制造领域。它可以对物体的几何形状和尺寸进行精确测量，并生成相应的测量报告。本文旨在介绍三坐标测量仪的使用方法，并按照国家标准进行说明。

二、检查仪器

在使用三坐标测量仪之前，首先需要检查仪器是否完好。以下是检查仪器的步骤：

1. 检查电源及电缆：确保电源线连接稳固，没有损坏；检查测量仪器的电源开关是否正常。

2. 检查机械部分：检查运动轨迹是否平滑，各部件是否松动。

3. 检查测量头：检查测量头的磨损情况，确保测量头清洁并无损伤。

4. 检查角度传感器：确保角度传感器的工作正常，没有失灵。

若发现以上任何问题，应及时联系维修人员进行检修或更换。

三、准备工作

在开始使用三坐标测量仪之前，需要进行一些准备工作：

1. 准备测量工件：将需要测量的工件放置在测量台上，并进行固定，确保工件不会移动。

2. 调整机械部分：根据测量工件的大小和形状，调整机械部分的运动范围，使其适配工件。

3. 制定测量方案：根据需要测量的特征和要求，制定相应的测量方案，包括选择测量点、测量顺序等。

四、测量操作

在进行测量操作时，按照以下步骤进行操作：

1. 启动测量软件：通过计算机启动三坐标测量软件，并确保软件与测量仪器的连接正常。

2. 标定测量仪器：在开始测量之前，需要对测量仪器进行标定。按照软件的标定指引，依次对坐标轴进行校准。

3. 设置测量参数：根据测量方案，设置测量参数，包括测量速度、测量精度等。根据国家标准的要求，设置相应的参数值。 4. 进行测量：根据测量方案，依次选择测量点进行测量。通过操作测量仪器的控制杆，将测量头移动到相应的位置，并记录测量结果。

5. 处理测量结果：根据测量仪器提供的软件功能，对测量结果进行处理，生成测量报告。根据国家标准的要求，报告应包含测量结果、误差范围等信息。

五、测量结果分析

在得到测量结果后，需要进行结果分析，并根据需要采取相应的措施。以下是一些常见的测量结果分析方法：
