配电网技术线损和降损措施分析

10kV配电线路线损分析及降损措施

随着能源消耗的增长，配电线路的线损问题日益突出。线损率高不仅浪费电能，同时也会加重环境污染。因此，减少线损率成为提高能源利用效率的重要手段之一。

本文以某地10kV配电线路为例，通过对其线路损耗情况的分析，提出相应的降损措施，以期达到减少线路损耗的目的。

一、线路损耗分析

1. 损耗计算公式

线路损耗由电阻损耗和电感损耗两部分组成。其中，电阻损耗与电流平方成正比，与线路长度成正比，与导线的截面积成反比；电感损耗与电流平方成正比，与线路长度、电感大小成正比，与频率成正比。因此，线路损耗可以用以下公式计算：

线路损耗=电阻损耗+电感损耗

电阻损耗=I²R

电感损耗=2πfL I²L

其中，I为电流，R为线路电阻，L为线路电感，f为电源频率。

2. 实际线路损耗

通过对某地10kV配电线路的实测数据进行统计，得出其线路损耗情况表。

| 线路名称 | 电流(A) | 电阻损耗(W) | 电感损耗(W) | 线路损耗(W) | 线损率(%) |

| -------- | ------ | ---------- | ---------- | --------- | -------- |

| A | 80 | 369.6 | 101.5 | 471.1 | 3.5 |

| B | 77 | 312.3 | 89.7 | 402.0 | 3.0 |

| C | 75 | 255.0 | 79.7 | 334.7 | 2.5 |

| D | 71 | 195.3 | 66.6 | 261.9 | 1.9 |

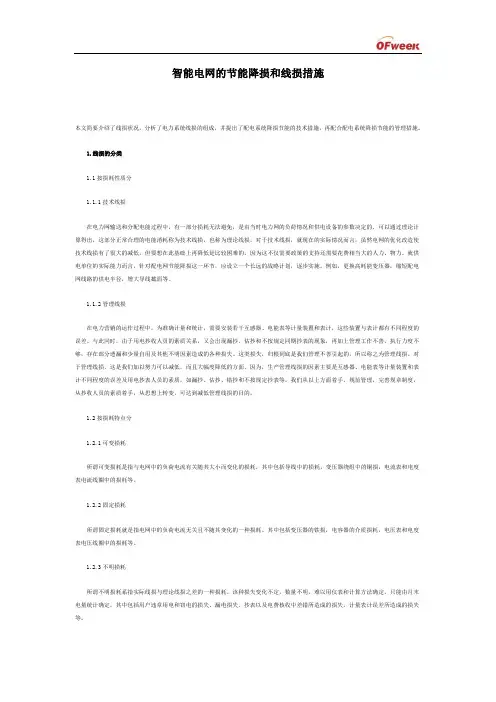

智能电网的节能降损和线损措施

本文简要介绍了线损状况，分析了电力系统线损的组成，并提出了配电系统降损节能的技术措施，再配合配电系统降损节能的管理措施。

1.线损的分类

1.1按损耗性质分

1.1.1技术线损

在电力网输送和分配电能过程中，有一部分损耗无法避免，是由当时电力网的负荷情况和供电设备的参数决定的，可以通过理论计算得出，这部分正常合理的电能消耗称为技术线损，也称为理论线损。对于技术线损，就现在的实际情况而言，虽然电网的优化改造使技术线损有了很大的减低，但要想在此基础上再降低是比较困难的，因为这不仅需要政策的支持还需要花费相当大的人力、物力。就供电单位的实际能力而言，针对配电网节能降损这一环节，应设立一个长远的战略计划，逐步实施。例如，更换高耗能变压器，缩短配电网线路的供电半径，增大导线截面等。

1.1.2管理线损

在电力营销的运作过程中，为准确计量和统计，需要安装若干互感器、电能表等计量装置和表计，这些装置与表计都有不同程度的误差。与此同时，由于用电抄收人员的素质关系，又会出现漏抄、估抄和不按规定同期抄表的现象，再加上管理工作不善，执行力度不够，存在部分透漏和少量自用及其他不明因素造成的各种损失。这类损失，归根到底是我们管理不善引起的，所以称之为管理线损。对于管理线损，这是我们加以努力可以减低，而且大幅度降低的方面。因为，生产管理线损的因素主要是互感器、电能表等计量装置和表计不同程度的误差及用电抄表人员的素质，如漏抄、估抄、错抄和不按规定抄表等。我们从以上方面着手，规范管理，完善规章制度，从抄收人员的素质着手，从思想上转变，可达到减低管理线损的目的。

1.2按损耗特点分

1.2.1可变损耗

所谓可变损耗是指与电网中的负荷电流有关随其大小而变化的损耗，其中包括导线中的损耗，变压器绕组中的铜损，电流表和电度表电流线圈中的损耗等。

1.2.2固定损耗

所谓固定损耗就是指电网中的负荷电流无关且不随其变化的一种损耗。其中包括变压器的铁损，电容器的介质损耗，电压表和电度表电压线圈中的损耗等。

10kV配电线路线损分析及降损措施

一、引言

10kV配电线路是电力系统中的重要组成部分，其线损问题一直是电力系统运行和管理中的重要问题。线路的线损不仅会影响配电系统的运行效率，还会增加成本，影响能源的可持续利用。对10kV配电线路的线损进行分析，并采取有效措施进行降损，对于提高能源利用效率和降低成本具有重要意义。

二、10kV配电线路线损分析

10kV配电线路线损的主要原因包括线路本身的电阻、电容、绝缘损耗、负载功率损耗等。对于10kV配电线路的线损进行分析，主要可以从以下几个方面进行：

1. 线路参数分析：对线路进行参数测试和计算，包括线路的电阻、电抗、绝缘损耗等参数的测试和计算，通过对线路参数的分析，可以对线路的线损情况有一个初步的了解。

2. 负载功率分析：对线路的负载功率进行分析，包括负载功率的波动情况、负载功率因素等，通过对负载功率的分析，可以了解负载对线路线损的影响情况。

3. 电流负载分布分析：对10kV配电线路的电流负载进行分布分析，包括对不同区域、不同时间段的负载情况进行分析，通过对电流负载分布的分析，可以了解不同区域、不同时间段的线损情况。

三、10kV配电线路线损降损措施

针对10kV配电线路的线损问题，可以从以下几个方面进行降损措施的实施：

1. 线路优化设计：通过对线路的设计进行优化，提高线路的传输能力和降低线路的电阻、电抗等参数，可以有效降低线损。

2. 负载管理：通过合理的负载管理，控制负载的波动和功率因数，可以降低负载对线损的影响，减少线路的损耗。

3. 设备升级：对线路的设备进行升级，采用低损耗、高效率的设备，可以有效降低线路的损耗。

4. 检修维护：加强对线路设备的检修维护工作，及时发现和排除线路设备的故障和隐患，可以减少线路的损耗。

5. 节能技术应用：采用节能技术，如智能变压器、线路损耗监测系统等，可以有效降低线损。

配电网线损分析与降损措施研究

摘要：介绍了配电网线损产生的原因以及传统的配电网线损分析方法；从优化网络结构、平衡配电网络的三相负荷等技术层面以及加强计量管理等管理层面上探讨了配电网的降损措施，以期为配电网线损管理提供一定的参考。

关键词：配电网 线损 三相负荷 计量管理

几年来，因为配电网线损而消耗的电能在全部的电能损耗中所占的比率不断增加，降低配电网线损率成为整个电网降损增效的关键所在。

1 配电网线损原因及分析方法

1.1 配电网线损原因分析

配电网线损可以分为固定损失、可变损失以及其他损失。固定损失是指变压器的铁损、电容器的介质损耗以及表计损耗等。可变损失是指导线的线损以及变压器的铜损等。其他损失诸如管理损失，包括抄表核收差错、窃电及管理不到位、剂量误差等引起的损耗。

对于供电企业来说线损又分为统计线损、技术线损以及管理线损。统计线损是供电量与售电量的差值，通常利用电能表读数计算。技术线损则是根据供电设备的参数以及电力网的负载情况，通过理论计算分析所得。 1.2 配电网传统分析方法

1.2.1 均方根电流法

均方根电流法是计算线损时最易掌握的方法，在0.4～10?kv的配电网中应用非常广泛。均方根电流法的缺点是工作量比较大，而且需要24?h检测，计算精度不高。当前我国电力系统对于用户用电信息的采集手段比较贫乏，这就给均方根电流法的应用增加了困难，从而使得该方法多应用在局部电网线损的计算上。

1.2.2 节点等值功率法

相较于均方根电流法，节点等值功率法计算精度高，适用范围更广。节点等值功率发计算线损时的原始数据，来源于计费电能表，能够估计出计算结果的最大可能误差。电能表的准确度要高于电流表，节点等值功率法因为采用电能表记录的数据，所以比采用电流表数据的均方根电流法，计算出的线损值更为可靠。但是该方法也是存在缺点的，就是计算过程相对繁琐，而且该方法在计算时简化了连续变化的功率曲线，以阶梯形变化功率曲线来替代，与实际结果有差别。该方法还有一个问题就是，计算数据通过人工抄表所得，数据同时性差。
