96120多功能仪表说明书

  • 格式：doc
  • 大小：992.50 KB
  • 文档页数：18

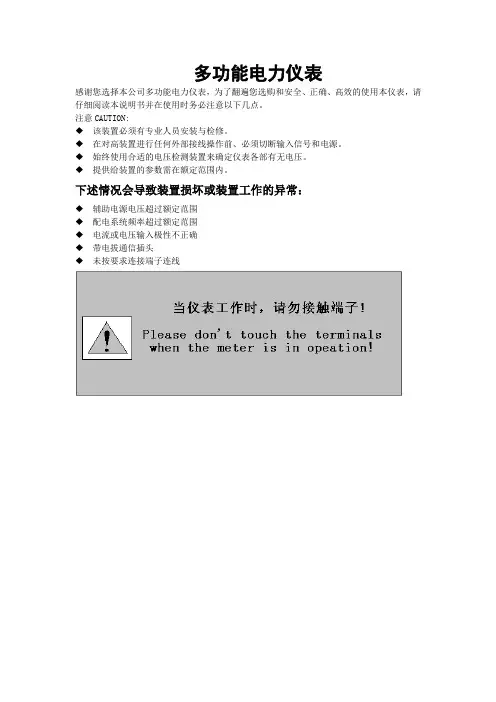

多功能电力仪表感谢您选择本公司多功能电力仪表，为了翻遍您选购和安全、正确、高效的使用本仪表，请仔细阅读本说明书并在使用时务必注意以下几点。

注意CAUTION:◆该装置必须有专业人员安装与检修。

◆在对高装置进行任何外部接线操作前、必须切断输入信号和电源。

◆始终使用合适的电压检测装置来确定仪表各部有无电压。

◆提供给装置的参数需在额定范围内。

下述情况会导致装置损坏或装置工作的异常：◆辅助电源电压超过额定范围◆配电系统频率超过额定范围◆电流或电压输入极性不正确◆带电拔通信插头◆未按要求连接端子连线目录一、用户手册 (2)1、概述 (2)2、技术参数 (2)3、编程和使用 (4)3.1测量显示 (4)3.2编程操作 (6)4、数字通讯 (10)4.1通讯报文举例 (12)4.2 MODBUS地址信息表 (13)5、功能输出 (14)二、接线图 (15)HUD120(116×116接线图) (15)HUD96(94×94接线图) (16)三、常见问题及解决方法 (17)一、用户手册1、概述多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化智能建筑、企业内部的电能测量、管理、考核。

测量精度为0.5级、实现LED现场显示和远程RS-485数字通讯接口，采用MODBUS-RTU通讯协议。

外形代号名称测量显示辅助功能42方形多功能电力仪表三相电压、三相电流、总有功功率、总无功功率、总功率因素、频率、有功电能、无功电能3排LED分页显示数字通讯、电能脉冲输出96方形72方形6方形数字通讯2、技术参数性能参数输入测量显示网络三相三线、三相四线电压额定值AC100V、400V（订货时请说明）过负荷持续：1.2倍瞬时：10倍/10s功耗<1VA(每相)阻抗>500KΩ精度RMS测量，精度等级0.5电流额定值AC1A、5A（订货时请说明）过负荷持续：1.2倍瞬时：10倍/10s功耗<0.4VA(每相)阻抗<2mΩ精度RMS测量，精度等级0.5频率40～60Hz，精度0.1Hz功率有功、无功，精度1.5级电能四象限计量，有功精度1.5级，无功精度2级显示可编程、切换、循环（LED）显示电源工作范围AC/DC 85～270V 功耗≤5VA输出数字接口RS-485、MODBUS-RTU协议脉冲输出2路电能脉冲输出环境工作环境-10～55℃储存环境-20～75℃安全耐压输入电源>2KV,输入输出>2KV，电源输出>1KV 绝缘输入、输出、电源对机壳>5MΩ1)辅助电源：功能电力仪表具备通用的（AC/DC）电源输入接口，若不作特殊声明，提供的是AC/DC 85～270V电源接口的标准产品，保证所提供的电源使用于该系列的产品，以防止损坏产品。

（DC供电时“1”为正，“2”为负）注:采用交流供电时，建议在火线一侧安装1A保险丝电力品质较差时，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。

2) 输入信号：多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时安全一致对称，其具有多种接线方式。

适用于不同的负载形式。

注：具体接线及仪表参数（脉冲常数等）见仪表所带接线图。

A 、电压输入：输入电压应不高于产品的额定输入电压（100V 或400V ）,若无注明，出厂为AC 0～500V 、高于500V 应考虑使用PT ，在电压输入端须安装1A 保险丝。

B 、电流输入：标准额定输入电流为5A ，大于5A 的情况应使用外部CT 。

如果使用的CT 上连有其他仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT 一次回路或者短接二次回路。

建议使用接线排，不要直接接CT ，以便拆装。

C 、要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现功率和电能的数值和符号错误！！！D 、仪表输入网络的配置根据系统的CT 个数决定，在2个CT 的情况下，选择三相三线、两元件方式；在2个CT 的情况下，选择三相四线三元件方式。

仪表接线、仪表编程中设置的输入网络NET 应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。

其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显示的为电网的相电压。

3、编程和使用 3.1 测量显示：多功能电力仪表可测量电网中的电力参数有：Ua 、Ub 、Uc （相电压）；Uab 、Ubc 、Uca （线电压）；Ia 、Ib 、Ic （电流）；Ps （总有功功率）；Qs （总无功功率）；PFs （总功率因素）；FR （频率）以及有功电能；无功电能。

所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。

而对于不同的型号的仪表，其显示内容和方式却可能不一致，参考具体的型号仪表说明。

所有的电量参数的计算方法采用如下公式的数字化得离散方法，具体为： 公式 备注公式 备注U=∑==Nn nUNU 121电压有效值Ps=UI单相视在功率周期平均值∑==N n n I N I 121 电流有效值Cos θ=Pp/Ps功率因素∑==Nn nn UI NPp 11单相有功功率周期平均值22S S P P Pq -=无功功率∑=++=Nn n n n n n n Uc Ic Ub Ib Ua Ia N P 1)(1总有功功率周期平均值⎰=pdt W电能可设置DISP 控制字用来编程设置通常状态下显示内容，DISP=1（三相电压），2（三相电流），3（有功功率、无功功率、功率因数），4（频率），5（有功电能信息），6（无功电能信息），0（1～6循环显示）。

页面 内容说明DISP=1分别显示电压Ua 、Ub 、Uc （三相四线）和Uab 、Ubc 、Uca （三相三线）左图中Ua=326.7V 、Ub=326.7V 、Uc=326.6V ，K 灯亮时表示KV 。

三相三线接线仪表显示线电压三相四线接线仪表显示相电压 DISP=2显示三相电流Ia ，Ib ，Ic 单位为A 。

左图中Ia=18.77A 、Ib=18.76A 、Ic=18.78A 。

K 灯亮时表示KA 。

DISP=3显示有功功率（W ）、无功功率（var ）、功率因数PF 。

左图中P=1645W 、Q=951var 、 PF=0.5K 灯亮时表示KW 或Kvar 。

其中P>0,累计的有功电能亮是有功电能吸收； P<0，累计的有功电能是有功电能释放；Q>0，累计的无功电能是无功电能感性； Q<0，累计的无功电能是无功电能感性。

DISP=4显示频率（Hz ） 左图中频率为：50HzDISP=5显示正有功电能，第二排数码管是高4位，第三排是低4位，形成一个8位值。

左图表示有功电能值为：369587.28KWh 。

按键：可切换显示正有功电能和负有功电能。

uH--:正有功电能 uH__:负有功电能DISP=6显示正无功电能值，第二排数码管是高4位，第三排是低4位，形成一个8位值。

左图表示有功电能值为：7321.45Kvarh 。

按键：可切换显示正无功电能和负无功电能。

uAh--:正无功电能 uAh__:负无功电能3.2 编程操作：在编程操作下，仪表提供了：设置（SET ）、输入（INPT ）、通讯（CONN ）更改密码（CODE ）四大类输入设置菜单项目，LED 显示的分层菜单结构管理方式：第1排LED 显示第1层菜单信息：第2排LED 显示第2层菜单信息，第3排LED 提供第3层菜单信息。

键盘的编程操作采用四个按键的操作方式，即左右移动键“←”“→”、菜单进入或上回退键“Menu ”、选择确定键“”来完成上述功能的所有操作。

：在仪表测量显示的情况下，按该键盘进入编程模式，仪表提示密码（CODE ）初始为0001；“Menu ”另一个作用是在编程操作过程中，起上腿作用。

例如，在编程模式INPT-I.SCL-5下按“Menu ”，仪表会显示INPT-I.SCL 。

：切换移动键，实现菜单项目的切换或者数字量的增加或减少。

例如，在菜单项目INPT-r.U-0001下按“→”会变成“0002”。

：选择后确认，并返回到上次菜单。

在编程方式退回到测量模式的情况下，仪表会提示“SAVE-YES”，选择“Menu”表示不保存退出，选择“”保存退出。

菜单的组织结构如下：用户可根据实际情况选择适当的编程设置参数。

第一层第二层第三层描述密码（CODE）密码数据（0～9999）当输入的密码正确时才可以进入编程。

默认密码：0001。

系统设置SET 显示DISP0～６选择显示项目分别为自动和显示项目亮度B.LED1～15 调整数码管亮度，“1”为最暗，“15”为最亮。

清电能CLR.E确认后，电能清零信号输入INPT 网络NETN.3.4和N.3.3 选择测量信号的输入网络电压范围U.SCL400V和100V 选择测量电压信号的量程电流范围I.SCL5A和1A 选择测量电流信号的量程电压变比r.U1～9999 设置电压信号变比=1次刻度/2次刻度，例：10KV/100V=100 电流变比r.I1～9999 设置电流信号变比=1次刻度/2次刻度，例：200A/5A=40通讯参数CONN 地址SN1～127 仪表地址范围1～127通讯速率BAUD4800～9600 波特率4800、9600协议PROT字通讯和字节通讯字通讯是两字节通讯更改密码CODE OLD 0～9999 当前密码N-1 0～9999 要更改的新密码（一次）N-2 0～9999 要更改的新密码（二次）字符面板显示文字说明字符面板显示文字说明code 密码sn 仪表地址set 设置baud 波特率disp 显示data 数据格式b.LED 数码管亮度protocol 格式选择clr.e 电能清零word 字通讯in.pt 输入byte 字节通讯net 网络+wh 正有功电能n.3.3 三相三线网络+varh 正无功电能n.3.4 三相四线网络Saveyes 是否存盘，按回车键表示存盘退出，按“Menu”键直接退出，编程无效u.scl 电压范围r.u 电压倍率r.l 电流倍率i.scl 电流范围conn 通讯-wh 负有功电能-varh 负无功电能使用要求：所有的仪表在第一次使用的时候，请检查仪表的参数同所在配电系统中需要的参数的一致性。

例如，对于AC380V、200A/5A的线路中需要配置 AC380V、200A/5A 的多功能电力仪表。

用户也可以根据实际需要对仪表重新进行编程设置。

同样一个表，对于400A/5A 的线路中。

合集下载

120多功能网络电力仪表使用说明书

120多功能网络电力仪表使用说明书

LCD显示型多功能（网络）电力仪表一.概述多功能（网络）电力仪表，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的。

它能高精度的测量所有常用的电力参数，如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等；采用可视度高的LED来显示仪表测量参数和电网系统的运行信息，仪表面板带有四个编程按键，用户可现场方便的实现显示切换、仪表参数编程设置，具有很强的灵活性。

多功能（网络）电力仪表有多种扩展功能模块可供选择：RS485的数字接口可实现仪表组网通讯功能；2路电能脉冲输出和4路模拟量（0~20mA/4~20mA）输出功能可实现电能和电量的变送输出功能；4路开关量输入和4路开关量输出功能可实现本地或远程的开关信号监测和控制输出功能（“遥信”和“遥控”功能），可组合实现多个电量参数报警及自动控制功能。

仅网络电力仪表Z系列型号中才有开关量输入输出功能和变送输出功能。

多功能电力仪表不带开关量输入输出和变送输出功能，485配置中其相关参数也不起作用。

网络电力仪表通用所有485配置参数和菜单。

二.产品特点三.安装与接线1．安装尺寸：2.安装方法：1）.在固定的配电柜上，选择合适的地方开一个108×108（mm）的安装孔。

2）.取出仪表，松开定位螺丝，取下固定夹。

3）.将仪表安装插入配电柜的仪表孔中。

4）.插入仪表的固定夹，固定定位螺丝。

3．端子接线：1）.辅助电源：仪表具备通用的（AC/DC）开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V（AC/DC）电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-265V，请保证所提供的电源适用于该系列产品，以防止损坏产品。

A．采用交流电源建议在火线一侧安装1A的保险丝。

B．对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。

2）.输入信号：产品采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。

继电保护测试仪说明书模板

继电保护测试仪说明书模板

继电保护测试仪说明书微机继电保护测试仪使用说明书目录目录 (1)第一部分微机继电保护测试仪使用说明 (3)第一章装置特点与技术参数 (4)第二章装置硬件结构................................................................................................6第三章单机操作模块功能说明 (8)第四章外接P C机操作说明 (21)第二部分继保软件操作说明 (21)第五章软件操作方法简介 (22)第六章交流试验………………………………………………………………………………………24第七章直流试验...................................................................................................32第八章状态系列 (34)第九章谐波叠加试验 (38)第十章频率及高低周试验 (41)第十一章功率方向及阻抗试验 (45)第十二章同期试验................................................................................................49第十三章整组试验Ⅰ和Ⅱ (54)第十四章距离和零序保护 (59)第十五章线路保护……………………………………………………………………………………64第十六章阻抗特性................................................................................................70第十七章差动保护................................................................................................73第十八章6-35K V微机线路保护综合测试 (80)附录1：外接电脑串行通信口的设置 (85)附录2：插接U盘等设备时设备驱动安装方法 (87)附录3：各种继电器的试验方法 (87)第一部分继保使用说明第一章装置特点与技术参数第一节主要特点◆标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。

RCS9611B使用说明书

RCS9611B使用说明书

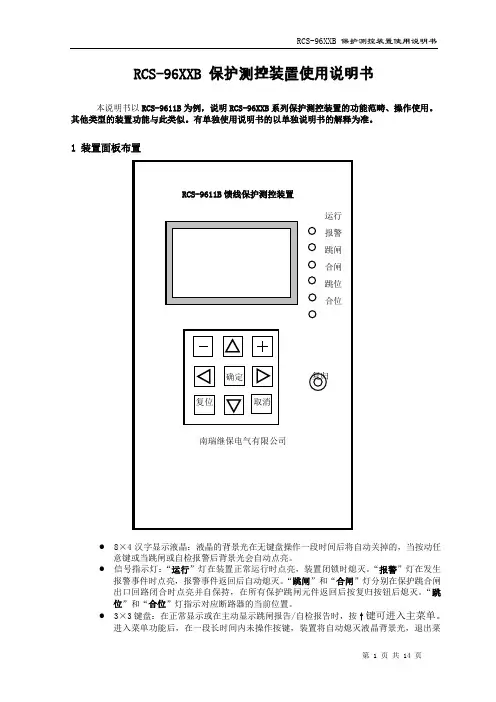

RCS-96XXB 保护测控装置使用说明书本说明书以RCS-9611B为例，说明RCS-96XXB系列保护测控装置的功能范畴、操作使用。
