蓝牙基本原理

蓝牙原理实验报告

蓝牙原理实验报告

引言：

蓝牙技术作为一种无线通信技术，已经深入到我们的日常生活中。从耳机到音箱，从智能手机到汽车，蓝牙技术的应用无处不在。本篇文章将介绍蓝牙技术的原理，并通过实验验证其可行性和效果。

一、蓝牙技术的背景和原理

蓝牙技术最早由瑞典爱立信公司于1994年提出，旨在解决移动设备之间的无线通信问题。蓝牙技术采用了2.4GHz的ISM频段，通过频率跳变和频率融合技术，实现了对干扰的抵抗，从而保证了通信的稳定性和可靠性。

蓝牙技术采用了一种称为频率跳变扩频的调制方式。具体来说，蓝牙设备在通信过程中会周期性地改变信号的频率，从而避免了与其他设备的干扰。同时，蓝牙设备还采用了一种称为频率融合的技术，将多个信道合并在一起，提高了数据传输的速率。

二、蓝牙技术的实验验证

为了验证蓝牙技术的可行性和效果，我们进行了一系列的实验。首先，我们选取了两台蓝牙设备进行配对。在实验过程中，我们发现蓝牙设备的配对过程非常简便，只需在设备上点击配对按钮即可完成。

接下来，我们进行了一次文件传输的实验。我们在一台设备上选择了一个文件，并通过蓝牙技术将其传输到另一台设备上。实验结果显示，文件传输的速度非常快，且传输过程中没有出现任何错误。

除了文件传输，我们还进行了音频传输的实验。我们在一台设备上播放了一首音乐，并通过蓝牙技术将其传输到另一台设备上。实验结果显示，音频传输的质量非常高，音乐的细节和音质都得到了很好的保留。

三、蓝牙技术的应用前景

蓝牙技术作为一种无线通信技术，具有广阔的应用前景。首先，蓝牙技术在智能手机和耳机之间的应用已经非常普遍。通过蓝牙技术，用户可以无线地连接耳机，从而实现更加自由和便捷的音乐和通话体验。

其次，蓝牙技术在智能家居领域也有着广泛的应用。通过蓝牙技术，用户可以通过手机或者其他智能设备控制家中的各种设备，如灯光、空调、电视等。这为用户提供了更加智能和便利的家居生活。

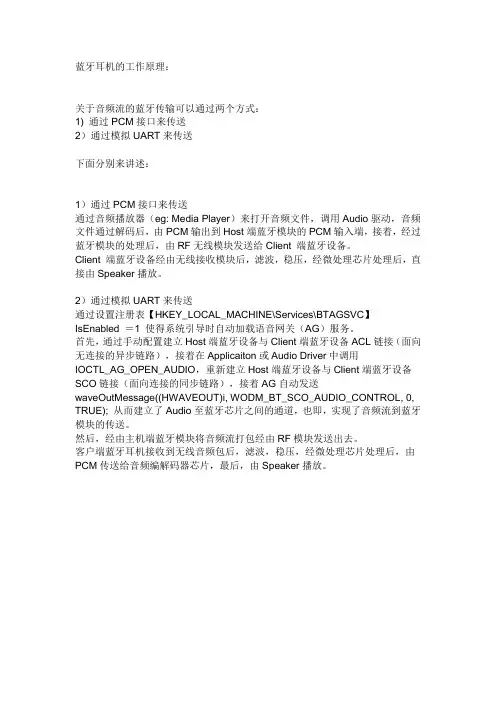

蓝牙耳机的工作原理：

关于音频流的蓝牙传输可以通过两个方式：

1) 通过PCM接口来传送

2）通过模拟UART来传送

下面分别来讲述：

1）通过PCM接口来传送

通过音频播放器（eg: Media Player）来打开音频文件，调用Audio驱动，音频文件通过解码后，由PCM输出到Host端蓝牙模块的PCM输入端，接着，经过蓝牙模块的处理后，由RF无线模块发送给Client 端蓝牙设备。

Client 端蓝牙设备经由无线接收模块后，滤波，稳压，经微处理芯片处理后，直接由Speaker播放。

2）通过模拟UART来传送

通过设置注册表【HKEY_LOCAL_MACHINE\Services\BTAGSVC】

IsEnabled ＝1 使得系统引导时自动加载语音网关（AG）服务。

首先，通过手动配置建立Host端蓝牙设备与Client端蓝牙设备ACL链接（面向无连接的异步链路），接着在Applicaiton或Audio Driver中调用

IOCTL_AG_OPEN_AUDIO，重新建立Host端蓝牙设备与Client端蓝牙设备SCO链接（面向连接的同步链路），接着AG自动发送waveOutMessage((HWAVEOUT)i, WODM_BT_SCO_AUDIO_CONTROL, 0,

TRUE); 从而建立了Audio至蓝牙芯片之间的通道，也即，实现了音频流到蓝牙模块的传送。

然后，经由主机端蓝牙模块将音频流打包经由RF模块发送出去。

客户端蓝牙耳机接收到无线音频包后，滤波，稳压，经微处理芯片处理后，由PCM传送给音频编解码器芯片，最后，由Speaker播放。

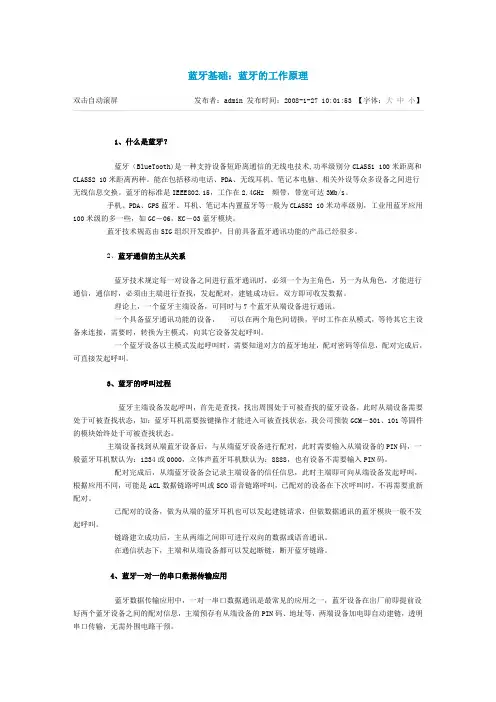

蓝牙基础：蓝牙的工作原理

双击自动滚屏 发布者：admin 发布时间：2008-1-27 10:01:53 【字体：大 中 小】

1、什么是蓝牙？

蓝牙（BlueTooth)是一种支持设备短距离通信的无线电技术,功率级别分CLASS1 100米距离和CLASS2 10米距离两种。能在包括移动电话、PDA、无线耳机、笔记本电脑、相关外设等众多设备之间进行无线信息交换。蓝牙的标准是IEEE802.15，工作在2.4GHz 频带，带宽可达3Mb/s。

手机、PDA、GPS蓝牙、耳机、笔记本内置蓝牙等一般为CLASS2 10米功率级别，工业用蓝牙应用100米级的多一些，如GC－06，KC－03蓝牙模块。

蓝牙技术规范由SIG组织开发维护，目前具备蓝牙通讯功能的产品已经很多。

2、蓝牙通信的主从关系

蓝牙技术规定每一对设备之间进行蓝牙通讯时，必须一个为主角色，另一为从角色，才能进行通信，通信时，必须由主端进行查找，发起配对，建链成功后，双方即可收发数据。

理论上，一个蓝牙主端设备，可同时与7个蓝牙从端设备进行通讯。

一个具备蓝牙通讯功能的设备， 可以在两个角色间切换，平时工作在从模式，等待其它主设备来连接，需要时，转换为主模式，向其它设备发起呼叫。

一个蓝牙设备以主模式发起呼叫时，需要知道对方的蓝牙地址，配对密码等信息，配对完成后，可直接发起呼叫。

3、蓝牙的呼叫过程

蓝牙主端设备发起呼叫，首先是查找，找出周围处于可被查找的蓝牙设备，此时从端设备需要处于可被查找状态，如：蓝牙耳机需要按键操作才能进入可被查找状态，我公司预装GCM－301、101等固件的模块始终处于可被查找状态。

主端设备找到从端蓝牙设备后，与从端蓝牙设备进行配对，此时需要输入从端设备的PIN码，一般蓝牙耳机默认为：1234或0000，立体声蓝牙耳机默认为：8888，也有设备不需要输入PIN码。

蓝牙协议概述

概述：

蓝牙协议是一种无线通信协议，旨在实现在短距离范围内的设备间的数据传输和通信。它采用了低功耗的射频技术，广泛应用于智能手机、耳机、音频设备、电脑、汽车等各种消费电子产品和工业设备中。

1. 蓝牙协议的基本原理：

蓝牙协议基于频率跳跃扩频技术，将通信频率在不同时间间隔内进行快速切换，以减少干扰和提高通信质量。它工作在2.4 GHz频段，采用GFSK调制方式，具有较高的传输速率和较低的功耗。

2. 蓝牙协议的核心组成：

蓝牙协议由多个不同的层次组成，每个层次负责不同的功能。以下是蓝牙协议的核心组成部分：

a. 物理层（Physical Layer）：负责处理无线信号的传输和接收，包括射频信号调制和解调、功率控制等功能。

b. 链路层（Link Layer）：负责建立和管理设备之间的连接，包括设备的发现、配对和认证等功能。

c. L2CAP层（Logical Link Control and Adaptation Protocol）：提供了一种通用的数据传输服务，负责分段和重组数据包，确保数据的可靠传输。

d. RFCOMM层（Radio Frequency Communication）：提供了一种模拟串口的接口，用于在设备之间建立虚拟串口连接。

e. SDP层（Service Discovery Protocol）：用于设备之间的服务发现和设备能力的查询。 f. 应用层（Application Layer）：包括各种不同的协议和应用程序，如HID（Human Interface Device）、A2DP（Advanced Audio Distribution Profile）等。

3. 蓝牙协议的工作模式：

蓝牙协议支持多种不同的工作模式，以适应不同的应用场景和需求。以下是常见的蓝牙协议工作模式：

a. 主-从模式（Master-Slave Mode）：一个设备作为主设备，其他设备作为从设备，主设备负责发起连接和控制数据传输。
