桩间挡土板墙工程专项施工方案

  • 格式：doc
  • 大小：2.09 MB
  • 文档页数：38

重庆市教育考试集训中心平基土石方及挡墙工程

锚索桩板墙工程专项施工方案

编制人： 审核人：

审批人： 编制日期：

.

部分内容来源于网络，有侵权请联系删除！ 目 录

第一章 编制依据...................................................................................................................... 3

1、编制说明 .......................................................................................................................................... 3

2、编制依据与原则 .............................................................................................................................. 3

第二章 工程概况...................................................................................................................... 4

1、工程简介 .......................................................................................................................................... 4

2、工程地质 .......................................................................................................................................... 4

3、工程特点 .......................................................................................................................................... 4

第三章 组织机构设置.............................................................................................................. 4

1、机构设置 .......................................................................................................................................... 5

2、项目组织管理机构框图 ................................................................................................................... 5

第四章 施工计划 .................................................................................................................... 5

1、锚索桩板墙施工计划安排 ............................................................................................................... 5

2、施工配置 .......................................................................................................................................... 5

3、主要施工人员计划........................................................................................................................... 6

4、主要施工机械计划........................................................................................................................... 7

5、主要仪器设备计划........................................................................................................................... 7

第五章 锚索桩板墙施工技术方案.......................................................................................... 8

一、旋挖钻孔施工 ................................................................................................................................ 8

二、挡土板施工 .................................................................................................................................. 13

三、锚索施工 ...................................................................................................................................... 21

第六章 质量管理体系与措施................................................................................................ 28

第七章 安全管理体系与措施................................................................................................ 30

第八章 文明施工及环保措施................................................................................................ 34

第九章 春、雨季施工保证措施............................................................................................ 35

第十章 确保工程工期的措施................................................................................................ 36

.

部分内容来源于网络，有侵权请联系删除！ 第一章 编制依据

1、编制说明

在编制本标的工程施工组织设计的过程中，我们仔细阅读了招标文件。在认真阅读和充分理解设计意图的基础上，结合我公司的施工经验，根据施工场地状况，以信守合同、确保质量工期、安全文明生产、持续注重环保、合理控制工程造价为指导思想，经过细心研究形成了本施工组织设计主要内容，其中阐述了本工程实施时的施工设备、施工计划安排、施工技术方案、施工组织实施方法及顺序，确保工程质量和工期的主要措施，以及安全、文明、环境保护措施。在编制过程中，择优选择施工方案，做到科学合理、经济方便，为工程施工统筹安排提供技术支持。

2、编制依据与原则

1、编制依据

1) 《建筑地基处理技术规范》（GB 50203-2012）

2) 《工程测量规范》（GB 50026-2007）

3) 《施工现场临时用电安全技术规程》（JGJ 46-2005）

4) 《建筑边坡工程技术规范》（GB 50330-2002）

5) 《建筑边坡工程施工质量验收规范》（DBJ/T50-100-2010）

6) 《钢筋机械连接技术规程》（JGJ107-2010）

7) 抗滑桩、桩间挡土板挡土墙标准版图集

8) 重庆市教育考试集训中心平基土石方及挡墙工程施工图、地勘文件等

2、编制原则

1) 根据工程特点、自然条件及工期要求，在确保工程质量与施工安全的前提下，采用科学合理的施工作业方法，筹划人力安排，调配所需的机械设备，以满足施工生产的需要，确保人力、物力充分发挥作用，使绩效最大化。

2) 详细辨别各分项工程之间的施工顺序和相互制约关系，认真研究，统筹安排，理清控制因素与被控制因素，形成连贯合理的施工工艺流程。

3) 对施工的重点工序和难点工序进行科学分析、采用成熟的施工技术和经验，做到切实可行、合理经济。

4) 根据各级政府部门质量、安全、文明施工、环境保护要求，建立各项保证体系前制定完善的保证措施，确保施工生产各项管理目标的顺利实现。

5) 充分利用我公司人力资源、机具设备、可动员资源以及工程区域内可利用的社

合集下载

锚索桩板挡墙施工

锚索桩板挡墙施工

锚索桩板挡墙施工

一、旋挖钻孔施工

（一）施工准备

1、现场条件准备

根据现场察勘及本工程现场特点，现场清底以后判断地质条件 承载力是否满足旋挖钻机自身重量，是否需要进行特殊的地基处理，以方便进行旋挖施工。基坑四周设置环向排水沟，在四角角设置集水井，安放抽水泵进行实时抽排水，保证基坑内无积水现象。

2、技术准备

⑴开工前熟悉场地工程的地质资料和水文地质资料，施工图及图纸会审纪要。

⑵施工现场环境和邻近区域内的地上地下管线（高压线、管道、电缆）、危险建筑、实际地质情况与设计上的部分差别等的调查资料，提前做好准备工作。确保不影响现场的施钻及其它工作。

⑶主要施工机械及其配套设备的技术性能资料，所需材料的检验和配合比试验，对所需的材料必需做材料的试验，试验室根据所用的原材料作好混凝土的配合比试验。

⑷具有可操作性的桩基工程的施工组织设计或施工方案和有关施工工艺的试验参考资料。

⑸作好全面的施工准备，对钻孔过程中可能会遇到的问题及突发事件采取针对性的措施及应急处理方案。

3、机械设备准备

根据现场施工要求，安排性能好的机械设备进场，并对进场设备进行必要的维护与保养，以保证设备正常运转。4、测量准备

依据已经监理工程师批准并能满足工程需要的测量控制网，组织测量人员对桩位进行精确放样。

5、试验准备

根据业主联合招标结果和业主准入的地材厂家，在监理工程师见证下随机抽取相应的钢筋、水泥、砂以及碎石等材料样品，进行相关的原材料及混凝土配合比试验工作并报监理工程师批准。

6、物质材料准备 按照施工设计图相关内容做好钢材、水泥、地材等的准备工作，并按质量保证体系对合格材料供应方进行评价，签订长期的供货合同，保证物质材料按使用计划供应，满足正常施工需要。

7、施工便道

进场便道路面宽宽度和承载能力要满足施工要求。

8、施工场地布置

由于旋挖钻机回转半径大，钻杆高，自重大，在钻机就位前对场地要平整夯实，保证场地有一定硬度以免钻机沉陷或倾斜。

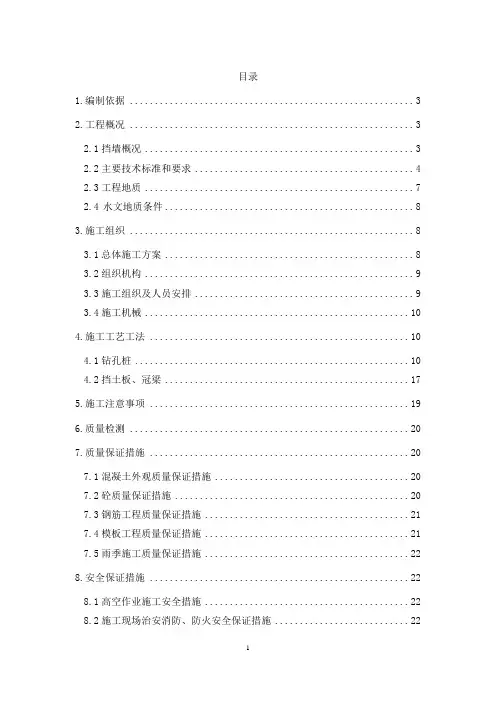

挡土墙(桩板墙)施工方案

挡土墙(桩板墙)施工方案

1

目录

1.编制依据 ......................................................... 3

2.工程概况 ......................................................... 3

2.1挡墙概况 ...................................................... 3

2.2主要技术标准和要求 ............................................ 4

2.3工程地质 ...................................................... 7

2.4 水文地质条件 .................................................. 8

3.施工组织 ......................................................... 8

3.1总体施工方案 .................................................. 8

3.2组织机构 ...................................................... 9

3.3施工组织及人员安排 ............................................ 9

3.4施工机械 ..................................................... 10

4.施工工艺工法 .................................................... 10

4.1钻孔桩 ....................................................... 10

抗滑桩及桩间挡土墙施工方案

抗滑桩及桩间挡土墙施工方案

抗滑桩及桩间挡土墙施工方案

抗滑桩及桩间挡土墙施工方案

一、工程概况

本标段施工的抗滑桩及桩间挡土墙共有45根抗滑桩，分别位于D1K838+512～D1K838+678左侧和D1K838+512～D1K838+674右侧，桩长在11～17m之间。抗滑桩的截面有两种形式，分别为×2m和×，中心间距为6m，采用C40钢筋混凝土结构。抗滑桩之间设置重力式路堑挡土墙，墙高在3～8m之间，采用C40混凝土浇筑，挡墙内设置泄水孔，间距为3m，梅花型布置。此外，D1K840+～D1K840+左侧还有3根抗滑桩，桩长在11～13m之间，采用C45混凝土浇筑；锚固桩间内挂挡土板，板高2m，采用C45混凝土分块预制，然后进行安装。挡土板每块预制高度为30cm。桩顶设置人行道板及防护栏杆。抗滑桩双侧设置重力式路肩挡土墙，最大墙高为4m，墙身采用C45混凝土浇筑。具体布置见示意图。

二、编制依据

1.《客运专线铁路路基工程施工质量验收暂行标准》

2.《客运专线铁路路基工程施工技术指南》

3.《铁路混凝土工程施工质量验收补充标准》

4.《铁路混凝土工程施工技术指南》

5.D1K838+320～D1K839+662区间路基设计图

6.D1K840+～D1K840+区间路基设计图

三、施工计划

1.机械配备

卷扬机：JK2T

空压机：VY-12/7，112Kw，12 m3/min

钢筋切割机：CQ40型，3KW

钢筋弯曲机：GW-40

电焊机：BX1-500

2.材料预备

钢筋采用HPB235ø八、HPB235ø10和HRB400ø2五、HRB335ø20、HRB335ø16，表面顺直、无锈蚀、无油污。

注：删除了目录部分，改写了每个部分的表述，修正了错别字和语法错误。

和施工平台，进行钢筋笼制作和安装。钢筋笼必须符合设计要求，并经过自检和监理工程师的检查。

4)、进行混凝土配合比设计和审批，选用普通硅酸盐水泥和粒径小于2mm的中细砂作为原材料。施工用水必须符合设计及规范要求。

桩板墙施工方案(9队)

桩板墙施工方案(9队)

doc

doc0 表A.0.1 施工方案报审表

工程项目名称：新建沪昆铁路客运专线贵州段 施工合同段：CKGZTJ-9标段 编号：

致沪昆客专贵州段监理5标项目部：

我单位根据承包合同的约定已编制完成 桩板墙专项施工 （工程的施工组织设计）方案，并经我单位技术负责人审查批准，请予以审查。

附件：桩板墙专项施工方案。

施工单位(章)：

项目负责人：

日 期：

年 月 日

专业监理工程师意见：

专业监理工程师：

日 期：

年 月 日 doc

doc1 项目监理机构意见：

项目监理机构(章)：

总监理工程师：

日 期：

年 月 日

建设单位意见（需要时）：

建设单位(章)：

负责人 ：

日 期：

年 月 日

备注：一式四份，监理单位一份，红果指挥部核备一份，施工单位两份。

沪昆客专贵州段CKGZTJ-9标段

桩板墙施工方案 doc

doc2

编制： 审核：

审批：

中铁二十局集团有限公司沪昆客专贵州段工程指挥部

二〇一二年四月doc

doc- 0 -

目 录

No table of contents entries found.

桩板墙专项施工方案

一、工程概况

我队施工的桩板墙包括： D1K840+214.2～D1K840+379.84段路基左侧，共3根抗滑桩，桩长11～13m，桩身的截面为1.5×2m，抗滑桩中心间距6m，doc

doc- 1 - 设计采用C45混凝土浇筑；锚固桩间内挂挡土板，挡土板高度为2m，采用C45混凝土分块预制，然后进行安装。挡土板每块预制高度为0.5m，厚30cm。桩顶设置人行道板及防护栏杆。抗滑桩两侧设置重力式路肩挡土墙，最大墙高为4m，墙身采用C45混凝土浇筑。
