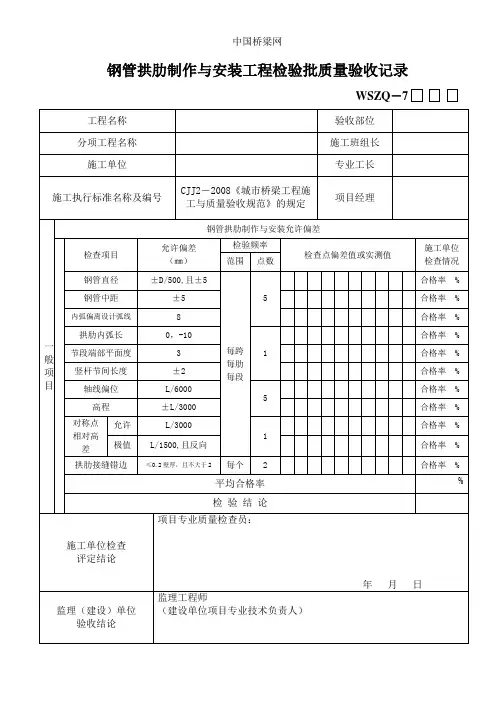

钢管拱肋制作与安装工程检验批质量验收记录

中国桥梁网

钢管拱肋制作与安装工程检验批质量验收记录

WSZQ－7

工程名称 验收部位

分项工程名称 施工班组长

施工单位 专业工长

施工执行标准名称及编号 CJJ2－2008《城市桥梁工程施工与质量验收规范》的规定 项目经理

一般项目 钢管拱肋制作与安装允许偏差

检查项目 允许偏差

（㎜） 检验频率

检查点偏差值或实测值 施工单位

检查情况 范围 点数

钢管直径 ±D/500,且±5

每跨

每肋

每段 5 合格率 %

钢管中距 ±5 合格率 %

内弧偏离设计弧线 8 合格率 %

拱肋内弧长 0，-10

1 合格率 %

节段端部平面度 3 合格率 %

竖杆节间长度 ±2 合格率 %

轴线偏位 L/6000

5 合格率 %

高程 ±L/3000 合格率 %

对称点相对高差 允许 L/3000

1 合格率 %

极值 L/1500,且反向 合格率 %

拱肋接缝错边 ≤0.2壁厚，且不大于2 每个 2 合格率 %

平均合格率 %

检 验 结 论

施工单位检查

评定结论 项目专业质量检查员：

年 月 日

监理（建设）单位

验收结论 监理工程师

（建设单位项目专业技术负责人）

中国桥梁网

年 月 日

模板、支架和拱架安装检验批质量验收记录表

编号: __________

单位（子单位）工程名称

分部（子分部）工程名称 验收部位

施工单位 项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定 施工单位检查评定记录 监理（建设）单位验收记录

1 模板、支架和拱架安装要求

2 立柱基础有足够的支撑面和排水、防冻融措施

般项

R 1 相邻两板表面高低差

/mm 清水模板 2

混水模板 4

钢模板 2

2 表面平整度/mm 清水模板 3

混水模板 5

钢模板 3

3 垂直度/

mm 墙、柱 H/l∞0,且不大于6

墩、台 H/500,且不大于

20

塔柱 H/3000,且不大于

30

4 模内尺寸/mm 基证 J +10

墩、台 +5,-8

梁、板、墙、柱、桩、拱 +3,—6

5 线位/m轴偏m 基础 15

墩、台、墙 10

梁、柱、拱、塔柱 8

悬浇各梁段 8

横隔梁 5

6 支承面高程/mm +2»—5

7 悬浇各梁段底面高程/mm +10,O

8 预埋件/

mm 支座板、锚垫板、连接板等 位置 5

平面高差 2

螺栓、锚筋等 位置 3

外露长度 ±5

9 留洞_一黑一 预应力筋孔道位置（梁端） 5

其他 位置 8

/mm

孔径 +10,0

模板、支架和拱架检验批质量验收记录

工程名称 分项工程名称 验收部位

施工单位 专业工长 项目负责人

分包单位 分包负责人 施工班组长

施 工 执 行 标 准 名 称 及 编 号 城市桥梁工程施工与质量验收规范CJJ2-2008

验收规范的规定 施工单位检查评定记录 监理（建设）单位验收记录

主

控项

目 1 模板、支架和拱架制作及安装应符合施工设计图(施工方案)的规定，且稳固牢靠，接缝严密，立柱基础有足够的支撑面和排水、防冻融措施。 第1款

一般项目 1 固定在模板上的预埋件、预留孔内模不得遗漏，且应安装牢固。 第1款

模板制作允许偏差项目 允许偏差(mm) 实测值

2 木模板 模板的长度和宽度 ±5

不刨光模板相邻两板表面高低差 3

刨光模板和相邻两板表面高低差 1

平板模板表面最大的局部不平(刨光模板) 3

平板模板表面最大的局部不平(不刨光模板) 5 模版，支架和拱架检验质量验收记录表

【最新资料，WORD文档，可编辑修改】 榫槽嵌接紧密度 2

3 钢模板 模板的长度和宽度 0

－1

肋高 ±5

面板端偏斜 0.5

连接配件(螺栓、卡子等)的孔眼位置 孔中心与板面的间距 ±0.3

板端孔中心与板端的间距 0

－0.5

沿板长宽方向的孔 ±0.6

板面局部不平 1.0

板面和板侧挠度 ±1.0

模板、支架和拱架安装允许偏差项目 允许偏差(mm) 实测值

4 相邻两板表面高低差 清水模板 2

混水模板 4

钢模板 2

5 表面平整度 清水模板 3

第11页技术负责人

主控项目1第5.4.1条应测点数合格点数合格率(%)242353 墙、柱 H= H/1000,且不大于6 H/500,且 不大于20H/3000,且不大于30±10+5，-8+3，-61510885 相邻两 板表面 高低差 (㎜) 表面平 整度(㎜) 垂直度 (㎜) 模 内 尺 寸 (㎜) 轴 线 偏 位 (㎜)一般项目12345允许偏差 梁、板、墙、 柱、桩、拱、 基础 墩、台、墙 梁、柱、拱、塔柱 悬浇各梁段 横隔梁 混水模板 钢模版 墩、台 塔柱 基础 墩、台、施工与质量验收规范的规定不合格点的实测偏差值或实测值 清水模板 混水模板 钢模版 清水模板施工与质量验收规范的规定施工单位检查记录监理单位验收记录 模板、支架和拱架制作及安装应符 合施工设计图(施工方案)的规定， 且稳固可靠，接缝严密，立柱基础 有足够的支撑面和排水、防冻融措 施。 验收部位主要工程数量 验收规范及 图号 CJJ2-2008 项目经理施工工长 分部工程名称地基与基础分项工程名称模板、支架和拱架安装 单位工程名称深圳特区 施工单位分包单位模板、支架和拱架安装检验批质量验收记录(一)市政质检·2·2-1页，共 工程名称6+2，-57+10，0施工单位检查意见年 月 日年 月 日 支承面高程(㎜) 悬浇各梁段底面高程(㎜)平均合格率(%)质检员：监理工程师:监理单位验收结论

单位验收记录装
