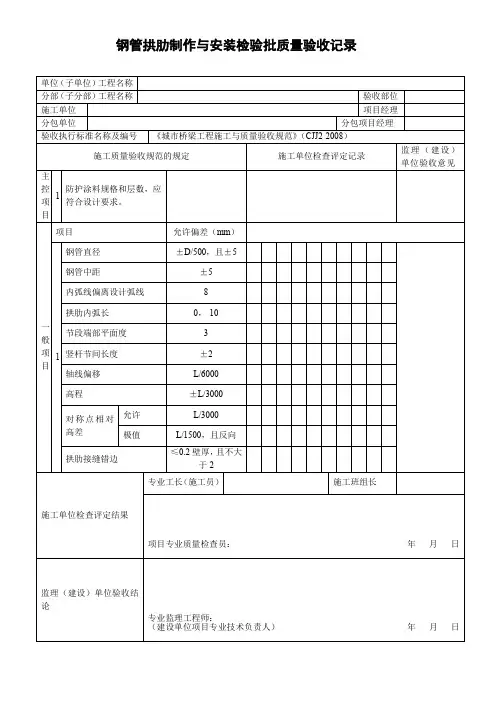

钢管拱肋的制作与安装检验批质量验收记录表

钢管拱肋制作与安装检验批质量验收记录

单位（子单位）工程名称

分部（子分部）工程名称 验收部位

施工单位 项目经理

分包单位 分包项目经理

验收执行标准名称及编号 《城市桥梁工程施工与质量验收规范》（CJJ2-2008）

施工质量验收规范的规定 施工单位检查评定记录 监理（建设）单位验收意见

主控项目 1 防护涂料规格和层数，应符合设计要求。

一般项目 项目 允许偏差（mm）

1 钢管直径 ±D/500，且±5

钢管中距 ±5

内弧线偏离设计弧线 8

拱肋内弧长 0，-10

节段端部平面度 3

竖杆节间长度 ±2

轴线偏移 L/6000

高程 ±L/3000

对称点相对高差 允许 L/3000

极值 L/1500，且反向

拱肋接缝错边 ≤0.2壁厚，且不大于2

施工单位检查评定结果 专业工长（施工员） 施工班组长

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

专业监理工程师：

（建设单位项目专业技术负责人） 年 月 日

检查结果12345678910合格率(%)1≤L/6000，且≤50全站仪：测5处2±L/3000，且不超过±50水准仪：测拱脚、L/4跨、3L/4跨、拱顶5处允许≤L/6000，且≤40极值允许偏差的2倍，且反向4≤0.2t，且≤2尺量：测每个接缝最大值5量规：检查全部，每条焊缝检查3处6△ 超声法：检查全部 射线法：按设计要求，设计未要求时按2％抽查，且不得少于1条7△±10％扭矩扳手：检查5%，且不少于2个焊缝探伤高强螺栓扭矩（N·m） 检测负责人： 检测： 记录： 复核： 年 月 日实 测 项 目项次3△对称点相对高差(mm)规定值或允许偏差满足设计要求检查方法和频率水准仪：测各接头点检 查 项 目 施工单位自检意见：实 测 值 或 实 测 偏 差 值轴线偏位(mm)拱肋高程(mm)拱肋接缝错边(mm)焊缝尺寸(mm) 工程项目 钢管拱肋安装检查记录表 施工单位： 编 号： 里程桩号： 工程部位： 分项工程： 分部工程：基 本要 求 □1.混凝土应具有低泡、大流动、延后初凝、微膨胀的性能。 □2.钢管拱肋的焊接应进行焊接工艺评定, 评定结果应符合相关技术规范的规定, 并制定实施性焊接施工工艺。 □3.钢管拱肋元件检验合格后方可组焊,钢管拱肋节段合格后方可安装。 □4.同一部位的焊缝返修不能超过两次, 返修后的焊缝应按原质量标准进行复验, 并且合格。 □5.钢管拱在安装过程中, 横向稳定措施、 扣挂系统应满足设计要求。 □6.管内混凝土应采用泵送顶升压注施工, 由拱脚至拱顶对称均衡地一次性压注完成。

钢管构件制作分项工程质量验收记录表

工程名称 结构类型 部 位

施工单位 项目经理 项目技术

负责人

分包单位 分包单位

负责人 分包项目

经 理

保

证

项

目 项 目 质 量 情 况

1 钢材的品种、型号、规格和质量必须符合设计要求和施工规范规定

2 构件必须符合设计要求和施工规范的规定。由于运输、堆放和吊装造成的构件变形必须矫正

基

本项目 项 目 质 量 情 况

等 级

1 2 3 4 5 6 7 8 9 10

1 构件外观

允

许

偏

差

项

目 项 目 允许偏差

（mm） 实测偏差值（mm）

1 2 3 4 5 6 7 8 9 10

1 直径 ±d/500 ±5

2 构件长度 ±3

3 管口圆度 d/500 5

4 端面对管轴的垂直度 d/500 3

5 弯曲矢高 l/1500 5

检查结果 保 证 项 目

基 本 项 目 检查 项，其中优良 项，优良率 ﹪

允许偏差项目 实测 项，其中合格 项，合格率 ﹪

检查结论 验

收

结

论

专业项目技术负责人 监理工程师

年 月 日 年 月 日

注：d为钢管直径；l为构件长度。 d= mm l= mm

未知驱动探索，专注成就专业

1

模板、支架和拱架安装检验批质量验收记录填写模板范本

1. 项目概述

为确保模板、支架和拱架安装工程质量，特制定此检验验收记录，对安装工程进行检验验收。本文档详细记录了模板、支架和拱架安装过程中的质量验收记录，以确保工程符合相关规范和标准。

2. 安装基本信息

• 工程名称：[工程名称]

• 工程地点：[工程地点]

• 施工单位：[施工单位]

• 质检单位：[质检单位]

• 施工时间：[施工时间]

• 质检时间：[质检时间]

3. 检验内容

3.1. 模板安装质量验收

模板安装过程中需检验以下内容： 未知驱动探索，专注成就专业

2

• 模板材料的合格证明和检验报告

• 模板安装是否符合设计要求

• 模板的固定性和稳定性

• 模板的表面是否光滑平整

• 模板接缝是否严密

3.2. 支架安装质量验收

支架安装过程中需检验以下内容：

• 支架的材质和型号是否符合设计和规范要求

• 支架的平整度和垂直度是否满足要求

• 支架的固定性和稳定性

• 支架的连接件和钢板是否齐全，并符合要求

3.3. 拱架安装质量验收

拱架安装过程中需检验以下内容：

• 拱架的材质和型号是否符合设计和规范要求

• 拱架的尺寸和位置是否符合设计要求

• 拱架的焊接质量是否合格 未知驱动探索，专注成就专业

3

• 拱架的连接件和螺栓是否齐全，并符合要求

4. 检验结果记录

4.1. 模板安装检验结果记录

以下为模板安装的检验结果记录表：

序号 检验项目 标准要求 实际验收情况 备注

1 模板材料合格证明和检验报告 - - -

2 模板安装是否符合设计要求 - - -

3 模板固定性和稳定性 - - -

4 模板表面是否光滑平整 - - -

5 模板接缝是否严密 - - -

4.2. 支架安装检验结果记录

以下为支架安装的检验结果记录表： 未知驱动探索，专注成就专业

4

序号 检验项目 标准要求 实际验收情况 备注
