关于HYPERMESH中做接触需要注意的一些问题
- 格式:doc
- 大小:32.50 KB
- 文档页数:2

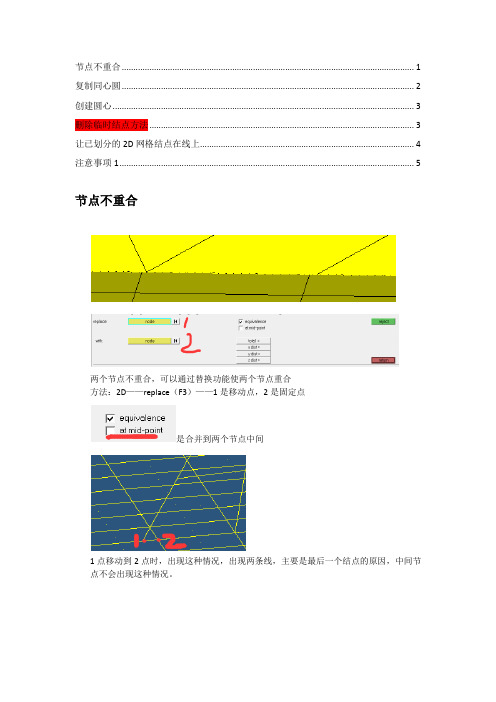

节点不重合 (1)复制同心圆 (2)创建圆心 (3)删除临时结点方法 (3)让已划分的2D网格结点在线上 (4)注意事项1 (5)节点不重合两个节点不重合,可以通过替换功能使两个节点重合方法:2D——replace(F3)——1是移动点,2是固定点是合并到两个节点中间1点移动到2点时,出现这种情况,出现两条线,主要是最后一个结点的原因,中间节点不会出现这种情况。
2点移动到一点时复制同心圆把最下面那个圆再造一个同心圆方法:Tool——scale(放大/缩小)——选择放大缩小的操作对象类型(此处为线型)——选择操作对象(即哪一条线),直接用鼠标点击线即可。
选择放大需要放大基点,而圆以圆心为基点,图中没有圆心,需要创建圆心。
Scale+是放大倍数Scale-是缩小倍数Uniform是整体放大上面那个三个是沿着某一坐标放大倍数。
放大时保留原来的对象这样放大的话,只是在原来的基础上放大,而不会保留原来的,如果需要保留原来的,则需要提前复制一个。
——选择将复制的对象放大那个图层——选择对象——scale+/-——创建圆心创建圆心(distance可以创建中点,创建圆心)创建方法:用F4快捷键切换,如果不用快捷键切换,而直接创建(geometry——distance),则原来的操作步骤都将重新操作,而用快捷键操作,原来的操作步骤将继续保留。
选择对象操作步骤:——选择操作对象【按住鼠标左键,出现图中情况时,松开鼠标即可】——点击三个点————删除临时结点方法(用deleat不能删除)这种临时结点删除方法:geometry——temp nodes——选择对象——clear让已划分的2D网格结点在线上如果在曲面上划分完网格后,在曲面上还有一条线(如图),但是,网格节点不是在线上,如果想让节点在线上,方法先划分网格——return————框选线周围的网格————切换到——选择线——mesh相邻两个面划分网格时,如果同时选择两个曲面一起划分网格,则两个相邻曲面网格节点重合,如果两个曲面单独划分,则两个曲面相邻处节点不重合注意事项1(1)划分网格前,首先将2D和3D分别建立一个图层。

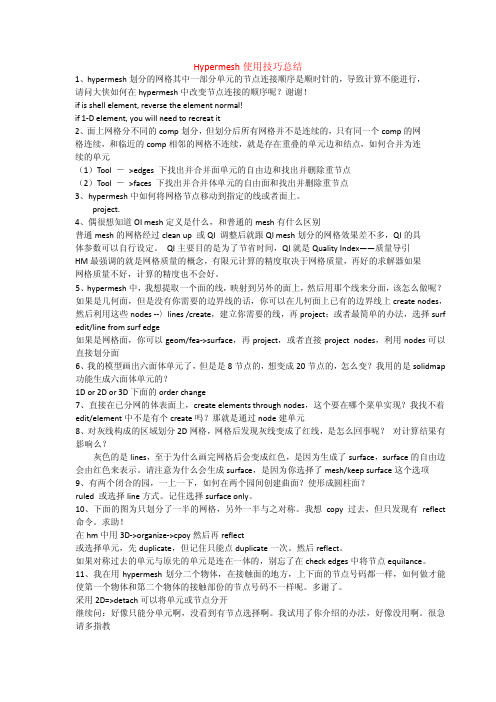

Hypermesh使用技巧总结1、hypermesh划分的网格其中一部分单元的节点连接顺序是顺时针的,导致计算不能进行,请问大侠如何在hypermesh中改变节点连接的顺序呢?谢谢!if is shell element, reverse the element normal!if 1-D element, you will need to recreat it2、面上网格分不同的comp划分,但划分后所有网格并不是连续的,只有同一个comp的网格连续,和临近的comp相邻的网格不连续,就是存在重叠的单元边和结点,如何合并为连续的单元(1)Tool ->edges 下找出并合并面单元的自由边和找出并删除重节点(2)Tool ->faces 下找出并合并体单元的自由面和找出并删除重节点3、hypermesh中如何将网格节点移动到指定的线或者面上。
project.4、偶很想知道OI mesh定义是什么,和普通的mesh有什么区别普通mesh的网格经过clean up 或QI 调整后就跟QI mesh划分的网格效果差不多,QI的具体参数可以自行设定。
QI主要目的是为了节省时间,QI就是Quality Index——质量导引HM最强调的就是网格质量的概念,有限元计算的精度取决于网格质量,再好的求解器如果网格质量不好,计算的精度也不会好。
5、hypermesh中,我想提取一个面的线,映射到另外的面上,然后用那个线来分面,该怎么做呢?如果是几何面,但是没有你需要的边界线的话,你可以在几何面上已有的边界线上create nodes,然后利用这些nodes --〉lines /create,建立你需要的线,再project;或者最简单的办法,选择surf edit/line from surf edge如果是网格面,你可以geom/fea->surface,再project,或者直接project nodes,利用nodes可以直接划分面6、我的模型画出六面体单元了,但是是8节点的,想变成20节点的,怎么变?我用的是solidmap 功能生成六面体单元的?1D or 2D or 3D下面的order change7、直接在已分网的体表面上,create elements through nodes,这个要在哪个菜单实现?我找不着edit/element中不是有个create吗?那就是通过node建单元8、对灰线构成的区域划分2D网格,网格后发现灰线变成了红线,是怎么回事呢?对计算结果有影响么?灰色的是lines,至于为什么画完网格后会变成红色,是因为生成了surface,surface的自由边会由红色来表示。
HYPERMESH的一些常见问题的解答1、如何将.igs文件或.stl文件导入hypermesh进行分网?files\\import\\切换选项至iges格式,然后点击import...按钮去寻找你的iges文件吧。
划分网格前别忘了清理几何都用surfaceeditsurfaceedit的详细用法见help,点索引,输入surfaceedit3、大哥,是不是分割3d实体的详尽例子?打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermeshtutorials/3delement,存有4个例子。
4、如何在hypermesh里建好实体?hm的几何建模能力不太强,而且其中没有体的概念,但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3d面板中也可以建造标准的3d曲面,但是对于曲面间的操作,由于没有\体\的概念,布尔运算就少了,分割面作就可以了5、答怎么在hypermesh中将两个平行平面至圆角啊?defeature/surffillets6、使用reflect命令的话,得到了映射的另一半,原先的却不见了,怎么办呢?法1、在挑选reflect后挑选duplicate激活一个就可以法2、先把已建好单元organize〉copy至一个辅助collector中,再对它展开reflect,将得到的新单元organize〉move到原collector中,最后将两部分equivalence,就ok拉。
7、答在hypermesh中如何分割加装体?比如说铸成中的沙型和铸件以及冷铁,他们为相同材质,建议界面单元共用,但必须能够分别上开?你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题,曲线是一条线,我想把它分成四段,这样可以对每一段指定density,网格质量会比直接用一条封闭的线好。
需用f12里的cleanup_addpoint,那里面除了很多内容,能够化解很多问题9、我在一个hm文件中建立了一组装配件的有限元模型,建模过程很麻烦,由于犯规我把一个很关键的部件座落在了另一个hm文件中,答是不是什么方法把这个部件的非常有限单元信息迁移至装配件的hm文件中呢?如果可以,加装关系可以满足用户吗?sure,youcanmakeit.justexporttheonlypartfromonehmfile(exportdisplayedonly),andtuallyitwillmeetyourassemblyrequirement,ifnot,youcan easilytranslateitdesiredpositionwithinhypermesh10、本来就是一个面,为了在中间某条线Thoubal上种子点,用line展开了划分,如何把划分后的曲面再次分拆成一个面?repressedge只要将两个surface的公共边toggle或者suppress掉下来就可以了11、如何获得节点座标?geometrycleanup下面右上角的按钮visopts,然后打开fixedpoint的显示。
1、如何将.igs文件或.stl文件导入hypermesh进行分网?files\import\切换选项至iges格式,然后点击import...按钮去寻找你的iges文件吧。
划分网格前别忘了清理几何2、导入的为一整体,如何分成不同的comps?两物体相交,交线如何做?怎样从面的轮廓产生线(line)?都用surface editSurface edit的详细用法见HELP,点索引,输入surface edit3、老大,有没有划分3D实体的详细例子?打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。
4、如何在hypermesh里建实体?hm的几何建模能力不太强,而且其中没有体的概念,但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊?defeature/surf fillets6、使用reflect命令的话,得到了映射的另一半,原先的却不见了,怎么办呢?法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中,再对它进行reflect,将得到的新单元organize〉move到原collector中,最后将两部分equivalence,就ok拉。
7、请问在hypermesh中如何划分装配体?比如铸造中的沙型和铸件以及冷铁,他们为不同材质,要求界面单元共用,但必须能分别开?你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题,曲线是一条线,我想把它分成四段,这样可以对每一段指定density,网格质量会比直接用一条封闭的线好。
Hypermesh使用技巧总结1、hypermesh划分的网格其中一部分单元的节点连接顺序是顺时针的,导致计算不能进行,请问大侠如何在hypermesh中改变节点连接的顺序呢?谢谢!if is shell element, reverse the element normal!if 1-D element, you will need to recreat it2、面上网格分不同的comp划分,但划分后所有网格并不是连续的,只有同一个comp的网格连续,和临近的comp相邻的网格不连续,就是存在重叠的单元边和结点,如何合并为连续的单元(1)Tool ->edges 下找出并合并面单元的自由边和找出并删除重节点(2)Tool ->faces 下找出并合并体单元的自由面和找出并删除重节点3、hypermesh中如何将网格节点移动到指定的线或者面上。
project.4、偶很想知道OI mesh定义是什么,和普通的mesh有什么区别普通mesh的网格经过clean up 或QI 调整后就跟QI mesh划分的网格效果差不多,QI的具体参数可以自行设定。
QI主要目的是为了节省时间,QI就是Quality Index——质量导引HM最强调的就是网格质量的概念,有限元计算的精度取决于网格质量,再好的求解器如果网格质量不好,计算的精度也不会好。
5、hypermesh中,我想提取一个面的线,映射到另外的面上,然后用那个线来分面,该怎么做呢?如果是几何面,但是没有你需要的边界线的话,你可以在几何面上已有的边界线上create nodes,然后利用这些nodes --〉lines /create,建立你需要的线,再project;或者最简单的办法,选择surf edit/line from surf edge如果是网格面,你可以geom/fea->surface,再project,或者直接project nodes,利用nodes可以直接划分面6、我的模型画出六面体单元了,但是是8节点的,想变成20节点的,怎么变?我用的是solidmap 功能生成六面体单元的?1D or 2D or 3D下面的order change7、直接在已分网的体表面上,create elements through nodes,这个要在哪个菜单实现?我找不着edit/element中不是有个create吗?那就是通过node建单元8、对灰线构成的区域划分2D网格,网格后发现灰线变成了红线,是怎么回事呢?对计算结果有影响么?灰色的是lines,至于为什么画完网格后会变成红色,是因为生成了surface,surface的自由边会由红色来表示。
关于HYPERMESH中做接触需要注意的一些问题研究了两天,终于大概搞出个所以然来。
在Hypermesh中做接触分析,要区分两种状态:1接触体(GA)与目标体(GB)的距离如果小于1e-14,那就需要定义一个局部坐标系,坐标系的X轴是GA->GB的方向。
如果是圆周接触,那就需要定义一个柱坐标系,X轴是径向方向。
1.1在gap单元的property(PGAP)中,U0=AUTO,KA=auto,KB=blank,MU1=blank,MU2=blank。
1.2在control card的GAPPRM中,CKGPDIR=REV(因为距离非常近,有可能GA已经渗透入GB,此时X方向就不能代表GA->GB。
REV选项可以调整这种反向的状态),GAPGPRJ=NORM,ERRMSG=FULL(输入所有错误信息,可以看出哪里出了问题)。
2GA与GB距离大于1e-14,无需定义局部坐标系。
2.1在gap单元的property(PGAP)中,U0=AUTO,KA=auto,KB=10(一个小一些的值),MU1=blank,MU2=blank。
或U0=0,KA=auto,KB=blank。
2.2在control card的GAPPRM中,CKGPDIR=ERR,GAPGPRJ=NORM,ERRMSG=FULL对于PGAP一些参数的解释:如果要设置非滑移表面,则可以在control card中,设置PARAM,GAPOFFSET = NO。
下面是余秋雨经典励志语录,欢迎阅读。
不需要的朋友可以编辑删除!!关于年龄1.一个横贯终生的品德基本上都是在青年时代形成的,可惜在那个至关重要的时代,青年人受到的正面的鼓动永远是为成功而搏斗,而一般所谓的成功总是带有排他性、自私性的印记。
结果,脸颊上还没有皱纹的他们,却在品德上挖下了一个个看不见的黑洞。
2.我不赞成太多地歌颂青年,而坚持认为那是一个充满陷阱的年代。
陷阱一生都会遇到,但青年时代的陷阱最多、最大、最险。
HYPERMESH的一些常见问题的解答教学文案1、如何将.igs文件或.stl文件导入hypermesh进行分网?files\import\切换选项至iges格式,然后点击import...按钮去寻找你的iges文件吧。
划分网格前别忘了清理几何2、导入的为一整体,如何分成不同的comps?两物体相交,交线如何做?怎样从面的轮廓产生线(line)?都用surface editSurface edit的详细用法见HELP,点索引,输入surface edit3、老大,有没有划分3D实体的详细例子?打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。
4、如何在hypermesh里建实体?hm的几何建模能力不太强,而且其中没有体的概念,但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊?defeature/surf fillets6、使用reflect命令的话,得到了映射的另一半,原先的却不见了,怎么办呢?法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中,再对它进行reflect,将得到的新单元organize〉move到原collector中,最后将两部分equivalence,就ok拉。
7、请问在hypermesh中如何划分装配体?比如铸造中的沙型和铸件以及冷铁,他们为不同材质,要求界面单元共用,但必须能分别开?你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题,曲线是一条线,我想把它分成四段,这样可以对每一段指定density,网格质量会比直接用一条封闭的线好。
Hypermesh常见问题汇总beta 版序虽然总结报告写过N多遍,心里还是有些紧张啊。
Hypermesh最为一个优秀的网格划分工具,个人认为最突出的部分在于几何清理,这让网格划分变得简单易行。
有句老话说的好啊,不怕不识货,就怕货比货,用过其他前处理软件的同仁对此应该深有体会。
这里简单对该软件做一个系统的简单的介绍:1、软件主要模块该软件主要由geometry、2D、3D、analysis、tool组成。
后处理模块在此不做详细说明,由于大家用的求解器也五花八门,analysis面板的功能也不做详细说明。
2、通常的操作步骤(本文操作说明以以上为准,与时俱进)导入cad模型——>几何清理(包括对模型的分块)——>面网格——>检查质量——>修改网格——>生成体网格——>检查网格质量——>删掉无用的面网格——>导出数据文件3、容易出问题的地方个人认为网格划分过程中的问题都是可以避免的,因为这原本就没什么技术含量,有技术含量的只是软件,我们只需按照正规的步骤去操作,可以说每个人都能画出来。
高手与新手的差距在于熟练度、对网格的理解、对网格质量的把握。
由于hypermesh软件自带的help说明很不错、非常不错、相当不错,所以我会在文章中引用一些来辅助说明问题。
(和的功能差不多,无实质性的改变,的HELP文档比做的好些,适合通看,适合查询。
所以推荐新手安装,把2D和3D的例子做一遍上手更快)该文章是面对所以使用hypermesh软件的同仁的,所以看过英文help的不要觉得我啰嗦,虽然我们一直强调英语的重要性。
“废话”说了一大堆,下面开始正文。
——西山小宝接口问题1、hypermesh转入ANSYS如果你在导出数据的时候出现“ELEMENT ***** IS NOT DEFINED”的问题用ET TYPE 建立单元类型,用component manager来赋给网格,而不是用element types。
关于HYPERMESH中做接触需要注意的一些问题研究了两天,终于大概搞出个所以然来。
在Hypermesh中做接触分析,要区分两种状态:
1接触体(GA)与目标体(GB)的距离如果小于1e-14,那就需要定义一个局部坐标系,坐标系的X轴是GA->GB的方向。
如果是圆周接触,那就需要
定义一个柱坐标系,X轴是径向方向。
1.1在gap单元的property(PGAP)中,U0=AUTO,KA=auto,KB=blank,
MU1=blank,MU2=blank。
1.2在control card的GAPPRM中,CKGPDIR=REV(因为距离非常近,有可
能GA已经渗透入GB,此时X方向就不能代表GA->GB。
REV选项可以
调整这种反向的状态),GAPGPRJ=NORM,ERRMSG=FULL(输入所有错误
信息,可以看出哪里出了问题)。
2GA与GB距离大于1e-14,无需定义局部坐标系。
2.1在gap单元的property(PGAP)中,U0=AUTO,KA=auto,KB=10(一
个小一些的值),MU1=blank,MU2=blank。
或U0=0,KA=auto,KB=blank。
2.2在control card的GAPPRM中,CKGPDIR=ERR,GAPGPRJ=NORM,
ERRMSG=FULL
对于PGAP一些参数的解释:
如果要设置非滑移表面,则可以在control card中,设置PARAM,GAPOFFSET = NO。
