卧式油罐标准

地埋油罐设计规范要求2019

覆土卧式油罐的设计应满足其设置条件下的强度要求，当采用钢制油罐时，其罐壁所用钢板的公称厚度应满足下列要求：

1直径小于或等于2500mm的油罐，其壁厚不得小于6mm。

2直径为2501mm～3000mm的油罐，其壁厚不得小于7mm。

3直径大于3000mm的油罐，其壁厚不得小于8mm。

储存对水和土壤有污染的液体的覆土卧式油罐，应按国家有关环境保护标准或政府有关环境保护法令、法规要求采取防渗漏措施，并应具备检漏功能。

有防渗漏要求的覆土卧式油罐，油罐应采用双层油罐或单层钢油罐设置防渗罐池的方式；单罐容量大于100m3的覆土卧式油罐和既有单层覆土卧式油罐的防渗，可采用油罐内衬防渗层的方式。

采用双层油罐时，双层油罐的结构及检漏要求，应符合现行国家标准《汽车加油加气站设计与施工规范》GB50156的有关规定。采用单层油罐设置防渗罐池时，应符合下列规定：

防渗罐池应采用防渗钢筋混凝土整体浇注，池底表面及低于储罐直径2／3以下的内墙面应做防渗处理。

埋地油罐的防渗罐池设计，应符合现行国家标准《汽车加油加气站设计与施工规范》GB50156有关规定。

罐顶高于周围地坪的油罐，防渗罐池的池顶应高于周围地坪0.2m以上。

罐底低于周围地坪的油罐，应按现行国家标准《汽车加油加气站设计与施工规范》GB50156的有关规定设置检漏立管。检漏立管宜沿油罐纵向合理布置，每罐至少应设2根检漏立管。相邻油罐可共用检漏立管。

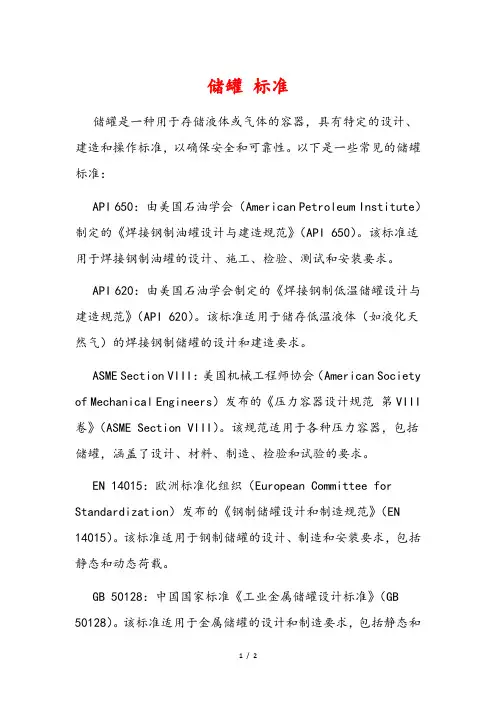

1 / 2 储罐 标准

储罐是一种用于存储液体或气体的容器，具有特定的设计、建造和操作标准，以确保安全和可靠性。以下是一些常见的储罐标准：

API 650：由美国石油学会（American Petroleum Institute）制定的《焊接钢制油罐设计与建造规范》（API 650）。该标准适用于焊接钢制油罐的设计、施工、检验、测试和安装要求。

API 620：由美国石油学会制定的《焊接钢制低温储罐设计与建造规范》（API 620）。该标准适用于储存低温液体（如液化天然气）的焊接钢制储罐的设计和建造要求。

ASME Section VIII：美国机械工程师协会（American Society

of Mechanical Engineers）发布的《压力容器设计规范 第VIII卷》（ASME Section VIII）。该规范适用于各种压力容器，包括储罐，涵盖了设计、材料、制造、检验和试验的要求。

EN 14015：欧洲标准化组织（European Committee for

Standardization）发布的《钢制储罐设计和制造规范》（EN

14015）。该标准适用于钢制储罐的设计、制造和安装要求，包括静态和动态荷载。

GB 50128：中国国家标准《工业金属储罐设计标准》（GB

50128）。该标准适用于金属储罐的设计和制造要求，包括静态和2 / 2 动态荷载、材料选择、焊接和防腐涂层等。

这些标准对储罐的设计、材料、制造、安装和使用提供了详细的指导，旨在确保储罐在各种条件下的安全性和可靠性。具体使用哪个标准取决于储罐的类型、所在国家或地区的法规要求以及所涉及的行业。在选择和使用储罐时，建议参考适用的标准，并遵循当地的法规和安全要求。

中国石化销售企业油库

建设标准

（ 试 行 ）

2004年12月发布 2005年1月实施

中国石化股份有限公司油品销售事业部 发布

中国石化销售企业油库建设标准

编制说明

为规范中国石化销售企业所属成品油库新建、改扩建项目的工程管

理，采用先进的工艺设备、控制技术和设计理念，充分发挥油库在销售环

节的功能，全面提升油库管理水平，以满足成品油市场全面开放后的需求。

结合行业特点，针对销售企业油库普遍存在的主要问题，在总结“试点油

库”经验和《中国石化销售企业油库改造设计导则》试行的基础上，我们

编制了《中国石化销售企业油库建设标准》，以指导油库新建、改造过程

中所涉及的油库规模、铁路收发油、公路发油、管道收发油工作流程以及

油品计量、安全监控系统、供配电系统、安全及环保等系统设计方案的确

定。

新建及改造后的油库应达到“布局合理、技术先进、安全可靠、管理

方便、绿化美化、本质安全、防止污染、确保油品质量”。

本标准归纳了新建、改扩建成品油库需注意的设计要点和建设过程中

需执行的国家、行业相关标准、规范。在符合国家及行业标准、规范的基

础上，应严格按本标准执行。

附图部分包括油库工艺流程图、发油棚建筑效果及发油平台布置图及

实景照片等，供各单位参考。

鉴于本标准系初次编制，希望各单位在试行过程中，注意积累资料，

总结经验，如发现有需要修改和补充之处，请将意见和资料寄送油品销售

事业部发展规划处，以便今后修改时参考。

中国石化销售企业油库建设标准

目 录

1. 总 则…………………………………………………………1

2. 采用的主要标准、规范 ………………………………………3

3. 总平面布置及建（构）筑物………………………………… 5

3.1总平面布置要求

3.2建（构）筑物

4. 铁路收发油系统 ………………………………………………8

4.1 一般规定

4.2 工艺流程

4.3 设备选型及安装要求

4.4 电气

5. 水路收发油系统………………………………………………12

。

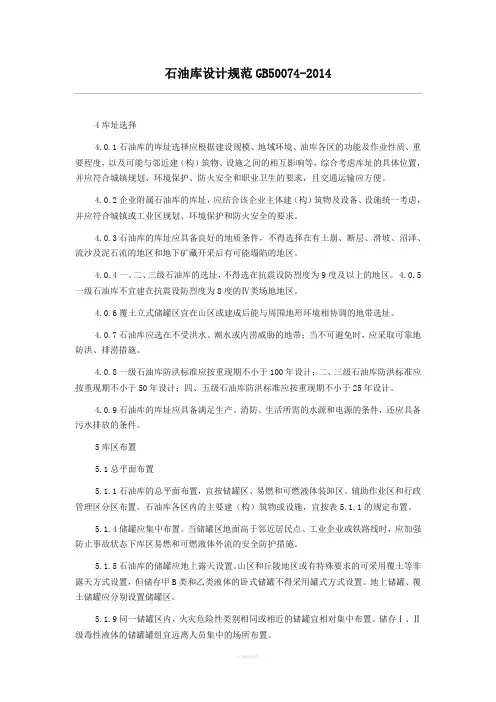

-可编辑修改- 石油库设计规范GB50074-2014

4库址选择

4.0.1石油库的库址选择应根据建设规模、地域环境、油库各区的功能及作业性质、重要程度，以及可能与邻近建（构）筑物、设施之间的相互影响等，综合考虑库址的具体位置，并应符合城镇规划、环境保护、防火安全和职业卫生的要求，且交通运输应方便。

4.0.2企业附属石油库的库址，应结合该企业主体建（构）筑物及设备、设施统一考虑，并应符合城镇或工业区规划、环境保护和防火安全的要求。

4.0.3石油库的库址应具备良好的地质条件，不得选择在有土崩、断层、滑坡、沼泽、流沙及泥石流的地区和地下矿藏开采后有可能塌陷的地区。

4.0.4一、二、三级石油库的选址，不得选在抗震设防烈度为9度及以上的地区。 4.0.5一级石油库不宜建在抗震设防烈度为8度的Ⅳ类场地地区。

4.0.6覆土立式储罐区宜在山区或建成后能与周围地形环境相协调的地带选址。

4.0.7石油库应选在不受洪水、潮水或内涝威胁的地带；当不可避免时，应采取可靠地防洪、排涝措施。

4.0.8一级石油库防洪标准应按重现期不小于100年设计；二、三级石油库防洪标准应按重现期不小于50年设计；四、五级石油库防洪标准应按重现期不小于25年设计。

4.0.9石油库的库址应具备满足生产、消防、生活所需的水源和电源的条件，还应具备污水排放的条件。

5库区布置

5.1总平面布置

5.1.1石油库的总平面布置，宜按储罐区、易燃和可燃液体装卸区、辅助作业区和行政管理区分区布置。石油库各区内的主要建（构）筑物或设施，宜按表5.1.1的规定布置。

5.1.4储罐应集中布置。当储罐区地面高于邻近居民点、工业企业或铁路线时，应加强防止事故状态下库区易燃和可燃液体外流的安全防护措施。

5.1.5石油库的储罐应地上露天设置。山区和丘陵地区或有特殊要求的可采用覆土等非露天方式设置，但储存甲B类和乙类液体的卧式储罐不得采用罐式方式设置。地上储罐、覆土储罐应分别设置储罐区。
