《电气控制与可编程控制器技术》课件

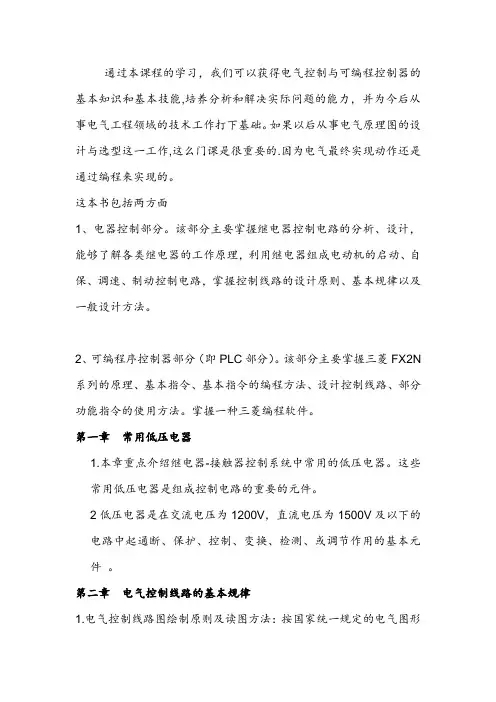

通过本课程的学习，我们可以获得电气控制与可编程控制器的基本知识和基本技能,培养分析和解决实际问题的能力，并为今后从事电气工程领域的技术工作打下基础。如果以后从事电气原理图的设计与选型这一工作,这么门课是很重要的.因为电气最终实现动作还是通过编程来实现的。

这本书包括两方面

1、电器控制部分。该部分主要掌握继电器控制电路的分析、设计，能够了解各类继电器的工作原理，利用继电器组成电动机的启动、自保、调速、制动控制电路，掌握控制线路的设计原则、基本规律以及一般设计方法。

2、可编程序控制器部分（即PLC部分）。该部分主要掌握三菱FX2N系列的原理、基本指令、基本指令的编程方法、设计控制线路、部分功能指令的使用方法。掌握一种三菱编程软件。

第一章 常用低压电器

1.本章重点介绍继电器-接触器控制系统中常用的低压电器。这些常用低压电器是组成控制电路的重要的元件。

2低压电器是在交流电压为1200V，直流电压为1500V及以下的电路中起通断、保护、控制、变换、检测、或调节作用的基本元件 。

第二章 电气控制线路的基本规律

1.电气控制线路图绘制原则及读图方法：按国家统一规定的电气图形符号和文字符号。

2.学习由电器元件组成的三相交流异步电动机的启动、停止，正反转，多地，多条件控制电路的基本原理；降压起动控制电路；制动控制电路；调速。

第三章 电气控制系统分析

1CA6140车床电气控制线路分析

2 X-62W 型万能铣床：X-62W 卧式万能铣床主轴采用反接制动，变速时有短时冲动，机械操作手柄与行程开关、机械挂档的操作控制及三个方向进给之间具有联锁关系。

第四章电气控制系统的设计

1电气控制线路设计的一般原则：（一）最大限度地实现生产机械和工艺对电气控制线

路的要求（二）在满足生产要求的前提下，力求使控制线路简

单、经济。

2：电气控制线路两种设计方法：经验设计法，逻辑代数设计法

第五章可编程控制器的概述

1

《电气控制及可编程控制技术》综合复习资料

一、填空题

1、一般按钮都是复合按钮，都有 和 。操作时，触点的通断顺序遵循 “ ”的原则，以防触电竞争引起时序错误。用于作起动按钮用时接 ；用于作停止按钮用时接 。

2、交流接触器的线圈的额定工作电压有

和

之分，两者不能混用。

3、为了减少交流接触器吸合时的噪音，可采取 办法。

4、热继电器主要由 、 和 组成。

5、交流接触器主要由 、 和 组成。

6、工厂电器按适用的电压范围分类可分为_ _电器和_ 电器。

7、可编程序逻辑控制器PLC产生于1969年，最初只具备逻辑控制、定时、计数等功能，主要是用来取代

。

8、PLC的触点有两类，分别是 和 。在对PLC编程时，这些触点可以 次使用，因此非常方便。

9、Y1B为“字”输出继电器 的第 号位。该寄存器一共有 位。

10、PLC的扫描周期分 和 两个阶段。

11、手持编程器一般采用

语言编辑。用计算机编程，采用大屏幕显示器时，视野开阔，常采用

语言。

12、对于同一电机回路中的热继电器的动作电流相比于熔断器的动作电流要 （填“大”或“小’）.

13、用TMX型的定时器定时6秒，定时器的时间常数应为 。

14、Y1A为“字”输出继电器 的第 号位。

二、简答题

1、热继电器和熔断器都是靠电流的热效应工作的，为什么电机电路中既用热继电器又用熔断器？

2、根据你的理解，说说用PLC控制和用继电接触控制电路相比，有什么优越性？

1 第一章

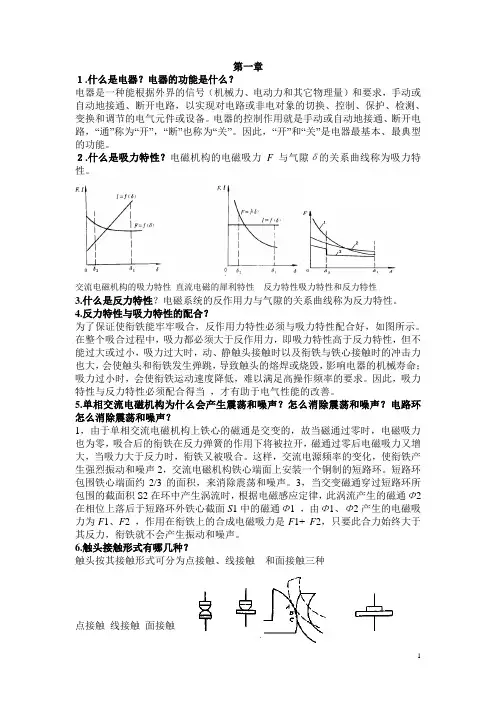

１.什么是电器？电器的功能是什么？

电器是一种能根据外界的信号（机械力、电动力和其它物理量）和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的电气元件或设备。电器的控制作用就是手动或自动地接通、断开电路，“通”称为“开”，“断”也称为“关”。因此，“开”和“关”是电器最基本、最典型的功能。

２.什么是吸力特性？电磁机构的电磁吸力F与气隙δ的关系曲线称为吸力特性。

交流电磁机构的吸力特性 直流电磁的犀利特性 反力特性吸力特性和反力特性

3.什么是反力特性？电磁系统的反作用力与气隙的关系曲线称为反力特性。

4.反力特性与吸力特性的配合？

为了保证使衔铁能牢牢吸合，反作用力特性必须与吸力特性配合好，如图所示。在整个吸合过程中，吸力都必须大于反作用力，即吸力特性高于反力特性，但不能过大或过小，吸力过大时，动、静触头接触时以及衔铁与铁心接触时的冲击力也大，会使触头和衔铁发生弹跳，导致触头的熔焊或烧毁，影响电器的机械寿命；吸力过小时，会使衔铁运动速度降低，难以满足高操作频率的要求。因此，吸力特性与反力特性必须配合得当 ，才有助于电气性能的改善。

5.单相交流电磁机构为什么会产生震荡和噪声？怎么消除震荡和噪声？电路环怎么消除震荡和噪声？

1，由于单相交流电磁机构上铁心的磁通是交变的，故当磁通过零时，电磁吸力也为零，吸合后的衔铁在反力弹簧的作用下将被拉开，磁通过零后电磁吸力又增大，当吸力大于反力时，衔铁又被吸合。这样，交流电源频率的变化，使衔铁产生强烈振动和噪声2，交流电磁机构铁心端面上安装一个铜制的短路环。短路环包围铁心端面约2/3的面积，来消除震荡和噪声。3，当交变磁通穿过短路环所包围的截面积S2在环中产生涡流时，根据电磁感应定律，此涡流产生的磁通Φ2

在相位上落后于短路环外铁心截面S1中的磁通Φ1 ，由Φ1、Φ2产生的电磁吸力为F1、F2 ，作用在衔铁上的合成电磁吸力是F1+ F2，只要此合力始终大于其反力，衔铁就不会产生振动和噪声。

龙源期刊网

可编程控制器在电气控制中的应用

作者：刘天友

来源：《科技传播》2013年第23期

摘 要 本研究详细探讨了可编程控制在电气控制中的应用概况，旨在更深入的了解该设备，从而更好地指导实践。

关键词 可编程控制器；电气控制；应用

中图分类号G206.2 文献标识码A 文章编号 1674-6708（2013）104-0138-02

0引言

可编程控制器主要是应用在包括机械工程学科、自动控制器学科以及工业自动化学科等多种工业控制学科领域中的一种可编程的控制器。目前，可编程控制器凭借其具有的控制工作稳定，控制水平高能力强以及抗感染能力高的特点被广泛运用在社会多个不同领域中，极大的提高了人们的生活质量和推动了国家工业领域控制技术的发展。为了能够更加深入的了解可编程控制器在电气控制中的应该效果，本研究对可编程的概念、发展概况、在电气控制中应用概况以及未来的发展前景进行分析。

1可编程控制器（PLC）简介

1.1概念

可编程控制器（PLC）是一种通用控制器，其产生的基础是计算机本身具有微处理能力，该控制器通过利用计算器的多种技术对设备运行进行计算、定时和控制，使控制设备能够按照人的需求完成各种运行需要[1]。可编程控制器在刚开始出现时其控制能力仅包括逻辑运算、计数以及顺序控制等几个功能。但是，时下的可编程控制器均在科学技术的不断升级和完善后拥有更多的功能，能够满足包括家庭自动化应用、公共事业应用以及商业和工业等在内的多个不同领域在的应用需求，在为人们生活提供更多便利和推动社会自动化和只能化发展发挥着极大的推动作用。

1.2发展概况

可编程控制器（PLC）在未出现之前，社会生产各大领域的控制系统大多由继电器和接触器进行控制，虽然该控制系统在设备的控制方面也发挥着一定的控制作用，但是由于该系统除了需要通过固定连接硬件来完成控制目标之外，其体积还非常庞大，在使用过程中还存在耗电大、寿命短以及故障发生率高的缺点。而可编程控制器（PLC）却具有体积小、使用寿命长、龙源期刊网
