FC6000型
通用流量演算器
（真彩高清版）
使用说明书
(Ver 1.08) 上海同欣自动化仪表有限公司
上海宝科自动化仪表研究所
目 录 1. 特 点 ………………………………………………………………………1
2. 用 途 ……………………………………………………………………2
3. 主要技术数据 ……………………………………………………………2
4. 流量运算处理功能 ………………………………………………………4
5. 主要画面及操作…………………………………………………………6
6. 功能与使用 ………………………………………………………………24
7. 安装与接线 ………………………………………………………………34
8. 仪表的成套性 ……………………………………………………………35
9. 订货须知 …………………………………………………………………35
10. 附录 蒸汽流量的测量 …………………………………………………37 使 用 须 知 本仪表在出厂前，已经过严格的检查，用户收到仪表后，请检查外观，确认是否有损坏的地方，同时还应检查标准附件是否齐全。 在使用前，为了达到、充分发挥FC6000型流量演算器的功能，作为准备工作,首先应该充分理解FC6000型流量演算器所具备的功能，因此仔细阅读本使用说明书是非常重要的，其次是决定与系统相适应的各个设定数据，并记入数据记录单上。 上述工作是不可缺少的。
本仪表具有三高的优点
z 高精度：0.1级
z 高清晰度：用3.5” 320×240图形点阵高清、65K真彩TFT显示
z 高容量：可存储455天历史曲线及数据 快捷键的使用 z 按一下：显示定时抄表时刻 累积值 z 再按一下：显示断电记录 z 再按一下：回到主画面
z 按一下：显示各信号输入通 道原始信号值以及 中间计算结果 z 再按一下：回到主画面
z 按一下：显示历史曲线和历史
1. 概述
感谢您使用WP-R80L流量积算仪。
本手册提供给用户安装、运行操作、参数设置、异常诊断、设备选型及日常维护等方面的注意事项，为保证WP-R80L流量积算仪的稳定运行，在安装使用之前，请仔细阅读本说明书并请妥善保存或交给有关使用者。
WP-R80L流量积算仪是香港上润精密仪器有限公司利用其雄厚的技术基础和超前的科技意识，依靠其多年的仪器仪表开发、应用经验，在广泛征求各行业新老用户意见的基础上，根据中国国情并结合自身多项关键核心技术而开发出来的一种新产品。其性能、技术指标达到了国际先进水平，在国内同类型产品中处于领先地位，具有极高的性能价格比。
WP-R80L流量积算仪是以先进的CPU为核心、辅以大规模集成电路和图形液晶显示器的新型智能化记录仪表，具有体积小、功耗低、精度高、通用性强、运行稳定、可靠等特点。其设计由于无纸、无笔而减少了日常维护工作，并因取消了复杂的机械部件使机械磨损降为零，从而减少了服务费用。其万能输入模块使用户不必更换任何器件就可实现热电阻、热电偶、标准信号等全范围输入。目前，WP-R80L流量积算仪已广泛应用于石油、化工、造纸、制药、冶金、电力、环保及食品等行业。
综上所述，WP-R80L流量积算仪极高的性能价格比将在大大降低人力、物力、财力的基础上，让您在生产中如虎添翼，使您的装置真正实现“安、稳、长、满、优”运行。
2. 技术指标
2.1. 通道数
1～3通道（根据是否温压补偿而选择）
2.2. 输入
Ⅱ型标准信号：0～5V、0～10mA
Ⅲ型标准信号：(1～5)V、(4～20)mA(可配电)
毫伏信号：0～20mV、0～100mV
热电阻：Pt100、Cu50
热电偶：B、E、J、K、S、T
脉冲信号：0-10KHz，低电平 0～3V，高电平 (7～24)V
隔离阻抗：20MΩ @ 500V
2.3. 输出
馈电输出：DC24V 30mA（第1、2通道标配，第3通道用户指定） 通讯：RS485，波特率：57600bps
SB-2100流量积算仪
金湖奥科仪表有限公司

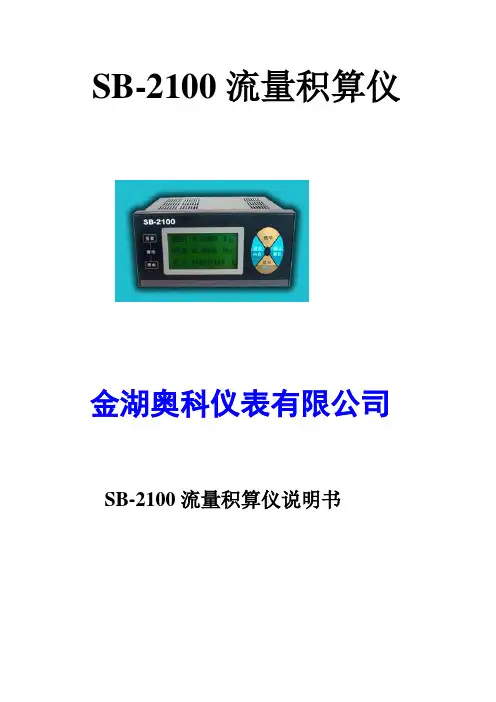

SB-2100流量积算仪说明书
前 言
长期以来，流量的计量一直是计量工作中的重点和难点，它直接影响着企业运行的稳定和企业成本的控制，同时，随着区域集中供热的发展，更是对流量的计量提出了新要求，为了满足这一目标，除了选择合理的现场流量计外，也同时需要配备性能优异的流量积算仪，这样才能组合成完善的流量计量管理。
SB-2000系列和SB-2100系列流量积算仪就是适应了上述要求的产品，它不仅具备传统的质量计量，同时增加了热量计量、热差量计量、断电记忆、密码设置、定量输出、定时打印和通讯联网等，产品分数码管显示（SB-2000系列）和液晶显示（SB-2100系列），在接线上可直接与各种流量计配套，而且操作简易。
一、SB-2100系列积算仪简介
SB-2100系列流量积算仪采用12864图形点阵液晶显示器显示，通过全中文菜单式设定，可测量介质的质量流量、热流量、热差量、标准体积流量等，它由2100A、2100B、2100D、2100H、2100K、2100S、2100V和2100W八种型号组成，其中，2100A属于通用型，适合测量饱和蒸汽、过热蒸汽、热水和一般气体的流量、热量等；2100B是适用于天然气、压缩空气、氧气和氮气的流量计量；2100D是在2100A的基础上增加了协议计量功能，可对超出设定范围的流量进行协议计量；2100H 是根据国家城镇建设行业标准CJ 128-2000，用于饱和汽或热水的入口出口热差量的计量；2100K 是在SB-2100A的基础上，通过设定一定量值，当累积流量达到该定量值时能输出继电信号；2100S是分时段计量的积算仪，可任意将一天设置成峰﹑谷﹑平时段；2100V是用于V形锥流量计的配套积算仪；2100W是用于弯管流量计的配套积算仪。
本说明书主要介绍SB-2100A﹑SB-2100B﹑SB-2100H和SB-2100K积算仪。
智能流量积算仪 使用说明
1 安徽天康流量积算仪使用说明书
前言
衷心感谢阁下使用我公司生产的智能流量积算仪。使用前,敬请仔细阅读本产品说明书,以期仪表按照你的意愿工作。
本仪表的输入、输出、报警、控制方式等，都可以由用户设置。因此，在安装或更新XMT系列仪表时,如果其参数没有被正确设置，即使它们具有相同型号。也必须由熟悉工业控制现场要求和本仪表性能的技术人员进行正确设置，方可在现场安装运行.
一。 概述及特点
智能流量积算仪表，采用先进的ASIC芯片及制造技术，将常规仪表的硬件接口电路和多功能模块化的仪表软件，高度集成于专用ASIC芯片中，从而达到高可靠、稳定性好、功耗低的工业仪表设计标准。仪表除具有万能信号的输入和输出、位式控制、模拟量输出等功能外，更具有开方、积算累计、双流量功能，更具有通讯功能，能通过仪表的芯片接口与计算机连接,计算机通过软件可实时采集仪表的参数.该仪表以其新颖的构思、丰富的功能、优良的品质和工业级标准,成为新一代智能化流量积算仪。本公司生产的智能化流量积算仪采用了自行研制开发、委托日本集成电路制造生产的专用集成电路，而构成的一台以微处理为核心的智能仪器，它汇集了目前自动控制系统中各类流量积算仪表的大部分功能，同时辅以博采众长、精心编制、反复调试的软件系统使本仪表独具以下特点：
● 仪表硬件大幅度减少，系统的组成结构相对简单。在用户申请范围内，多种输入信号任意切换。采用了优化设计,工艺显著改善，没有飞线、没有调整电位智能流量积算仪 使用说明
2 器,所有的校准和功能设定可全部通过键盘由软件完成。
● 对饱和蒸汽可实现温度或压力补偿
● 可使用各种线性模拟输入或频率作为输入信号
