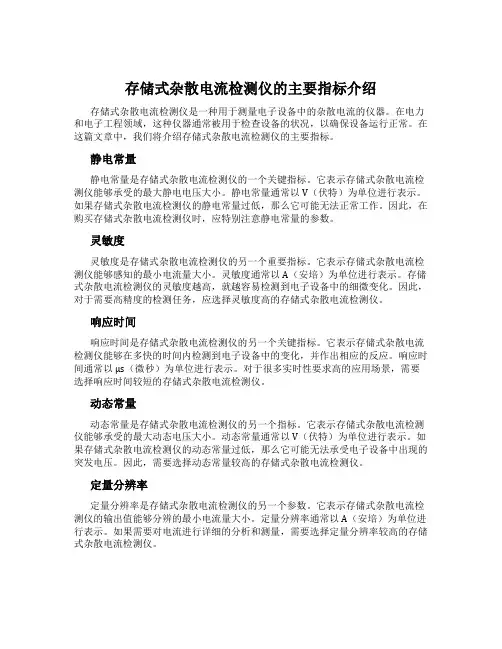

存储式杂散电流检测仪的主要指标介绍存储式杂散电流检测仪是一种用于测量电子设备中的杂散电流的仪器。
在电力和电子工程领域，这种仪器通常被用于检查设备的状况，以确保设备运行正常。
在这篇文章中，我们将介绍存储式杂散电流检测仪的主要指标。
静电常量静电常量是存储式杂散电流检测仪的一个关键指标。
它表示存储式杂散电流检测仪能够承受的最大静电电压大小。
静电常量通常以V（伏特）为单位进行表示。
如果存储式杂散电流检测仪的静电常量过低，那么它可能无法正常工作。
因此，在购买存储式杂散电流检测仪时，应特别注意静电常量的参数。
灵敏度灵敏度是存储式杂散电流检测仪的另一个重要指标。
它表示存储式杂散电流检测仪能够感知的最小电流量大小。
灵敏度通常以A（安培）为单位进行表示。
存储式杂散电流检测仪的灵敏度越高，就越容易检测到电子设备中的细微变化。
因此，对于需要高精度的检测任务，应选择灵敏度高的存储式杂散电流检测仪。
响应时间响应时间是存储式杂散电流检测仪的另一个关键指标。
它表示存储式杂散电流检测仪能够在多快的时间内检测到电子设备中的变化，并作出相应的反应。
响应时间通常以µs（微秒）为单位进行表示。
对于很多实时性要求高的应用场景，需要选择响应时间较短的存储式杂散电流检测仪。
动态常量动态常量是存储式杂散电流检测仪的另一个指标。
它表示存储式杂散电流检测仪能够承受的最大动态电压大小。
动态常量通常以V（伏特）为单位进行表示。
如果存储式杂散电流检测仪的动态常量过低，那么它可能无法承受电子设备中出现的突发电压。
因此，需要选择动态常量较高的存储式杂散电流检测仪。
定量分辨率定量分辨率是存储式杂散电流检测仪的另一个参数。
它表示存储式杂散电流检测仪的输出值能够分辨的最小电流量大小。
定量分辨率通常以A（安培）为单位进行表示。
如果需要对电流进行详细的分析和测量，需要选择定量分辨率较高的存储式杂散电流检测仪。
结论存储式杂散电流检测仪是一种非常重要的仪器，可以有效地检测电子设备中存在的杂散电流。

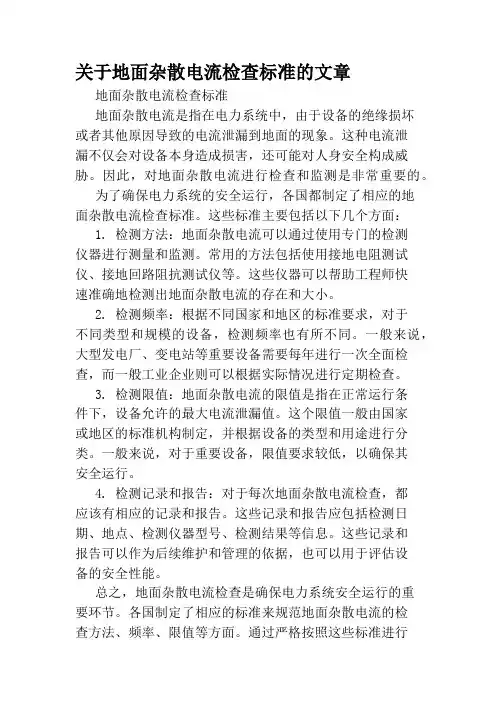

关于地面杂散电流检查标准的文章地面杂散电流检查标准地面杂散电流是指在电力系统中，由于设备的绝缘损坏或者其他原因导致的电流泄漏到地面的现象。
这种电流泄漏不仅会对设备本身造成损害，还可能对人身安全构成威胁。
因此，对地面杂散电流进行检查和监测是非常重要的。
为了确保电力系统的安全运行，各国都制定了相应的地面杂散电流检查标准。
这些标准主要包括以下几个方面：1. 检测方法：地面杂散电流可以通过使用专门的检测仪器进行测量和监测。
常用的方法包括使用接地电阻测试仪、接地回路阻抗测试仪等。
这些仪器可以帮助工程师快速准确地检测出地面杂散电流的存在和大小。
2. 检测频率：根据不同国家和地区的标准要求，对于不同类型和规模的设备，检测频率也有所不同。
一般来说，大型发电厂、变电站等重要设备需要每年进行一次全面检查，而一般工业企业则可以根据实际情况进行定期检查。
3. 检测限值：地面杂散电流的限值是指在正常运行条件下，设备允许的最大电流泄漏值。
这个限值一般由国家或地区的标准机构制定，并根据设备的类型和用途进行分类。
一般来说，对于重要设备，限值要求较低，以确保其安全运行。
4. 检测记录和报告：对于每次地面杂散电流检查，都应该有相应的记录和报告。
这些记录和报告应包括检测日期、地点、检测仪器型号、检测结果等信息。
这些记录和报告可以作为后续维护和管理的依据，也可以用于评估设备的安全性能。
总之，地面杂散电流检查是确保电力系统安全运行的重要环节。
各国制定了相应的标准来规范地面杂散电流的检查方法、频率、限值等方面。
通过严格按照这些标准进行检查，可以及时发现并解决潜在的安全隐患，保障设备和人员的安全。

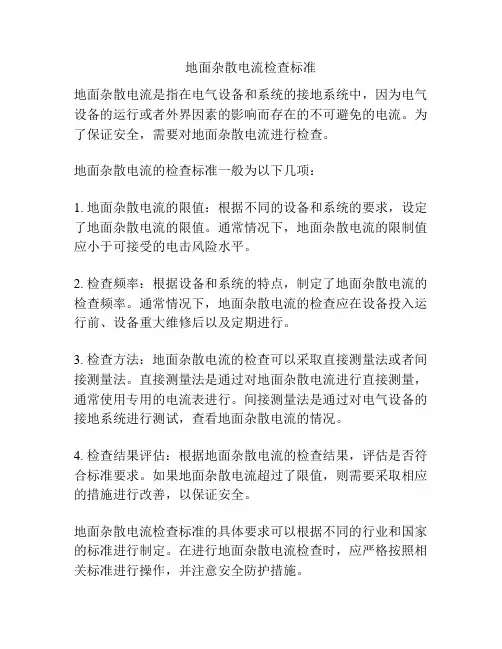

地面杂散电流检查标准
地面杂散电流是指在电气设备和系统的接地系统中，因为电气设备的运行或者外界因素的影响而存在的不可避免的电流。
为了保证安全，需要对地面杂散电流进行检查。
地面杂散电流的检查标准一般为以下几项：
1. 地面杂散电流的限值：根据不同的设备和系统的要求，设定了地面杂散电流的限值。
通常情况下，地面杂散电流的限制值应小于可接受的电击风险水平。
2. 检查频率：根据设备和系统的特点，制定了地面杂散电流的检查频率。
通常情况下，地面杂散电流的检查应在设备投入运行前、设备重大维修后以及定期进行。
3. 检查方法：地面杂散电流的检查可以采取直接测量法或者间接测量法。
直接测量法是通过对地面杂散电流进行直接测量，通常使用专用的电流表进行。
间接测量法是通过对电气设备的接地系统进行测试，查看地面杂散电流的情况。
4. 检查结果评估：根据地面杂散电流的检查结果，评估是否符合标准要求。
如果地面杂散电流超过了限值，则需要采取相应的措施进行改善，以保证安全。
地面杂散电流检查标准的具体要求可以根据不同的行业和国家的标准进行制定。
在进行地面杂散电流检查时，应严格按照相关标准进行操作，并注意安全防护措施。

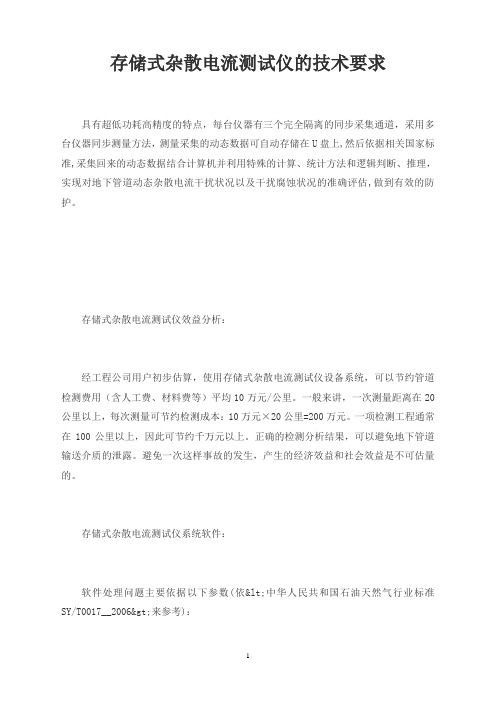

存储式杂散电流测试仪的技术要求具有超低功耗高精度的特点，每台仪器有三个完全隔离的同步采集通道，采用多台仪器同步测量方法，测量采集的动态数据可自动存储在U盘上,然后依据相关国家标准,采集回来的动态数据结合计算机并利用特殊的计算、统计方法和逻辑判断、推理，实现对地下管道动态杂散电流干扰状况以及干扰腐蚀状况的准确评估,做到有效的防护。
存储式杂散电流测试仪效益分析：经工程公司用户初步估算，使用存储式杂散电流测试仪设备系统，可以节约管道检测费用（含人工费、材料费等）平均10万元/公里。
一般来讲，一次测量距离在20公里以上，每次测量可节约检测成本：10万元×20公里=200万元。
一项检测工程通常在100公里以上，因此可节约千万元以上。
正确的检测分析结果，可以避免地下管道输送介质的泄露。
避免一次这样事故的发生，产生的经济效益和社会效益是不可估量的。
存储式杂散电流测试仪系统软件：软件处理问题主要依据以下参数(依<中华人民共和国石油天然气行业标准SY/T0017__2006>来参考)：①国家标准中规定的参数值；②管道的材质及尺寸；③土壤的化学成分等。
这些参数以输入选项的形式输入给计算机，计算机结合测量数据并利用特殊的计算、统计方法和逻辑判断、推理，实现对地下管道干扰腐蚀状况的准确评估。
存储式杂散电流测试仪一般特性：1．箱体采用防水设计:IPX4（但不能浸到水里面）2．显示方式：LCD液晶显示3．测量zui大显示：“19999”。
4．超量程显示：显示“OL”5．电池电量显示。
6．中文菜单显示。
7．U盘容量显示。
8．采样速率：1～25次/秒（可设定）。
9．自动量程。
10．三个通道非共地，通道间在电气上完全隔离。
11．蓝背光。
12．电源：8个1号电池。
13．工作环境：-10℃—40℃，相对湿度<80％RH。
14.比对率：DT-4,JT-6.化同对比100%15.环境保护：EN60068-2-29/EN60068-2-6/EN60068-2-32 存储式杂散电流测试仪作用范围：。

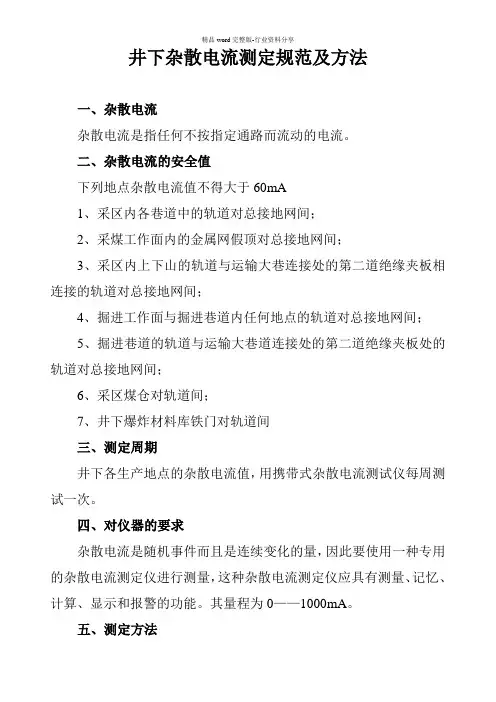

井下杂散电流测定规范及方法一、杂散电流杂散电流是指任何不按指定通路而流动的电流。
二、杂散电流的安全值下列地点杂散电流值不得大于60mA1、采区内各巷道中的轨道对总接地网间；2、采煤工作面内的金属网假顶对总接地网间；3、采区内上下山的轨道与运输大巷连接处的第二道绝缘夹板相连接的轨道对总接地网间；4、掘进工作面与掘进巷道内任何地点的轨道对总接地网间；5、掘进巷道的轨道与运输大巷道连接处的第二道绝缘夹板处的轨道对总接地网间；6、采区煤仓对轨道间；7、井下爆炸材料库铁门对轨道间三、测定周期井下各生产地点的杂散电流值，用携带式杂散电流测试仪每周测试一次。
四、对仪器的要求杂散电流是随机事件而且是连续变化的量，因此要使用一种专用的杂散电流测定仪进行测量，这种杂散电流测定仪应具有测量、记忆、计算、显示和报警的功能。
其量程为0——1000mA。
五、测定方法1、采区内各条巷道中的轨道对总接地网间，仪器的X1端子接钢轨，X2端子接总接地网，记录其最大值；2、采煤工作面内的金属网假顶对总接地网间，仪器的X1端子接金属网，X2端子接溜槽，记录其最大值；3、采区内轨道上下山的轨道与运输大巷连接处的第二道绝缘夹板相连接的轨道对总接地网间；仪器的X1端子接第二道绝缘夹板上面的轨道，X2端子接总接地网，记录其最大值；4、掘进工作面与掘进巷道内任何地点的轨道对总接地网间，仪器的X1端子接轨道，X2端子接总接地网，记录其最大值；5、掘进巷道的轨道与运输大巷连接处的第二道绝缘夹板处的轨道对总接地网间，仪器的X1端子接轨道，X2端子接总接地网，记录其最大值；6、采区煤仓对轨道间，仪器的X1端子接轨道，X2端子接采区煤仓，记录其最大值；7、井下爆炸材料库铁门对轨道间，仪器的X1端子接轨道，X2端子接火药库铁门，记录其最大值。
关于杂散电流测定的管理办法由于杂散电流的存在可能导致井下瓦斯、煤尘的爆炸，漏电保护的误动作，电雷管的引爆等严重危及矿井的安全，所以对井下杂散电流的测定及防治显得更为重要，为确保井下杂散电流的测定工作正常有序开展制定以下规定：1、杂散电流的测定要指定专人进行测定；2、杂散电流的测定必须按规定地点、周期进行测定；3、杂散电流的测定结果要及时汇总报机电科审核、备案，同时报调度室一份；4、对于测定结果不符合规定要求的要及时制定措施进行处理，处理后重新进行测定直至符合规定要求；5、对不按规定进行测定以及测定结果不符合要求未采取措施的对测定负责人按规定进行处罚；6、对测定结果不进行汇总上报的对测定负责人按规定进行处罚。
杂散电流监测系统（含排流柜）、单向导通装置技术规格书（一）杂散电流监测系统（含排流柜）1. 适用范围本技术要求适用于重庆轨道交通一号线朝沙段杂散电流监测系统，并作为投标方制定投标技术文件和供货设备的技术依据。
2. 环境条件1）环境温度：-5︒C～+44.5︒C2）污秽等级：重污区3）相对湿度：日平均：95%月平均：90%有凝露发生4）海拔高度： 1000m5）雷电日：60D/年6）地震烈度：7度3. 供货规格型号4. 采用标准（但不限于此）地铁杂散电流自动监测系统有关设备所涉及的产品标准、规范；工程标准、规范；验收标准、规范等完全满足所有中华人民共和国的条例及规范，包括：《地铁杂散电流腐蚀防护技术规程》CJJ49-92《低压电器外壳防护等级》GB4942.2-85《电工电子产品基本环境试验规程》GB2423-81《电磁兼容试验和测量技术》GB/T 17626《煤矿通信、检验、控制用电工电子产品基本试验方法》MT 210《交流电气装置的接地》DL/T621-1997《地铁设计规范》GB50157-2003《地铁直流牵引供电系统》GB10411-895. 系统构成本工程杂散电流监测系统采用车站（变电所）监测和控制中心集中监测二级监测系统。
杂散电流监测装置通过变电所内通信网络与电力监控系统接口，并将处理和统计后的数据传至监控中心。
杂散电流监测系统由参比电极、整体道床测防端子、地下结构测防端子、测量线、传感器、通信电缆、信号转接器、监测装置组成。
6. 系统功能杂散电流监测装置的输入端与从沿线各传感器引入的通信电缆连接，通过各监测点传感器实时采集监测分区内的结构钢筋的极化电位，参比电极自然本体电位，并对数据进行A/D转换，计算、存贮、统计并通过变电所内通信网络，将统计结果传送到变电所自动化系统，本监测系统具备以下几种功能：6.1 通信功能每个供电区间内的监测装置定期向传感器发出数据采集命令，数据按指定的格式上传到监测装置。
杂散电流监测系统运行规程（暂行）1.总则1.为加强轨道交通杂散电流的监测，及时掌握杂散电流监测系统的运行情况，特制订本规程。
2.凡从事杂散电流的防护工作的技术管理人员、运行、维护、测试人员必须熟悉、掌握本规程。
2.管理体系1.管理体系分以下三个部分：①技术管理,②运行管理,③维修管理。
1)技术管理：制订管理规定(包括巡视时间、巡视周期、监测系统的数据要求、参比电极的编号等)。
系统的竣工图纸的收集、整理,系统管理软件，组织验收、测试数据的整理、分析。
发布年度数据测试报告。
2）运行管理：主要负责巡视、检查（包括参比电极、电缆、测试盒与测试箱、排流电缆等），确保杂散电流监测系统的正常运行，及时反馈返现问题，及时采取补救措施。
参与、配合系统诗句测试及收集、整理。
3）维修管理：主要负责杂散电流监测系统的设备维修和周期性监测。
3.地铁杂散电流监测系统设备构成及安装位置3.1 杂散电流监测系统的组成杂散电流系统由排流网、排流柜、隧道结构钢筋、参比电极、数据采集器、电位测量箱、转接盒、传输网络、数据管理单元等设备组成。
3.2 设备安装位置3.2.1 排流网排流网位于正线轨道道床的下方、轨道的基础钢筋的上方。
由钢筋焊接成块状结构，通过连接线构成排流网。
排流网在电气上与轨道的基础钢筋不连通。
3.2.2 排流柜排流柜安装于牵引变电站内。
通过电缆分别将隧道正线的排流网和整流器的负极接通。
通过柜内的电阻和二极管，既可限制电流的方向，也可根据实际情况调节电流大小。
使杂散电流流回整流器的负极。
3.2.3 隧道机构钢筋指隧道结构的主钢筋，位于隧道结构的管片内，从管片的金属结构连接处引出。
3.2.4 参比电极杂散电流从钢筋流过，产生钢筋对周边的媒质的电位，这个电位不稳定，为了真实反映这个点位，在周边媒质中装设电位相对稳定的参比电极。
安装于道床边的地面上（氧化钼电极）或安装于隧道壁上、车站外壁上（硫酸铜电极或氧化钼）的参比电极。
进行统一的编号，便于管理。
杂散电流监测系统（含排流柜）、单向导通装置技术规格书（一）杂散电流监测系统（含排流柜）1. 适用范围本技术要求适用于重庆轨道交通一号线朝沙段杂散电流监测系统，并作为投标方制定投标技术文件和供货设备的技术依据。
2. 环境条件1）环境温度：-5C～+44.5C2）污秽等级：重污区3）相对湿度：日平均：95%月平均：90%有凝露发生4）海拔高度：1000m5）雷电日：60D/年6）地震烈度：7度3. 供货规格型号序号名称规格型号备注1 排流柜FM3022 参比电极MHC3 传感器FM301A4 信号转接器FM301Z5 监测装置FM3056 管理软件4. 采用标准（但不限于此）地铁杂散电流自动监测系统有关设备所涉及的产品标准、规范；工程标准、规范；验收标准、规范等完全满足所有中华人民共和国的条例及规范，包括：《地铁杂散电流腐蚀防护技术规程》CJJ49-92《低压电器外壳防护等级》GB4942.2-85《电工电子产品基本环境试验规程》GB2423-81《电磁兼容试验和测量技术》GB/T 17626《煤矿通信、检验、控制用电工电子产品基本试验方法》MT 210《交流电气装置的接地》DL/T621-1997《地铁设计规范》GB50157-2003《地铁直流牵引供电系统》GB10411-895. 系统构成本工程杂散电流监测系统采用车站（变电所）监测和控制中心集中监测二级监测系统。
杂散电流监测装置通过变电所内通信网络与电力监控系统接口，并将处理和统计后的数据传至监控中心。
杂散电流监测系统由参比电极、整体道床测防端子、地下结构测防端子、测量线、传感器、通信电缆、信号转接器、监测装置组成。
6. 系统功能杂散电流监测装置的输入端与从沿线各传感器引入的通信电缆连接，通过各监测点传感器实时采集监测分区内的结构钢筋的极化电位，参比电极自然本体电位，并对数据进行A/D转换，计算、存贮、统计并通过变电所内通信网络，将统计结果传送到变电所自动化系统，本监测系统具备以下几种功能：6.1 通信功能每个供电区间内的监测装置定期向传感器发出数据采集命令，数据按指定的格式上传到监测装置。

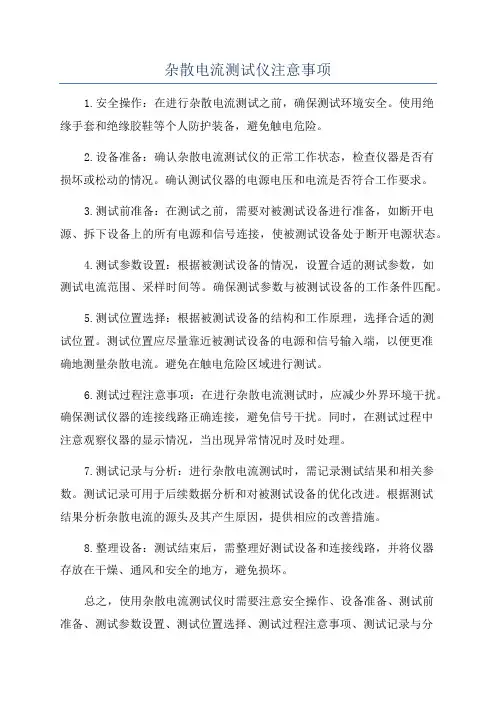

杂散电流测试仪注意事项1.安全操作：在进行杂散电流测试之前，确保测试环境安全。
使用绝缘手套和绝缘胶鞋等个人防护装备，避免触电危险。
2.设备准备：确认杂散电流测试仪的正常工作状态，检查仪器是否有损坏或松动的情况。
确认测试仪器的电源电压和电流是否符合工作要求。
3.测试前准备：在测试之前，需要对被测试设备进行准备，如断开电源、拆下设备上的所有电源和信号连接，使被测试设备处于断开电源状态。
4.测试参数设置：根据被测试设备的情况，设置合适的测试参数，如测试电流范围、采样时间等。
确保测试参数与被测试设备的工作条件匹配。
5.测试位置选择：根据被测试设备的结构和工作原理，选择合适的测试位置。
测试位置应尽量靠近被测试设备的电源和信号输入端，以便更准确地测量杂散电流。
避免在触电危险区域进行测试。
6.测试过程注意事项：在进行杂散电流测试时，应减少外界环境干扰。
确保测试仪器的连接线路正确连接，避免信号干扰。
同时，在测试过程中注意观察仪器的显示情况，当出现异常情况时及时处理。
7.测试记录与分析：进行杂散电流测试时，需记录测试结果和相关参数。
测试记录可用于后续数据分析和对被测试设备的优化改进。
根据测试结果分析杂散电流的源头及其产生原因，提供相应的改善措施。
8.整理设备：测试结束后，需整理好测试设备和连接线路，并将仪器存放在干燥、通风和安全的地方，避免损坏。
总之，使用杂散电流测试仪时需要注意安全操作、设备准备、测试前准备、测试参数设置、测试位置选择、测试过程注意事项、测试记录与分析、整理设备以及保养与维修等各方面的注意事项。
遵循这些注意事项可以保证测试的准确性，同时确保操作的安全性和仪器的可靠性。
杂散电流监测系统（含排流柜）、单向导通装置技术规格书（一）杂散电流监测系统（含排流柜）1. 适用范围本技术要求适用于重庆轨道交通一号线朝沙段杂散电流监测系统，并作为投标方制定投标技术文件和供货设备的技术依据。
2. 环境条件1）环境温度：-5︒C～+44.5︒C2）污秽等级：重污区3）相对湿度：日平均：95%月平均：90%有凝露发生4）海拔高度：≤1000m5）雷电日：60D/年6）地震烈度：7度3. 供货规格型号4. 采用标准（但不限于此）地铁杂散电流自动监测系统有关设备所涉及的产品标准、规范；工程标准、规范；验收标准、规范等完全满足所有中华人民共和国的条例及规范，包括：《地铁杂散电流腐蚀防护技术规程》CJJ49-92《低压电器外壳防护等级》GB4942.2-85《电工电子产品基本环境试验规程》GB2423-81《电磁兼容试验和测量技术》GB/T 17626《煤矿通信、检验、控制用电工电子产品基本试验方法》MT 210《交流电气装置的接地》DL/T621-1997《地铁设计规范》GB50157-2003《地铁直流牵引供电系统》GB10411-895. 系统构成本工程杂散电流监测系统采用车站（变电所）监测和控制中心集中监测二级监测系统。
杂散电流监测装置通过变电所内通信网络与电力监控系统接口，并将处理和统计后的数据传至监控中心。
杂散电流监测系统由参比电极、整体道床测防端子、地下结构测防端子、测量线、传感器、通信电缆、信号转接器、监测装置组成。
6. 系统功能杂散电流监测装置的输入端与从沿线各传感器引入的通信电缆连接，通过各监测点传感器实时采集监测分区内的结构钢筋的极化电位，参比电极自然本体电位，并对数据进行A/D转换，计算、存贮、统计并通过变电所内通信网络，将统计结果传送到变电所自动化系统，本监测系统具备以下几种功能：6.1 通信功能每个供电区间内的监测装置定期向传感器发出数据采集命令，数据按指定的格式上传到监测装置。
1、用户需求书的响应以及技术方案一、杂散电流监测系统技术规格书的响应1. 总则1.1 适用范围本技术规格书适用于武汉市轨道交通四号线一期工程杂散电流防护系统。
应答：我公司将针对武汉市轨道交通四号线一期工程杂散电流防护系统的各项技术指标进行应答。
1.2 工程概况4 号线一期工程联系两大重要交通枢纽武昌站和武汉站。
一期工程线路起于首义路站东端，下穿中山路和铁路站场，经紫阳东路、傅家坡一路、中南路、洪山广场、中北路、岳家嘴、中北路延长线、罗家港、武青四干道至终点武汉火车站。
4 号线一期工程线路全长16.482km，均为地下线，设站15 座。
4 号线一期工程在青山落步嘴设青山车辆段与综合基地一座，在铁机村站西侧设线网管理服务中心及主变电所一座，同时与2号线共用中南主变。
4 号线一期工程采用集中式供电方式，利用2号线中南路主变电站，新建1座铁机村110/35kV主变电站。
一期工程共设10 座牵引变电所，其中正线9座，车辆段1座。
每座车站和车辆段均设降压变电所（有牵引变电所的车站合建为牵引降压混合变电所）向各种用电设备供电。
中压供电网络采用 AC35kV 牵引供电和动力照明供电混合网络，牵引网采用 DC 750V 接触轨下部授电，走行轨回流方式,允许电压波动范围500～900VDC。
牵引供电系统电压为750V.DC，武汉市轨道交通4号线一期工程电力负荷为一级负荷，变电所采用双路电源供电，当一路电源失电时由另一路电源带全部一、二级负荷。
4 号线一期工程初、近、远为6辆车编组（4动 2 拖），远景年为8辆车编组（6动 2 拖）车辆型式为变压变频交流传动车。
供电系统按“无人值班”设计，杂散电流防护系统也必须满足“无人值班”条件。
本技术规格书适用于武汉轨道交通4号线一期工程杂散电流监测系统，并作为卖方制定投标技术文件和供货设备的技术依据。
应答：我方已知并满足以上要求。
1.3本招标采购范围杂散电流防护系统一套，含杂散电流防护系统、单向导通装置和排流柜。
投标人应在投标时向买方提供设备规格型号、生产厂家、产地、单价等内容；对于非供货商生产而需外购的主要产品（监测装置、单向导通装置、排流柜等）要附产品供应商给投标人的供货协议，供货协议中包括设备规格型号、产地和单价。
如果投标人对该产品的投标价格低于供货协议价格，则按照供货协议价格补齐。
序号名称型号规格数量备注杂散电流防护系统一套1. 杂散电流防护系统监控系统（含软件）1 套2.单向导通装置 5 台3.排流柜9 台4. 备品备件及专用工具 1 批详见本用户需求书5. 伴随服务应答：我方已知并满足以上要求。
2. 采用标准本技术规格书提出的是最低限度的技术要求，并未对所有技术细节做出规定，也没有充分引述有关标准和规范的条文。
供货商所提供的设备、元器件和备品备件,除满足本技术规格书中规定的技术参数和要求外，还应满足以下标准的最新版本，但不限于此：1) CJJ49-92 《地铁杂散电流腐蚀防护技术规程》2) GB4942.2-93 《低压电器外壳防护等级》3) GB2423 《电工电子产品基本环境试验规程》4) GB 9969.1 《工业产品使用说明书总则》5) MT 210 《煤矿通信、检验、控制用电工电子产品基本试验方法》6) DL/T621-1997 《交流电气装置的接地》7) GB50157-2003 《地铁设计规范》8) GB10411-89 《地铁直流牵引供电系统》9) EN50122-1 《Railway applications—Fixed installations》10) EN50122-2 《Protective Provisions against the effects of straycurrents caused by d.c traction systems》本技术规格书所使用的标准，如与供货商所执行的标准不一致时，按较高标准执行。
应答：我公司提供的杂散电流监测系统设备除符合以上标准外，还满足了如下标准：GB/T 5170.5-1996 《电工电子产品环境试验设备基本参数检定方法湿热试验设备》GB/T 5170.2-1996 《电工电子产品环境试验设备基本参数检定方法温度试验设备》GB/T 17626 《电磁兼容试验和测量技术》GB/T 2423.10—1995《电工电子产品环境试验第二部分：验方法试验Fe和导则：振动（正弦）》3. 使用条件3.1 安装地点：户内、户外。
3.2 周围空气温度最高： +43℃（24 小时平均值不超过35℃）最低： -18℃日温差： 25K区间隧道：最低温度为5℃，正常和阻塞运行时，隧道内夏季最高温度≤40℃。
供货商必须同时考虑日照及现场散热困难等因数的影响。
3.3 海拔高度≤1000m3.4 相对湿度（25℃时）日相对湿度平均值不大于 95%月相对湿度平均值不大于 90%在高湿期内可能产生凝露，供货商必须采取措施确保所供设备在高湿期内安全可靠地运行。
3.5 污秽等级Ⅲ级3.6 雷暴日≥90 日/年3.7 地震烈度7 度3.8 抗震能力地面水平加速度： 0.3g地面垂直加速度： 0.15g应答：我公司提供的杂散电流监测系统设备完全符合以上要求，而且可以满足更加苛刻的使用环境要求。
周围空气温度最高： +65℃最低： -40℃日温差： 25K海拔高度：≤2000m4. 系统构成本工程杂散电流监测系统采用车站（变电所）监测和控制中心集中监测二级监测系统。
全线在各牵引变电所内分别设置一台杂散电流监测装置。
该装置经过通信电缆与该站两端的信号转接器相连，信号转接器通过通信电缆下连传感器，各监测点传感器经由测量线与该点结构钢和整体道床测防端子对应的参比电极相连，实现对该分区结构和整体道床结构钢筋的极化电位数据采集。
四号线杂散电流防护工程设计中设置了排流网，牵引变电所设置了排流柜。
杂散电流监测系统采用按供电分区监测、集中管理的方案，即在每一个牵引供电分区内设置一个子系统（包括传感器、监测装置和排流柜），每个子系统的监测装置与牵引变电所内的电力监控系统（即SCADA）联网，由电力监控系统为每一个监测装置分配相应的以太网电口和独立IP区段，通过电力监控系统的物理通信通道，与设置在调度中心的杂散电流监控主机通信。
杂散电流防护系统借用电力监控系统物理通信传输通道，全线自成系统，在监控中心设立杂散电流防护系统监控主机，负责全线测量、控制，可实现数据保存、查看、检索、报表、曲线、分析、预测等功能。
监测装置与排流柜通信，采集数据并控制排流。
为了节省牵引变电所内的空间，监测装置要求能够安装在排流柜内。
经杂散电流监测系统转发到综合维修基地供电复视机房的微机管理系统，通过微机管理系统对所测量的数据进行数据处理分析和打印等作业。
杂散电流监测系统由参比电极、整体道床测防端子、主体结构测防端子、测量线、传感器、通信电缆、信号转接器、杂散电流监测装置组成、微机管理系统组成。
应答：我方已知并满足以上要求。
5. 系统功能杂散电流监测装置的输入端与从沿线各监测点引入的信号电缆连接，实时采集监测分区内的结构钢筋的极化电位，钢轨对结构钢的接触电压，参比电极自然本体电位，并对数据进行A/D转换，计算、存贮、统计并通过变电所内通信网络，将统计结果传送到变电所自动化系统。
应答：我公司完全满足以上要求。
5.1 测量功能该系统应能够测量整体道床结构钢筋对周围混凝土介质的极化电位，能测量钢轨-结构钢电压，并能测量各个供电区间轨道对地过渡电阻。
1) 实时监测道床结构钢筋的极化电位；2) 实时监测隧道结构钢筋的极化电位；3) 机车停止运行时，参比电极的自然本体电位；4) 轨道对地过渡电阻。
应答：我方杂散电流监测系统完全满足以上要求，并且可以通过监测装置对排流柜进行控制，完成排流动作。
1．主要测量内容1.1 结构钢筋极化电位正向偏移平均值地铁轨道漏出来的杂散电流能否引起结构钢筋的腐蚀，以杂散电流引起结构钢筋的电压极化电位偏移值来确定。
因此在《CJJ49-92地铁杂散电流腐蚀防护技术规程》中的3.0.5条中规定：对于钢筋混凝土地铁主体结构的钢筋，极化电位30分钟内的正向偏移平均值不得超过500毫伏。
这一条作为设计地铁监测系统的依据。
1.2 钢轨对结构钢筋的电压值轨道与站台间（钢轨与结构钢间）有时会出现异常电压，为了保护乘客和铁路员工的安全，免遭钢轨与结构钢间接触电压的伤害，根据标准VDE0115第一部分（6/82）所规定：轨道与结构钢间的电位差（接触电压）不得超过92V。
另外，根据钢轨对结构钢的电压值，可以了解钢轨的运行状态，判断钢轨有无裂缝。
1.3 参比电极的本体电位参比电极用于测量结构钢的极化电位。
但是参比电极的本体电位会随着时间的增加而下降，当下降到一定值时会影响到测量的精度。
监测参比电极的本体电位对测量的精度具有重要意义。
2．传感器负责原始数据的测量，测量参数共有5大类：（1）实时监测钢轨对整体道床结构钢（主排流网）电压（最大、正平均、负平均、最小）；（2）实时监测道床结构钢的极化电位（最大、正平均、负平均、最小）；（3）实时监测隧道结构钢的极化电位（最大、正平均、负平均、最小）；（4）机车停止运行时，结构钢对参比电极的自然本体电位；（5）轨道对地过渡电阻。
3．排流柜控制器通过RS485接口与杂散电流监测系统相连，并将其排流数据存贮在杂散电流监测系统中。
在监测系统在测试过渡电阻时，排流柜可提供排流电压，排流电流信号。
每个供电区间子系统内监测装置通过从传感器和排流柜测量得到的数据得到该区间内轨道对地过渡电阻值。
5.2 数据处理功能系统应能根据经理论和工程实践证明的数学模型将测量的数据自动进行处理，计算出监测点的极化电位正向偏移平均值等参数，并打印出各种数据、曲线和报表。
主要计算功能如下：1) 道床结构钢对参比电极的电位变化情况；2) 隧道结构钢对参比电极的电位变化情况；3) 每半小时结构钢极化电压的正向、负向平均值；4) 结构钢极化电压最大值、正向平均值、负向平均值、最小值；5) 各个供电区间轨道对地过渡电阻；6) 本体电位，每日定时校正。
应答：我方已知并完全满足以上要求，并且有效功能不限于此，如下所示：数据处理功能：1)供电区间内钢轨对道床结构钢电压分布情况2)道床结构钢对参比电极的电位变化情况；3)道床结构钢极化电压最大值；4)钢轨对道床结构钢的电压(接触电压)最大值：30分钟一次；5)道床结构钢的极化电位(极化电位)平均值：30分钟一次；6)参比电极的自然本体电位：每天一次；7)供电区间的过渡电阻值：每天一次8)排流柜的故障信号5.3 通信功能每个供电区间内的监测装置定期向传感器、排流柜发出数据采集命令，数据按指定的格式上传到监测装置。
