系杆混凝土拱桥施工工艺工法(QB/ZTYJGYGF-QL-0705-2011)桥梁工程有限公司景兆德杨艳1 前言1.1 工艺工法概况系杆拱是一种无推力的拱式组合结构,通过主要承受压力的拱肋和主要承受拉力的系杆共同承受荷载。
系杆拱实际上是一种异型梁结构,它可以降低拱肋对拱脚基础产生的推力,适合于在软弱地基上建设拱桥,系杆拱一般构造见图1所示。
根据系杆拱的拱肋和系杆的刚度不同,可以分为柔性系杆刚性拱和刚性系杆柔性拱两种情况。
图1 系杆拱的一般构造1.2 工艺原理系杆拱主要是结构加载时,拱肋受压,在拱脚产生推力,而系杆提供的拉力平衡拱脚推力,使拱肋形成稳定的受力结构。
2 工艺工法特点系杆拱桥是一种集拱与梁的优点于一身的桥型,它将拱与梁两种基本结构形式组合在一起,共同承受荷载,充分发挥梁受弯、拱受压的结构性能和组合作用,拱端的水平推力用拉杆承受,使拱端支座不产生水平推力。
拱与弦间用两端铰接的竖直杆联结而成。
刚性系杆(即预应力混凝土系杆也叫主梁,和桥面系在一起)钢筋混凝土拱桥一般采用先梁后拱法施工,柔性系杆钢筋混凝土拱桥只能采用拱肋预制拼装或支架现浇时安装临时系杆索,吊杆及桥面系。
3 适用范围3.0.1 桥梁地基地处软弱层,无法承受巨大的拱脚推力时,可以采用系杆拱结构,避免强大推力。
3.0.2 拱桥施工中无法做抗推力墩的情况下,为防止多孔连续破坏,各孔采用系杆拱结构。
4 主要技术标准《公路桥涵设计通用规范》(JTG D60)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62)《铁路混凝土工程施工技术指南》(TZ210)《公路桥涵施工技术规范》(JTG/T F50)5 施工方法柔性系杆刚性拱,一般先制作拱肋,再施工桥面系,最后张拉吊杆和系杆;而刚性系杆柔性拱情况,可以先施工刚性的主梁,再在梁上施工柔性拱肋,最后张拉吊杆。
6 工艺流程及操作要点一般小跨径的拱桥采用刚性梁和柔性拱肋,这里主要介绍先主梁后拱肋的施工方法。
高速铁路系杆拱桥施工工法高速铁路系杆拱桥施工工法一、前言高速铁路系杆拱桥是一种常见的铁路桥梁形式,其施工工法直接影响着桥梁的品质和安全。
本文将详细介绍高速铁路系杆拱桥施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析,并给出工程实例。
二、工法特点高速铁路系杆拱桥施工工法具有如下特点:1. 适应性强:可以适应不同地形和桥梁设计要求。
2. 结构简单:相对于其他桥梁形式,系杆拱桥的结构相对简单,便于施工。
3. 施工周期短:采用系杆拱桥施工工法可以大大缩短施工周期。
4. 经济性高:相对于其他桥梁形式,系杆拱桥施工工法成本较低,经济性高。
5. 承载能力大:系杆拱桥的特殊结构使得其承载能力出色。
三、适应范围高速铁路系杆拱桥施工工法适用于以下情况:1. 高速铁路及其支线的建设。
2. 自然地理条件良好的地区,如平原、山区等。
3. 不需要大桥高度的地区。
四、工艺原理高速铁路系杆拱桥施工工法的实际工程可以理解为通过系杆对临时搭设的造桥支撑体进行牵引,逐渐将其送到预定位置。
具体采取以下技术措施:1. 桥墩基础施工:根据设计要求,在桥墩位置进行地基开挖,然后进行浇筑混凝土,形成桥墩基础。
2. 支撑体搭设:在桥墩上搭设临时支撑体,用以承载施工过程中的重量。
3. 构造件制作:根据设计要求,制作系杆和其他构造件。
4. 系杆牵引:通过牵引机构将系杆逐渐拉向目标位置,并将其与桥墩上的连接点连接。
5. 结构完善:将搭设的支撑体逐渐卸载,通过施工工艺对系杆拱桥进行结构完善。
五、施工工艺高速铁路系杆拱桥施工工艺包括以下施工阶段:1. 基础施工:进行桥墩基础的地基开挖和混凝土浇筑。
2. 支撑体搭设:在桥墩上搭设临时支撑体,用以承载施工过程中的重量。
3. 构件制作:制作系杆和其他构造件。
4. 系杆牵引:通过牵引机构将系杆逐渐拉向目标位置,并将其与桥墩上的连接点连接。
5. 结构完善:将搭设的支撑体逐渐卸载,通过施工工艺对系杆拱桥进行结构完善。
系杆拱桥系梁施工工法系杆拱桥系梁施工工法是一种常用于高强度和大跨度的拱桥系梁的施工方法。
本文将对系杆拱桥系梁施工工法进行详细介绍,包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
一、前言系杆拱桥系梁施工工法是拱桥系梁施工中的一种重要方法,通过系杆的张拉达到梁体的定位和承载力传递。
这种工法具有结构简洁、施工效率高、适应范围广等特点,被广泛应用于铁路、公路和城市轨道等交通工程中。
二、工法特点系杆拱桥系梁施工工法的特点主要有以下几点:1. 结构简洁:该工法使用系杆来定位和支撑拱桥系梁,避免了传统施工中的大框架支撑和脚手架搭设,减少了工程造价和施工难度。
2. 施工效率高:系杆拱桥系梁施工工法采用了预制构件的方式,使施工过程简化为系杆张拉、拱脚制作和梁体安装三个主要环节,施工速度快,能够大幅缩短工期。
3. 适应范围广:该工法适用于各种不同类型的拱桥系梁,包括长跨度、高强度、曲线桥和斜拉桥等,针对不同的工程要求可以进行相应的调整和优化。
三、适应范围系杆拱桥系梁施工工法适用于以下场景:1. 长跨度拱桥系梁:该工法适用于长跨度拱桥系梁的施工,能够满足长梁体的安装和定位要求。
2. 高强度拱桥系梁:对于高强度要求的拱桥系梁,系杆拱桥系梁施工工法能够通过系杆的张拉来保证梁体的承载能力。
3. 曲线桥和斜拉桥:该工法适用于曲线桥和斜拉桥等特殊形式的拱桥系梁,通过调整系杆的长度和角度来适应不同的桥梁形态。
四、工艺原理系杆拱桥系梁施工工法的工艺原理主要包括施工工法与实际工程的联系以及采取的技术措施:1. 系杆张拉:在施工前,预先设置好系杆的位置和长度。
施工时根据具体要求进行系杆张拉,以达到梁体的定位和支撑作用。
2. 拱脚制作:在系杆张拉完成后,进行拱脚的制作。
拱脚是支撑梁体的重要部分,需要经过精细设计和加工,以确保其承载能力和稳定性。
3. 梁体安装:在拱脚制作完成后,将梁体安装在拱脚上,并通过系杆的相应调整来满足施工要求。
中承式系杆拱桥施工工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!中承式系杆拱桥的施工工艺流程详解中承式系杆拱桥,以其独特的结构形式和美学设计,成为了现代桥梁建筑中的一种重要类型。
钢管混凝土系杆拱桥施工一、施工筹办,做好防水,防止雨季浸泡。
在立杆底部铺设垫层和安放底座,垫层可采用厚度≥20cm 的混凝土或厚度≮10cm的钢筋混凝土或厚度≮5cm的木板。
支架使用前须全程预压,不克不及以一孔预压取得的经验数据推概全桥。
静压5d 〔120h〕以上及到达沉降不变状态2d〔48h〕以上,沉降不变尺度:24h沉降不超过1mm.以激光照准和精密测标组成定位系统;监测工程为拱肋的线形变化、拱脚位移和拱脚沉降。
在每节拱肋端头设置固定的测量控制点,控制点设在拱肋中线位置。
施工放样及查抄都采用全站仪进行,每架设一节段拱肋,对全部控制点都要进行不雅测。
此外,对拱座的偏位进行不雅测。
钢管拱对温度,出格是日照影响非常敏感。
为了减少温度和日照对线形控制的影响,标高的测量包罗合拢时间都安排在凌晨。
二施工方法〔1〕拱圈施工采用在工地加工厂进行弯制成拱肋单元,再拼装成拱肋,由缆索起吊安装成形。
钢管混凝土浇筑采用泵送顶升法工艺,由拱脚向拱顶对称均衡浇筑。
钢管混凝土劲性骨架作为外包拱圈混凝土施工的立模支架,外包拱箱混凝土分环分段对称、均衡施工,拱脚部份的箱肋顶、底板逐渐加厚成实体。
〔2〕拱肋施工拱肋钢管采用定购的无缝钢管,拱肋钢管的弯制、加工以及吊段的形成在工地加工厂进行,拱肋吊段的总拼场地安插在桥台化工厂端,要求与桥台在同一高程上,总拼场地长度要求超过100m,宽度不小于80m。
拱肋骨架加工采用计入了预拱度的拱肋放样坐标。
预拱度在拱顶按设计总值下样,再以挠度曲线的规律分配至各节点上。
拱肋各弦杆加工后各节点中心位置均能接近设计位置,其误差值应小于5mm。
拱肋按节施工后,再总拼装成三段,由缆吊起吊安装成形。
边拱肋段吊装后由索扣、拱铰形成受力平衡体系。
中间拱肋段就位时,由索扣调整整个拱肋的预拱度值及线形。
拱肋加工工艺流程:钢管弯制→单片拼焊→拱肋组焊→分单元运输→现场吊装。
①下料下料前对管材、板材和型材的形状进行查抄,按工艺文件的要求放样和号料:包管放样和号料的精度符合尺度的要求。
3.3.1.8钢管混凝土系杆拱桥施工3.3.1.8.1施工方案本标段共5孔96米跨钢管混凝土系杆拱桥,拱肋为平行拱肋,拱肋采用悬链线,失跨比f/l=1/5,悬链线系数m=1.167,横截面为哑铃形钢管混凝土,钢管外径为1.0m。
结构布置采用刚性系梁刚性拱,系梁截面为单箱三室截面,梁宽17.1m、梁高2.5m。
吊杆为交叉斜吊杆,吊杆间距为8m,吊杆由127根φ7平行钢丝束组成。
钢管混凝土系杆拱桥上部结构施工根据桥位不同的地形条件选择采用不同的施工方案。
对于桥下无通车、通航要求的桥位或虽有通国通航要求但可进行局部改移后搭设施工支架的桥位,考虑采用“先梁后拱”的施工方案,即搭设支架施工拱座及系梁,然后再在系梁之上拼装钢管拱肋,竖向转体合龙,拱肋合龙后灌注钢管内混凝土,混凝土达到强度后安装并张拉吊杆。
对于桥下有通车、通航要求,无法进行改移,不能搭设施工支架的桥位,考虑采用“先拱后梁”的施工方案,即先在墩旁搭设支架浇筑系梁端部及拱脚,然后利用缆索分段吊装钢管拱肋,钢管拱肋合龙后灌注钢管内混凝土,混凝土达到强度后利用挂篮分段浇筑系梁,逐段安装吊装,直至系梁合龙。
3.3.1.8.2施工工艺1)先梁后拱法施工(1)施工步骤钢管混凝土系杆拱桥施工主要步骤如下图所示。
插入“凝土系杆拱桥施工步骤图”先梁(2)支架现浇系梁A)工艺流程见支架现浇系梁工艺流程图支架现浇系梁工艺流程图B)支架设计及安装支架采用墩梁式支架,支墩采用八三式军用墩,便梁采用贝雷梁,考虑拱脚处为实心截面,梁体重量较大,支架跨度取得较小。
支架结构应具有足够的强度、刚度和稳定性;对支架的承载力及局部稳定性和整体稳定性必须进行检算。
支架设计检算应考虑以下荷载:梁体、模板、支架的重量;施工荷载;风荷载;水中施工还应考虑流水侧压力。
支架杆件应力安全系数应大于1.3,稳定性安全系数应大于1.5。
支架基础必须具有足够承载力,不得出现不均匀沉降,本支架临时支墩基础采用桩基础,桩基数量及长度根据地质条件计算确定。

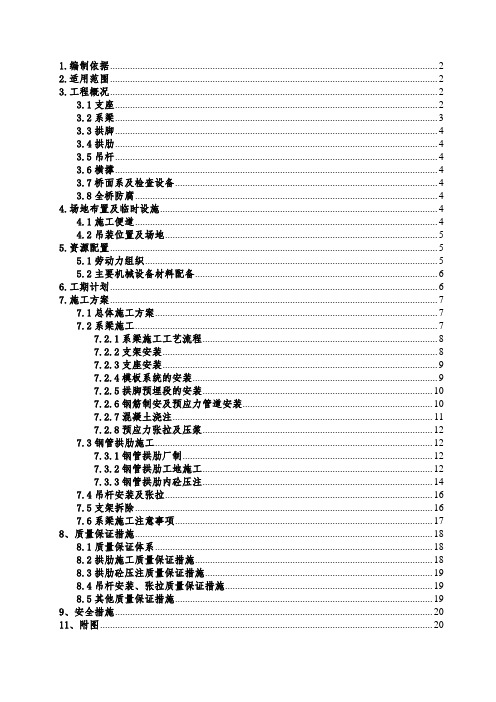

1.编制依据 (2)2.适用范围 (2)3.工程概况 (2)3.1支座 (2)3.2系梁 (3)3.3拱脚 (4)3.4拱肋 (4)3.5吊杆 (4)3.6横撑 (4)3.7桥面系及检查设备 (4)3.8全桥防腐 (4)4.场地布置及临时设施 (4)4.1施工便道 (4)4.2吊装位置及场地 (5)5.资源配置 (5)5.1劳动力组织 (5)5.2主要机械设备材料配备 (6)6.工期计划 (6)7.施工方案 (7)7.1总体施工方案 (7)7.2系梁施工 (7)7.2.1系梁施工工艺流程 (8)7.2.2支架安装 (8)7.2.3支座安装 (9)7.2.4模板系统的安装 (9)7.2.5拱脚预埋段的安装 (10)7.2.6钢筋制安及预应力管道安装 (10)7.2.7混凝土浇注 (11)7.2.8预应力张拉及压浆 (12)7.3钢管拱肋施工 (12)7.3.1钢管拱肋厂制 (12)7.3.2钢管拱肋工地施工 (12)7.3.3钢管拱肋内砼压注 (14)7.4吊杆安装及张拉 (16)7.5支架拆除 (16)7.6系梁施工注意事项 (17)8、质量保证措施 (18)8.1质量保证体系 (18)8.2拱肋施工质量保证措施 (18)8.3拱肋砼压注质量保证措施 (19)8.4吊杆安装、张拉质量保证措施 (19)8.5其他质量保证措施 (19)9、安全措施 (20)11、附图 (20)***至***增建第二双线工程跨***国道特大桥1-64m系杆拱施工方案1.编制依据(1)***至***增建第二双线工程跨***国道特大桥施工图《***施(特)桥6-12-Ⅰ-0133》及《***施(特)桥6-12-II-01~08》;(2)《客货共线铁路桥涵工程施工技术指南》TZ203-2008;(3)《铁路钢桥制造规范》TB10212-99;(4)《铁路桥梁钢结构设计规范》TB1002.2-2005;(5)《铁路砼工程施工技术指南》TZ210-2005;(6)《铁路桥涵工程施工安全技术规程》T10303-2009;(7)***公司***铁路指导性施工组织设计;(6)现场调查所获得相关资料。
80m下承式钢管混凝土系杆拱桥支架法拼装拱肋施工技术中铁十局济南公司济南项目部黄*1工程概况主桥所跨越河流属三级航道,来往船只较多,桥梁施工时不得长时间封航。
因此,支架搭设拟分成通航孔和非通航孔设置。
通航孔净宽19m。
主桥采用80m钢管混凝土系杆拱结构,主桥纵向由拱肋、系杆并缀以吊杆,构成主要受力体系,为刚性系杆刚性拱结构。
横向通过风撑、横梁和系杆将两片拱肋连城整体,并通过搁置在横梁上的桥面板及现浇层构成桥面行车系。
拱肋为本桥的主要受力构件,拱轴线为二次抛物线,计算跨径L=80m,计算矢高16m,矢跨比1/5。
拱肋断面为哑铃型钢管混凝土,截面宽度0.75m,高度1.8m,宽度和高度沿拱轴线始终不变,拱肋上下弦管(Q345qC)直径均为750mm,壁厚16mm。
通过两块缀板连接,坚缀板厚度为16mm,拱肋全断面填充C40微膨胀混凝土。
系杆作为纵向连接拱肋的主要受拉构件,为预应力混凝土箱型截面。
系杆截面宽度1.2m,高度1.8m,系杆为矩形空箱断面,在系杆端头变为加高实心截面,系杆预应力钢束张拉须结合施工分批进行。
吊杆将桥面系重量传递给拱肋,本桥采用拉索结构。
拉索外圆钢管Φ309×16mm,钢管上端焊接于拱肋下弦管下缘,钢管下端焊接于系杆顶面预埋钢板上,可以承受一定的压力。
拉索内穿集束钢丝,承受拉力。
吊杆下端为固定端,锚固于系杆内,上端为张拉端。
风撑连接两片拱肋,使其协同受力,并保持拱肋稳定。
每道风撑由两根Φ500×10m钢管及多根Φ273×10mm腹杆组成,风撑所有钢管均不灌注混凝土。
全桥共设5道风撑。
全桥横梁分为中横梁和端横梁。
中横梁为工字型实心截面,端横梁为空心截面(与系杆交接处变为实心截面)。
所有横梁顶面在行车道部分设双向2%横坡,以利用其上桥面板及铺装直接形成双向横坡,横梁底面水平。
横梁均为预应力构件,横梁长度为17m,中横梁于系杆平面相交,每根中横梁由两根吊杆支承。
装配式系杆拱桥先钢拱后预制梁无支架安装施工工法装配式系杆拱桥先钢拱后预制梁无支架安装施工工法一、前言装配式系杆拱桥先钢拱后预制梁无支架安装施工工法是一种高效、快速、安全的桥梁施工工法。
采用这种工法可以减少工期, 提高施工质量, 并降低施工成本。
二、工法特点装配式系杆拱桥先钢拱后预制梁无支架安装施工工法的特点如下:1. 使用钢拱作为临时支承,提供临时的桥梁结构,使施工过程中无需使用支架,可以节约时间和成本。
2. 充分利用了预制梁的优势,减少了现场浇筑混凝土的工作,提高了施工速度。
3. 采用系杆结构来保持拱桥的稳定性和刚度,提高了桥梁的整体性能。
4. 采用装配式施工方法,使得施工过程更加方便、快捷、安全。
三、适应范围装配式系杆拱桥先钢拱后预制梁无支架安装施工工法适用于跨度较大,形状较复杂的桥梁,特别适用于城市中心区域等空间狭小的地方,能够满足临时通行和施工期间的各种要求。
四、工艺原理装配式系杆拱桥先钢拱后预制梁无支架安装施工工法的工艺原理主要是通过先搭建钢拱临时支承,在其上方安装预制梁,通过系杆将拱桥固定在钢拱上,最后拆除钢拱完成施工。
这种工艺原理可以保证桥梁安全、稳定,并能够提高施工效率。
五、施工工艺施工工艺主要分为以下几个阶段:1. 钢拱搭建:首先在桥梁位置搭建钢拱临时支承,确保支承稳固。
2. 预制梁安装:在钢拱上方依次安装预制梁,通过系杆将预制梁固定在钢拱上。
3. 系杆安装:根据设计要求,安装系杆,调整系杆张力,保证拱桥整体稳定。
4. 拆除钢拱:当预制梁固定完毕后,拆除钢拱,桥梁正式完成。
六、劳动组织劳动组织包括人员配备、施工班组的组织、工作任务分配等。
施工过程中需要有专业的施工人员、钢结构搭建队伍、预制梁安装人员等。
七、机具设备机具设备包括搭建钢拱所需的起重机械、钢拱组装设备、预制梁起吊设备等。
这些设备要满足施工需求,并保证施工过程的安全性和高效性。
八、质量控制质量控制主要包括材料质量的控制、构件安装的检验和验收等。
大跨径钢管砼系杆拱桥整体顶升施工工法大跨径钢管砼系杆拱桥整体顶升施工工法是一种用于桥梁建设的先进施工技术,具有较广泛的适用范围。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。
一、前言大跨径钢管砼系杆拱桥是一种应力分布均匀、刚度和强度良好的桥梁结构形式。
为了实现桥梁的整体顶升施工,大跨径钢管砼系杆拱桥整体顶升施工工法应运而生。
该工法具有高效、安全、节约的特点,适用于各类大跨径钢管砼系杆拱桥的施工。
二、工法特点大跨径钢管砼系杆拱桥整体顶升施工工法的特点主要包括以下几点:1. 高效:整体顶升施工可以实现桥梁的快速建设,大大缩短了工期。
2. 安全:采用专业的施工设备和技术措施,确保顶升过程安全可靠。
3. 节约:工法利用现有的桥墩或临时支撑进行顶升,避免了重复施工和资源浪费。
三、适应范围大跨径钢管砼系杆拱桥整体顶升施工工法适用于各类跨径较大、荷载较重的桥梁工程,能够满足桥梁建设的需求。
特别适用于需要通过水路交通的地区,能够减少对水道的影响。
四、工艺原理大跨径钢管砼系杆拱桥整体顶升施工工法基于内力平衡和结构优化原理,通过施工工法与实际工程之间的联系,采取技术措施来保证施工的理论依据和实际应用。
通过合理安排施工顺序、控制顶升速度和应力分布等,确保施工过程中的稳定性和安全性。
五、施工工艺大跨径钢管砼系杆拱桥整体顶升施工工法包括以下几个施工阶段:1. 前期准备工作:确定施工方案、制定施工计划,检查和维修拱桥的现状,做好施工基础的准备工作。
2. 施工准备:安装施工所需的钢支撑架和顶升设备,并进行相关测试和调试。
3. 钢管制作和安装:制作钢管并进行现场焊接,安装完成之后进行检测和调整。
4. 砼浇筑: 在钢管内浇筑预制砼,保证钢管和砼之间的紧密连接。
5. 整体顶升:使用顶升设备进行整体顶升,通过控制顶升速度和应力分布,保证整体顶升过程稳定可靠。
滁河大桥钢筋混凝土系杆拱预制安装施工工艺摘要:沿江开发高等级公路(南京江北段)滁河大桥主桥采用钢筋混凝土系杆拱结构,采用预制、安装的施工工艺,本文较详细的介绍了滁河大桥系杆拱预制安装的施工工艺,供类似桥梁施工借鉴。
关键词:钢筋混凝土系杆拱预制安装施工工艺1 工程概况沿江开发高等级公路(南京江北段)工程地处江苏省南京市六合区,滁河大桥是该高等级公路上的一座重要桥梁。
全桥分主桥和两侧引桥,引桥为30m预应力混凝土箱梁,主桥为钢筋混凝土系杆拱桥,全桥孔跨布置为10×30+72+11×30m,全长709米。
滁河为长江支流,V级航道,过往船只较多,河面宽度70~200m,水深2~8m,水位受季节及长江潮汐影响,水位最高8.7m,最低2.5m,主桥与航道斜交,夹角约18°。
图1-1桥型布置图主桥采用72m(计算跨径70m)单跨预应力混凝土系杆拱,为下承式刚性系杆刚性拱,拱轴线为二次抛物线;矢跨比1/5,矢高14m;工字形肋,高1.4m,宽1.0m;系杆为箱型截面,高1.8m,宽1.0m;每片拱片设间距为5m的吊杆13根,采用7-55柔性吊杆,上端固结于闭合性拱肋,下端对应于系梁中轴线和每根中横梁端固结,横梁间铺设行车道板做成桥面;双幅桥,单幅宽16m,每幅桥由两个拱片组成,拱片间设4道风撑联接;桥面系及所承受的活载通过中横梁传给吊杆,然后通过吊杆传递给拱肋和系杆,通过对系梁、横梁、吊杆三维多次分批预应力张拉,逐步完成受力体系的转换,成为无水平推力的刚性拱桥。
系杆拱桥具有受力合理、跨越能力大、用材经济、施工方便、造型美观、维护费用少等突出优点在我国得到迅速发展,主要应用于江南水乡河网地区及西南地区山涧、河谷地带。
2 施工方案比选系杆拱桥的施工方法主要分为支架现浇法、预制拼装法和转体施工法等。
支架现浇法根据使用支架的材料不同可分为满堂钢管支架、贝雷片桁架支架及军用梁支架法;预制拼装法主要分为有支架法、少支架法和无支架法,无支架法即是缆索吊装法。
某系杆拱桥施工工艺一、工程概况中孔刚性系杆拱计算跨径L=42m,矢高f=7.0m,跨比D=1/6,拱轴线为二次抛物线型。
系梁采用工字型截面,高1.4m,翼宽0.8m,翼厚0.25,肋厚0.3,在与吊杆处渐变为宽0.8m,高1.4的矩形截面,至拱脚段渐变为高1.95的矩形截面;拱肋采用工字型截面,高1.3m,翼宽0.8m,翼厚0.25,肋厚0.4,在1/3跨处渐变为宽0.8m,高1.3的矩形截面;吊杆采用48φs5高强碳素钢丝,吊杆间距4.2m,全桥计2×9根吊杆,采用直径为245mm圆形截面,对应吊杆处设置横梁,行车道板搁置在横梁上。
二、中孔主要施工步骤及主要技术措施㈠、施打支架桩基,搭设系梁和横梁支架,预留通航孔,绑扎系梁、拱脚和端横梁钢筋,立模浇筑系梁、拱脚和端横梁砼。
1、支架基础处理:a、系杆支架基础:中孔桥跨位于水中,分三跨布置,中跨的支墩下采用6根15m长φ273钢管桩,壁厚7mm,搭设的临时承台,钢管桩的入土深度根据计算确定,承载力可根据贯入度开展双控,承台采用钢结构承台,上面用一组双层三排贝雷作支墩,支墩上安放砂筒;两边跨采用长10m的圆木桩,木桩上搁置18cm*20cm的木枋。
b、横梁支架基础:对于中跨横梁下,在系杆的临时支架内插6根φ273的钢管桩,桩顶钢结构布置形式同系杆支架;边跨横梁下采用6根长10m的圆木桩。
2、支架搭设:根据结构计算,中跨每个系梁下采用单层3排27m桁构式贝雷纵梁,上下配加强弦杆,在贝雷纵梁上横向间距75CM铺一层20CM*18CM木方、纵向铺一层10CM*10CM的木枋及槽钢,在系梁下部吊杆的锚具孔附近的20*18CM木枋旁各放一根15CM*18CM间距50CM前后的小木枋,并垫到20CM高,在系梁浇筑后将小木枋抽出,以保证吊杆的锚具孔有一定的操作宽度,系梁支架预放贝雷梁弹性变形的预拱值。
横梁支架亦用3排贝雷片纵梁,上下配加强弦杆,并跟系梁下的贝雷纵梁用支撑架连接,在横梁下的贝雷纵梁上铺I20工字钢并垫平于系梁底模下口……边跨采用φ48钢管,纵向立杆间距为75cm,横向间距60cm,立杆的下端支承在木枋上。
3、通航孔预留:搭支架时,按设计规定预留通航孔,其宽度、净高应满足规定。
并在通航孔两侧各施打φ60cm 钢管桩2根。
考虑桥梁梁底设计高程,结合支架搭设的高度,船只通过该桥位时需限定通航等级,以确保支架安全。
4、系梁、端横梁、拱脚段模板制安,钢筋制安,钢绞线编束及穿束,预埋件安放。
a、为保证系梁砼内实外光,系梁底模、侧模采用优质竹胶板制作,对销螺栓固定模板,模板强度及刚度应满足规定,系梁端模采用木模,拟加工制作一套系杆模板,分段制作,模板接缝夹海绵条,确保接缝严密,不漏浆。
端横梁模板亦采用优质竹胶板制作,木方、槽钢作加劲肋。
b、在支架上铺设系杆底模,根据设计图纸,系梁预拱度根据设计规定按2.5cm计,施工预拱度按二次抛物线分配。
另外,对支架采用等荷载砂袋预压系杆底模,一地方消除因节点销子产生的非弹性变形,另一地方考虑到支架的变形主要是由贝雷架的弹性变形所产生的,弹性变形的数值可根据在陆上搭设同等跨度的3排贝雷梁,采用系梁荷载下的变形量,铺设系梁底模时,需将此变形量按二次抛物线分段考虑在内,预压后需测量每一控制点处高程是否与设计相符。
c、钢筋在现场绑扎焊接成型,其焊接与绑扎接头应符合规范及设计规定。
钢绞线每隔50—60cm,用铅丝绑扎成束,焊好管道定位筋,穿入波纹管,先立一侧模板,然后穿钢绞线束,再立一侧模板,安放系梁及横梁锚垫板及横梁的波纹管,最后立端模,为防止漏浆,在侧模与底模交界处夹海绵条,以防漏浆。
d、施工过程中注意安放好以下预埋件:①系梁、横梁张拉端锚垫板;②在系梁预应力束管道沿轴线等间距布设3-4处排浆孔;③吊杆固定端锚垫板及下导管,焊接在系梁钢筋并且锚固在模板上,在浇筑砼的前后分别对其平面位置及垂直度精确测量。
④中横梁的钢筋预埋件、波纹管、锚垫板等。
⑤钢筋绑扎发生打架时,遵循普通钢筋让预应力钢筋、小钢筋让大钢筋的原则。
E、系梁及端横梁的浇筑工艺首先浇筑系梁砼,然后浇筑端横梁砼,为保证系梁砼的密实,用插入式振捣器振捣。
在系梁及端横梁拆模后,在对应的中横梁位置打毛处理系梁。
砼浇筑采用整片灌注,斜向分层,纵向分段,由两端对称向中间开展,分段长度控制在4-6m,分层厚度不超过30cm,基本上分4层浇筑,采用附着式振动器和插入式振动器联合振捣,灌注连续均匀开展,砼运输采用HB-30型输送泵运输。
因系梁断面高而狭,配筋密,预埋件及波纹管纵横交错,根据在以往工程施工中的经验,采用级配连续的中小子,同时在砼中加入具有缓凝、保坍、减水和高增强性能的多功能复合外加剂(JM—Ⅱ型)(掺量为水泥用量的 1.1%),在满足砼坍落度的同时,又可确保砼强度。
在系梁或端横梁砼初凝后,用单筒卷扬机将预应力钢绞线束前后拖拉数次,以防止沿波纹管渗入的砂浆粘住钢绞线束。
并用蛇皮布将外露的钢绞线包裹起来直至锚板口,以防雨水进入波纹管内及钢绞线锈蚀。
f、砼浇筑过程中,应做好以下工作:①、浇筑对称均衡开展,同时在支架基础上设观测点,随时监测支架沉降情况。
②、派专人跟踪观察模板及支架变形情况。
③、拱脚处配筋特密,因此在梁端拱脚处设计专门的细石混凝土配合比,除附着式振动器和插入式振动器振捣外,同时采用钳式振动器加强振捣,确保砼密实;④、拱脚、吊杆处预埋件采用定位措施,将其牢固地与钢筋连接在一起,防止浇筑过程中发生位移。
㈡、系梁第一批预应力束张拉:根据设计规定,待系梁砼强度达到设计强度90%时,张拉系梁N1、N2钢束,张拉控制应力为σk=0.75Ryb,采用两台YCW-250型千斤顶,配套油泵ZB4/500,两端张拉,张拉以张拉力和伸长值双控控制,现实伸长值与理论伸长值差值控制在±6%以内。
系梁锚具为夹片式自锚型锚具,根据《公路桥梁涵施工技术规范》(JTJ041-2000)预应力束张拉程序为:0—→初应力—→σcon(持荷2min 锚固)。
预应力束张拉顺序按设计规定,OVM锚张拉工艺如下:a、千斤顶与配件装置顺序:安装工作锚板—→夹片—→限位板—→千斤顶—→工具锚—→工具锚夹片b、施加预应力:向千斤顶张拉缸加油压至设计油压值—→测量伸长量—→做好张拉记录。
c、锚固:打开高压油泵截止阀,张拉油压缓慢降至零—→活塞回程。
d、压浆:卸下工具锚、千斤顶、限位板—→切除多余钢绞线—→封锚—→灌浆。
㈢、张拉端横梁第一批预应力束:按设计图纸规定张拉端横梁底层边上2根N2预应力钢束,张拉控制应力为σk=0.75Ryb,用两台YCW—150型千斤顶(配套油泵ZB4/500)开展预应力施工,张拉工艺同系梁。
㈣、拱肋支架搭设,拱肋、风撑模板制安,钢筋制安。
A、拱肋安装支架搭设:在拱肋下部搭设支架,考虑到拱肋砼的浇筑以及吊杆张拉的操作面等的施工,拟采用钢管搭支架,在拱肋节段拼装点下部用钢管脚手搭设支架,主杆间距为60CM.精确放出支架平面位置,同时不能妨碍吊杆施工,支架高度和高程按拱肋下缘座标准确放出,并按设计规定预加2cm预拱度,为加强拱肋支架的稳定性,在支架的外侧采用缆风绳加以固定。
支架搭设完毕后,在支架顶上放出拱肋中心线。
B、浇筑拱肋、风撑砼:首先浇筑拱肋砼,然后浇筑风撑砼,为保证砼的密实,用插入式振捣器振捣。
砼浇筑采用整片灌注,斜向分层,纵向分段,由两端对称向中间开展,分段长度控制在4-6m,分层厚度不超过30cm,基本上分4层浇筑,每浇筑完一段砼后,将拱肋顶部用开展竹胶板封盖,采用插入式振动器振捣,灌注连续均匀开展,砼运输采用HB-30型输送泵运输。
(五)、吊杆安装,拱肋落架,形成luo拱结构,砼构件参加受力,吊杆初张拉。
1、吊杆安装,拱肋落架安装吊杆钢套管,并与拱肋、系梁的预埋钢板焊接。
在拱肋、风撑砼达到设计规定的强度后,拆除支撑拱肋的上部小横杆,将拱肋形成luo拱结构。
并在吊杆钢套管内灌注50#细石砼。
2、吊杆φs5高强钢丝下料编束,冷镦穿束。
a、钢丝下料编束,冷镦穿束。
用调直机一次完成开盘、调直及下料工作,下料在一定的拉力下开展,钢丝束用LD20k型液压冷镦机下料,在同束钢丝中,下料长度相对差值严格控制在±2mm以内,每根吊杆钢丝下料长度按以下公式计算:L=1+2h+2δ-0.5(H-H1)-△L-c其中:1——吊杆的孔道长度;h——锚杯底部厚度或锚板厚度;δ——钢丝镦头留量H——锚杯高度H1——螺母厚度△L——钢丝束张拉伸长值C——张拉时构件砼的弹性压缩值编束在平整的场地上开展,每束按规定的根数排列理顺,每隔1-1.5m安放梳子板,分别将钢丝嵌入梳子板内,然后用铅丝按序编织成帘片,每束每隔1-1.5m安放一只外径与束内径相同的短钢管,将钢丝合拢捆扎成束。
b、穿束冷镦首先采用LD20k型液压冷镦机开展冷镦,镦头应园整不歪斜,并取镦头总数的3%作抗拉试验,试镦通过后正式镦头,镦头油压取镦头器的额定油压,为保证镦头不歪斜,被镦的钢丝端面应与母材垂直,镦头的偏心度不超过1mm.先在场地上将逐根穿入改进的DM5A锚具孔内(卸去锚圈)的钢丝冷镦后,将编束的钢丝束由吊杆上端放入吊杆钢管内,在系杆下端拧好锚圈。
3、吊杆初张拉:吊杆张拉是成桥最关键的工序,吊杆张拉必须严格按设计规定的张拉力和规定顺序,用两台YCW —150型千斤顶(配工具拉杆及撑脚)张拉一片拱肋吊杆对应钢束,采用先跨中后两侧的顺序,吊杆张拉组装见图五。
每根吊杆张拉都遵循以下程序:0—→初应力—→σi1(持荷载2min锚固),σi1为每根吊杆第一次张拉控制应力,按设计规定取定,张拉以双控制,并注意做好张拉记录。
4、张拉过程中应做好以下工作:a、确保工具螺杆在A端锚杯内拧入牙数在10牙以上。
b、调整千斤顶撑脚,将其垫实垫稳,保证千斤顶的中心与钢丝束中心在同一轴线上。
c、分级加载,每级2Mpa.d、跟踪测量系杆上拱值、水平位移及拱肋的高程变化。
确保端部锚垫板水平,并与吊杆轴线垂直。
(六)、中横梁模板制安,钢筋制安,钢绞线编束及穿束,预埋件安放,并现浇砼。
在已拱设好的横梁支架上铺设中横梁底模,开展钢筋的制作安装,同时安放好预埋件,然后浇筑砼。
(七)、张拉剩余端横梁及中横梁预应力筋按设计图纸规定张拉剩余端横梁预应力钢束及中横梁预应力钢束,张拉控制应力为σk=0.75Ryb,用两台YCW—150型千斤顶(配套油泵ZB4/500)开展预应力施工,张拉工艺同系梁。
在横梁所有预应力钢束张拉完成后,采用浮吊安装近系梁的每侧各2块行车道板。
(八)、拆除临时支架。
(九)、张拉系杆的第二批预应力束并压浆、封锚。
用YCW—250型千斤顶开展系杆第二批预应力束张拉,张拉钢束及张拉顺序按设计规定,具体程序同第一批钢束张拉。
