电气工程中220kV变电站的管理剖析电气工程中的变电站是电力系统中的重要组成部分，它承担着将输送到变电站的高压电能转变为合适电压送到用户端的重要任务。
220kV变电站作为电力系统中的重要节点，管理工作显得尤为重要。
本文将对220kV变电站的管理进行剖析，从人员管理、设备管理、安全管理和应急管理等方面进行全面的分析。
一、人员管理在220kV变电站的管理中，人员管理是最为重要的一环。
合理的人员配置和良好的管理制度可以有效地保障变电站的运行。
变电站应该有经验丰富、技术过硬的运维人员，他们需要具备丰富的操作经验和出色的技术水平，能够准确快速地处理各种突发情况，保障变电站的正常运行。
变电站还需要有一支高效的管理团队，他们需要具备良好的沟通能力和协调能力，能够有效地统筹安排各项工作，确保变电站的日常管理工作有序进行。
而在人员培训方面，变电站也应该定期进行各类技能培训和安全知识教育，提高全员的综合素质，保障人员的安全生产意识和技术水平。
二、设备管理设备管理是变电站管理中的重要一环。
220kV变电站的设备种类繁多，包括变压器、断路器、隔离开关等，这些设备的正常运行对于变电站的安全运行至关重要。
变电站需要建立完善的设备档案和台账，定期进行设备的巡视检查和维护保养，确保设备的正常运行。
对于设备的老化和损坏，变电站需要及时进行更换和维修，确保设备的安全可靠。
变电站还需要定期进行设备的技术检测和检修，提前发现设备存在的隐患和故障，避免设备事故对变电站的影响。
三、安全管理在220kV变电站的管理中，安全管理是最为重要的一环。
变电站作为电力系统中的重要节点，一旦发生安全事故将可能造成严重的后果。
变电站需要建立完善的安全管理制度，切实加强安全生产工作。
变电站需要加强对各项安全规章制度的宣传和教育，提高全员安全意识，确保全员严格遵守安全操作规程。
变电站需要建立健全的安全检查机制，定期进行安全检查和隐患排查，及时消除各类安全隐患。
电气工程中220kV变电站的管理剖析
电气工程中，220kV变电站是电力系统的重要组成部分，其管理对于电力系统的稳定运行和电力供应的正常供应起着重要作用。
本文将从变电站的日常运行管理、设备维护管理以及保安管理三个方面进行剖析。
220kV变电站的日常运行管理是保证电力系统正常运行的基础。
变电站需要根据电力负荷的变化合理调整运行方式，确保电力供应的稳定。
变电站需要进行全面的运行监测，及时发现各种异常情况并采取相应措施进行处理。
变电站还需要与上级电力系统保持良好的沟通和协调，及时传递相关信息并参与系统调度，确保电力系统运行的协调与安全。
设备维护管理是保证220kV变电站设备正常运行的关键。
变电站中涉及到的设备种类繁多，包括变压器、断路器、隔离开关等，这些设备需要定期进行巡视、维护和检修，以确保其性能和使用寿命。
变电站还需要建立设备维护档案，对设备的使用情况进行全面记录，以便于后期的管理和维护。
保安管理是保障变电站运行安全的重要环节。
变电站处于电力系统的中枢位置，涉及到重要的电力设备，因此需要采取严格的保安措施，防止各种非法入侵和事故发生。
包括加强对变电站周边区域的巡逻和安全检查，尤其是对于变电站的围墙、门禁系统等进行定期检修和维护，确保设施的完好性。
还需对变电站内的工作人员进行相关培训，提高其安全意识和应急处理能力，以应对各种突发情况。
220kV变电站运行接线方式与调度运行探究220千伏变电站作为电网的重要组成部分，其运行接线方式和调度运行十分关键。
本文将从运行接线方式和调度运行两个角度进行探究。
一、运行接线方式变电站的运行接线方式决定了其进出线和电源的联络方式，是变电站运行的关键措施之一。
1.单联开关接线方式单联开关接线方式是将进出线直接与主变联接，由开/关相互分离实现的。
该方式接线简单，但可靠性较差，一旦开关失灵，就会对电网产生重大影响。
双联开关接线方式是在单联开关接线方式的基础上增加了进出线联络开关，形成双开关分合运行的联络方式。
这种方式可实现可靠性高、系统电压调节方便等优点。
3.环网接线方式环网接线方式是将进出线直接相连，形成一个环状回路，各开关均为主开关。
该方式具有环路灵活、调节灵活等优点，但系统中电压和电流均呈环状分布，出现故障时影响面积较大。
4.单母线集中供电接线方式单母线集中供电接线方式是母线不间断地沿变电站馈电自供电，该方式下母线主开关的供电断电都要同时切断进出线。
该方式具有简单、故障面积小等优点，但可靠性较差，且对电压调整要求高。
以上四种运行接线方式都各有利弊，应该结合系统的实际情况进行选择和应用。
二、调度运行调度运行是变电站正常运行的核心部分，一般包括三个方面：电压控制、有功调节和无功补偿。
1.电压控制电压控制是调节220千伏变电站的电压稳定度，确保电网电压的稳定和安全运行。
为保证电网电压的稳定，调度员通过控制主变的励磁电流和切换电容器等措施进行电压调节。
在实际运行中，还需要注意主变运行和发电机组的协作，保障电压的稳定。
2.有功调节有功调节是指通过调节主变励磁电流的大小，来控制电网的有功功率。
主变离散操控具有更稳定的性能，但复杂度更高；离散控制则相对繁琐，但优点在于实现简单、调节灵活。
为了达到最优化的效果，还应该结合电池组和经济性等因素进行考虑。
3.无功补偿无功补偿是调节电网无功功率的重要手段，通过控制静态（容性）补偿装置，对电网进行无功调节和控制。

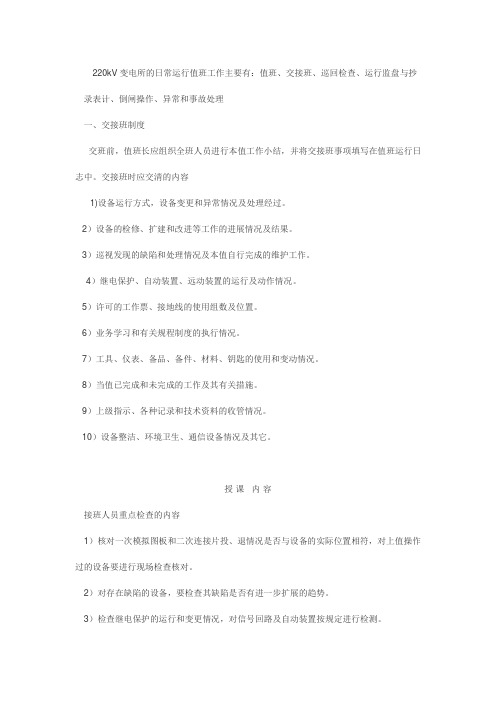

220kV变电所的日常运行值班工作主要有：值班、交接班、巡回检查、运行监盘与抄录表计、倒闸操作、异常和事故处理一、交接班制度交班前，值班长应组织全班人员进行本值工作小结，并将交接班事项填写在值班运行日志中。
交接班时应交清的内容1)设备运行方式，设备变更和异常情况及处理经过。
2）设备的检修、扩建和改进等工作的进展情况及结果。
3）巡视发现的缺陷和处理情况及本值自行完成的维护工作。
4）继电保护、自动装置、远动装置的运行及动作情况。
5）许可的工作票、接地线的使用组数及位置。
6）业务学习和有关规程制度的执行情况。
7）工具、仪表、备品、备件、材料、钥匙的使用和变动情况。
8）当值已完成和未完成的工作及其有关措施。
9）上级指示、各种记录和技术资料的收管情况。
10）设备整洁、环境卫生、通信设备情况及其它。
授课内容接班人员重点检查的内容1）核对一次模拟图板和二次连接片投、退情况是否与设备的实际位置相符，对上值操作过的设备要进行现场检查核对。
2）对存在缺陷的设备，要检查其缺陷是否有进一步扩展的趋势。
3）检查继电保护的运行和变更情况，对信号回路及自动装置按规定进行检测。
4）了解设备的检修情况，检查设备上的临时安全措施是否完整。
5）了解直流系统运行方式及蓄电池充、放电情况。
6）审查各种记录、图表、技术资料以及工具（包括安全工具）、仪器仪表、备品备件应完整。
7）检查设备及环境卫生。
8）检查寝室及备餐间等辅助设施。
交班值班长按交接班内容向接班人员交待情况，接班人员在交班人员陪同下进行重点检查，交班值班长或指定人员负责监盘。
实现微机管理的变电所，在交接班时，应当面打印出当班的运行工作记录，接班人员应认真核对值班记录与交班内容是否相符。
运行工作记录簿的签名栏，应由交接双方值班长或值班长指定的人员签名交班由值班长主持，当值班长不在时，由主值班员主持。
交接班时必须严肃认真，着装整洁，精神集中，交接班做到“五清”、“四交接”，五清即看清、讲清、问清、查清、点清；四交接即站队交接、图版交接、现场交接、实物交接。
研析220kV变电运行现状以及改进方法一、引言随着电力需求的不断增长，变电站作为电力系统中的重要环节，承担着电能的转换、分配和调节功能。
在电力系统中，220kV变电站作为连接220kV母线和110kV配电线路的桥梁，扮演着关键的角色。
对220kV变电运行现状进行研析，并提出相应的改进方法，对于提高电力系统的安全稳定运行具有重要意义。
二、220kV变电运行现状分析1. 设备老化严重由于220kV变电站设备长时间运行，部分设备已经老化，存在一定的安全隐患。
老化设备容易出现故障，对系统运行产生不利影响。
2. 运行监测手段欠缺目前，220kV变电站的运行监测手段相对薄弱，缺乏精准的监测手段。
一旦出现异常情况，往往需要较长的时间才能发现，严重影响了设备和系统的安全稳定运行。
3. 人为操作失误在运行过程中，因为人为操作的失误，容易导致设备损坏或事故发生。
缺乏严格的操作规程和标准，使得人为因素成为影响运行安全的重要原因。
4. 设备维护不到位对于220kV变电站设备的维护工作，存在一定的不到位现象。
定期的检修和维护工作没有得到有效执行，导致设备运行不稳定，容易出现故障。
5. 安全管理不严谨变电站作为整个电力系统中的核心环节，其安全管理应该得到严格执行，但现实情况是管理不够严谨。
安全意识薄弱，存在各种违规操作和管理漏洞。
三、改进方法1. 设备更新换代针对老化设备，应该及时进行更新换代，采用先进的设备和技术替代原有设备，确保变电站设备的良好运行状态。
引入先进的监测设备和技术，建立完善的运行监测系统，实时监测设备运行状态，及时发现异常情况并进行处理，提高设备的可靠性和稳定性。
3. 加强人员培训和操作规程制定加强对变电站运行人员的培训，提高其业务水平和安全意识，建立严格的操作规程和流程，减少人为操作失误对系统造成的影响。
加强设备的定期维护和检修工作，建立健全的设备维护管理制度，确保设备处于良好的运行状态，提高设备的寿命和可靠性。
220kV变电站运行巡维工作要点一、变电站的日常巡视工作要点1. 检查220kV变电站的设备运行情况，包括变电设备、电气设备、机械设备等，确保设备正常工作。
2. 检查220kV变电站的安全设施，如消防设备、疏散通道等，确保安全设施完好可用。
3. 检查变电站的各种记录和运行日志，如设备运行记录、事故记录等，确保记录完整、准确。
4. 检查220kV变电站的外部环境，如厂区清洁情况、周边环境安全情况等，确保环境整洁、安全。
二、变电站的巡视维护工作要点1. 对220kV变电站的设备进行定期的维护，包括保养、清洁、润滑等，确保设备的正常运行。
2. 定期对变电站的电气设备进行巡视和检修，如电缆、绝缘子、开关等，确保电气设备的安全可靠。
3. 定期对变电站的机械设备进行巡视和检修，如冷却水泵、发电机、压缩机等，确保机械设备的正常运行。
4. 定期对变电站的防雷设施进行巡视，如接地设备、避雷针等，确保防雷设施的有效性。
5. 定期对变电站的监控系统进行巡视和维护，确保监控系统的正常运行。
6. 定期对变电站的消防设备进行巡视和保养，如灭火器、消防栓等，确保消防设备的正常使用。
7. 定期对变电站的通信设备进行巡视和维护，确保通信设备的正常运行。
三、变电站的应急处理工作要点1. 处理变电站的突发故障，如设备故障、电源中断等，及时采取措施排除故障。
2. 处理变电站的事故，如火灾、泄漏等，及时报警、疏散人员，并采取措施控制事故。
3. 处理变电站的紧急情况，如恶劣天气等，及时采取措施保障变电站的安全稳定。
4. 处理变电站的突发事件，如恐怖袭击、盗窃等，及时报警、加强安全防范。
四、变电站的保安工作要点1. 对厂区进行巡视和监控，确保厂区的安全。
2. 对进厂人员进行安全管控和登记，确保进厂人员的身份真实可靠。
3. 对进出厂的车辆进行安全检查和登记，确保车辆的安全可靠。
4. 加强对变电站周边的巡逻和安全防范，确保周边环境的安全。
五、变电站的环境保护工作要点1. 对变电站的污水进行处理和排放，确保污水不造成环境污染。
220kV变电站运行接线方式与调度运行探究
随着能源需求的不断增长，电力系统的规模也越来越大，变电站作为电力系统的重要组成部分，起着电能转换、输送和分配的作用。
为了保证变电站的安全运行和高效调度，需要对变电站的运行接线方式和调度运行进行探究。
220kV变电站的运行接线方式一般有主供分模式、主备模式和环网模式。
1. 主供分模式：这种接线方式是变电站正常运行的基本模式。
主供分模式中，变电站的主变压器直接与主变压器出线配电间的高压母线相连，从而实现电能的变压变换和输送。
3. 环网模式：这种接线方式适用于两个或以上的变电站互联运行。
环网模式中，各变电站之间通过高压母线相连，形成一个环状的电力网，实现了电能的互相输送和平衡。
220kV变电站的调度运行主要包括以下几个方面：
1. 负荷调度：负荷调度是根据用户的用电需求和系统的供电能力，合理分配电力资源，以满足各个用户的用电要求。
通过对负荷进行合理的调度和均衡，可以提高系统的供电可靠性和经济性。
2. 发电调度：发电调度是根据电网负荷需求和电源的供电能力，合理安排发电机组的运行方式和发电容量，以保证电力系统的供需平衡和稳定运行。
4. 运行监控：变电站的调度运行需要实时监控变电设备的运行状态和运行参数，及时发现故障和异常情况，并采取相应的措施进行处理，保证变电站的安全运行。
通过对220kV变电站的运行接线方式和调度运行进行探究，可以有效地提高变电站的运行效率和供电质量，实现电力系统的稳定运行和可持续发展。
还可以为电力系统的规划和运行提供参考和借鉴，为实现电力供需平衡和节能减排提供支撑。
220kV变电站运行接线方式与调度运行探究220kV变电站是电力系统中重要的组成部分，它承担着将输电线路的高压电能转变为低压电能，以供给城市和工业用电。
而变电站的运行接线方式和调度运行对于电网的安全稳定运行具有重要意义。
本文将探讨220kV变电站的运行接线方式和调度运行的相关内容。
220kV变电站的运行接线方式主要包括双母线式、单母线式和环网式。
双母线式接线方式是指变电站设有两条母线，便于运行维护和故障检修，同时也能提高系统的可靠性和灵活性。
单母线式接线方式是指变电站只设有一条母线，结构简单，占地面积小，但在维护和故障检修上有一定的不足。
环网式接线方式是指变电站设有环网，便于进行系统的柔性运行和调度，但对于压降和故障检修上存在一定的难度。
在实际的运行接线方式中，根据变电站的规模和用电负荷的大小，可以采用不同的接线方式。
对于用电负荷较大的变电站，可以采用双母线式接线方式以提高供电的可靠性和灵活性；而对于用电负荷较小的变电站，则可以采用单母线式接线方式以降低成本和占地面积。
而环网式接线方式则更多地应用于大型变电站，以满足复杂的运行和调度需求。
二、220kV变电站调度运行220kV变电站的调度运行是指根据电网运行的需要，对变电站的设备和电能进行合理安排和调度，以保证电网的安全稳定运行。
调度运行的主要内容包括电能的分配、设备的投切和故障处理等。
在调度运行中，需要考虑各种因素，如电能的需求、供电负荷的变化、输电线路的状况等，以制定合理的运行方案。
220kV变电站的调度运行对于电网的安全稳定运行具有重要意义，它需要调度员根据实际情况和电网运行的需求，合理地制定运行方案和调度措施，以保证电网的安全稳定运行。
从上述内容可以看出，220kV变电站的运行接线方式和调度运行是紧密相关的。
运行接线方式的选择直接影响了变电站的调度运行，调度运行的合理实施也需要建立在合适的运行接线方式之上。
在调度运行的实施过程中，需要充分考虑变电站的运行接线方式。
220KV变电站运行接线方式和调度运行解析摘要：随着我国综合国力的增强，科学技术的发展，全国电网架设工作已经完成，而电网在运行过程中，会涉及到很多220KV变电站的应用，其不仅关系着整个电网稳定的运行，同时也影响着人们的生产和生活，下面就对220KV变电站的运行接线方式，以及有关的调度问题进行探究，以此来提高我国在这方面的运行技术水平。
关键词：220KV变电站；运行接线方式；调度运行前言在不断的实践工作中总结发现，电力系统和变电站的调度运行情况，以及运行接线方式有着非常密切的联系，而在科学技术不断更新和发展的现代社会中，和之前传统的方式也有着非常大的区别。
业内人士都很清楚，220KV和110KV变电站是我国两种变电运作方式，下面就以220KV为例进行研究，希望可以提供一些有价值的参考信息。
1 220KV变电站的接线方式1.1单母线分段接线方式这种运行接线方式，实质就是把一段母线分成两段，断路器在其中进行隔开，这种方式在实践中，不仅操作简单，接线方便，同时还节省资金，但是也有一定的缺点，如果母线进行检修，或者是发生一些故障，很容易导致一部分回路出现停电的问题。
1.2双母线接线方式该设计原理是应用一台断路器，把出线、电源线以及工作线利用两个隔离开关连接，而所连接的两组母线都是工作线，这种变电站的接线方式，可以确保每一个回路和断路器一起运行，如果与单母线的接线方式对比，不仅不需要中断电源，可以对母线轮流进行检修，与此同时，其中一个母线出现故障，其能迅速倒换到另外一个母线上，这样供电就畅通了，在实践中有很好的稳定性。
但是任何设计都是不完美的，这种设计需要的隔离开关，以及配电装置多，因此会占用非常大的用地面积，与此同时，进行倒闸操作过程中，经常由于疏忽和程序复杂发生误操作，因此基本上不能进行自动化操作。
1.3双母线带旁路接线在双母线接线后，再增加一路旁路母线，这种方式不仅具有双母线的一切优点，同时如果需要对电路系统进行检修，其仍然可以继续进行供电，但需要倒换旁路，由于这种方式操作起来比较复杂，犯错误的机会也就多了很多，同时投入成本非常大，因此都不建议使用这种接线方式。
