第三章拱坝自测题

水工建筑物——拱坝习题及答案第三章复习思考题1.简述拱坝的结构特点和工作特点。

2.拱坝对地形、地质条件有哪些要求？3.拱坝可分有哪些类型？4.什么叫拱圈的最优中心角？5.在河谷高宽比相同时，河谷断面形状为V、U形时，拱坝布置有何不同？6.说明拱坝布置的原则、方法和步骤。

7.拱坝的应力分析方法有哪几种？其精度和适用条件各如何？8.拱坝应力分析中为什么要计入地基变形？有哪些计算地基变形方法？9.拱冠梁法和多拱梁法有何不同？精度如何？适用情况呢？10.试写出拱冠梁法变位协调方程，并说明各符号的意义。

11.根据温降内力与水平水压力内力的关系，解释温降对应力不利，温升对应力有利的原因。

12.拱坝有哪些泄水方式?试述其特点和适用条件。

综合测试1.拱坝是：（A）受力结构，坝体的应力状态以受压为主；（B）推力结构，坝体的应力状态以受压为主；（C）拉力结构，坝体的应力状态以受压为主；（D）推力结构，坝体的应力状态以受拉为主。

2.拱坝是高次超静定结构（A）具有超载能力；（B）温度变化对坝体的应力的影响可以忽略；（C）抗震性能较差；（D）地基变形对坝体的应力的影响可以忽略。

3.拱坝要求：（A）河谷断面的高宽比小；（B）河谷断面的宽高比大；（C）河谷断面的宽高比小；（D）河谷断面的宽高比大于5。

4.三心园拱的轴线是由三个不同圆心的园弧组成（A）两侧弧段的半径比中间的小；（B）两侧弧段的曲率比中间的小；（C）两侧弧段的弧长比中间的长；（D）两侧弧段的半径比中间的大。

5.双曲率拱坝拱冠梁在（1/5～1/3）坝高处，向上游鼓出（A）可以平衡水压力产生的压应力；（B）可以平衡水压力产生的拉应力；（C）可以增加水压力产生的拉应力；（D）可以维持水压力产生的拉应力。

6.最优半中心角的选择范围是：（A）40°~55°之间选取；（B）20°~60°之间选取；（C）30°~55°之间选取；（D）40°~65°之间选取。

水工建筑物第三章课后复习题1、拱坝：是在平面上呈凸向上游的拱形挡水建筑物，借助拱的作用将水压力全部或部分传给河谷两岸的基岩。

2、倒悬度：3、拱座：4、双曲拱坝：二、1、拱坝有哪些特点？拱坝的特点⑴拱坝是固结于基岩的空间壳体结构；⑵坝体结构具有拱和梁双重作用；⑶坝体稳定主要依靠两岸拱座,其次依靠自重；⑷拱为轴向受力,应力分布均匀,材料强度得到充分发挥；⑸拱和梁具有自行调整应力分布的功能；⑹坝肩岩体的稳定性是影响拱坝安全的主要因素；⑺温度作用为一主要荷载；⑻既可坝顶溢流，也可坝身孔口泄流；⑼施工质量、材料强度、防渗等要求严格。

2、对地形、地质条件有哪些要求理想地形：①两岸对称，岸坡平顺无突变，逐渐收缩的峡谷段；②坝体两侧具有足够的岩体支撑。

理想地质：①基岩比较均匀、坚固完整、强度足够；②基岩能抵抗水的侵蚀、耐风化；③岸坡稳定、没有大断裂。

3、如何选择拱圈中心角4、如何根据河谷剖面选择拱坝体型5、与单曲拱坝相比，双曲拱坝有什么特点6、采用拱冠梁法分析拱坝应力分析时，如何确定拱、梁分担的7、拱座开挖形状确定的原则是什么8、温升、温降对坝体应力分析和拱座稳定有什么影响水压和温度变化引起的总变位中，温度变位占1/3~1/2，温度作用为主要荷载之一。

温降对坝体应力不利：温降时，轴线收缩，坝体下移，产生的弯矩和剪力与水压作用相同，与轴力相反。

温升使拱端推力加大，对坝肩岩体稳定不利：温升时，轴线伸长，坝体上移，产生的弯矩和剪力与水压作用相反，与轴力相同。

9、为什么拱坝应力分析要考虑地基变形的影响10、拱梁分载法的基本原理是什么应力分析方法共有五种⑴纯拱法；⑵拱梁分载法；⑶有限元法；⑷壳体理论计算方法；⑸结构模型试验。

拱梁分载法的原理：①将拱坝视为由若干水平拱圈和竖直悬臂梁组成的空间结构，荷载由梁系和拱系分担，荷载分配由变位一致来确定；②算法是首先将总荷载试分配到梁、拱，按各自的方法算各自的变位，如变位一致则分配正确，否则调整直到一致。

人教版八年级地理上册《第三章中国的自然资源》单元测试卷(有参考答案)学校:___________班级:___________姓名:___________考号:___________一、选择题“光伏扶贫”主要是在住房屋顶和农业大棚上铺设太阳能电池板（图）获取电能，农民可以自用，亦可将多余的电量卖给国家电网，即“自发自用、多余上网”.完成下面小题。

1．下列地区中“光伏扶贫”受益最不理想的是（）A．内蒙古高原B．华北平原C．四川盆地D．云贵高原2．影响光伏发电的主要自然原因是（）A．日照强弱B．气温高低C．距海远近D．纬度高低3．关于光伏扶贫的意义，表述不正确的是（）A．实现了扶贫开发和新能源利用、节能减排相结合B．彻底改变当地农民以烧柴为主要燃料的生活方式C．把剩余的电并入国家电网，提高农民的家庭收入D．棚下可进行家禽家畜养殖等，推进农业结构调整下图为我国资源跨区域调配示意图，据图完成下面小题。

4．图中①②③④四条资源调配线路，调配的资源依次是（）A．天然气、水电、水、煤炭B．水电、天然气、水、煤炭C．水电、天然气、煤炭、水D．天然气、水电、煤炭，水5．下列关于②线对东部地区影响的叙述，不正确的是（）A．促进资源开发B．改善大气质量C．促进经济发展D．缓解能源紧张状况2022年6月25日，是第32个全国土地日，宣传主题是“节约集约用地严守耕地红线”。

读印度、美国、中国耕地总面积和人均耕地面积比较及中国人均草地、林地面积与世界人均数的比较图，完成下面小题。

6．图中反映我国农业用地现状是（）A．人少地多，比重均衡B．人均草地面积接近世界平均水平C．总量丰富，人均不足D．人均林地面积是世界平均水平的一半7．印度陆地面积不足我国的1/3，但是耕地总面积却比我国大，其主要原因是（）①我国位于非季风区，雨热不同期②我国多高原、山地，平原面积比重小③印度属热带季风气候，水热条件优越④印度地形以高原、平原为主，耕地广阔A．①②③B．①②④C．①③④D．②③④读我国耕地面积和粮食产量变化表，完成下面小题。

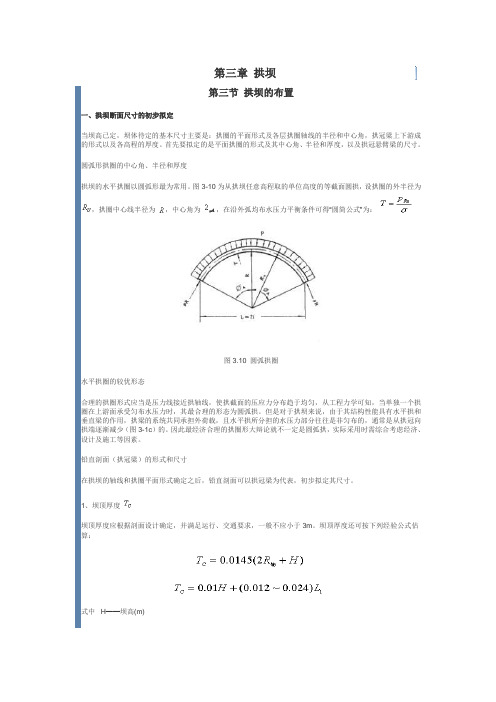

第三章拱坝第三节拱坝的布置一、拱坝断面尺寸的初步拟定当坝高已定，坝体待定的基本尺寸主要是：拱圈的平面形式及各层拱圈轴线的半径和中心角，拱冠梁上下游成的形式以及各高程的厚度。

首先要拟定的是平面拱圈的形式及其中心角、半径和厚度，以及拱冠悬臂梁的尺寸。

圆弧形拱圈的中心角、半径和厚度拱坝的水平拱圈以圆弧形最为常用。

图3-10为从拱坝任意高程取的单位高度的等截面圆拱，设拱圈的外半径为，拱圈中心线半径为，中心角为，在沿外弧均布水压力平衡条件可得“圆简公式”为：图3.10 圆弧拱圈水平拱圈的较优形态合理的拱圈形式应当是压力线接近拱轴线，使拱截面的压应力分布趋于均匀，从工程力学可知，当单独一个拱圈在上游面承受匀布水压力时，其最合理的形态为圆弧拱。

但是对于拱坝来说，由于其结构性能具有水平拱和垂直梁的作用，拱梁的系统共同承担外荷载，且水平拱所分担的水压力部分往往是非匀布的，通常是从拱冠向拱端逐渐减少（图3-1c）的。

因此最经济合理的拱圈形大辩论就不一定是圆弧拱，实际采用时需综合考虑经济、设计及施工等因素。

铅直剖面（拱冠梁）的形式和尺寸在拱坝的轴线和拱圈平面形式确定之后，铅直剖面可以拱冠梁为代表，初步拟定其尺寸。

1、坝顶厚度坝顶厚度应根据剖面设计确定，并满足运行、交通要求，一般不应小于3m。

坝顶厚度还可按下列经验公式估算：式中H——坝高(m)L1——坝顶高程外两拱端新鲜基岩之间的直线距离（m）；R辆——顶拱轴线的半径（m），初估时可取，此时相当于顶拱中心角为113°。

在实际工程中常以顶拱外弧作为拱坝的轴线。

2、坝底厚度拱坝的坝底厚度主要取决于坝高和河谷形状。

设计时可参考已建成的坝高和河谷形状大致相近的拱坝来初步拟定，再通过计算和修改布置定出合适的尺寸。

作为拱坝优选的初始方案，坝底厚度可按下式计算：式中K——经验系数，一般可取K=35×10-4——分别为第一层及倒数第二层拱圈处两拱端新鲜基岩面之间的直线距离（m）；3、拱冠梁的形态和尺寸拱冠梁剖面的形态对拱坝的竖直曲率和自重应力有很大影响。

第三章基础测试卷考试时间：50分钟满分:100分题号一二总分得分一、选择题(共 20小题,40分)1.按照自然资源能否再生或恢复的特性，下列不属于利用可再生资源发电的是( )A.水电站B.火电站(煤炭)C.风力发电站D.太阳能电站我国太阳能资源丰富，太阳能开发利用前景广阔。

读“中国太阳能分布示意图”，完成2—3题。

2.有关我国太阳能分布的叙述，正确的是 ( )A.青藏地区大部分属于太阳能“丰富区”B.北方地区大部分属于太阳能“贫乏区”C.南方地区大部分属于太阳能“较丰富区”D.西北地区大部分属于太阳能“可利用区”3.下列城市居民使用相同的太阳能热水器，效果最佳的是 ( )A.广州B.重庆C.拉萨D.上海下表是我国部分自然资源总量在世界上的位次和人均约占世界平均水平的比例。

据此完成4—5题。

自然资源河流年径流量矿产资源森林面积耕地面积总量在世界上的位次6354人均量与世界人均量比值1/4不到1/21/32/54.我国自然资源的基本国情是 ( )A.总量丰富，人均占有量多B.总量丰富，人均占有量少C.总量贫乏，人均占有量少D.总量贫乏，人均占有量多5.针对这一国情，下列做法正确的是 ( )A.出行时，尽量乘坐私家车B.外出就餐时，多使用一次性碗筷C.洗手后，及时关紧水龙头D.购物时，多使用一次性塑料袋随着《青岛市生活垃圾分类管理办法》正式施行，青岛进入垃圾分类强制时代，青岛也成为山东首个强制实施垃圾分类的城市。

据此完成6—7题。

6.垃圾分类的意义有 ( )①变废为宝②减少垃圾占地③减少土地荒漠化④减少环境污染A.①②③B.①③④C.①②④D.②③④7.随着科技的不断发展，市民使用的家用电器越来越多，电池成为人们家庭生活不可缺少的一部分，那废电池应投入的垃圾桶是 ( )2021年6 月25 日是我国第31 个“土地日”，自然资源部在全国部署开展主题为“节约集约用地，平守耕地红线”的系列宣传活动。

读“我国土地资源类型分布图和漫画”，完成8—9题。

第一章绪论自测题一、填空题1．我国人均水资源约为世界水资源的。

2．河道常用的防洪措施为。

3．水利工程按所承担的任务可分为、、、、。

4．水力发电的两个基本要素是、。

5．水工建筑物按用途可分为、、、、、。

6．水工建筑物按使用时间可分为、。

二、名词解释1．水利工程2．水利枢纽3．水工建筑物三、判断题1．我国地大物博，河流众多，是一个水资源充沛的国家。

（）2．我国的水资源分布情况大体是南涝北旱的局面。

（）3．水工建筑物的级别越高所采用的洪水重现期越短。

（）四、简答题1．我国水资源分布的特点是什么？2．水利工程按所承担的任务分为哪几类？3．水工建筑物的特点？4．水工建筑物按用途分为哪几类？5．说明分等、分级的意义、对象、依据？6．工程管理的主要内容是什么？水工建筑物—在线自测第二章重力坝自测题一、填空题1.重力坝是指。

其坝轴线一般为直线，垂直于坝轴线方向设，将坝体分成若干个坝段，每一个坝段相当于固接于地基上的。

2.坝高是指之间的高度。

3.重力坝按坝高可分为、、三类。

按泄水条件可分为、。

按坝体结构形式可分为、、和。

4.重力坝承受的主要荷载是呈三角形分布的，控制坝体剖面尺寸的主要指标是、，重力坝的基本剖面是形。

5.挑流消能一般适于。

挑射角度一般为20°~25°。

若挑射角度加大，增大，且加深。

6.非溢流坝的坝顶或防浪墙顶必须高出库水位，其高出库水位的高度为：△h=h l+hz+hc,其中h l表示，hz表示，hc表示。

7.表示地震对建筑物的影响程度。

越大，表示对建筑物的破坏越大，抗震设计要求越高。

8.按承载能力极限状态设计时，应考虑和两种作用效应组合。

9.按正常使用极限状态设计时，应考虑和两种作用效应组合。

10.溢流坝既是，又是。

因此，坝体剖面设计时除满足稳定和强度要求外，还要满足的要求，同时要考虑下游的消能问题。

11.溢流坝的溢流面由顶部的、中间的、底部的组成。

12.不设闸门时，溢流坝的坝顶高程等于水库的水位。

人教版八年级地理上册《第三章中国的自然资源》单元测试卷(附带参考答案）学校:___________班级:___________姓名:___________考号:___________一、选择题（共13小题）资源与每个人密切相关。

读中国重要资源在世界位次表，完成下面1-2题。

种类/位次矿产总量（已探明）耕地面积森林面积河流年径流量总量在世界上的位次第三位第四位第五位第六位人均占有量占世界平均水平不到1/22/51/31/41．表中属于非可再生资源的是（）A．森林资源B．耕地资源C．矿产资源D．水资源2．我国自然资源的基本国情是（）A．总量贫乏，人均量大B．总量丰富，人均量大C．总量贫乏，人均不足D．总量丰富，人均不足“民非谷不食，谷非地不生。

”习近平总书记指出：“耕地是粮食生产的命根子，是中华民族永续发展的根基。

要像保护大熊猫那样保护耕地，严防死守18亿亩耕地红线”。

下图为“我国土地利用类型图”，据此完成下面3-5题。

3．土地类型①区域，所属的干湿区是（）A．干旱区B．半干旱区C．半湿润区D．湿润区4．土地类型①区域，所属的地形类型是（）A．平原、盆地B．高原、平原C．山地、丘陵D．盆地、平原5．关于中国土地资源和耕地利用保护的叙述，正确的是（）A．土地资源类型齐全，人均耕地面积多B．土地生产力区域差异不明显，可开垦的后备土地资源多C．大力倡导在耕地上种植经济作物，增加农民收入D．守住耕地红线，加强农业水利建设，提高粮食生产能力土地资源不是“取之不尽，用之不竭”的，如果利用不当，或者遭受破坏，生产能力就会下降，甚至完全丧失。

读图，完成下面6-7题。

6．造成小草哀求的主要原因是（）A．超载放牧B．乱砍滥伐C．过度开垦D．乱占耕地7．针对图示问题应采取的措施是（）A．合理的放牧B．修筑梯田C．营造防护林D．加强农田保护读图，完成下面8-11题。

8．中国有世界上季风气候的典型分布区，上图中的两种气候主要分布在中国的（）A．东部B．西部C．西南部D．西北部9．从图1中可以看出中国降水（）A．时间分配不均B．空间分布不均C．年际变化大D．分布均匀10．从水资源对比图中可以看出中国水资源（）A．空间分布不均B．时间分配不均C．年际变化大D．季节变化大11．结合水资源和土地资源对比图可以看出，中国北方（）A．地多水少B．地多水多C．地少水少D．地少水多“引汉济渭”工程穿越秦岭，连接汉江和渭河。
