气体灭火消防系统技术规范书2009年11月目录1基本要求和说明2质量保证体系3工厂检验、培训4 现场调测和验收5保修期与售后服务6技术文件7主要技术要求一、基本要求及说明1 本技术规范书为消防气体灭火设备的技术要求部分。
2 卖方提供的设备应具备本文件要求的所有功能，否则卖方应在答复中声明。
如果卖方提供的设备具备本技术要求中未提供的其他功能、指标和附件，卖方应加以补充和说明。
3 卖方应对本技术规范书的每一条款做出明确答复，如有必要，应给出详细的技术数据。
4 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。
卖方应保证提供符合本技术规范书和最新工业标准的优质产品。
5 在签定合同后，买方有权以书面形式提出因规范所采用的标准和规程发生变化而产生的一些补充修改要求，具体款项由买卖双方共同商定，但设备价格不做调整。
6 卖方的工作应包括:气体消防系统的设备材料的供货、运输、装卸、安装、调试检测和验收。
7 本技术规范书的解释权属于买方。
二、质量保证体系1 概述:卖方应采用符合ISO9000系列认证的质量管理体系。
卖方应在执行合同的全过程（从开始供货到最终验收），对所有供货和服务的质量负责，即要保证所有供货和服务的质量符合合同中有关技术、设备交付、工程验收所规定的要求。
2 质量保证要求：2.1 买方有权进行现场考察，以就目前状况、具体事宜、进度等与卖方达成协议。
2.2 买方应能直接得到所有相关文件，包括质量和生产检验指标以及合同规定的其它技术文件，以这些文件作为依据来确保卖方提供的所有产品符合合同规定的质量要求。
三、工厂检验、培训1 买方有权派代表到卖方设备生产厂进行工厂检验。
2 厂验将采用随机抽样测试方法，其测试内容由买方在技术规范中任意选择。
3 卖方应免费为厂验提供各种便利条件，包括测试仪表和装置，工具、图纸、参考数据以及其他材料等。
4 卖方应根据买方提供的培训计划，及时安排买方进行技术培训，卖方应提供相应的培训教材，培训包括现场培训。
`上海华电莘庄工业区燃气热电冷三联供改造项目工程火探管式感温自启动灭火装置招标文件2014年04月上海华电莘庄工业区燃气热电冷三联供改造项目火探管式自动探火灭火装置技术规范书目录附件1 技术规范 (2)1总则 (2)2工程概况 (3)3设计和运行条件 (3)4技术要求 (5)5清洁，油漆，包装，运输与储存 (11)附件2 供货范围 (13)1一般要求 (13)2供货范围 (13)附件3 技术资料和交付进度 (16)1 一般要求 (16)2资料提交的基本要求 (17)3交货进度 (18)附件4 设备监造、检验和验收 (19)附件5 质量保证、技术服务和设计联络 (22)附件6 分包与外购 (24)附件7 差异表 (25)上海华电莘庄工业区燃气热电冷三联供改造项目火探管式感温自启动灭火装置技术规范书附件1 技术规范1总则1.1概述1.1.1本招标文件适用于上海华电莘庄工业区燃气热电冷三联供改造项目火探管式感温自启动灭火装置的设计、制造、试验、质量保证和验收等的要求。
1.1.2本技术规范书将作为合同文件的附件，是产品质量保证和验收的依据。
招标方在本规范书中所提及的技术条款和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地引述有关标准和规范的条文，但投标方应保证用其最成熟的技术和经验提供符合有关国家标准、规范（或经需方认可的厂标）和本技术规范书要求的功能齐全的优质产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.1.3投标方如对本招标文件有偏差（无论多少或微小）都必须清楚地表示在本招标文件的附件7“差异表”中。
否则招标方将认为投标方完全接受和同意本招标文件的要求。
1.1.4投标方后续经招标双方确认的澄清文件内容的理解如有异议，解释权归招标方。
1.1.5在签订合同之后，招标方保留对本技术规范提出补充要求和修改的权利，投标方应承诺予以配合，具体项目和条件由双方共同商定。
施工区域消防安全规范书（）施工区域消防安全规范书（完整版）1. 简介本规范书旨在确保施工区域的消防安全，保护工人和设备免受火灾威胁。
它包含了施工区域内的消防安全要求和操作指南，适用于所有施工项目。
本规范书的遵守是每个人的责任，以确保施工现场的消防安全。
2. 施工区域消防安全要求以下是施工区域内的消防安全要求：2.1 火灾风险评估在施工前，必须进行火灾风险评估，并根据评估结果采取相应的防火措施。
评估应包括施工物料、设备和工作流程的火灾风险等方面。
2.2 消防设备和装置施工现场必须配备适当的消防设备和装置，包括但不限于灭火器、消防栓、消防喷淋系统等。
消防设备和装置必须经过定期检查、维护和测试，以确保其正常工作状态。
2.3 易燃物管理施工现场必须对易燃物进行合理的储存和管理。
易燃物必须存放在指定的区域内，并远离火源。
对于废弃的易燃物，必须采取安全的处理方式。
2.4 电气安全施工现场的电气设备必须符合相关安全标准，并定期进行检查和维护。
电线和插座必须符合规范，并避免过载使用。
对于电气故障和火灾隐患，必须及时采取措施修复和排除。
2.5 疏散通道和安全出口施工现场必须设有合适的疏散通道和安全出口，以确保人员在火灾发生时能够快速疏散。
疏散通道和安全出口必须保持畅通无阻，标识清晰可见，并定期检查。
2.6 消防培训和演练所有施工人员必须接受消防培训，了解火灾风险和应急处理方法。
定期进行消防演练，以确保人员能够正确应对火灾紧急情况。
3. 操作指南以下是施工区域消防安全的操作指南：3.1 火灾报警施工现场必须安装火灾报警系统，并定期测试其功能。
一旦发现火灾迹象，立即触发火灾报警，并按照应急预案进行处理。
3.2 灭火器的使用施工现场必须配备足够数量和合适类型的灭火器。
所有施工人员必须接受灭火器使用培训，并知晓不同类型火灾的灭火方法。
3.3 疏散和避难在火灾发生时，所有人员必须立即按照疏散计划撤离，并前往指定的避难区域。

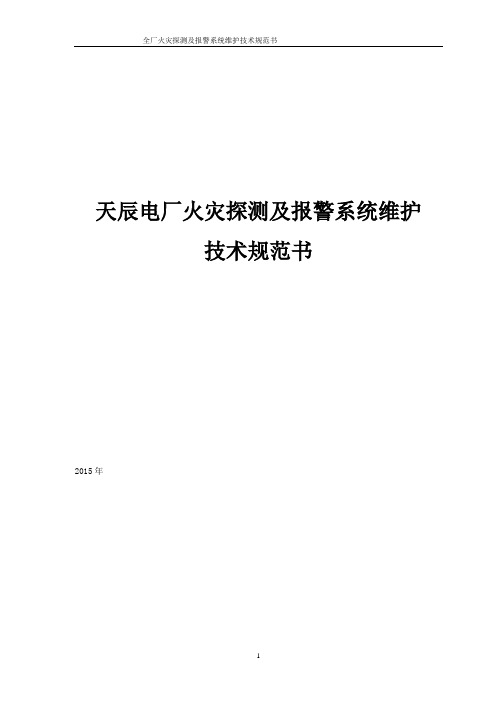

天辰电厂火灾探测及报警系统维护技术规范书2015年目录1.0 范围1.1 总则1.2 投标方的工作范围1.3 招标方的工作范围2.0 技术条件2.1设备运行环境条件:2.2 规范和标准3.0 火灾报警控制系统技术要求3.1 总则3.2 火灾集中报警器3.3 区域报警器3.4 火灾探测器及手动报警按钮3.5 电源3.6 环境条件3.7 火灾报警系统构成、火灾检测报警区域和联动灭火系统项目3.8 系统功能3.9 设备布置4.0 设备规范4.1 总的要求4.2 控制盘（箱、柜）及操作站5.0 火灾检测报警控制系统供货范围6.0 备品备件和专用工具6.1 备品备件7.0 质量保证、试验、监造及验收8.0 包装运输9.0工程服务9.1 技术培训9.1.2 培训资料9.2 现场服务10.0资料交换及设计联络会11.0 对投标文件的要求12火灾报警控制系统数据表（由投标方填写，随报价书提交）13附图1.0 范围1.1 总则1.1.1本技术规范书对新疆天业120万吨化工项目配套自备电厂工程4×135MW机组的火灾检测报警控制系统维护提出了要求，它包括火灾检测报警装置的恢复全厂火灾报警系统，并对结构、性能、供货、安装和试验等方面的要求。
1.1.2 本技术规范书提出的是最低限度的要求，并未对所有技术细节作出规定，也未陈述与之有关的规范和标准。
投标方应提供符合本技术规范书和有关工业标准要求的优质进口火灾检测报警控制系统。
1.1.3 招标方允许投标方提出有助于提高系统性能的建议或替代方案。
1.1.4 如果投标方未以书面形式对本技术规范书提出异议，则意味着投标方提供的设备满足本规范书和有关标准要求。
如有异议无论大小都应在投标书中列出差异表。
1.1.5 所有文件、资料及相互通讯，中文是主要的工作语言。
投标书及合同规定的文件,均应使用国际单位制(SI)。
1.1.6 经供、需双方协商，最终确定的技术协议书作为该控制装置的合同的附件，并与合同文件有相同的法律效力。
招标编号： 0866-14C1SXQY137大唐略阳发电厂1×330MW热电联产扩建工程火探灭火系统技术文件目录一、总则 (3)二、工程概况和环境条件 (4)2.1工程概况 (4)2.2环境条件 (4)三、设计及运行环境 (6)四、技术要求 (8)五、供货范围 (13)5.1工作范围 (13)5.2供货范围 (13)六、技术资料及交付进度 (16)七、交货进度 (18)八、清洁，油漆，包装，运输与储存 (19)九、监造（检验）和性能验收试验 (20)1、概述 (20)2、工厂检验 (20)3、设备监造 (20)4、性能验收试验 (21)十、技术服务和设计联络 (22)1、现场技术服务 (22)2、技术培训 (24)3、设计联络 (24)十一、技术差异表 (25)十二、投标人业绩 (26)一、总则1.1 本技术文件只适用于大唐略阳发电厂1X330MW热电机组扩建工程火探管式自动探火灭火系统的设计、供货、安装及调试。
本文件提出了包括上述设备所有组件及设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本文件所提及的技术条款和供货范围都是最低限度的要求，并未对一切技术细节作规定，也未充分地引述有关标准和规范的条文，但我方保证用最成熟的技术和经验提供符合有关国家标准、规范和技术规范书要求的功能齐全的优质产品。
1.3如我方没有以书面形式对本技术规范书的内容和条文提出异议（或差异），则招标方可认为我方已完全响应本技术规范书的要求。
如有异议（或差异），不论是多么微小，都将在投标文件中以“对技术规范书的意见和同技术规范书的差异”书面提出，并清楚标示在本文件“差异表”中。
1.4 我方提供的设备技术先进、结构合理、安全可靠。
获得中国电力科学研究院高压所关于火探管的工频1min干耐受及击穿电压实验报告；获得中国电力认证产品认证证书（CECC证书）；获得公安部消防产品合格评定中心认证；设备通过了中国国家固定灭火系统和耐火构件质量监督检验中心的检测，获合格证书。
火探管式自动探火灭火装置产品安装及维护保养手册目录一、系统设计二、安装（一）、安装前的准备工作（二）、安装的基本程序（三）、安装的详细说明三、维护及保养四、注意事项五、附录__________________________________________________________________________________一、系统设计系统类型1. 直接式火探灭火装置➢ 火探管通过容器阀连接到灭火剂容器上，进行火源探测，遇火时火探管爆破，利用火探管中的压力下降，启动容器阀，通过装在容器阀出口处的转换接头，将灭火剂输送到原火探管爆破孔释放。
➢ 直接式火探灭火装置按贮存灭火剂种类不同可分为：二氧化碳直接式火探灭火装置七氟丙烷直接式火探灭火装置2. 间接式火探灭火装置➢ 火探管通过容器阀连接到灭火剂容器上，进行火源探测，遇火时火探管爆破，利用火探管中的压力下降，启动容器阀，通过释放管至喷嘴把灭火剂释放出来。
➢ 间接式火探灭火装置按贮存灭火剂种类不同可分为：二氧化碳间接式火探灭火装置七氟丙烷间接式火探灭火装置系统选型1、火探管式自动探火灭火装置的型式和灭火剂类型应与保护对象火灾特点相适应。
图1 直接式火探灭火装置图2 间接式火探灭火装置2、火探管式自动探火灭火装置将容积较小的空间或空间较大场所里相对密闭、容积较小的设备作为防护区。
3、当采用直接式火探灭火装置时，防护区的容积不应大于10m 3；当采用间接式火探灭火装置时，防护区的容积不应大于100m 3。
4、设备采用火探管式自动探火灭火装置保护的场所,当该场所采用难燃或不燃材料装修、采用阻燃的电线电缆且采取了规范要求的防火封堵措施时，可不再设其它的自动灭火系统。
5、型号编制说明 （FD-X 1-X 2-X 3/）灭火剂充装量 灭火剂代号（C ：二氧化碳；F ：七氟丙烷） 瓶头阀型号（I ：直接 D:间接式） 火探装置标记示例： 6公斤二氧化碳直接式火探管式自动探火灭火装置标记为：FD-I-C645公斤二氧化碳间接式火探管式自动探火灭火装置标记为：FD-I-C45系统设计参数火探管式自动探火灭火装置的灭火剂设计用量应根据保护对象的火灾特点、防护区的体积确定，设计参数应符合表一的规定，且二氧化碳、七氟丙烷灭火剂，应分别满足GB4066，GB18614的要求。
`上海华电莘庄工业区燃气热电冷三联供改造项目工程火探管式感温自启动灭火装置招标文件2014年04月目录附件1 技术规范 .................................................................................. 错误!未定义书签。
1总则............................................................................................... 错误!未定义书签。
2工程概况........................................................................................... 错误!未定义书签。
3设计和运行条件............................................................................... 错误!未定义书签。
4技术要求........................................................................................... 错误!未定义书签。
5清洁，油漆，包装，运输与储存................................................... 错误!未定义书签。
附件2 供货范围 .................................................................................. 错误!未定义书签。
1一般要求........................................................................................... 错误!未定义书签。
南阳鸭河口、天益发电有限责任公司招标文件（技术规范书）招标编号：YDTY-SBWH-2008－001招标项目: 2×350MW 、2×600MW火电机组维护检修项目（第十标段：脱硫系统维护）招标单位：南阳鸭河口、天益发电有限责任公司日期：二○〇八年十一月1 工作范围南阳鸭河口发电有限责任公司2×350MW机组及南阳天益发电有限责任公司2×600MW机组维护、检修招标第十标段。
具体标段内容见附件一：第十标段脱硫系统维护设备范围及区域划分。
2 工作内容2.1 承包区域内运行及备用设备的定期维护、检修、抢修、C、D级检修标准项目及在A、B级检修以外进行的单台设备大小修等工作由承包方负责。
2.2 承包区域内系统、设备的小型技改、异动及非标项目、为了操作检修方便而需要安装的平台走道及其他零星工作，单项费用（含人工费及承包方提供的材料费）在2万元以内的由承包方负责，单项费用在2万元以上的，所发生的总费用在扣减2万元之后进行结算。
2.3 设备及工器具、需定期进行的各项检查、定期试验由承包方负责。
2.4 承包区域内所管辖设备的文明生产工作。
2.5 承包区域内所有设备疏水管的疏通及维护由承包方负责。
（包括无压放水母管地埋部分疏通）。
2.6 承包区域内设备铭牌、安全标志牌的安装和维护由承包方负责。
2.7 承包区域内设备润滑油（脂）、抗燃油、备品备件等的更换、补充和过滤（包括新油和运行中油，直至经过化学试验测试合格）等由承包方负责。
承包方应根据油质情况及时自觉安排人员滤油，业主提供的滤油机不能满足需要时由承包方采取措施，确保油品合格，滤油机（含老的及新补充的）维护保养归承包方，确保24小时好用。
2.8 承包区域内主、辅设备钢架、钢梁、隔栅及支吊架等附件维护由承包方负责。
2.9 承包区域内所有设备、系统及配套的全部楼梯、爬梯、检修平台、扶手等的维修由承包方负责。
维护、检修所需脚手架由承包方负责搭设。
某电厂全厂火灾探测及报警系统技术规范书1. 引言本文档旨在规范某电厂全厂火灾探测及报警系统的技术要求，确保系统的稳定可靠性，提高火灾报警处理的效率和安全性。
2. 系统设计目标某电厂全厂火灾探测及报警系统的设计目标如下： - 实现全方位的火灾探测覆盖，能够及时准确地探测火灾源。
- 快速准确地报警，并传达给相应的责任人。
-提供灵活可靠的报警方式，包括声音、光线等。
- 具备远程监控和报警功能。
- 具备自动记录报警事件和管理报警设备的功能。
3. 设计要求某电厂全厂火灾探测及报警系统的设计要求如下：3.1. 探测设备要求•使用先进可靠的火灾探测设备，满足国家标准和相关规范要求。
•区域划分明确，每个区域应设置相应的火灾探测设备。
•温度探测器应能够检测异常温度，并具备自适应能力。
•烟雾探测器应能够检测烟雾浓度，并具备自动排除误报功能。
•着火物质特殊的区域应设置专门的探测设备。
3.2. 报警设备要求•报警器应能够发出明确而持续的报警声音，并具备远距离的传播能力。
•警示灯应能够发出强烈明亮的光线，并具备清晰可辨的颜色。
•报警设备应能够与中心监控系统实时联动，及时传递报警信息。
•报警设备应具备自动排除故障的能力，确保系统长期稳定运行。
3.3. 报警管理要求•系统应能够自动记录报警事件的发生时间、地点和详细信息。
•报警事件记录应具备可追溯性，便于后续的分析和处理。
•管理工作人员应具备相关的培训和操作手册，能够迅速、准确地处理报警事件。
3.4. 远程监控要求•系统应具备远程监控功能，可以实时获取各个区域的情况。
•远程监控系统应能够及时发出警报，并传达给相关人员。
•远程监控系统应具备可视化界面，便于操作和管理。
4. 技术实现方案某电厂全厂火灾探测及报警系统的技术实现方案如下：4.1. 探测设备实现方案•根据电厂的特点和布局，综合考虑温度探测器和烟雾探测器的特点，确定合理的探测设备布局方案。
•选择可靠的探测设备供应商，进行设备采购和安装。
硅业有限公司2×350MW自备热电站工程火探消防灭火系统技术规范书编制：电力设计院目录附件1 技术规范错误！未定义书签。
附件2 供货范围错误！未定义书签。
附件3 技术资料和交付进度错误！未定义书签。
附件4 交货进度错误！未定义书签。
附件5 监造、检验和性能验收试验 20附件6 价格表21附件7 技术服务和设计联络33附件8 分包商/外购部件情况35附件9 大（部）件情况37附件10 投标保函（格式） 38附件11 履约保函（格式） 39附件12 投标方需要说明的其他问题 40附件13 差异表41附件14 投标方承诺函（格式） 42附件15 投标方法定代表人授权书（格式）43附件16 投标方关于资格的声明函（格式）44附件17 技术性能违约金支付条件0附件1 技术规范1 总的要求1.1 本技术规范书的使用范围，仅限于硅业有限公司2×350MW自备热电站工程配套的主厂房内火探装置消防设备及其附件设备。
它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 招标方在本规范书中所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，但投标方应保证提供符合本技术规范书和现行工业标准的、功能齐全的、全新优质产品及优质服务。
1.3 投标方所提供的产品，必须是技术和工艺成熟先进，且已设计和供应至少10套完整的300MW级及以上机组同类产品，具有十分优良的制造、运行业绩，并经多年连续运行和使用实践检验证明是成熟可靠的优质产品。
投标时请提供相应的供货合同复印件。
1.4 投标方应对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。
1.5 投标方供货的产品如果由于设计、制造质量问题而导致机组无法正常投产、供货设备无法长期连续、安全、经济、稳定、可靠地运行,无法满足所有技术性能要求，则投标方必须为此负全部责任。
1.6 如投标方没有以书面形式对本技术规范书的内容和条文提出异议（或差异），则招标方可认为投标方已完全接受和同意本规范书的要求。
如有异议（或差异），不论是多么微小，都应在投标文件中以“对规范书的意见和同规范书的差异”书面提出（必须填写在投标文件的差异表中）。
1.7 投标方须执行本规范书所列的各项现行（国内、国际）标准。
本规范书中未提及的内容均应满足或优于本规范书所列的国家标准、电力行业标准和国际有关标准。
有矛盾时，按较高标准执行。
在此期间若颁布有要求更高、更新的技术标准及规定、规范，则应按最新技术标准、规定、规范执行。
1.8 在签定合同之后，招标方和设计方有权提出因规范标准和规定或工程条件发生变化而产生的一些补充要求，具体可由三方共同协商，但投标方最终应予解决。
1.9 合同签订之后，按技术协议的要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方。
1.10联络方式：设计联络会、传真。
日常可以电话及电子邮件方式联络。
（但具备法律效力的联系方式为设计联络会及传真）。
1.11 投标方应明确承诺：签定技术协议后7天内，完全可提供满足设计院进行施工图设计所需的全部图纸和技术资料（清单见本规范书相应条款）。
1.12 本工程采用KKS标识系统。
供方提供的技术文件（包括资料、图纸）和设备铭牌上标识均按部件级编码系统。
供方对KKS标识代码的唯一性、规律性、准确性、完整性和可扩展性负全责。
标识原则、方法采用《中国电力工程顾问集团公司企业标准电厂标识系统编码规定》进行编制，KKS 编码要求编到部件级。
2 设备运行的环境条件2.1 水文气象条件累年平均气温：7.0℃累年极端最高气温：41.5℃累年极端最低气温：-37℃累年平均气压：955.8hpa累年极端最高气压：996.6,1987年11月26日累年极端最低气压：928.1，2006年4月9日累年平均相对湿度：61%累年平均水气压： 6.9hpa累年最小相对湿度：1%累年年平均降水量：220.3mm累年年最大降水量：388.6mm累年年最小降水量：106.1mm累年平均风速： 2.1m/s最大风速及其风向与出现时间：15.2m/s，NW，2006年4月23日。
累年最大积雪深度及出现时间：33cm,2000年2月2天累年最大冻土深度及出现时间：202cm,1969年3月5个累年年平均沙暴日数： 1.8天累年年平均雷暴日数：8.0天累年年平均积雪日数：116.0天累年年平均大风日数： 5.1天累年年平均日照时数：2852.7小时累年最大一次降水量及历时：82.5mm，4天，1978年累年最长连续降水日数及其量：5.3mm，8天，1993年累年最大一日降水量：64.0mm,1996年5月29日累年年最大蒸发量：2463.7mm累年年最小蒸发量：1328.0mm2.2设备布置：主厂房各层各表内所列房间内2.3设备用途：保护主厂房内火探消防区域内的设备；2 技术要求2.1主要技术规范(空白处投标厂家填写)1、在本项目主厂房内及网控楼设置火探管式自动探火灭火装置进行设备保护，火灾自动探火及灭火装置采用局部全淹没式灭火方式，对上述部位布置的盘柜内部电缆及电气设备进行保护。
2、投标人所提供的设备类型选用进口产品，应具有技术先进、结构合理、安全稳定、成熟可靠的优质产品。
其产品具有三年以上成功使用的业绩。
投标人所提供的设备必须经中国国家固定灭火系统和耐火构件质量监督检验中心的检测，获合格证书，并获当地消防局颁发的许可证。
气体钢瓶应具有国家质量技术监督局颁发的进口锅炉压力容器安全质量许可证。
3、投标人应提供供货范围内一整套完整的就地控制设备，并留有与火灾报警控制系统的信号、控制联动接口。
4、每个上述部位具体保护区域控制柜火探布置见附图。
5、本项目共设置二氧化碳火探灭火装置，具体防护区是（空白处投标厂家填写）：所有房间内柜体高度按2.2米考虑，平面尺寸参见图纸（图纸比例1：1000）。
6、气体灭火系统的设计、设备和安装应遵照的规范和标准（但不限于此）：《建筑设计防火规范》（GB50016-2006）《火探管式自动探火灭火装置设计、施工及验收规范》（DBJ04-231-2005）《气体灭火系统施工及验收规范》（GB50263-2007）《美国消防协会质量体系标准要求》（UL）《欧洲消防协会质量体系标准要求》（FM）7、投标人按招标人提供的防护区布置等资料，提出自动探火及灭火装置布置图，并提供相应的计算书，配合招标人完成施工图设计。
8、二氧化碳火探灭火装置基本参数9、火探管技术参数2.2工作原理：1、火探自动探火及灭火系统以下简称火探装置，火探装置是由瓶、瓶头阀及能释放灭火剂的火探管组成。
它的主要工作原理是由一根与其连接在一起的经充压的火探管进行探火并将灭火介质通过火探管本身（直接系统）或（间接系统）释放到被保护区域。
火探管是非金属合成品，它应集长时间抗漏，柔韧性及有效的感温性于一体，在一定温度范围内爆破，喷射灭火介质或传递火灾信号。
火探装置又分为直接系统和间接系统。
直接系统可把火探管直接连接到灭火剂容器上，并将火探管置于靠近或在火源最可能发生处的上方，同时沿火探管的诸多探测点，（线型）进行探测，一旦着火时，火探管在受热温度最高处可被软化并爆破，灭火剂通过火探管的爆破孔释放出，准确地扑向火源的装置。
间接系统可把火探管通过容器阀连接到灭火剂容器上，将火探管置于靠近或在火源最可能发生处的上方，同时沿火探管的诸多探测点，（线型）进行探测，一旦着火时，火探管在受热温度最高处被软化并爆破，利用火探管中的压力下将，打开容器阀，通过释放管把灭火介质释放出来。
2、本工程中投标人可根据具体情况提出深化方案，最终由招标方确定。
另外，在不需电源的情况下，火探装置通过自身储压压力的变化可以输送信号至消防报警控制盘发挥报警的功能。
3、灭火剂可以是二氧化碳、干粉、泡沫或哈龙替代品（如七氟丙烷等），本工程采用二氧化碳灭火剂。
2.3设备构成：火探灭火装置由容器阀、小球阀、火探管、释放管（间接式有）、终端压力表、压力开关和各种专用零配件组成。
2.4联动输出：投标方负责各配电间防护区内自动探火及灭火系统成套设备，包括灭火剂瓶组至喷嘴之间的所有管道阀门，火探自动探火/灭火装置启动后，应向火灾探测报警系统送出报警信号，并触发就地警铃，提醒工作人员发生火情，应撤离或采取其他灭火装置灭火。
2.5自动探火及灭火系统应包括以下部分（但不限于此）：2.5.1火探管一种外径为φ8mm，内径为φ4mm充压非金属的软管。
在一定温度范围内爆破，喷射灭火药剂或传递火灾信号。
火探管于-20℃的环境温度中应无脆裂现象，在55℃的环境温度中应无软化、变形现象。
火探管在140℃±2℃下，保持2min，应不动作；火探管在160℃±2℃下，应在20s内动作。
火探管的工作压力不应小于1.0Mpa2.5.2容器采用钢质无缝气瓶，应符合GB5099-1994的规定。
钢瓶最大工作压力15Mpa，在1.5倍工作压力下进行液压强度试验，保持3分钟，不得出现渗漏现象，不应有明显的残余变形。
在1.1倍工作压力下进行液压强度试验，容器应无气泡泄漏。
在3倍工作压力下进行液压强度试验，容器不得有破裂现象。
2.5.3容器阀采用CuZn39Pb3，容器阀的工作压力不应小于15Mpa，在1.5倍工作压力下进行液压强度试验，保持5分钟，不变形、渗漏。
在1.1倍工作压力下进行气密性试验，当阀门关闭状态时，应无气泡泄漏，当阀门在开启状态时，各联接密封部位气泡的泄漏量不应超过20个/min。
在3倍工作压力下进行液压强度试验，容器阀及其附件不破裂。
进行盐雾腐蚀试验，容器阀的各部位没有明显的腐蚀损坏，也没有性能上的下降。
容器的安全泄放膜片在1.25倍最大工作压力±0.0625倍最大工作压力时应爆破。
容器阀的动作应灵活、可靠、不得出现任何故障和结构损坏。
对二氧化碳容器及容器阀组件进行振动试验，容器与容器阀组件的任何部件不得产生结构损坏，灭火剂的净重损失不得超过灭火剂充装量的0.5%。
试验结束后应对容器阀进行检查，容器阀应能正常工作，并能迅速和完全打开。
容器及容器阀组件应能承受最高和最低工作温度循环的变化，而不产生过量的泄漏及容器阀动作故障，灭火剂的净重损失不得超过灭火剂充装量的0.5%，在启动容器阀时，不应出现任何动作故障。
容器阀装配于容器后，实施任意方向的倾倒方式的冲击三次后应能正常工作。
2.5.4压力表火探装置采用压力表作为检漏要求。
压力表生产厂家应得到公安部许可（附许可证书）2.5.5喷嘴组成喷嘴的各部分应采用耐腐蚀的材料制成，进行盐雾腐蚀试验后，喷嘴内外不得有明显的腐蚀损坏，也不得有性能上的下降。
